Trong các công trình nhà máy, tòa nhà, trung tâm thương mại và hệ thống hạ tầng kỹ thuật, số lượng cáp điện có thể lên đến hàng nghìn mét. Nếu không được tổ chức theo tuyến, việc thi công và bảo trì sẽ trở nên khó khăn, đặc biệt với các hệ thống có nhiều cáp động lực.
Thang cáp điện được sử dụng để tạo tuyến đỡ cho cáp, giữ cáp theo đúng hướng và giúp kỹ thuật viên tiếp cận hệ thống thuận tiện hơn. Kết cấu dạng thang với hai thành dọc và các thanh ngang cũng tạo khoảng thoáng lớn, phù hợp với những tuyến cáp cần tản nhiệt.
Vậy thang cáp điện là gì, cấu tạo gồm những bộ phận nào, kích thước ra sao và cần dựa vào đâu để chọn đúng loại cho công trình? Nội dung dưới đây đi lần lượt từ cấu tạo đến các yếu tố kỹ thuật cần kiểm tra trước khi đặt hàng.

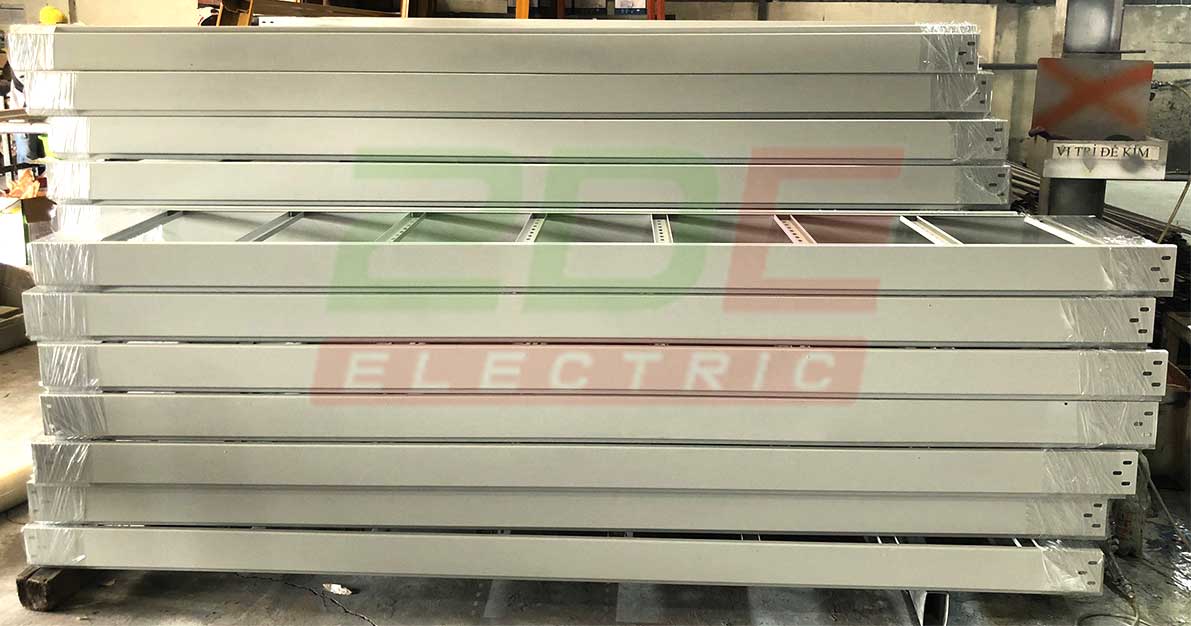

Thang cáp điện (Cable Ladder) là hệ thống kết cấu dùng để đỡ, dẫn hướng và tổ chức các tuyến cáp điện, cáp điều khiển hoặc một số loại cáp kỹ thuật khác.
Khác với máng cáp có đáy liên tục, thang cáp có dạng khung mở. Hai thành dọc đóng vai trò chịu lực chính, giữa hai thành là các thanh ngang để đỡ và cố định cáp.

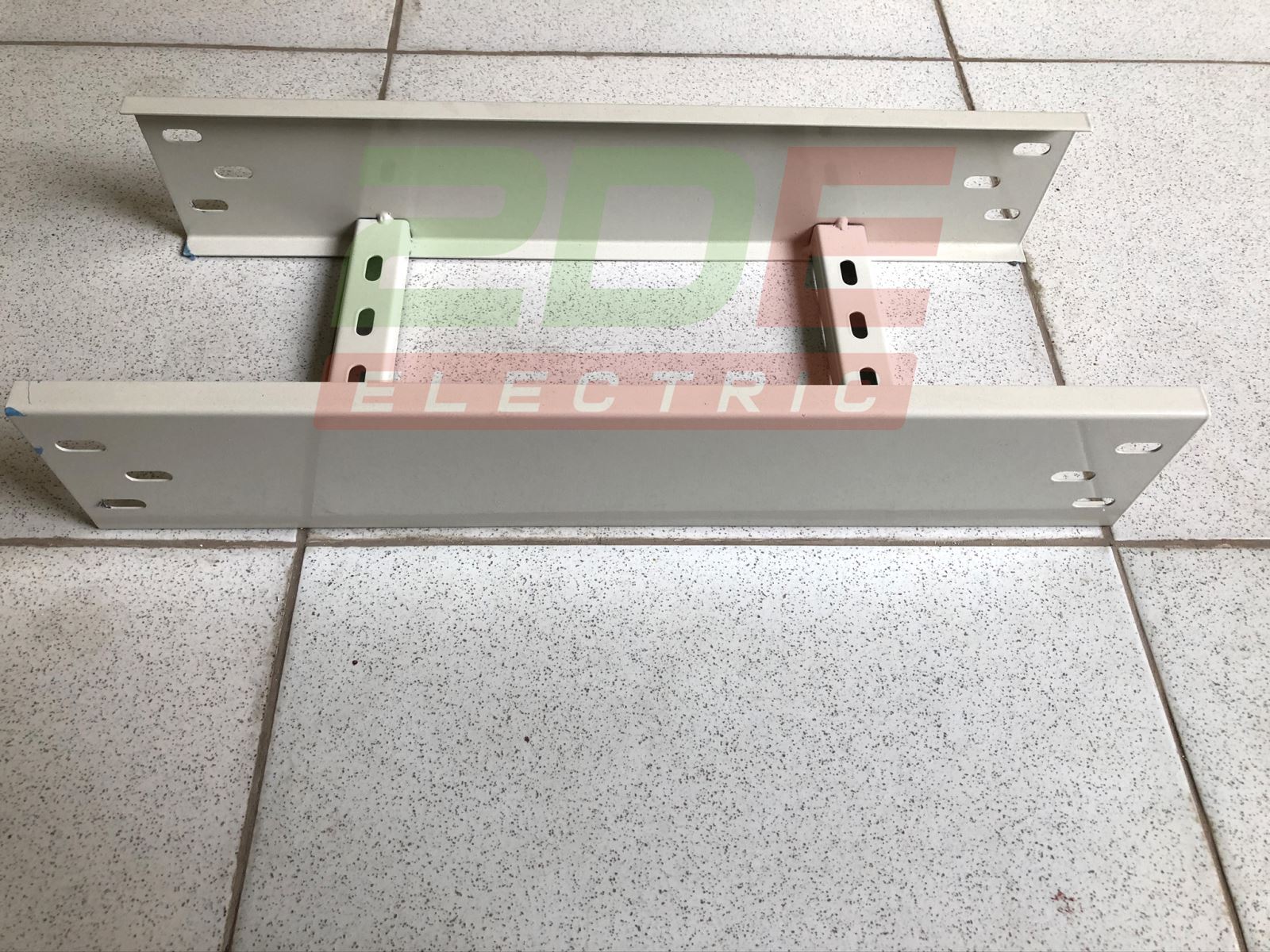

Một đoạn thang cáp cơ bản thường gồm:

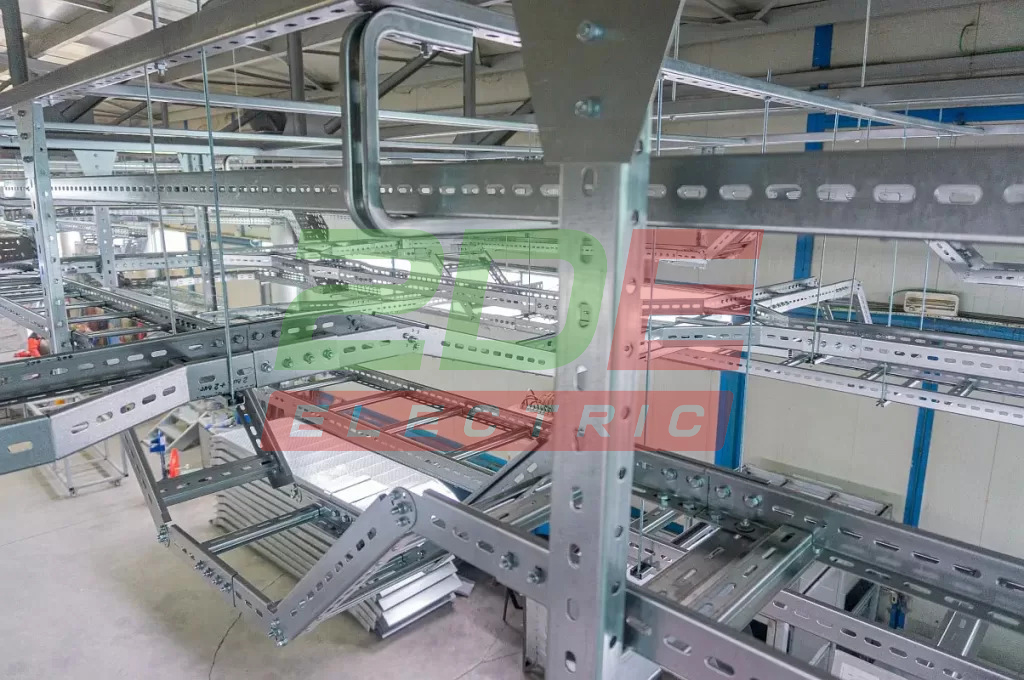

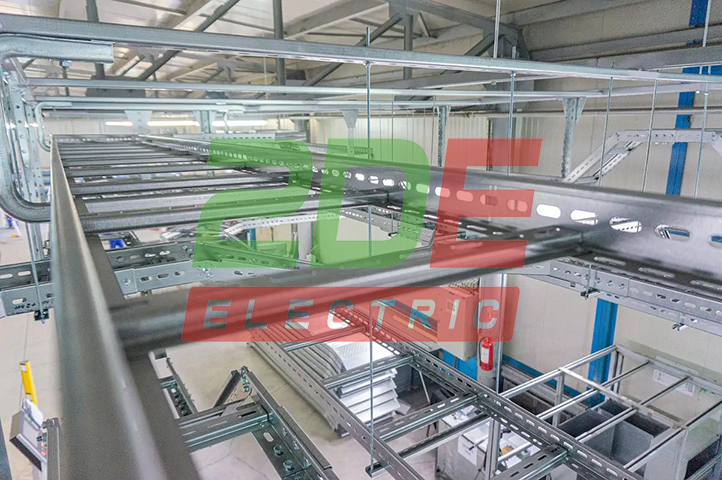

Trong hệ thống M&E, thang cáp thường được lắp trên trần kỹ thuật, trong phòng điện, hành lang kỹ thuật, nhà xưởng hoặc các khu vực có mật độ cáp cao.
Điểm khác biệt dễ nhận thấy nhất nằm ở phần đáy.
Thang cáp: có các thanh ngang, phần giữa thông thoáng.
Máng cáp: có đáy liên tục và hai thành bên.
Vì vậy, thang cáp thường được lựa chọn cho các tuyến có nhiều cáp động lực, cần khả năng thông thoáng và thuận tiện khi kéo hoặc kiểm tra cáp.
Máng cáp phù hợp với những tuyến cần phần đáy đỡ liên tục hoặc muốn tăng mức độ che chắn cơ học cho cáp.
Không có loại nào phù hợp cho mọi trường hợp. Việc lựa chọn phụ thuộc vào loại cáp, tải trọng, môi trường, tuyến đi và yêu cầu thiết kế.
Hai thành dọc là bộ phận chịu lực chính của thang cáp.
Thành thang thường được tạo hình từ thép tấm, nhôm hoặc inox tùy yêu cầu sử dụng. Chiều cao thành ảnh hưởng đến độ cứng của kết cấu, đặc biệt khi thang có chiều rộng lớn hoặc phải chịu tải cáp cao.
Khi chọn sản phẩm, không nên chỉ nhìn vào chiều dày tôn. Cần xem đồng thời:
Thanh ngang nối hai thành thang và tạo bề mặt đỡ cho cáp.
Tùy thiết kế, thanh ngang có thể được hàn, bắt vít hoặc tạo liên kết cơ khí với thành thang.
Khoảng cách giữa các thanh ngang thường được lựa chọn theo loại cáp và phương án thi công. Các khoảng như 250–300 mm có thể gặp trong thực tế, nhưng không nên xem đây là một kích thước bắt buộc cho mọi sản phẩm.

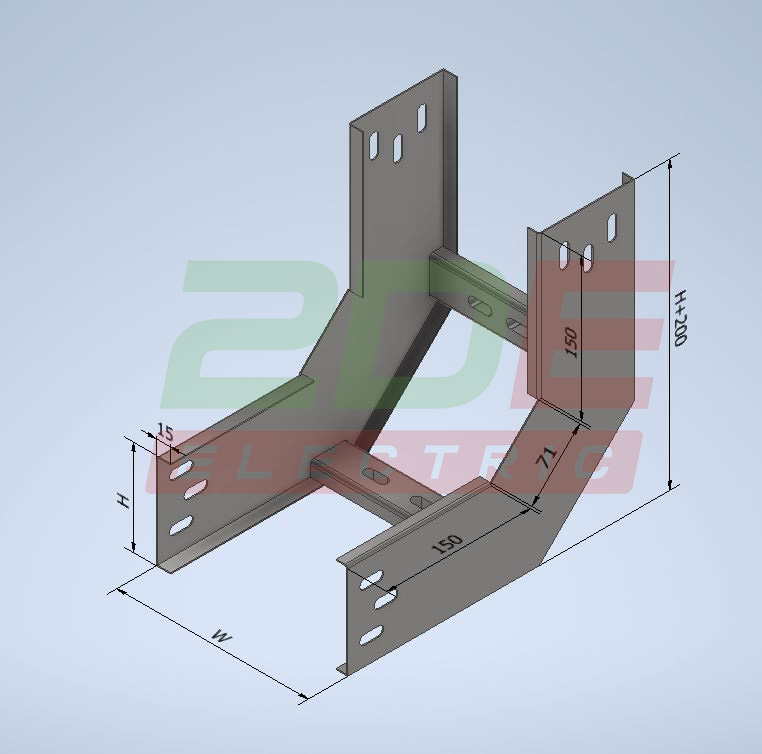

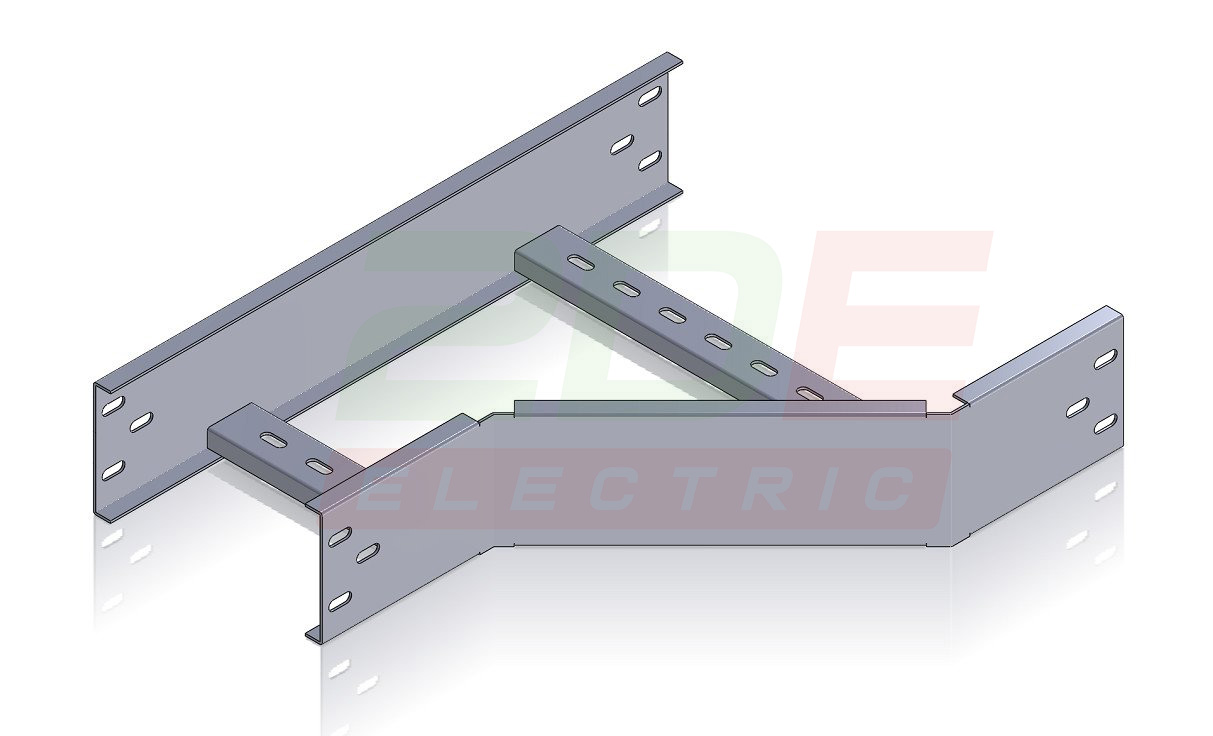

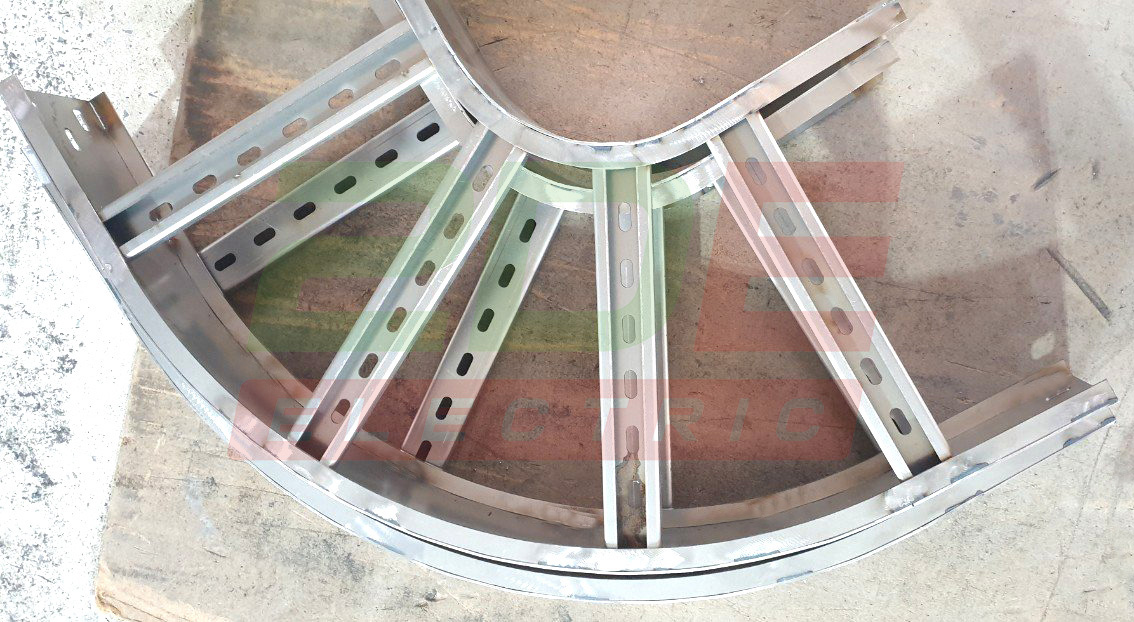

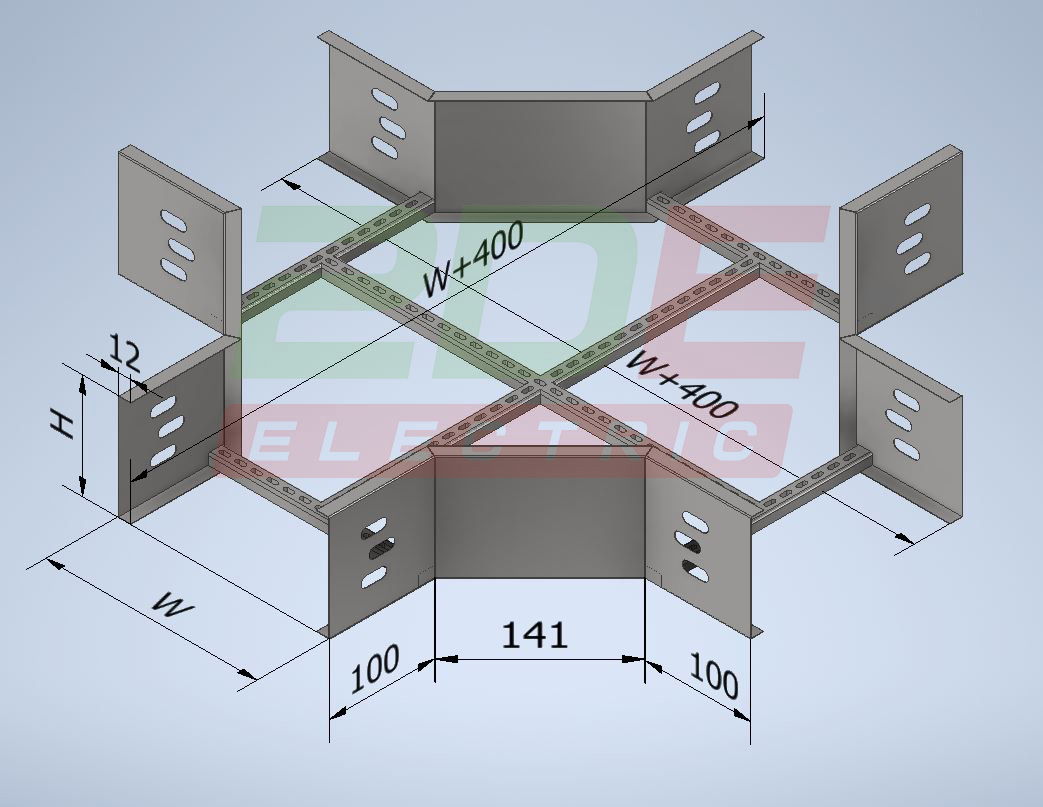

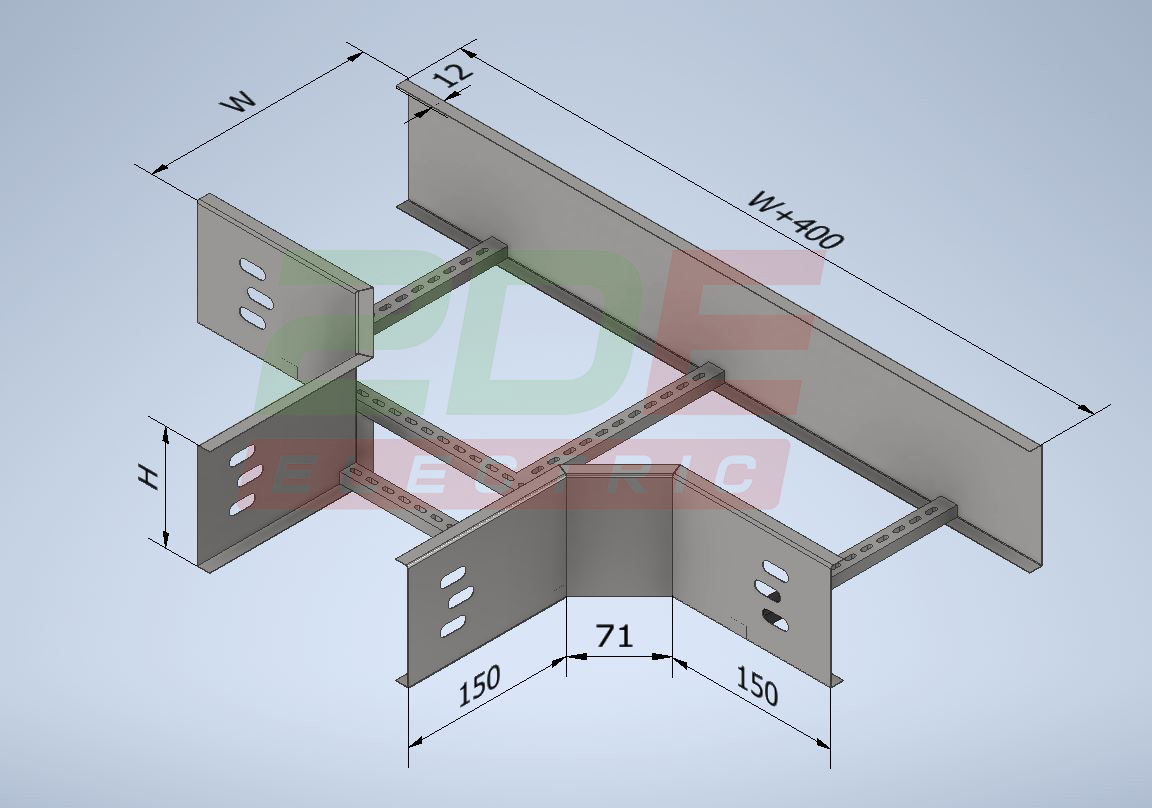

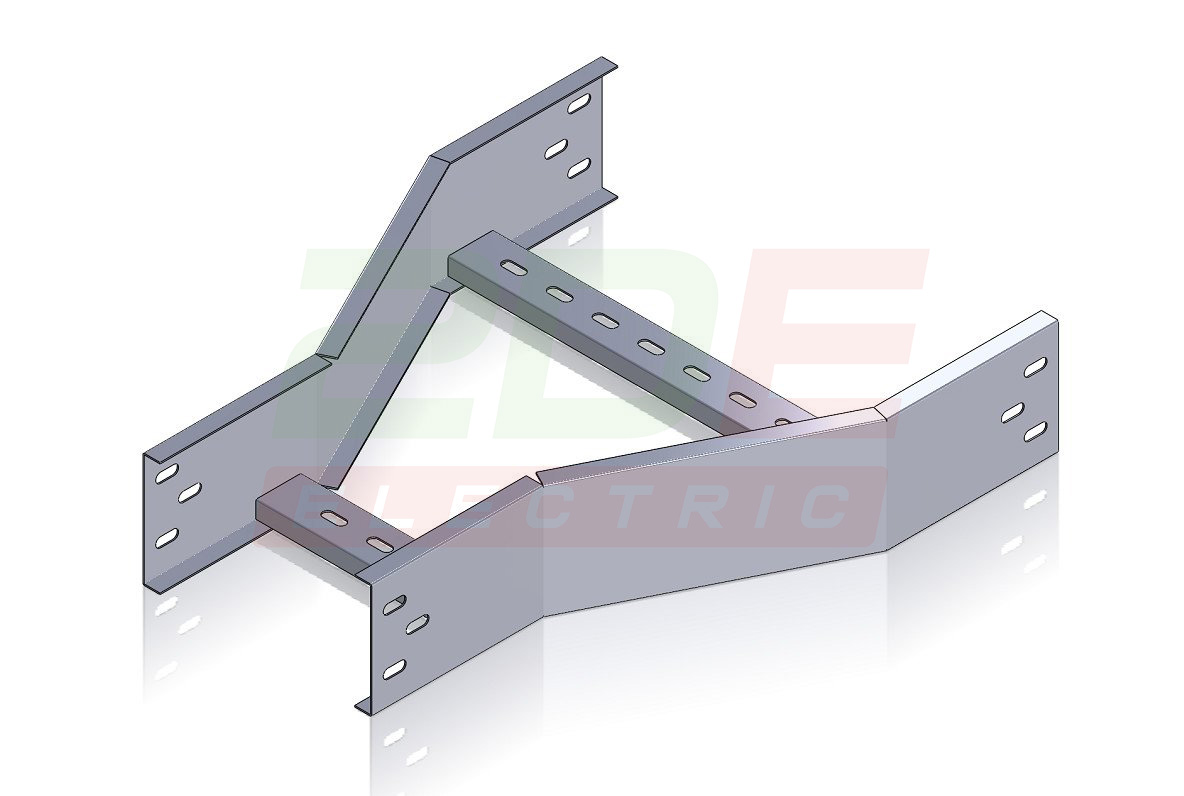

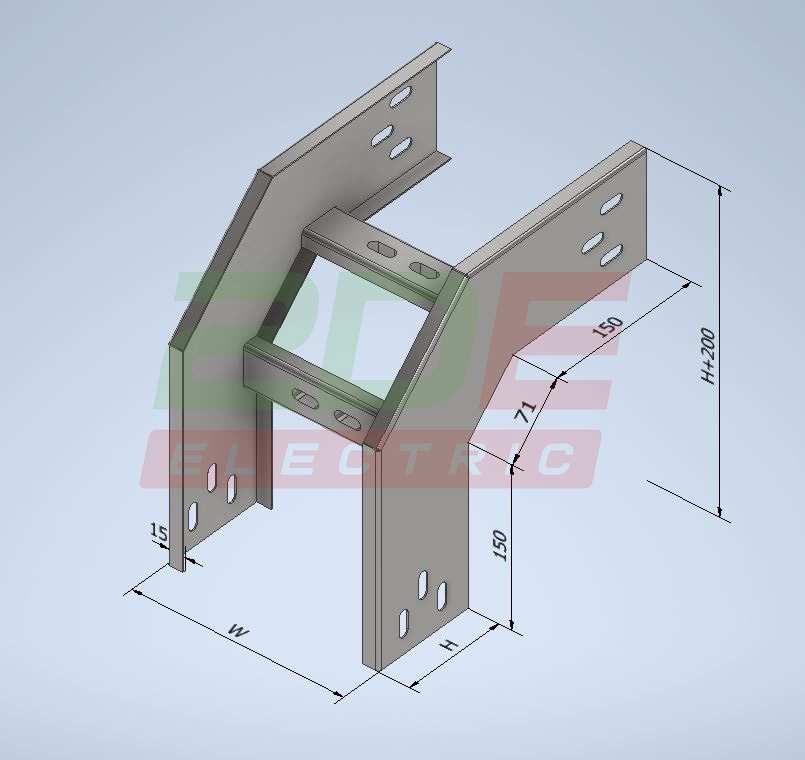

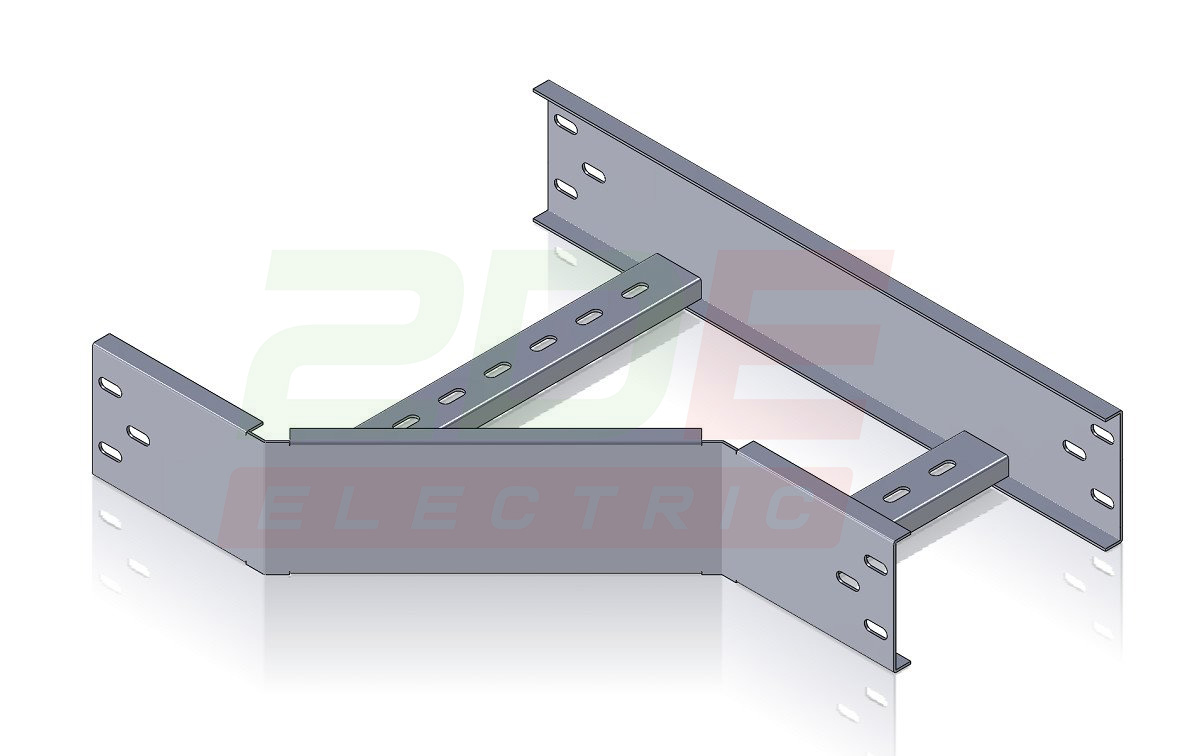

Một hệ thống thang cáp thực tế cần nhiều phụ kiện hơn các đoạn thẳng.
Các chi tiết thường gặp gồm:
Phụ kiện cần đồng bộ về kích thước và phương pháp liên kết với đoạn thang chính. Nếu sai kích thước, việc lắp đặt có thể phải xử lý lại ngay tại công trường.
Vật liệu cần được lựa chọn theo tải trọng, môi trường và yêu cầu về độ bền.

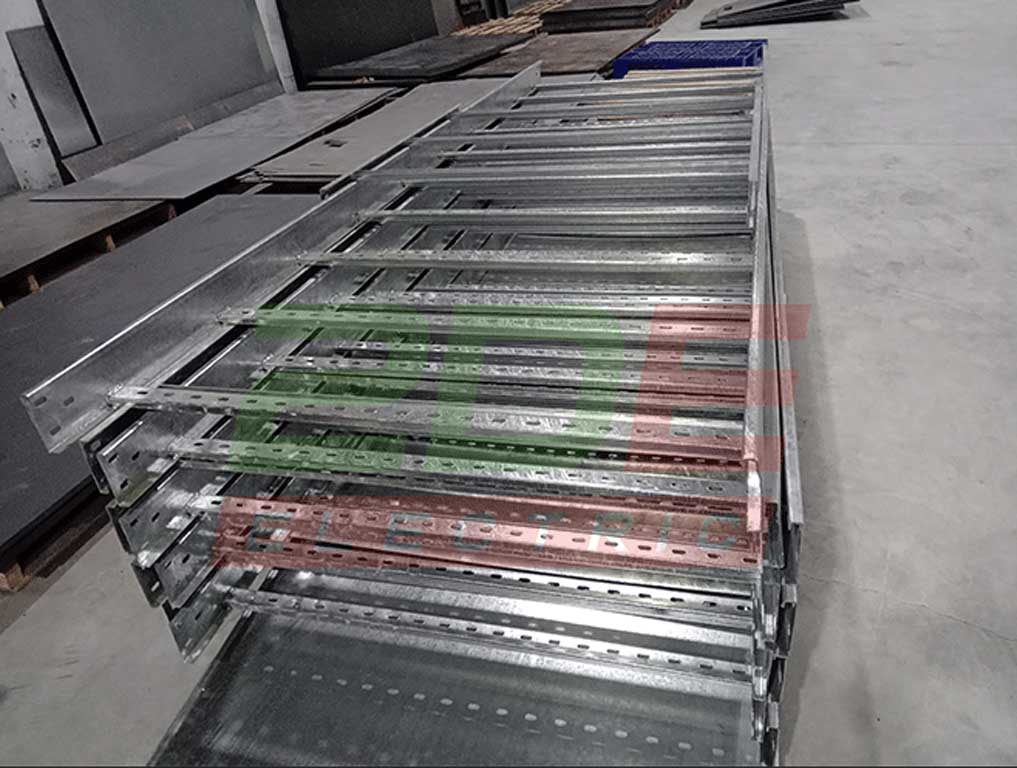

Thép tấm là vật liệu phổ biến trong sản xuất thang cáp.
Ưu điểm chính là độ cứng tốt, dễ gia công và có nhiều phương án xử lý bề mặt.
Tuy nhiên, thép nền cần được bảo vệ trong môi trường có nguy cơ ăn mòn.
Nhôm có trọng lượng thấp và khả năng chống ăn mòn tương đối tốt trong nhiều môi trường.
Khối lượng nhẹ cũng giúp giảm tải cho kết cấu treo, nhưng khi thiết kế cần xem xét đặc tính cơ học của vật liệu và tải trọng thực tế.
Inox thường được sử dụng khi công trình có yêu cầu cao về khả năng chống ăn mòn hoặc vệ sinh bề mặt.
Chi phí vật liệu cao hơn thép thông thường nên không phải trường hợp nào cũng cần sử dụng inox.
Sau khi gia công, sản phẩm có thể được xử lý bề mặt theo điều kiện sử dụng.
Sơn tĩnh điện thường được sử dụng cho các khu vực trong nhà hoặc môi trường đã được kiểm soát.
Ưu điểm là bề mặt hoàn thiện đồng đều, có nhiều lựa chọn màu sắc và phù hợp với yêu cầu thẩm mỹ của công trình.
Phương pháp này tạo lớp kẽm trên bề mặt thép nhằm tăng khả năng bảo vệ khỏi quá trình oxy hóa.
Mức độ bảo vệ thực tế phụ thuộc vào chiều dày lớp mạ và môi trường sử dụng.
Thép được nhúng vào bể kẽm nóng để tạo lớp phủ bảo vệ trên bề mặt và các khu vực tiếp xúc.
Phương án này thường được cân nhắc cho sản phẩm đặt ngoài trời hoặc môi trường có nguy cơ ăn mòn cao.
Khi yêu cầu báo giá, nên ghi rõ phương pháp xử lý bề mặt thay vì chỉ ghi “thang cáp mạ kẽm”.
Không có một kích thước duy nhất áp dụng cho mọi công trình.
Một số quy cách thường gặp trên thị trường gồm:
| Thông số | Khoảng kích thước tham khảo |
|---|---|
| Chiều rộng W | 100–1000 mm |
| Chiều cao H | 50–200 mm |
| Chiều dài L | 2500–3000 mm/đoạn |
| Độ dày vật liệu | 1.0–2.5 mm |
Đây là khoảng quy cách tham khảo, không phải giới hạn bắt buộc của mọi nhà sản xuất.
Với dự án có yêu cầu riêng, thang cáp có thể được gia công theo bản vẽ với kích thước khác.
Chiều rộng cần đủ để bố trí toàn bộ cáp mà không làm tuyến quá chật.
Khi tính toán, nên xét:
Không nên chọn chiều rộng vừa khít với số cáp hiện tại nếu công trình dự kiến mở rộng hệ thống điện.
Độ dày vật liệu ảnh hưởng đến độ cứng và khả năng chịu tải, nhưng không thể tách khỏi các thông số khác.
Các yếu tố chính gồm:
Tải trọng cáp: Cáp càng nặng thì yêu cầu chịu lực càng cao.
Chiều rộng thang: Thang càng rộng thì kết cấu càng cần được kiểm soát về độ cứng.
Khoảng cách giá đỡ: Nhịp càng dài thì tải tác dụng lên từng nhịp càng lớn.
Biên dạng thang: Thành thang và gân tăng cứng ảnh hưởng đến khả năng chịu lực.
Môi trường: Ngoài tải trọng, nguy cơ ăn mòn cũng ảnh hưởng đến lựa chọn vật liệu và lớp phủ.
Vì vậy, không nên kết luận rằng “thang 2.0 mm luôn tốt hơn thang 1.5 mm” mà không xét cấu hình tổng thể.

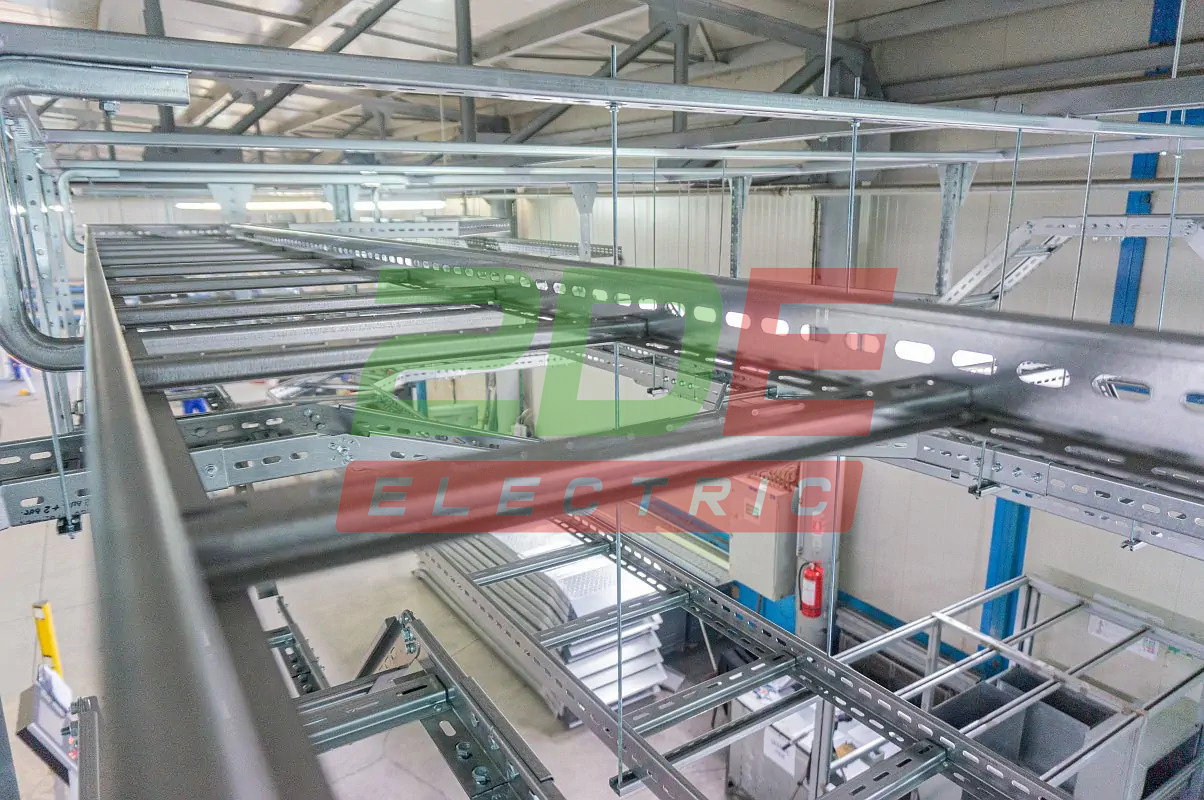

Kết cấu mở tạo nhiều khoảng trống xung quanh cáp.
Điều này có lợi đối với các tuyến cáp động lực, nơi nhiệt phát sinh trong quá trình mang tải cần được thoát ra môi trường xung quanh.
Tuy nhiên, khả năng tản nhiệt cuối cùng vẫn phụ thuộc vào loại cáp, cách bố trí, tải dòng điện và điều kiện môi trường.
Cáp có thể được đặt trực tiếp lên các thanh ngang và cố định bằng phụ kiện phù hợp.
Khi cần thay đổi tuyến hoặc bổ sung cáp, kỹ thuật viên cũng có thể tiếp cận hệ thống dễ hơn so với các tuyến đi trong ống kín.
Do phần lớn kết cấu để mở, tình trạng cáp và liên kết có thể được quan sát tương đối thuận tiện.
Điều này đặc biệt hữu ích trong phòng điện và nhà máy có hệ thống cáp dày đặc.
Khi được thiết kế đúng kích thước, vật liệu và khoảng cách giá đỡ, thang cáp có thể đáp ứng các tuyến cáp động lực có tải trọng lớn.
Điểm cần nhớ là khả năng chịu tải phải được xác định theo cấu hình sản phẩm và điều kiện lắp đặt cụ thể, không chỉ theo chiều dày tôn.
Trước tiên cần thống kê:
Mỗi nhóm có đặc điểm về đường kính, khối lượng và yêu cầu bố trí khác nhau.
Khối lượng cáp trên một mét là dữ liệu quan trọng.
Nếu một tuyến có nhiều loại cáp, tổng tải sơ bộ có thể tính:
q = q₁ + q₂ + q₃ + ... + qₙ
Sau đó cộng khối lượng bản thân thang và các tải cần xét theo thiết kế.
Dựa trên đường kính ngoài của các cáp và phương án bố trí để xác định chiều rộng cần thiết.
Nên để một khoảng dự phòng nhất định nếu hệ thống có khả năng mở rộng.
Khoảng cách giữa các giá đỡ ảnh hưởng trực tiếp đến khả năng chịu lực và độ võng của thang.
Không nên lấy một khoảng cách cố định cho mọi loại thang. Khoảng cách phải phù hợp với tải trọng và dữ liệu chịu tải của cấu hình sản phẩm.
Đánh giá môi trường:
Từ đó lựa chọn thép sơn, thép mạ hoặc vật liệu chống ăn mòn phù hợp.
Một tuyến hoàn chỉnh cần đủ phụ kiện chuyển hướng, nối và treo.
Nếu chỉ đặt đoạn thẳng mà không tính phụ kiện ngay từ đầu, khối lượng vật tư dễ bị thiếu khi thi công.
Khi lựa chọn thang cáp, không nên chỉ hỏi nhà cung cấp “có đạt TCVN hay không”.
Cần xác định tiêu chuẩn nào áp dụng cho sản phẩm và tiêu chí nghiệm thu nào được ghi trong hồ sơ dự án.
Tùy dự án có thể cần xem xét các tiêu chuẩn liên quan đến:
Nếu dự án có specification riêng của tư vấn hoặc chủ đầu tư, nhà sản xuất cần được cung cấp tài liệu đó trước khi báo giá chính thức.
Đây là cách tránh tình trạng sản phẩm đúng kích thước nhưng không đáp ứng yêu cầu nghiệm thu.
2DE Việt Nam là doanh nghiệp hoạt động trong lĩnh vực sản xuất thang máng cáp và các sản phẩm thiết bị điện tại Việt Nam.
Theo thông tin doanh nghiệp cung cấp, 2DE có cơ sở sản xuất tại Hà Nội và cung cấp các sản phẩm thang cáp, máng cáp cùng phụ kiện cho hệ thống M&E.
Điểm quan trọng khi làm việc với nhà sản xuất là có thể gửi bản vẽ, BOQ hoặc yêu cầu kỹ thuật để xưởng xác nhận cấu hình trước khi sản xuất.
Đối với một đơn hàng cụ thể, nên thống nhất các thông số:
Cách làm này giúp báo giá phản ánh đúng sản phẩm cần sản xuất thay vì chỉ dựa trên giá một mét thang cáp tiêu chuẩn.
Một công trình có thể sử dụng nhiều kích thước khác nhau tùy từng tuyến.
Vì vậy, khả năng gia công theo bản vẽ là yếu tố đáng quan tâm khi lựa chọn nhà sản xuất.
Các thiết bị gia công CNC có thể hỗ trợ kiểm soát kích thước cắt, vị trí lỗ và hình dạng chi tiết trong quá trình sản xuất. Sau đó, sản phẩm vẫn cần được kiểm tra trước khi đóng gói và giao hàng.
Nếu bạn đang tìm nhà sản xuất thang cáp điện tại Hà Nội, có thể tham khảo thông tin sản phẩm và dịch vụ của 2DE tại website chính thức.
Thang cáp dùng để đỡ, dẫn hướng và tổ chức các tuyến cáp điện, cáp điều khiển và một số loại cáp kỹ thuật. Kết cấu mở giúp việc đặt, kiểm tra và thay thế cáp thuận tiện.
Không. Thang cáp có kết cấu gồm hai thành dọc và các thanh ngang, trong khi máng cáp có phần đáy liên tục. Hai loại có thể được sử dụng trong những điều kiện khác nhau tùy thiết kế.
Không có một độ dày duy nhất. Các mức 1.0, 1.2, 1.5, 2.0 hoặc 2.5 mm có thể xuất hiện trên thị trường, nhưng lựa chọn thực tế phải dựa vào tải cáp, chiều rộng, kết cấu và khoảng cách giá đỡ.
Có, nhưng cần lựa chọn vật liệu và lớp bảo vệ phù hợp với môi trường. Với khu vực có độ ẩm hoặc nguy cơ ăn mòn cao, phương án xử lý bề mặt cần được xem xét ngay từ giai đoạn thiết kế.
Có. Nhiều dự án yêu cầu kích thước hoặc phụ kiện không hoàn toàn giống quy cách thông dụng. Khi đó, nhà sản xuất có thể triển khai sản phẩm theo bản vẽ hoặc bảng thống kê vật tư đã được phê duyệt.
Thang cáp điện là một thành phần quan trọng trong hệ thống phân phối và quản lý cáp của các công trình M&E. Cấu tạo tương đối đơn giản nhưng việc lựa chọn lại liên quan đến nhiều thông số: loại cáp, tải trọng, chiều rộng, độ dày, khoảng cách giá đỡ, vật liệu và môi trường lắp đặt.
Vì vậy, cách chọn hiệu quả nhất không phải là tìm loại thang dày nhất hoặc rẻ nhất. Hãy bắt đầu từ tải trọng và điều kiện lắp đặt, sau đó xác định kích thước, vật liệu và cấu hình phù hợp.
Nếu dự án cần gia công theo bản vẽ, nên làm việc trực tiếp với nhà sản xuất để thống nhất thông số trước khi sản xuất. Bạn có thể tham khảo 2DE Việt Nam để trao đổi về thang cáp, máng cáp và phụ kiện cho hệ thống M&E.
