Cách chọn độ dày thang cáp theo tải trọng cáp, chiều rộng thang và khoảng cách giá đỡ. Tham khảo các mức 1.2 mm, 1.5 mm, 2.0 mm và tiêu chí chọn xưởng sản xuất.

Trong hệ thống điện động lực, thang cáp không chỉ có nhiệm vụ đỡ và sắp xếp dây cáp. Nó còn phải chịu tải liên tục trong suốt thời gian vận hành của công trình. Khi số lượng cáp tăng, tiết diện cáp lớn hoặc khoảng cách giữa các giá đỡ dài, yêu cầu về khả năng chịu lực của thang cũng tăng theo.

Vì vậy, không nên chọn thang cáp chỉ dựa vào thói quen như “cáp ít thì dùng 1.2 mm, cáp nhiều thì dùng 2.0 mm”. Cùng một loại thang, nhưng nếu khoảng cách gối đỡ thay đổi từ 1,5 m lên 2 m hoặc 2,5 m thì khả năng chịu tải và độ võng cũng thay đổi đáng kể.

Bài viết dưới đây phân tích các yếu tố cần xem xét khi chọn độ dày thang cáp, đồng thời đưa ra tiêu chí để đánh giá xưởng sản xuất thang máng cáp đạt yêu cầu kỹ thuật cho công trình công nghiệp, thương mại và hạ tầng.

1. Tại sao dung lượng cáp động lực ảnh hưởng đến độ dày thang cáp?

Yếu tố đầu tiên cần xác định là tải trọng thực tế đặt lên thang.

Một tuyến thang cáp có thể chứa hàng chục hoặc hàng trăm mét cáp động lực. Cáp càng lớn thì khối lượng trên mỗi mét càng cao. Khi nhiều tuyến cáp được đặt chung trên một thang, tổng tải trọng có thể trở thành con số đáng kể.

Ví dụ, giả sử một đoạn thang dài 10 m chứa tổng cộng 150 kg cáp. Nếu tải phân bố tương đối đều, tải trung bình đã khoảng:

150 / 10 = 15 kg/m

Đây mới là tải của cáp. Khi thiết kế thực tế còn phải xét đến khối lượng bản thân thang, phụ kiện, điều kiện tải và hệ số thiết kế phù hợp.

1.1. Tải trọng không chỉ đến từ trọng lượng cáp

Cần phân biệt ít nhất ba thành phần:

• Trọng lượng bản thân thang cáp.
• Trọng lượng dây/cáp điện.
• Tải phát sinh do điều kiện lắp đặt và vận hành.

Với hệ thống điện động lực, cáp có thể có kích thước lớn, lớp cách điện dày và khối lượng cao. Nếu nhiều cáp được xếp cùng tuyến, tải phân bố trên đáy thang tăng nhanh.

Trong trường hợp khoảng cách giữa các giá đỡ lớn, mỗi nhịp thang phải chịu tải lớn hơn. Khi đó, việc chỉ tăng độ dày tôn mà không xem xét kết cấu thành thang, gân tăng cứng và khoảng cách gối đỡ chưa chắc đã giải quyết được vấn đề.

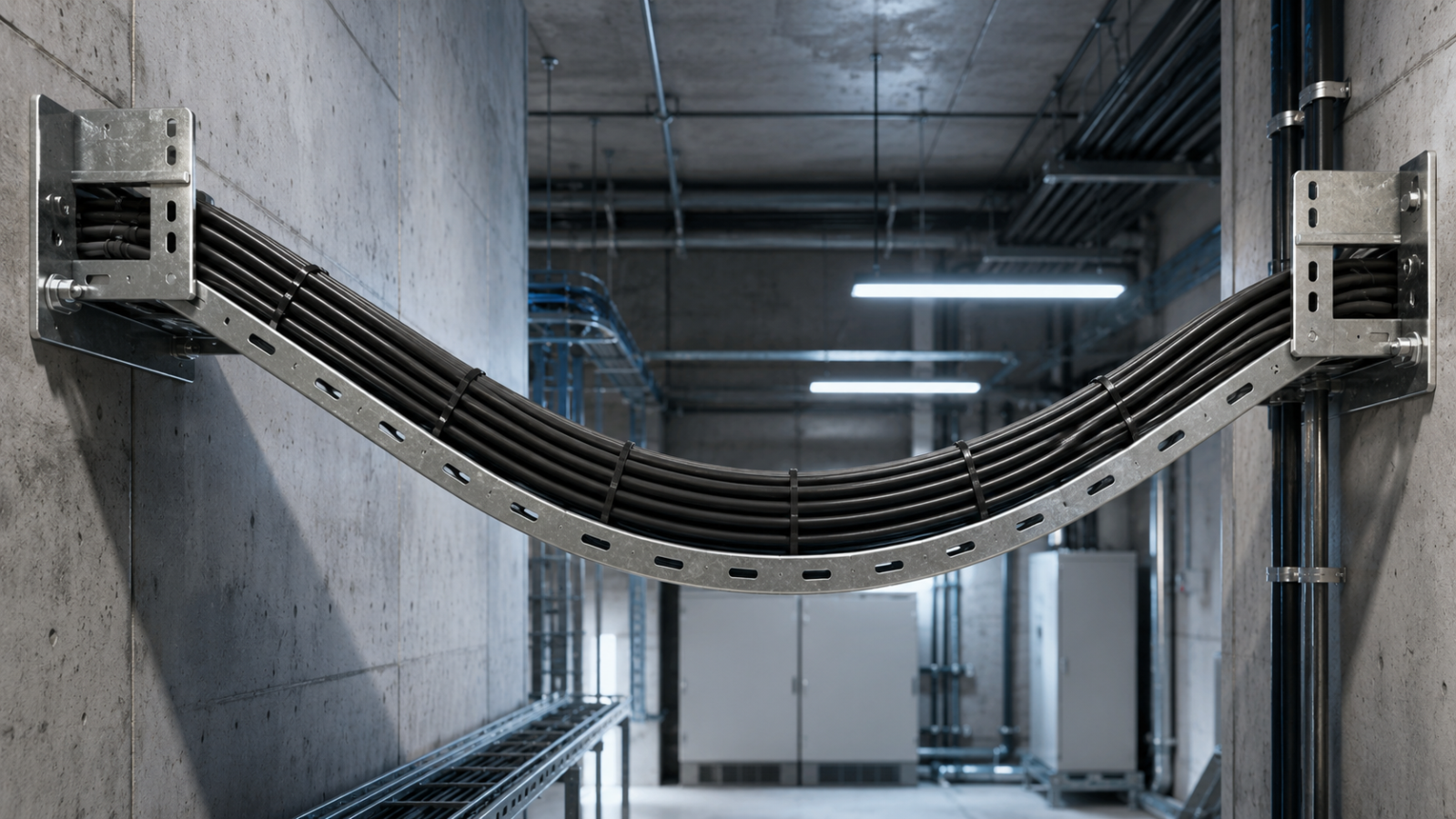

2. Hiện tượng võng của thang cáp là gì?

Độ võng (deflection) là một trong những yếu tố quan trọng khi đánh giá khả năng chịu tải của thang cáp.

Khi thang đặt giữa hai giá đỡ, tải trọng của cáp tạo ra mô men uốn trên nhịp. Nếu kết cấu không đủ cứng, đáy thang sẽ võng xuống.

Võng nhẹ có thể chưa gây sự cố ngay lập tức. Nhưng khi tuyến thang dài, tải lớn và tình trạng này kéo dài trong nhiều năm, biến dạng có thể ảnh hưởng đến:

• Khoảng cách an toàn của tuyến cáp.
• Liên kết giữa các đoạn thang.
• Hệ thống giá đỡ.
• Khả năng bố trí và bảo trì cáp.
• Hình học tổng thể của tuyến thang.

Vì vậy, khả năng chịu tải và độ võng phải được xem xét đồng thời.

2.1. Khoảng cách giá đỡ ảnh hưởng rất lớn

Không thể đánh giá một thang cáp chỉ bằng độ dày tôn.

Ví dụ, cùng một mẫu thang rộng 600 mm, nếu giá đỡ đặt dày hơn thì chiều dài nhịp giảm. Ngược lại, nếu khoảng cách giá đỡ tăng, tải tác dụng lên mỗi nhịp tăng và yêu cầu về độ cứng của thang cũng cao hơn.

Do đó, hồ sơ kỹ thuật nên xác định rõ:

Tải trọng thiết kế + chiều rộng thang + khoảng cách gối đỡ + vật liệu + kết cấu thang.

Đây là cơ sở đáng tin cậy hơn việc chỉ chọn theo một con số độ dày cố định.

3. Cách tính nhanh tải trọng cáp trên thang

Một cách đơn giản để bắt đầu tính toán là xác định tổng khối lượng cáp trên một mét chiều dài.

Công thức:

q_cáp = m₁ + m₂ + m₃ + ... + mₙ

Trong đó:

• q_cáp: tổng tải trọng cáp trên một mét, kg/m.
• m₁, m₂, m₃...: khối lượng từng loại cáp trên một mét.

Ví dụ một tuyến có:

• Cáp A: 4 kg/m.
• Cáp B: 3 kg/m.
• Cáp C: 2 kg/m.

Tổng tải cáp:

q_cáp = 4 + 3 + 2 = 9 kg/m

Sau đó cộng thêm khối lượng bản thân thang và các tải cần xét theo yêu cầu thiết kế.

Có nên nhân ngay với hệ số 1,2–1,5?

Hệ số dự phòng thường được sử dụng trong các phép tính sơ bộ, nhưng không nên mặc định 1,2–1,5 là hệ số thiết kế áp dụng cho mọi dự án.

Hệ số tải, hệ số an toàn và tổ hợp tải phải căn cứ vào tiêu chuẩn thiết kế, loại kết cấu và yêu cầu của dự án.

Với một bài toán sơ bộ, có thể dùng hệ số dự phòng để kiểm tra nhanh:

q_sơ bộ = q_tải × K

Trong đó K là hệ số được lựa chọn theo yêu cầu thiết kế.

Khi triển khai hồ sơ kỹ thuật chính thức, cần chuyển sang kiểm tra theo tiêu chuẩn và điều kiện tải cụ thể thay vì chỉ dựa vào công thức kinh nghiệm.

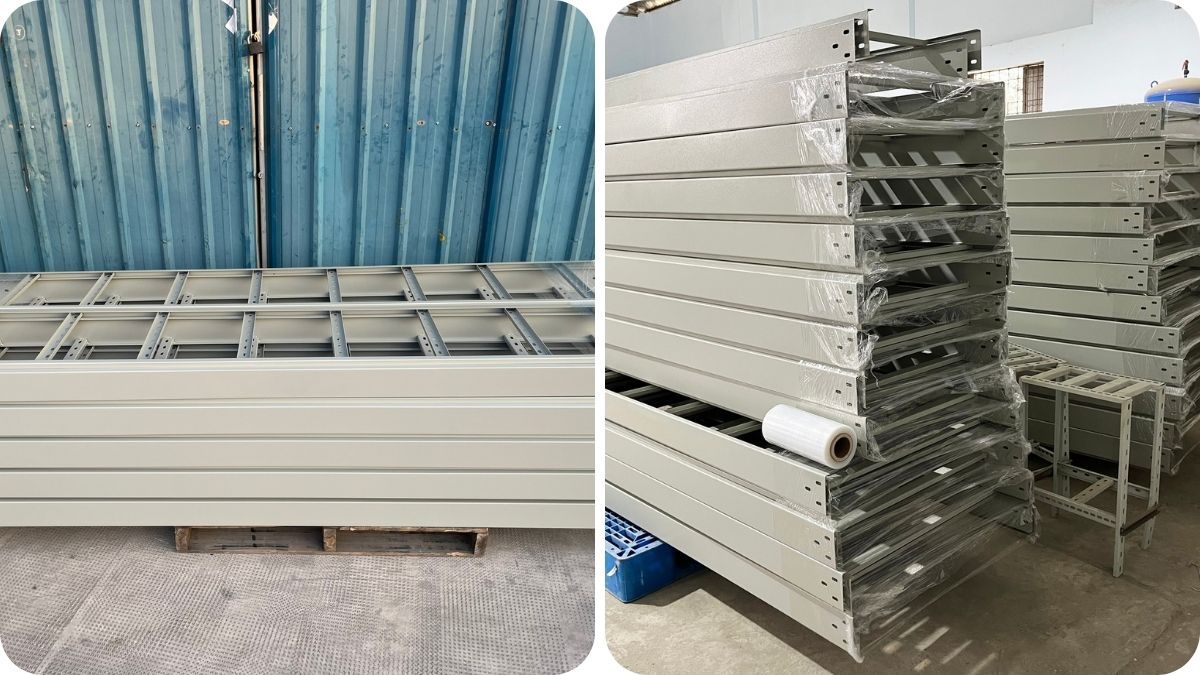

4. Tham khảo độ dày thang cáp theo mức tải

Trên thị trường thường gặp các mức độ dày khoảng 1.0–1.2 mm, 1.5 mm, 2.0 mm và 2.5 mm.

Có thể xem đây là các mức tham khảo ban đầu:

Bảng trên không thay thế tính toán kết cấu.

Một thang 1.5 mm có thể đáp ứng một tuyến cáp nhất định nếu chiều rộng và khoảng cách giá đỡ phù hợp. Ngược lại, một thang 2.0 mm vẫn có thể không đạt yêu cầu nếu tải quá lớn hoặc nhịp giá đỡ quá dài.

4.1. Thang càng rộng, yêu cầu độ cứng càng cao

Chiều rộng thang là yếu tố thường bị bỏ qua.

Khi chiều rộng tăng, khoảng cách giữa hai thành thang lớn hơn. Đáy thang phải chịu tải trên một bề rộng lớn hơn, trong khi biến dạng có thể tăng nếu kết cấu không được gia cường tương ứng.

Đặc biệt với các tuyến có chiều rộng trên 600 mm, cần xem xét kỹ:

• Độ dày phôi thép.
• Chiều cao thành thang.
• Gân tăng cứng.
• Kết cấu đáy.
• Khoảng cách xà ngang.
• Khoảng cách giữa các giá đỡ.

Do đó, không nên dùng một độ dày duy nhất cho tất cả kích thước thang.

5. Không nên chọn độ dày chỉ dựa vào “kg/m”

Tải trọng là yếu tố quan trọng nhưng chưa đủ.

Hai mẫu thang cùng sử dụng tôn 1.5 mm có thể có khả năng chịu tải khác nhau nếu:

• Chiều cao thành khác nhau.
• Đáy có hoặc không có gân tăng cứng.
• Khoảng cách xà ngang khác nhau.
• Biên dạng thành khác nhau.
• Chiều rộng khác nhau.
• Khoảng cách giá đỡ khác nhau.

Đây là lý do khi đặt hàng cho dự án lớn, nên yêu cầu nhà sản xuất cung cấp bảng tải trọng hoặc dữ liệu kiểm tra khả năng chịu tải tương ứng với cấu hình sản phẩm.

Nếu nhà sản xuất chỉ báo “tôn 1.5 mm” nhưng không đưa ra thông tin về tải trọng, nhịp giá đỡ hoặc kết cấu sản phẩm, chủ đầu tư và đơn vị M&E sẽ khó đánh giá chính xác khả năng sử dụng.

6. Tiêu chí chọn xưởng sản xuất thang máng cáp cho công trình trọng điểm

Với dự án nhà máy, trung tâm thương mại, bệnh viện, khu công nghiệp hoặc công trình có hệ thống điện lớn, lựa chọn xưởng sản xuất quan trọng không kém việc lựa chọn độ dày.

Một xưởng có năng lực nên đáp ứng được ít nhất các nhóm yêu cầu sau.

6.1. Hệ thống quản lý chất lượng

Nếu nhà cung cấp công bố ISO 9001:2015, cần kiểm tra chứng chỉ còn hiệu lực, phạm vi chứng nhận và đơn vị cấp chứng nhận.

ISO 9001 không có nghĩa mọi sản phẩm đều tự động đạt mọi tiêu chuẩn kỹ thuật. Đây là tiêu chuẩn về hệ thống quản lý chất lượng.

Vì vậy, ngoài ISO, cần kiểm tra thêm hồ sơ kỹ thuật của chính sản phẩm thang cáp.

6.2. Hồ sơ vật liệu rõ ràng

Đối với đơn hàng số lượng lớn, nên yêu cầu:

• Chủng loại thép.
• Chiều dày vật liệu.
• Tiêu chuẩn vật liệu.
• Chứng chỉ vật liệu nếu dự án yêu cầu.
• Phương pháp xử lý bề mặt.
• Màu sơn hoặc mã màu.
• Yêu cầu mạ nếu sử dụng thép mạ.

Các thông tin này giúp đối chiếu giữa bản vẽ, báo giá và hàng thực tế.

6.3. Máy móc gia công phù hợp

Những công đoạn như cắt CNC, laser, chấn và đột lỗ ảnh hưởng trực tiếp đến độ chính xác kích thước.

Với đơn hàng có nhiều kích thước hoặc yêu cầu dung sai chặt, máy gia công tự động giúp giảm sai số do thao tác thủ công.

Quan trọng hơn là xưởng phải có quy trình kiểm tra sau gia công, chứ không chỉ dựa vào việc máy móc hiện đại.

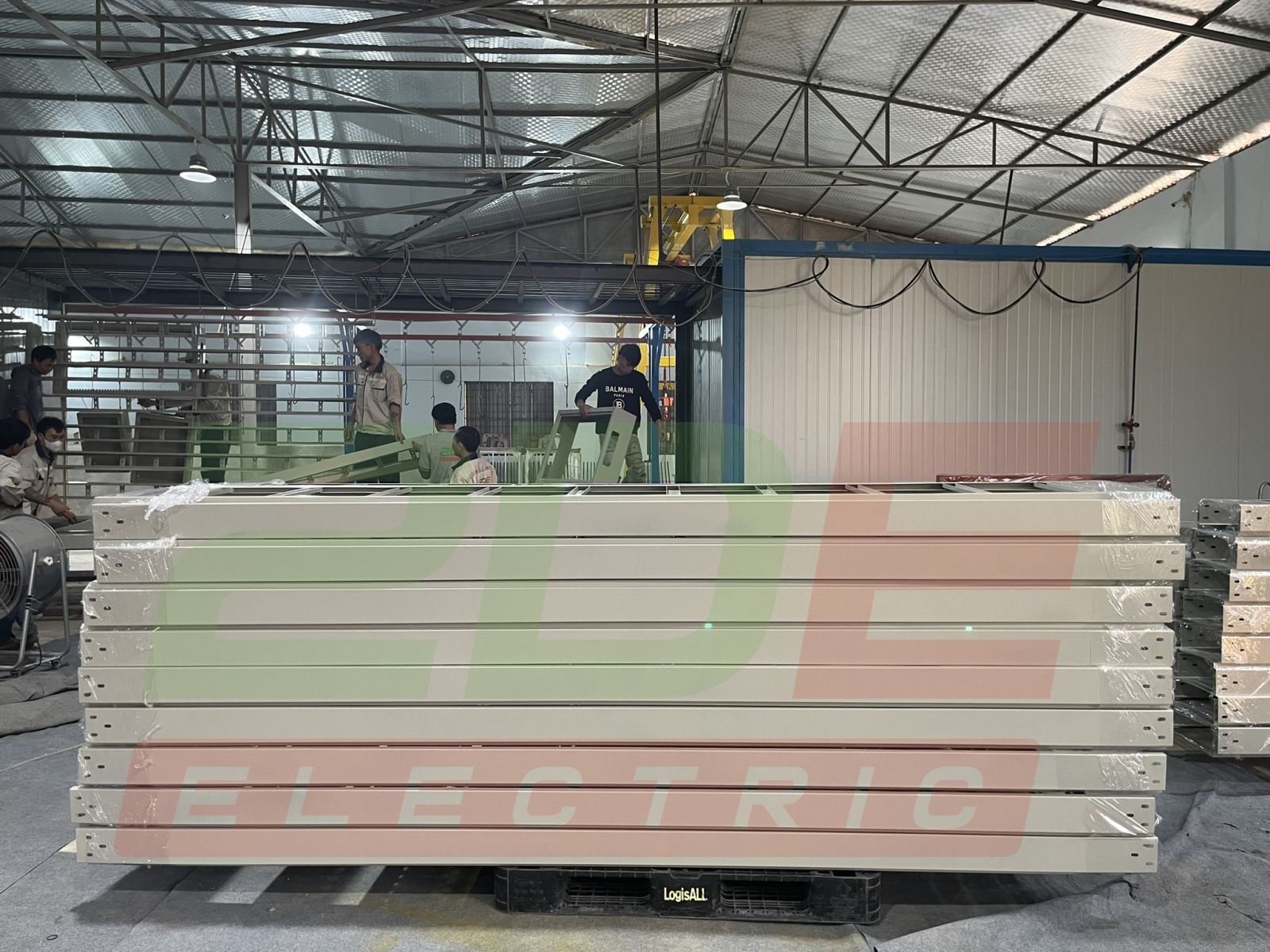

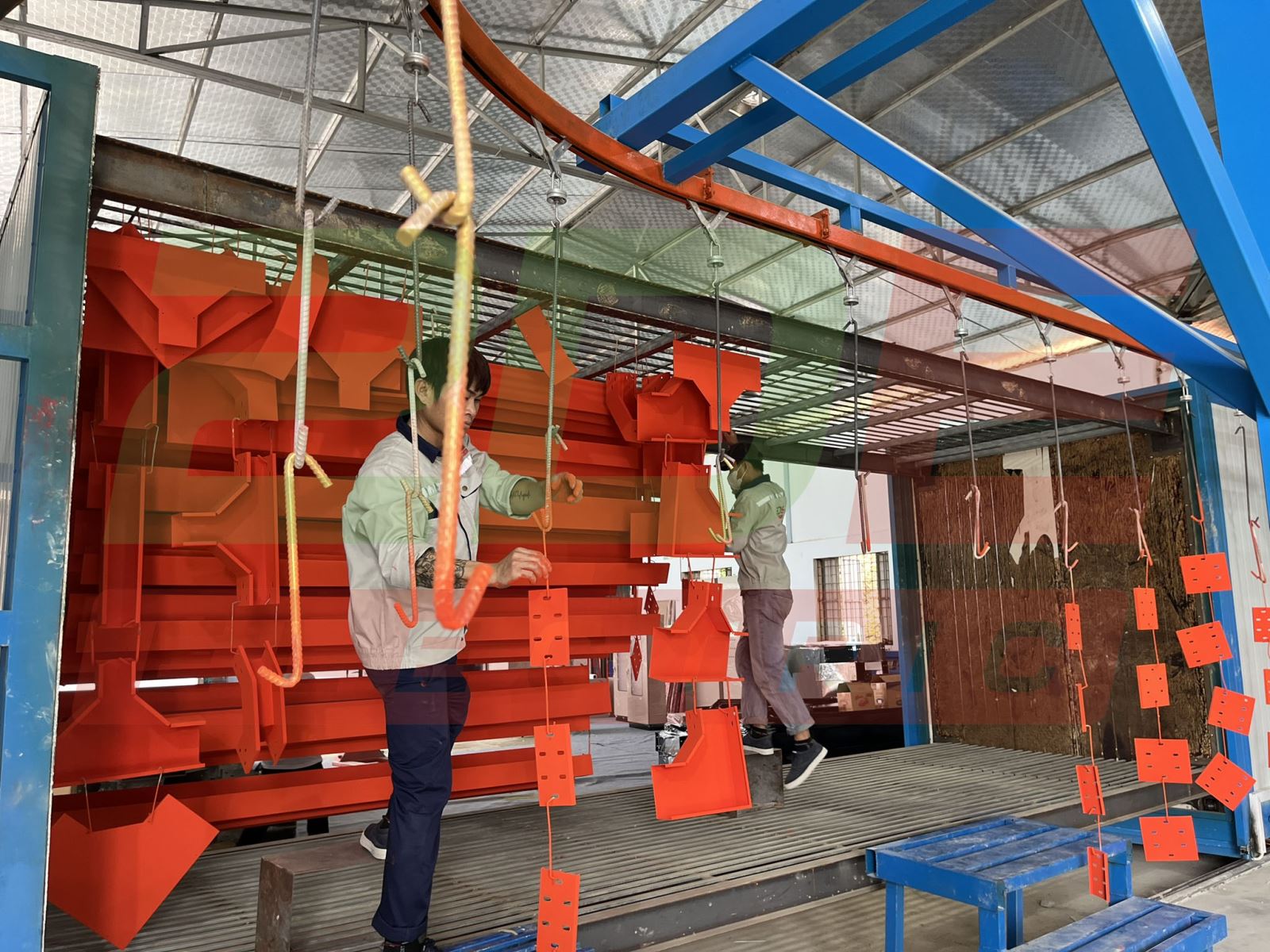

7. 2DE Việt Nam – lựa chọn nhà cung cấp cần đánh giá theo hồ sơ thực tế

2DE Việt Nam là một trong những đơn vị có hoạt động trong lĩnh vực sản xuất thang máng cáp và thiết bị điện tại Việt Nam.

Khi lựa chọn 2DE hoặc bất kỳ nhà sản xuất nào cho một dự án cụ thể, nên yêu cầu tư vấn dựa trên bản vẽ và tải trọng thực tế, thay vì chỉ hỏi đơn giá theo độ dày.

Một quy trình làm việc phù hợp có thể bắt đầu từ các thông tin:

1. Kích thước thang cần sử dụng.
2. Tổng số lượng và chủng loại cáp.
3. Khối lượng cáp trên mét.
4. Khoảng cách giữa các giá đỡ.
5. Môi trường lắp đặt.
6. Vật liệu và lớp phủ bề mặt.
7. Yêu cầu về tải trọng và độ võng.
8. Tiêu chuẩn kỹ thuật của dự án.

Từ đó, nhà sản xuất có cơ sở để đề xuất cấu hình phù hợp.

7.1. Vì sao không nên chọn thang “càng dày càng tốt”?

Tăng độ dày vật liệu sẽ làm tăng khối lượng và chi phí.

Nếu tải trọng thực tế chỉ ở mức trung bình nhưng sử dụng tôn quá dày, chủ đầu tư có thể phải trả thêm tiền vật liệu mà không nhận được lợi ích tương ứng.

Ngược lại, giảm độ dày chỉ để cạnh tranh giá có thể làm giảm khả năng chịu tải hoặc tăng độ võng.

Mục tiêu đúng không phải là thang dày nhất, mà là cấu hình đáp ứng yêu cầu kỹ thuật với chi phí hợp lý.

8. Những sai lầm thường gặp khi đặt thang cáp

8.1. Đặt hàng theo độ dày danh nghĩa

Một trong những lỗi cần tránh là chỉ ghi:

“Thang cáp tôn 1.5 mm.”

Thông tin này chưa đủ.

Hồ sơ nên thể hiện rõ chiều rộng, chiều cao, vật liệu, lớp phủ, kết cấu và các yêu cầu liên quan.

Khi nhận hàng, có thể kiểm tra chiều dày bằng thước đo chuyên dụng hoặc máy đo chiều dày phù hợp. Với các dự án yêu cầu kiểm soát chặt, nên lấy mẫu kiểm tra và đối chiếu với hồ sơ vật liệu.

8.2. Không phân biệt chiều dày thép với chiều dày lớp phủ

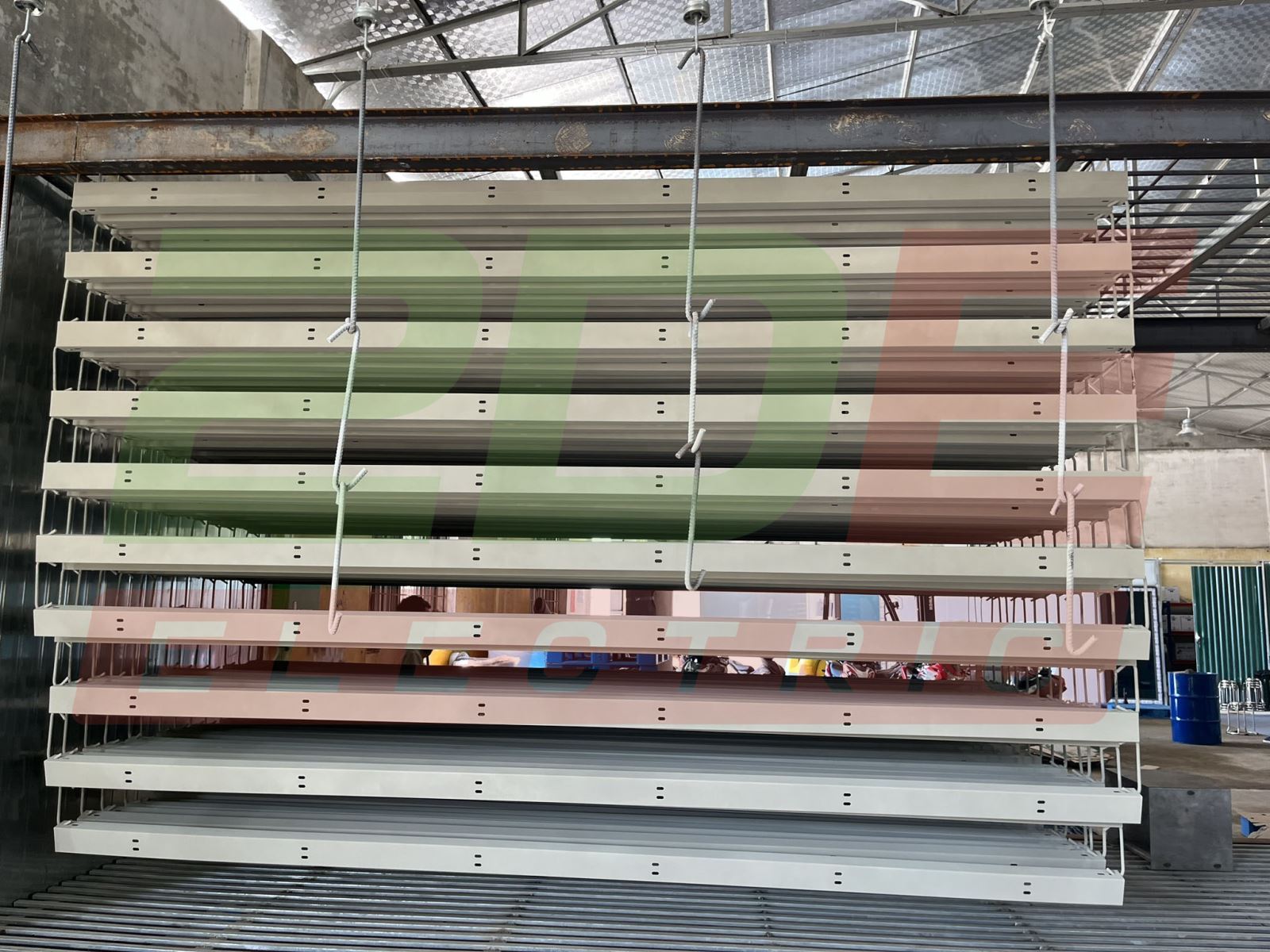

Với sản phẩm sơn tĩnh điện, chiều dày lớp sơn nằm trên bề mặt thép.

Với sản phẩm mạ kẽm nhúng nóng, lớp kẽm cũng tạo thêm chiều dày trên bề mặt.

Vì vậy, khi nghiệm thu, cần thống nhất trước chiều dày vật liệu nền và phương pháp đo. Không nên lấy kích thước tổng thể sau xử lý bề mặt để kết luận rằng phôi thép đạt đúng chiều dày danh nghĩa.

8.3. Bỏ qua môi trường lắp đặt

Một tuyến thang trong phòng kỹ thuật khô ráo có điều kiện làm việc khác với tuyến lắp ngoài trời, khu vực ven biển hoặc môi trường có hơi hóa chất.

Lớp phủ bề mặt cần được lựa chọn theo điều kiện ăn mòn.

Trong môi trường có nguy cơ ăn mòn cao, cần xem xét phương án mạ kẽm nhúng nóng hoặc hệ sơn bảo vệ phù hợp thay vì chỉ tập trung vào độ dày tôn.

9. Checklist trước khi đặt hàng thang cáp

Trước khi chốt đơn hàng, nên kiểm tra tối thiểu:

• Tổng tải trọng cáp trên một mét.

• Kích thước chiều rộng và chiều cao thang.

• Khoảng cách giữa các giá đỡ.

• Độ dày vật liệu nền.

• Loại thép sử dụng.

• Kết cấu đáy và thành thang.

• Khoảng cách xà ngang.

• Lớp phủ bề mặt.

• Yêu cầu về tải trọng và độ võng.

• Hồ sơ kỹ thuật và tiêu chuẩn áp dụng.

• Chứng chỉ chất lượng theo yêu cầu dự án.

• Phương pháp kiểm tra khi nghiệm thu.

10. Kết luận

Chọn độ dày thang cáp không nên bắt đầu bằng câu hỏi “dùng 1.5 mm hay 2.0 mm?”.

Câu hỏi đúng phải là: tải trọng bao nhiêu, thang rộng bao nhiêu, nhịp giá đỡ bao nhiêu và kết cấu thang có đủ khả năng chịu tải hay không?

Các mức 1.2 mm, 1.5 mm, 2.0 mm hay 2.5 mm chỉ nên được xem là mốc tham khảo ban đầu. Với công trình có tải cáp lớn hoặc yêu cầu kỹ thuật cao, cấu hình thang cần được kiểm tra theo điều kiện thiết kế cụ thể.

Khi lựa chọn nhà cung cấp, ngoài giá thành, nên xem xét năng lực sản xuất, kiểm soát chiều dày vật liệu, chất lượng gia công, xử lý bề mặt và hồ sơ kỹ thuật.

Nếu đang chuẩn bị hồ sơ thang máng cáp cho nhà máy, tòa nhà hoặc dự án M&E, bạn có thể tham khảo 2DE Việt Nam để trao đổi về kích thước, tải cáp, khoảng cách giá đỡ và cấu hình sản phẩm trước khi chốt vật tư.
