Máng cáp kín là gì? Cấu tạo, vật liệu, phụ kiện, tải trọng và cách lựa chọn Cable Trunking

Trong hệ thống điện, không phải tuyến cáp nào cũng phù hợp với kết cấu thang cáp hoặc máng cáp đục lỗ. Với những khu vực cần tăng mức bảo vệ khỏi bụi, vật thể bên ngoài, va chạm cơ học hoặc yêu cầu tuyến cáp có hình thức gọn, máng cáp kín (Cable Trunking / Solid Bottom Cable Trunking) là một phương án đáng cân nhắc.

Khác với Cable Ladder có đáy mở hoặc máng cáp đục lỗ có các lỗ thông khí, Cable Trunking tạo thành một kênh kín để chứa cáp. Hệ thống thường gồm đoạn máng thẳng, nắp, mối nối, phụ kiện chuyển hướng, giá đỡ, vách ngăn và các chi tiết liên kết.

Thiết kế kín mang lại khả năng bảo vệ tốt hơn nhưng cũng đặt ra một vấn đề cần tính ngay từ đầu: khả năng tản nhiệt của cáp. Vì vậy, lựa chọn máng không nên chỉ dựa vào kích thước W × H hoặc độ dày thép. Cần xét đồng thời loại cáp, số lượng cáp, tải trọng, Support Span, môi trường và phương án hoàn thiện bề mặt.

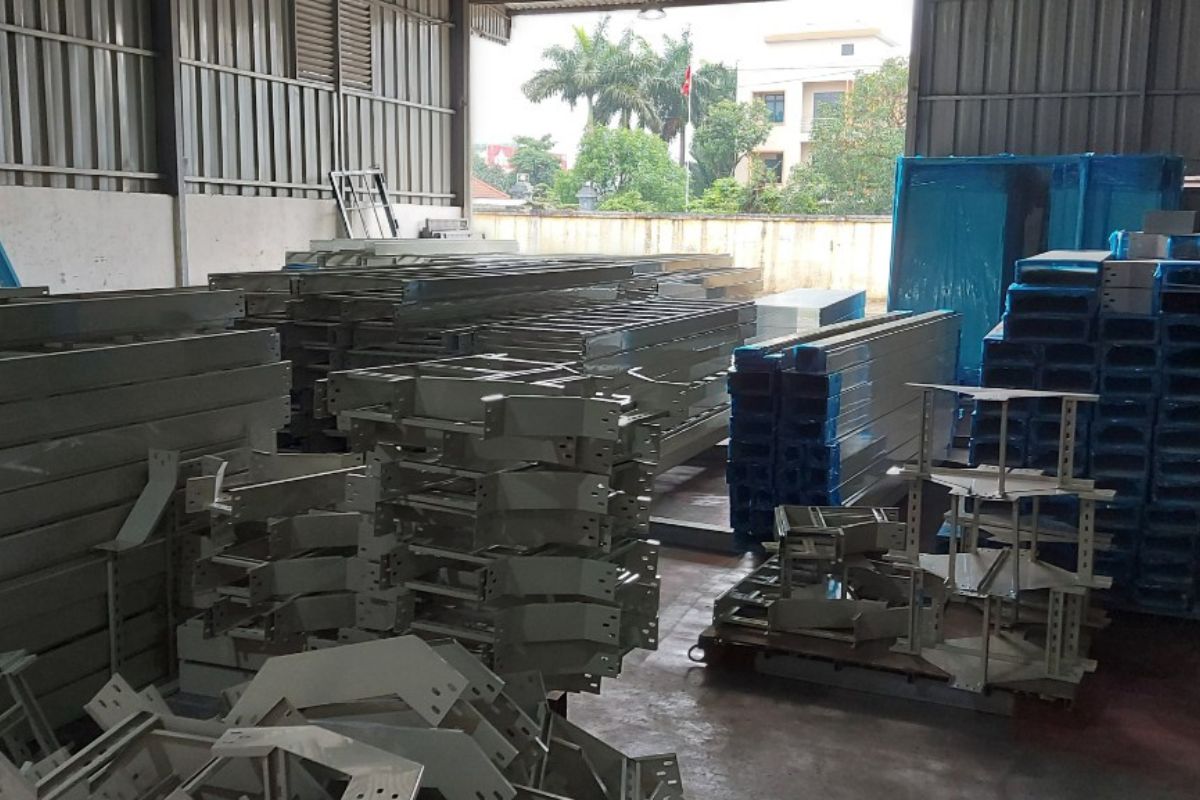

Máng cáp kín Cable Trunking là gì?

Cable Trunking là hệ thống quản lý và bảo vệ cáp có dạng kênh hộp, thường gồm đáy, thành máng và nắp đậy.

Cáp được đặt trực tiếp vào bên trong máng thay vì luồn qua một ống kín. Khi cần kiểm tra hoặc thay đổi hệ thống, kỹ thuật viên có thể tháo nắp để tiếp cận cáp.

So với conduit, Cable Trunking có lợi thế ở khả năng tiếp cận và mở rộng tuyến. Với một tuyến đã được thiết kế đủ không gian, việc bổ sung hoặc thay thế cáp có thể thực hiện mà không phải tháo toàn bộ hệ thống.

Nguồn tham khảo về Cable Trunking cũng nhấn mạnh ba chức năng chính của hệ thống: định tuyến, đỡ và bảo vệ cáp, đồng thời tạo điều kiện thuận tiện hơn cho việc bổ sung và bảo trì so với một số hệ thống ống luồn dây.

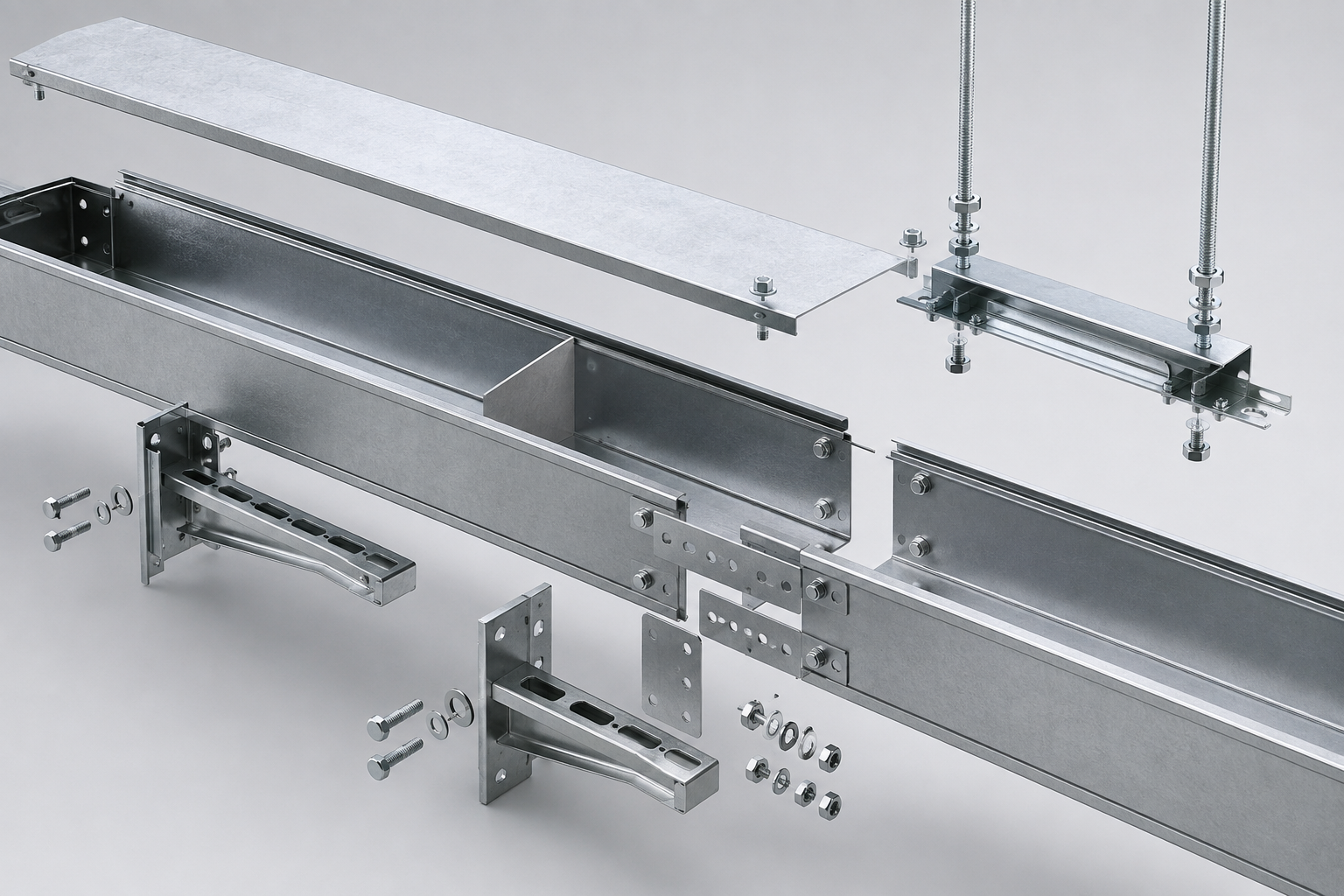

Cấu tạo của một hệ thống Cable Trunking hoàn chỉnh

Một hệ thống máng cáp kín không chỉ gồm phần máng thẳng. Nếu chỉ đặt mua các đoạn thẳng mà bỏ qua phụ kiện và vật tư liên kết, công trường có thể phát sinh thiếu hàng ngay khi bắt đầu lắp đặt.

1. Đoạn máng thẳng – Straight Trunking

Đây là thành phần chính của hệ thống, đảm nhiệm phần lớn chiều dài tuyến.

Các thông số cơ bản gồm:

• Chiều rộng W.
• Chiều cao H.
• Chiều dài đoạn.
• Độ dày vật liệu.
• Loại vật liệu.
• Phương án hoàn thiện bề mặt.
• Kiểu mép gấp.
• Có hoặc không có lỗ gia công.

Kích thước đoạn thẳng phải phù hợp với tổng số cáp và yêu cầu dự phòng của công trình.

2. Nắp máng – Cover

Nắp có nhiệm vụ che chắn cáp khỏi bụi, vật thể rơi xuống và tiếp xúc ngoài ý muốn.

Tùy thiết kế, nắp có thể là:

• Nắp gài.
• Nắp bắt vít.
• Nắp bản lề.
• Các dạng khóa hoặc liên kết khác.

Với khu vực cần tháo lắp nhanh, nắp gài có thể thuận tiện hơn. Với môi trường có rung động hoặc yêu cầu cố định chắc, kiểu bắt vít có thể phù hợp hơn.

Nguồn tham khảo cũng phân biệt các kiểu nắp snap-on, screw-fixed và hinged theo yêu cầu lắp đặt và mức độ bảo vệ.

3. Bản nối – Joint / Splice Plate

Bản nối dùng để liên kết các đoạn máng thẳng.

Mối nối phải đảm bảo:

• Đúng kích thước.
• Đủ độ cứng cơ khí.
• Không tạo cạnh sắc gây ảnh hưởng đến cáp.
• Tương thích với vật liệu và lớp hoàn thiện của máng.

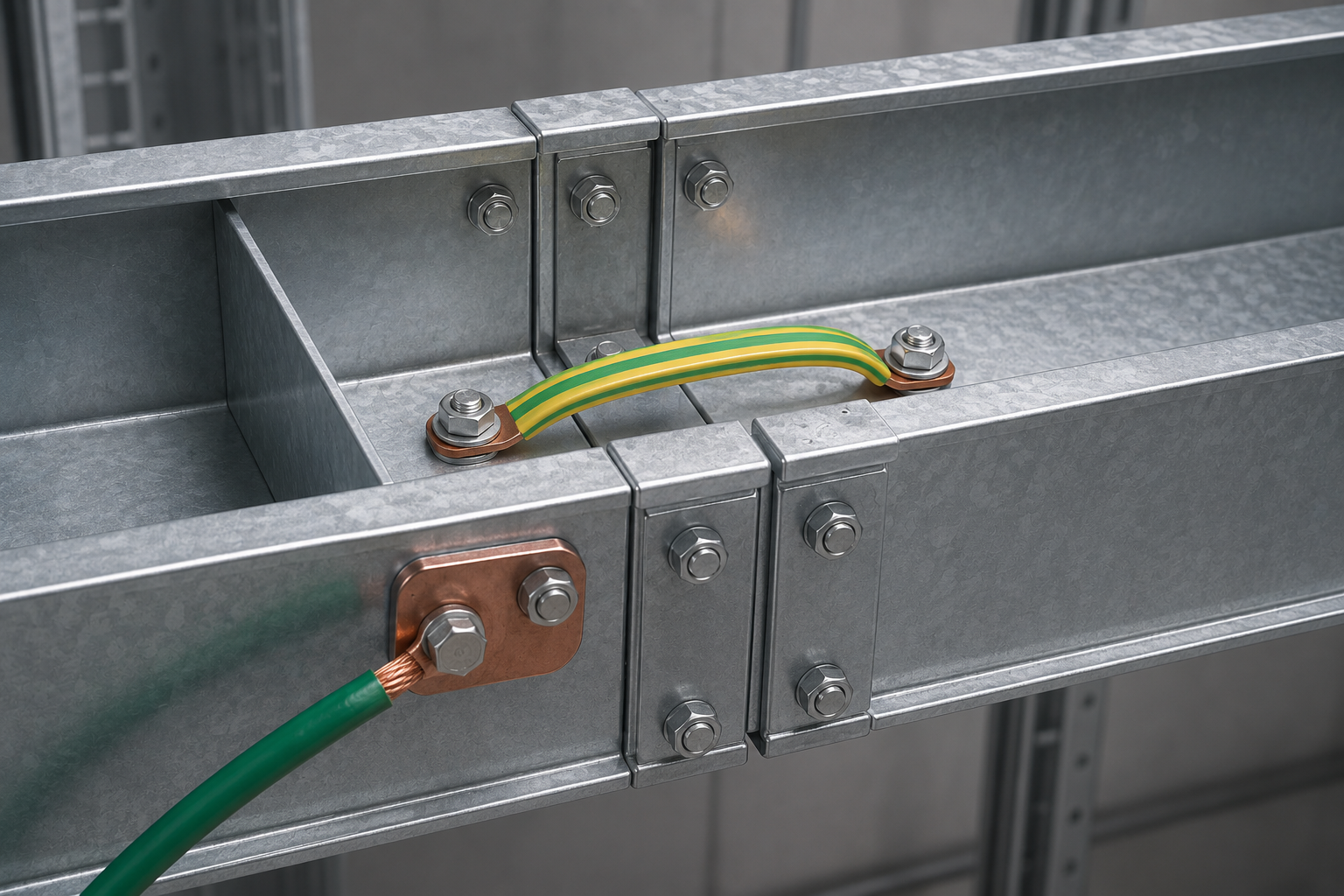

• Đáp ứng yêu cầu về liên tục điện nếu hệ thống có sử dụng máng kim loại cho mục đích bonding/grounding.

Khi dùng các phụ kiện khác vật liệu với thân máng, cần đặc biệt chú ý đến nguy cơ galvanic corrosion – ăn mòn điện hóa.

4. Divider – Vách ngăn

Vách ngăn được sử dụng để phân chia các nhóm cáp bên trong máng.

Ví dụ:

• Cáp động lực.
• Cáp điều khiển.
• Cáp tín hiệu.
• Cáp dữ liệu.

Việc phân chia giúp quản lý tuyến rõ ràng hơn và có thể cần thiết khi thiết kế yêu cầu tách các mạch hoặc nhóm cáp có đặc tính khác nhau.

Vách ngăn có thể là loại cố định hoặc tháo rời. Loại tháo rời thuận tiện hơn nếu hệ thống thường xuyên bổ sung cáp.

5. Giá đỡ – Bracket

Bracket truyền tải trọng của máng và cáp xuống kết cấu công trình.

Khoảng cách giữa các giá đỡ phải được lựa chọn dựa trên tải và dữ liệu tải của nhà sản xuất.

Nếu bố trí giá đỡ quá thưa, máng có thể bị võng và mối nối phải chịu tải lớn hơn.

6. Hanger / Support

Tùy vị trí lắp đặt, máng có thể được treo từ trần hoặc cố định vào tường.

Một số cấu hình thường gặp:

• Cantilever Bracket.
• Trapeze Support.
• Wall-mounted Support.
• Threaded Rod.
• Beam Clamp.

Loại giá đỡ phải phù hợp với kết cấu công trình và tải của toàn bộ hệ thống.

7. Fasteners

Fasteners bao gồm:

• Bulong.
• Đai ốc.
• Vít.
• Long đen.
• Kẹp.
• Các chi tiết liên kết khác.

Vật liệu Fastener cũng cần tương thích với thân máng. Trong môi trường ăn mòn, lựa chọn bulong không phù hợp có thể gây gỉ và tạo vết bẩn trên bề mặt máng.

Các loại phụ kiện Cable Trunking

Tuyến máng thực tế thường phải thay đổi hướng, cao độ hoặc kích thước. Vì vậy phụ kiện là một phần quan trọng của hệ thống.

Horizontal Elbow – Co ngang

Dùng để đổi hướng tuyến trong cùng một mặt phẳng.

Có thể thiết kế các góc như:

• 30°.
• 45°.
• 60°.
• 90°.

Góc và bán kính co cần được lựa chọn dựa trên yêu cầu tuyến và minimum bending radius của cáp.

Với cáp có đường kính lớn hoặc cáp điện lực, không nên dùng một co có bán kính quá nhỏ chỉ vì nó vừa với không gian lắp đặt. Bán kính uốn của cáp phải được kiểm tra trước khi chốt phụ kiện.

Vertical Internal Bend – Co đứng trong

Dùng khi tuyến thay đổi cao độ và hướng uốn nằm phía trong biên dạng máng.

Phụ kiện này có thể hữu ích khi tuyến chạy gần tường hoặc trần và không gian xung quanh bị hạn chế.

Vertical External Bend – Co đứng ngoài

Được sử dụng khi tuyến cần chuyển cao độ theo hướng uốn phía ngoài biên dạng máng.

Horizontal Tee – Tê ngang

Tạo một nhánh từ tuyến chính.

Có thể sử dụng:

• Tê đều.
• Tê giảm.

Kích thước nhánh phải phù hợp với kích thước máng tiếp nối.

Horizontal Cross – Chữ thập

Dùng tại vị trí bốn tuyến giao nhau trên cùng một mặt phẳng.

Reducer – Côn thu

Khi tuyến thay đổi từ máng rộng sang máng nhỏ hơn, cần dùng Reducer thay vì tự cắt ghép tùy ý.

Có thể gặp:

• Left Reducer.
• Right Reducer.
• Middle Reducer.

Middle Reducer giữ tuyến nhỏ ở vị trí trung tâm so với tuyến lớn; Left/Right Reducer tạo chuyển tiếp lệch về một phía.

Bell Mouth – Miệng loe

Bell Mouth được sử dụng tại vị trí cáp đi vào hoặc đi ra máng, giúp tạo chuyển tiếp phù hợp và hạn chế cạnh sắc tiếp xúc trực tiếp với cáp.

Cable Trunking khác gì Máng cáp đục lỗ?

Hai hệ thống có cùng mục đích quản lý cáp nhưng khác nhau ở cấu tạo.

Tiêu chí	Cable Trunking	Máng cáp đục lỗ
Đáy	Kín	Có lỗ
Nắp	Thường có	Có thể có hoặc không
Bảo vệ bụi	Tốt hơn	Thấp hơn
Bảo vệ vật thể bên ngoài	Tốt hơn	Phụ thuộc nắp
Thông thoáng	Thấp hơn	Tốt hơn
Tản nhiệt	Cần tính toán kỹ	Thường thuận lợi hơn
Thoát nước	Hạn chế nếu đáy kín	Thuận lợi hơn
Thẩm mỹ	Gọn, kín	Có thể nhìn thấy cáp
Vệ sinh	Thuận lợi nếu có nắp	Tùy môi trường
Bổ sung cáp	Dễ qua nắp	Dễ
Phù hợp	Tuyến cần bảo vệ	Tuyến cần thông thoáng

Không nên hiểu rằng máng kín luôn tốt hơn máng đục lỗ. Hai loại phục vụ những điều kiện khác nhau.

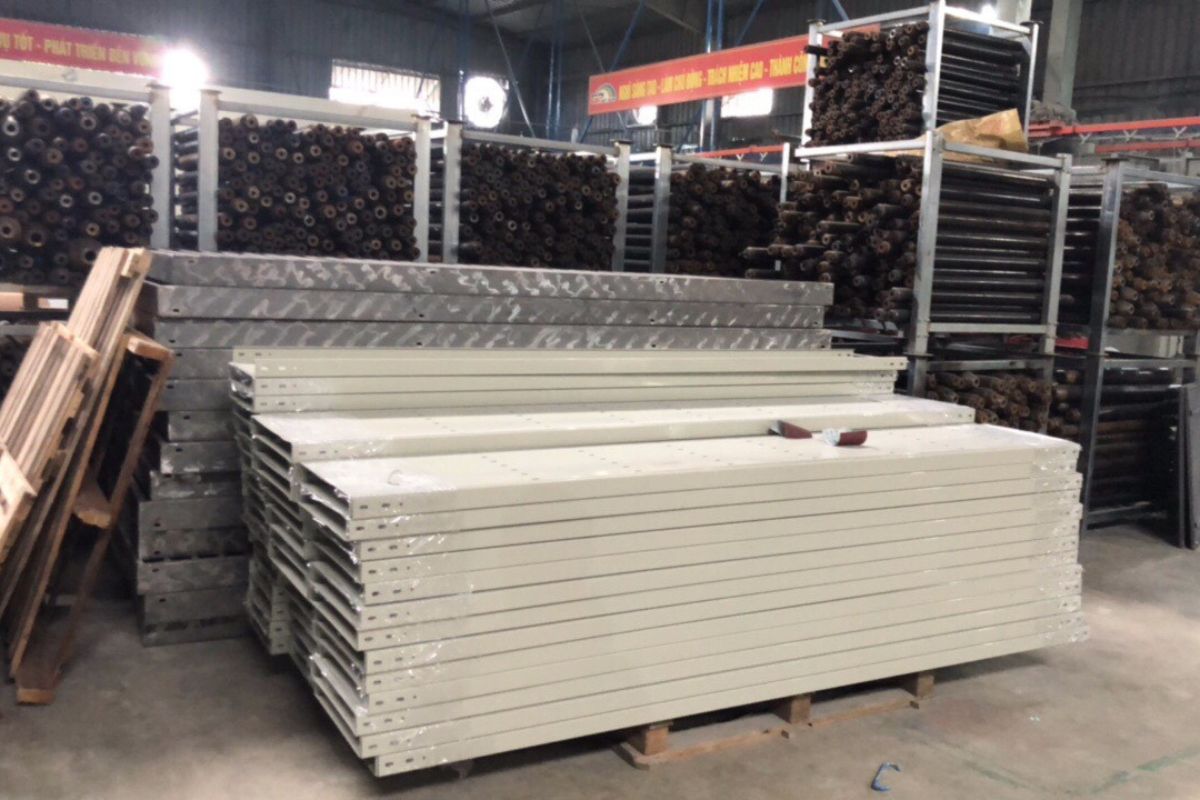

Khả năng tản nhiệt của Cable Trunking

Đây là vấn đề cần được quan tâm khi sử dụng máng kín.

Trong quá trình làm việc, dây dẫn phát nhiệt. Với hệ thống có mật độ cáp cao, nhiệt khó thoát ra ngoài hơn nếu cáp nằm trong một không gian kín.

Vì vậy, khi chọn Cable Trunking cần kiểm tra:

• Loại cáp.
• Tiết diện dây.
• Dòng điện tải.
• Số lượng cáp.
• Cách bố trí cáp.
• Khoảng trống bên trong máng.
• Nhiệt độ môi trường.
• Điều kiện thông gió.
• Yêu cầu derating theo tiêu chuẩn áp dụng.

Nguồn tham khảo cũng lưu ý rằng các tuyến kín cần xem xét derating vì khả năng giải nhiệt thấp hơn hệ thống mở.

Do đó, không nên chọn máng chỉ theo nguyên tắc:

“Miễn là tất cả dây đều nằm vừa bên trong.”

Đủ không gian vật lý không đồng nghĩa với đủ điều kiện nhiệt.

Vật liệu sản xuất Cable Trunking

Ba nhóm vật liệu chính được đề cập trong tài liệu nguồn là thép, nhôm và inox. Mỗi vật liệu có ưu điểm và giới hạn riêng.

Máng cáp thép

Thép carbon là vật liệu phổ biến nhờ:

• Độ cứng tốt.
• Khả năng chịu tải cao.
• Dễ chấn gấp.
• Dễ hàn.
• Chi phí vật liệu tương đối cạnh tranh.
• Có thể xử lý bằng mạ hoặc sơn.

Đổi lại, thép cần được bảo vệ khỏi ăn mòn. Nếu lớp phủ bị hư hỏng, phần thép nền có thể bắt đầu oxy hóa.

Thép phù hợp với nhiều công trình:

• Nhà xưởng.
• Kho.
• Tòa nhà.
• Công trình thương mại.
• Hệ thống hạ tầng kỹ thuật.

Máng cáp nhôm

Nhôm có ưu điểm lớn về trọng lượng.

Tài liệu nguồn đưa ra ví dụ một đoạn 100 × 50 mm bằng nhôm có khối lượng khoảng 1,2 kg/m so với khoảng 3,5 kg/m đối với cấu hình thép tương ứng; đây là số liệu tham khảo của cấu hình trong tài liệu nguồn, không phải giá trị chung cho mọi sản phẩm.

Nhôm có thể phù hợp với:

• Data center.
• Phòng sạch.
• Công trình cần giảm khối lượng.
• Một số môi trường có yêu cầu chống ăn mòn.
• Những nơi cần thuận tiện vận chuyển và lắp đặt.

Tuy nhiên, khả năng chịu tải phải được kiểm tra theo thiết kế cụ thể thay vì suy ra từ việc nhôm nhẹ hơn thép.

Máng cáp inox

Inox thường được lựa chọn khi khả năng chống ăn mòn hoặc yêu cầu vệ sinh được đặt cao.

Hai cấp vật liệu phổ biến là:

Inox 304

Phù hợp với nhiều môi trường thông thường và một số ứng dụng ngoài trời.

Inox 316

Có molybdenum nên khả năng chống chloride và một số môi trường hóa chất tốt hơn 304.

Tài liệu nguồn đề cập 304 và 316 được sử dụng trong các lĩnh vực như thực phẩm, hàng hải, hóa chất, dược phẩm và xử lý nước.

Không nên mặc định inox 316 luôn cần thiết. Cần xác định môi trường, hóa chất tiếp xúc, độ ẩm, chloride và tuổi thọ thiết kế trước khi lựa chọn.

Các lớp hoàn thiện bề mặt

Vật liệu quyết định phần lớn đặc tính cơ học; lớp hoàn thiện lại có ảnh hưởng lớn đến khả năng chống ăn mòn trong quá trình sử dụng.

Mạ kẽm điện phân – Electro Galvanizing (EG)

EG tạo lớp kẽm tương đối đồng đều trên bề mặt.

Thường được cân nhắc cho:

• Văn phòng.
• Nhà xưởng trong nhà.
• Khu vực khô.
• Công trình không có yêu cầu chống ăn mòn quá cao.

Mạ kẽm nhúng nóng – Hot-Dip Galvanizing (HDG)

HDG tạo lớp kẽm bằng quá trình nhúng sản phẩm vào kẽm nóng chảy.

Đây là phương án thường được cân nhắc cho:

• Ngoài trời.
• Công trình hạ tầng.
• Khu vực có độ ẩm cao.
• Môi trường cần khả năng chống ăn mòn cao hơn EG.

Nguồn tham khảo nêu khoảng chiều dày lớp kẽm HDG 45–85 µm trong cấu hình sản phẩm của họ; đây không nên được xem là một giá trị bắt buộc cho mọi Cable Trunking mà cần đối chiếu với tiêu chuẩn và specification của từng dự án.

ZAM – Zinc-Aluminum-Magnesium

ZAM là lớp phủ hợp kim kẽm–nhôm–magie.

Ưu điểm được nhấn mạnh trong tài liệu nguồn là khả năng chống ăn mòn cao và khả năng bảo vệ tốt hơn tại một số vị trí mép cắt.

ZAM có thể được cân nhắc cho:

• Khu vực ven biển.
• Môi trường công nghiệp.
• Khu vực có độ ẩm cao.
• Một số ứng dụng cần tuổi thọ lớp phủ dài.

Tuy nhiên, không nên chỉ dựa vào tên lớp phủ. Cần xem xét chiều dày lớp phủ, vật liệu nền, môi trường và tiêu chuẩn áp dụng.

Sơn tĩnh điện – Powder Coating (PC)

Powder Coating được sử dụng nhiều khi yêu cầu:

• Bề mặt đẹp.
• Màu sắc theo thiết kế.
• Nhận diện tuyến.
• Ứng dụng trong nhà.

Lớp sơn có thể bị trầy hoặc bong khi chịu va đập cơ học. Với khu vực ngoài trời, cần xem xét hệ sơn và tiền xử lý phù hợp thay vì mặc định rằng mọi loại Powder Coating đều phù hợp.

Chọn vật liệu và lớp hoàn thiện theo môi trường

Có thể tham khảo ma trận lựa chọn sau:

Môi trường	Vật liệu/lớp hoàn thiện có thể cân nhắc
Văn phòng, trong nhà, khô	Thép EG / Powder Coating
Nhà xưởng trong nhà	Thép EG / Powder Coating
Ngoài trời	Thép HDG
Khu vực ẩm	HDG / ZAM / vật liệu phù hợp
Ven biển	ZAM / Inox 316 tùy điều kiện
Thực phẩm	Inox 304/316 hoặc cấu hình đáp ứng yêu cầu vệ sinh
Hóa chất	ZAM / Inox 316 tùy loại hóa chất
Phòng sạch	Nhôm / Inox tùy specification

Đây chỉ là định hướng lựa chọn. Với môi trường hóa chất hoặc ven biển, cần xác định chất ăn mòn cụ thể thay vì chọn lớp phủ chỉ dựa trên tên môi trường.

Tải trọng Cable Trunking

Máng cáp phải chịu tải của cáp, phụ kiện và các tải được quy định trong thiết kế. Không nên hiểu rằng máng có thể được dùng như một sàn thao tác hoặc chịu tải người.

Một cách tiếp cận cơ bản là xác định tổng trọng lượng cáp trên mỗi mét:

Cable Load = Tổng trọng lượng cáp / chiều dài tuyến

Sau đó so sánh với Safe Working Load (SWL) của cấu hình máng tại Support Span tương ứng.

Nguồn tham khảo khuyến nghị tính cả phần cáp dự phòng trong tương lai và đối chiếu với Load Chart của nhà sản xuất.

Tại sao không thể chỉ dựa vào độ dày?

Một máng 1,5 mm của nhà sản xuất A có thể có tải trọng khác máng 1,5 mm của nhà sản xuất B.

Lý do nằm ở:

• Hình dạng biên dạng.
• Chiều cao thành.
• Mép gấp.
• Kết cấu tăng cứng.
• Phương pháp liên kết.
• Vật liệu.
• Khoảng cách giá đỡ.
• Cấu hình tải.

Vì vậy:

Độ dày không phải là Load Capacity.

Khi dự án yêu cầu tải cụ thể, nên yêu cầu Load Chart hoặc Load Test Data của đúng cấu hình sản phẩm.

Support Span – khoảng cách giữa các giá đỡ

Support Span ảnh hưởng trực tiếp đến độ võng và khả năng chịu tải của máng.

Khoảng cách càng lớn, tải tác dụng lên đoạn máng giữa hai điểm đỡ càng đáng kể.

Tài liệu nguồn đưa 1,5 m như một khoảng cách thường gặp, đồng thời đề cập việc giảm khoảng cách đối với tải nặng và chỉ tăng khoảng cách khi tải nhẹ và dữ liệu của nhà sản xuất cho phép. Đây nên được xem là ví dụ tham khảo, không phải quy định cứng cho mọi hệ thống.

Trong thực tế, nên xác định Support Span dựa trên:

Tải cáp + cấu hình máng + SWL + giới hạn độ võng + kết cấu công trình

Cable Trunking và bán kính uốn của cáp

Đây là một yếu tố dễ bị bỏ qua khi chọn phụ kiện.

Nếu sử dụng co có bán kính quá nhỏ, cáp có thể bị uốn vượt quá giới hạn cho phép.

Đặc biệt với:

• Cáp điện lực.
• Cáp trung thế.
• Cáp có đường kính lớn.
• Cáp có cấu trúc nhiều lớp.

Khi đặt phụ kiện, nên cung cấp minimum bending radius của loại cáp để nhà sản xuất xác định kích thước và bán kính co phù hợp.

Nguồn tham khảo cũng xác định việc bỏ qua bending radius là một trong các lỗi lựa chọn phổ biến.

Ăn mòn điện hóa khi sử dụng nhiều vật liệu

Nếu hai kim loại khác nhau tiếp xúc trong môi trường có chất điện ly, có thể xảy ra galvanic corrosion.

Ví dụ, việc kết hợp không phù hợp giữa:

• Nhôm và thép.
• Nhôm và inox.
• Các Fastener khác vật liệu.

có thể làm tăng nguy cơ ăn mòn tại vùng tiếp xúc.

Vì vậy, khi thiết kế hệ thống cần xem xét:

• Vật liệu thân máng.
• Vật liệu phụ kiện.
• Vật liệu bulong.
• Lớp phủ.
• Môi trường.
• Biện pháp cách ly nếu cần.

Đây là một trong những nội dung được tài liệu nguồn nhấn mạnh khi lựa chọn vật liệu và Fastener.

Xử lý mép cắt sau khi gia công

Khi cắt một đoạn máng đã mạ hoặc phủ, vị trí cắt có thể làm thay đổi trạng thái bảo vệ bề mặt.

Đặc biệt với thép mạ, cần có phương án xử lý mép cắt phù hợp với loại lớp phủ và specification.

Không nên mặc định rằng mọi lớp phủ đều có khả năng tự bảo vệ mép cắt giống nhau.

Đối với HDG, nguồn tham khảo khuyến nghị xử lý các mép cắt bằng vật liệu giàu kẽm trong những trường hợp phù hợp.

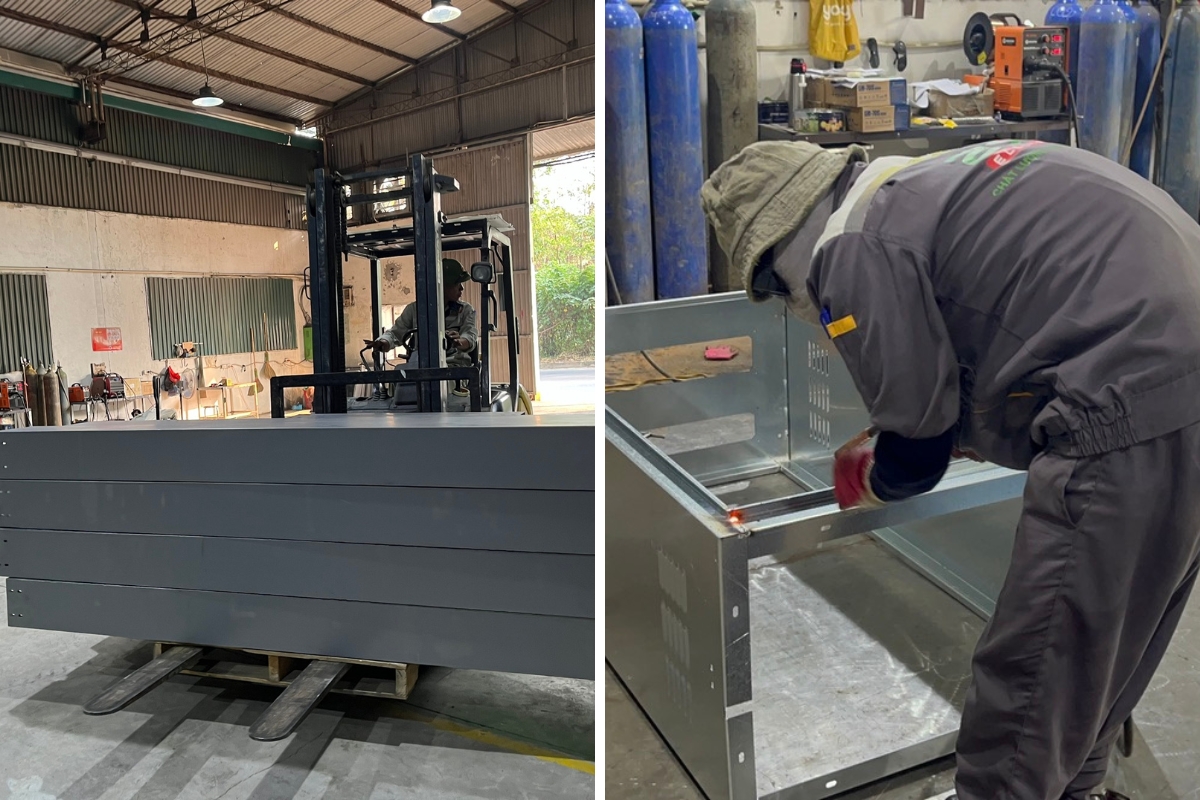

Quy trình sản xuất Cable Trunking

Chất lượng máng phụ thuộc khá nhiều vào quá trình gia công, không chỉ ở vật liệu đầu vào.

Một quy trình sản xuất cơ bản gồm:

Bước 1: Kiểm tra bản vẽ

Trước khi cắt vật liệu cần kiểm tra:

• Kích thước.
• Độ dày.
• Vị trí lỗ.
• Bán kính uốn.
• Kiểu mép.
• Phụ kiện.
• Yêu cầu lớp phủ.

Đối với sản phẩm đặt theo bản vẽ, bước Engineering Review giúp phát hiện các vấn đề trước khi đưa vào sản xuất.

Bước 2: Kiểm tra vật liệu

Các thông tin cần kiểm tra có thể gồm:

• Chiều dày.
• Khổ vật liệu.
• Bề mặt.
• Mác vật liệu.
• Lớp phủ đối với vật liệu đã mạ.

Tùy yêu cầu dự án, có thể sử dụng Mill Test Certificate hoặc chứng từ vật liệu để truy xuất nguồn gốc.

Bước 3: Cắt và đột

Tấm thép có thể được:

• Laser cutting.
• CNC punching.
• Shearing.
• Stamping.

Phương pháp lựa chọn phụ thuộc vào sản lượng, hình dạng và yêu cầu dung sai.

Bước 4: Chấn tạo hình

Máy CNC Press Brake được sử dụng để tạo biên dạng máng.

Độ chính xác góc và kích thước sau chấn ảnh hưởng trực tiếp đến khả năng lắp nắp và ghép các phụ kiện.

Bước 5: Hàn phụ kiện

Các chi tiết như:

• Tee.
• Cross.
• Reducer.
• Một số loại Elbow.

có thể cần hàn.

Với inox, TIG thường được sử dụng cho các yêu cầu phù hợp; với thép carbon, MIG có thể được sử dụng tùy cấu hình. Nguồn tham khảo mô tả chính các phương pháp này trong quy trình sản xuất của họ.

Bước 6: Mài và xử lý cạnh

Sau hàn, cần xử lý:

• Ba-via.
• Mép sắc.
• Xỉ hàn.
• Bề mặt mối hàn.

Điều này đặc biệt quan trọng với hệ thống mà cáp được đặt trực tiếp bên trong máng.

Bước 7: Xử lý bề mặt

Tùy specification:

• EG.
• HDG.
• ZAM.
• Powder Coating.

Bước 8: Kiểm tra cuối

Kiểm tra:

• Kích thước.
• Độ dày.
• Độ thẳng.
• Góc phụ kiện.
• Vị trí lỗ.
• Mối hàn.
• Bề mặt.
• Lớp phủ.
• Số lượng.
• Quy cách đóng gói.

Kiểm tra Cable Trunking khi nhận hàng

Đây là phần rất nên có trong hồ sơ nghiệm thu hoặc kiểm tra đầu vào.

Kiểm tra chiều dày

Sử dụng:

• Thước cặp.
• Micrometer.

Đo tại nhiều vị trí để tránh chỉ kiểm tra một điểm.

Kiểm tra kích thước

Đối chiếu:

W × H × L

với bản vẽ hoặc Purchase Order.

Kiểm tra lớp phủ

Với sản phẩm mạ hoặc sơn, cần kiểm tra:

• Độ đồng đều.
• Bong tróc.
• Trầy xước.
• Gỉ.
• Độ dày lớp phủ nếu dự án yêu cầu.

Nguồn tham khảo cũng đề xuất đo độ dày lớp phủ tại nhiều vị trí bằng thiết bị đo phù hợp.

Kiểm tra phụ kiện

Kiểm tra:

• Co.
• Tê.
• Cross.
• Reducer.
• Nắp.
• Bản nối.
• Giá đỡ.
• Bulong.
• Vách ngăn.

Kiểm tra cạnh và mối hàn

Không nên có:

• Cạnh sắc.
• Ba-via lớn.
• Xỉ hàn.
• Mối hàn lỗi.
• Biến dạng ảnh hưởng đến lắp ráp.

Những lỗi thường gặp khi mua Cable Trunking

Chọn theo độ dày thay vì tải trọng

Máng 1,5 mm không tự động có cùng tải trọng ở mọi nhà sản xuất.

Nên yêu cầu SWL/Load Chart của sản phẩm.

Chỉ đặt đoạn máng thẳng

Đây là lỗi khá phổ biến.

Một hệ thống hoàn chỉnh còn có:

Máng + nắp + co + tê + cross + reducer + bản nối + giá đỡ + fastener + phụ kiện khác.

Chọn lớp phủ theo giá rẻ nhất

Máng EG có thể phù hợp trong nhà nhưng không phải lựa chọn mặc định cho ngoài trời.

Lớp phủ phải được chọn theo môi trường.

Không kiểm tra bán kính co

Co nhỏ nhưng cáp lớn có thể gây khó khăn khi thi công hoặc vượt quá bending radius cho phép.

Trộn sản phẩm của nhiều nhà cung cấp

Máng của nhà cung cấp A có thể không khớp hoàn toàn với co hoặc nắp của nhà cung cấp B.

Khác biệt có thể nằm ở:

• Kích thước.
• Độ dày.
• Mép gấp.
• Lỗ.
• Bản nối.
• Bán kính phụ kiện.

Nguồn tham khảo cũng xem việc trộn các thành phần từ nhiều nhà cung cấp là một trong những nguyên nhân gây sai lệch khi lắp đặt.

Rủi ro khi mua Cable Trunking giá quá thấp

Giá thấp bất thường có thể đến từ:

• Thép mỏng hơn specification.
• Lớp phủ thấp hơn yêu cầu.
• Vật liệu không đúng cấp.
• Gia công đơn giản hơn.
• Phụ kiện không đồng bộ.
• Kiểm soát chất lượng thấp.

Vấn đề là những khác biệt này đôi khi khó nhận ra bằng mắt.

Một báo giá tốt nên ghi rõ:

• Vật liệu.
• Độ dày.
• Kích thước.
• Lớp hoàn thiện.
• Phụ kiện.
• Tiêu chuẩn.
• Tải trọng nếu có yêu cầu.
• Điều kiện giao hàng.
• Hồ sơ chất lượng.

Nguồn tham khảo cũng khuyến nghị không đánh giá báo giá chỉ bằng tổng tiền mà cần xem các thành phần cấu thành chất lượng và chi phí vòng đời.

Giá máng cáp kín phụ thuộc vào những yếu tố nào?

Không có một mức giá cố định cho mọi loại Cable Trunking.

Các yếu tố chính gồm:

1. Vật liệu

Thép carbon, nhôm, inox 304 và inox 316 có giá khác nhau đáng kể.

2. Độ dày

Độ dày tăng thường làm tăng lượng vật liệu sử dụng và ảnh hưởng đến gia công.

3. Kích thước

W × H càng lớn thì lượng vật liệu và khả năng chịu tải có thể tăng theo.

4. Lớp hoàn thiện

EG, HDG, ZAM và Powder Coating có chi phí xử lý khác nhau.

5. Phụ kiện

Co, tê, cross và reducer thường có chi phí trên mỗi đơn vị cao hơn đoạn thẳng do hình dạng và công đoạn gia công phức tạp hơn.

6. Số lượng

Đơn hàng lớn có thể tối ưu chi phí setup, tooling và sản xuất.

7. Gia công theo bản vẽ

Kích thước đặc biệt, kiểu mép riêng, lỗ đặc biệt hoặc phụ kiện phi tiêu chuẩn có thể phát sinh chi phí khuôn và gia công.

Nguồn tham khảo phân tích giá Cable Trunking thành nhiều nhóm chi phí như vật liệu, tooling, nhân công, năng lượng, xử lý bề mặt, đóng gói, kiểm tra, tồn kho và vận chuyển.

Nên tính giá theo vòng đời thay vì chỉ giá mua

Một sản phẩm rẻ hơn lúc mua chưa chắc có tổng chi phí thấp hơn.

Có thể hình dung:

Tổng chi phí = Giá sản phẩm + Lắp đặt + Bảo trì + Sửa chữa + Thay thế + Chi phí do dừng hệ thống

Ví dụ, một lớp phủ rẻ nhưng nhanh xuống cấp trong môi trường ngoài trời có thể khiến công trình phải sửa chữa hoặc thay thế sớm.

Ngược lại, đầu tư lớp hoàn thiện phù hợp ngay từ đầu có thể làm tăng chi phí ban đầu nhưng giảm rủi ro về sau.

Vì vậy, với các công trình có tuổi thọ thiết kế dài, nên so sánh Life Cycle Cost – chi phí vòng đời thay vì chỉ so sánh giá/mét.

Cách chọn Cable Trunking theo từng trường hợp

Trường hợp 1: Văn phòng, tòa nhà trong nhà

Có thể cân nhắc:

Thép EG hoặc Powder Coating

Ưu tiên:

• Ngoại quan.
• Chi phí.
• Khả năng bảo trì.
• Dễ mở rộng.

Trường hợp 2: Nhà xưởng

Có thể sử dụng:

Thép EG, Powder Coating hoặc HDG

tùy độ ẩm, bụi, hóa chất và vị trí lắp đặt.

Trường hợp 3: Ngoài trời

Nên ưu tiên phương án có khả năng chống ăn mòn phù hợp, trong đó HDG thường là một lựa chọn phổ biến.

Trường hợp 4: Ven biển

Cần đặc biệt quan tâm đến chloride và salt spray.

Có thể cân nhắc:

• ZAM.
• Inox 316.
• Các cấu hình khác theo yêu cầu môi trường.

Trường hợp 5: Nhà máy hóa chất

Không nên chọn lớp phủ chỉ dựa vào “ngoài trời” hay “trong nhà”.

Cần xác định:

• Loại hóa chất.
• Nồng độ.
• Nhiệt độ.
• Độ ẩm.
• Khả năng tiếp xúc trực tiếp.

Sau đó mới chọn vật liệu và lớp hoàn thiện.

Cable Trunking có phù hợp với cáp điện lực không?

Có thể, nhưng cần tính toán kỹ hơn.

Với cáp điện lực tải lớn, cần xem xét:

• Dòng điện.
• Nhiệt sinh ra.
• Số lượng cáp.
• Khoảng cách giữa các cáp.
• Khả năng tản nhiệt.
• Derating.
• Kích thước máng.
• Support Span.
• Bán kính uốn.
• Load Capacity.

Một máng đủ rộng để chứa cáp chưa chắc đã đáp ứng yêu cầu nhiệt.

Cable Trunking có cần nắp không?

Cable Trunking thường được thiết kế như một hệ thống có nắp nhằm tăng khả năng bảo vệ cáp.

Nắp giúp:

• Hạn chế bụi.
• Hạn chế vật thể rơi vào.
• Hạn chế tiếp xúc ngoài ý muốn.
• Tạo hình thức gọn hơn.
• Bảo vệ cáp trong một số môi trường.

Tuy nhiên, khi dùng nắp kín cần xem xét ảnh hưởng đến tản nhiệt.

Cable Trunking có cần tiếp địa không?

Với hệ thống máng kim loại, yêu cầu Grounding/Bonding phải được xác định theo thiết kế điện và tiêu chuẩn áp dụng.

Cần xem xét:

• Tính liên tục điện giữa các đoạn.
• Mối nối.
• Vật liệu.
• Lớp phủ.
• Bonding Jumper nếu cần.
• Điểm kết nối với hệ thống tiếp địa.

Không nên kết luận rằng “máng kim loại tự động là dây tiếp địa”. Chức năng bảo vệ và yêu cầu liên kết điện phải được thiết kế và kiểm tra riêng.

Checklist yêu cầu báo giá Cable Trunking

Trước khi gửi yêu cầu cho nhà sản xuất, nên chuẩn bị:

Hạng mục	Thông tin
Loại	Cable Trunking
Kích thước	W × H
Chiều dài	2.5 m / 3 m hoặc theo bản vẽ
Độ dày	Theo specification
Vật liệu	Steel / Aluminum / SS304 / SS316
Bề mặt	EG / HDG / ZAM / PC
Nắp	Snap-on / Screw-fixed / Hinged
Divider	Có / Không
Tải cáp	kg/m hoặc N/m
Support Span	Khoảng cách giá đỡ
Phụ kiện	Elbow / Tee / Cross / Reducer
Bán kính co	Theo yêu cầu cáp
Giá đỡ	Bracket / Hanger
Fastener	Theo vật liệu và môi trường
Grounding/Bonding	Theo thiết kế
Hồ sơ	Catalogue / CQ / MTC / Test Report nếu yêu cầu

Checklist kiểm tra nhà cung cấp

Một nhà cung cấp Cable Trunking đáng tin cậy nên có khả năng trả lời được các câu hỏi:

1. Vật liệu nền là gì?
2. Độ dày thực tế bao nhiêu?
3. Có thể cung cấp Material Certificate không?
4. Lớp phủ là gì?
5. Chiều dày lớp phủ được kiểm soát thế nào?
6. Có Load Chart không?
7. Load Chart dựa trên tiêu chuẩn nào?
8. Support Span tương ứng là bao nhiêu?
9. Phụ kiện có đồng bộ với đoạn thẳng không?
10. Có sản xuất theo bản vẽ không?
11. Quy trình QC gồm những bước nào?
12. Có kiểm tra kích thước trước khi giao không?
13. Có packing list chi tiết không?
14. Có thể cung cấp hình ảnh sản xuất/đóng gói không?
15. Chính sách xử lý khi sản phẩm không đúng specification là gì?

Đây là những câu hỏi thực tế hơn nhiều so với việc chỉ hỏi:

“Giá bao nhiêu một mét?”

Máng cáp kín 2DE – lựa chọn theo yêu cầu công trình

Đối với một hệ thống Cable Trunking, cấu hình phù hợp phải được xác định từ tuyến cáp thực tế, không nên chọn sản phẩm chỉ dựa trên một kích thước hoặc một mức giá.

2DE có thể tiếp nhận yêu cầu theo:

• Kích thước W × H.
• Độ dày vật liệu.
• Vật liệu.
• Lớp hoàn thiện.
• Chiều dài đoạn.
• Kiểu nắp.
• Divider.
• Co, tê, cross, reducer.
• Giá đỡ.
• Bản vẽ M&E.
• BOQ của dự án.

Nếu công trình có yêu cầu cụ thể về tải, môi trường hoặc tiêu chuẩn, nên cung cấp specification ngay từ giai đoạn báo giá để cấu hình sản phẩm được xác định thống nhất trước khi sản xuất.

Câu hỏi thường gặp về Cable Trunking

Cable Trunking là gì?

Cable Trunking là hệ thống máng cáp dạng hộp kín dùng để chứa, đỡ và bảo vệ cáp. Hệ thống thường gồm thân máng, nắp và các phụ kiện chuyển hướng, nối, giảm kích thước.

Cable Trunking khác máng cáp đục lỗ như thế nào?

Cable Trunking có đáy kín và thường có nắp, trong khi máng cáp đục lỗ có các lỗ thông khí trên đáy hoặc thành. Vì vậy Cable Trunking có khả năng bảo vệ tốt hơn nhưng cần quan tâm nhiều hơn đến tản nhiệt.

Cable Trunking có dùng ngoài trời được không?

Có thể, nhưng phải chọn vật liệu và lớp hoàn thiện phù hợp. Thép EG hoặc Powder Coating thông thường không nên được mặc định là phương án cho mọi môi trường ngoài trời.

Cable Trunking nên dùng thép hay inox?

Thép thường có lợi thế về chi phí và khả năng chịu tải. Inox phù hợp hơn khi yêu cầu chống ăn mòn hoặc vệ sinh cao. Cấp inox 304 hay 316 phải dựa vào môi trường.

Máng cáp kín có cần nắp không?

Cable Trunking thường được sử dụng cùng nắp để hoàn thiện khả năng bảo vệ. Tuy nhiên, cấu hình cụ thể phụ thuộc vào thiết kế sản phẩm và yêu cầu công trình.

Độ dày máng cáp bao nhiêu là tốt?

Không có một độ dày tốt cho mọi trường hợp. Cần xét tải trọng, kích thước, kết cấu máng, Support Span và dữ liệu tải của nhà sản xuất.

Khoảng cách giá đỡ Cable Trunking bao nhiêu?

Không có một con số cố định cho mọi sản phẩm. Khoảng cách cần được xác định theo tải, kích thước, kết cấu và Load Chart của nhà sản xuất.

Có thể sản xuất Cable Trunking theo bản vẽ riêng không?

Có thể đối với các cấu hình nằm trong khả năng gia công của nhà sản xuất. Bản vẽ nên thể hiện rõ kích thước, độ dày, vật liệu, kiểu nắp, phụ kiện và yêu cầu hoàn thiện.

Kết luận

Cable Trunking – máng cáp kín phù hợp với những hệ thống cần quản lý cáp gọn, tăng mức bảo vệ khỏi bụi và tác động bên ngoài, đồng thời vẫn cho phép tiếp cận cáp thông qua nắp tháo rời.

Tuy nhiên, kết cấu kín cũng làm bài toán tản nhiệt trở nên quan trọng hơn. Vì vậy, việc lựa chọn không nên dừng ở câu hỏi “máng rộng bao nhiêu” hoặc “thép dày bao nhiêu”.

Một cấu hình đúng cần được xác định từ:

Loại cáp → số lượng cáp → tải cáp → yêu cầu tản nhiệt → kích thước → Support Span → vật liệu → lớp hoàn thiện → phụ kiện → Grounding/Bonding.

Đối với các công trình có yêu cầu kỹ thuật cao, nên yêu cầu nhà cung cấp cung cấp Load Chart, Material Specification, Finish Specification và hồ sơ kiểm tra chất lượng tương ứng với sản phẩm.

2DE có thể tiếp nhận bản vẽ M&E, BOQ hoặc bảng kích thước để xác định cấu hình máng cáp kín, phụ kiện và phương án hoàn thiện phù hợp với từng tuyến.
