Cáp Ladder (Cable Ladder) Là Gì? Hướng Dẫn Đọc Đúng Bản Vẽ Và Đặt Hàng Cho Dự Án Tiêu Chuẩn Quốc Tế

Một bản vẽ M&E của dự án FDI ghi "Cable Ladder 300x100, NEMA Class 12B, hot-dip galvanized per ASTM A123". Kỹ sư Việt Nam quen làm việc với TCVN đọc được từng chữ tiếng Anh, nhưng không chắc "Class 12B" tương đương độ dày tôn bao nhiêu, và "hot-dip galvanized per ASTM A123" có phải là mạ kẽm nhúng nóng thông thường vẫn đặt hàng trong nước hay không. Đặt sai theo phỏng đoán, kết quả nhận về có thể không đạt tải trọng ghi trong hồ sơ thiết kế gốc, hoặc bị tư vấn giám sát nước ngoài từ chối nghiệm thu vì không đúng tiêu chuẩn viện dẫn.

Đây là tình huống ngày càng phổ biến tại các khu công nghiệp có vốn đầu tư nước ngoài, nơi bản vẽ gốc dùng thuật ngữ "cáp ladder" hoặc "cable ladder" theo tiêu chuẩn Mỹ (NEMA) hoặc tiêu chuẩn quốc tế (IEC), trong khi nhà cung cấp trong nước quen làm việc theo TCVN. Bài viết này giải thích cáp ladder là gì, cách đối chiếu giữa các hệ tiêu chuẩn, và cách tránh sai lệch khi đặt hàng cho dự án có bản vẽ gốc bằng tiếng Anh.

1. Cáp ladder là gì?

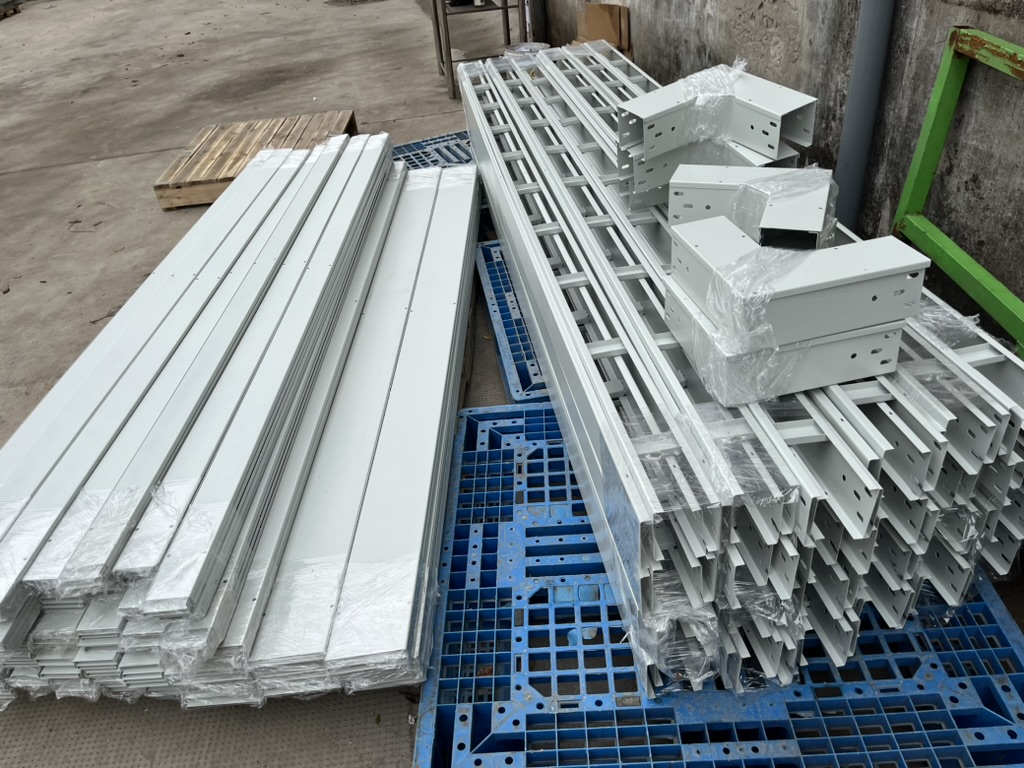

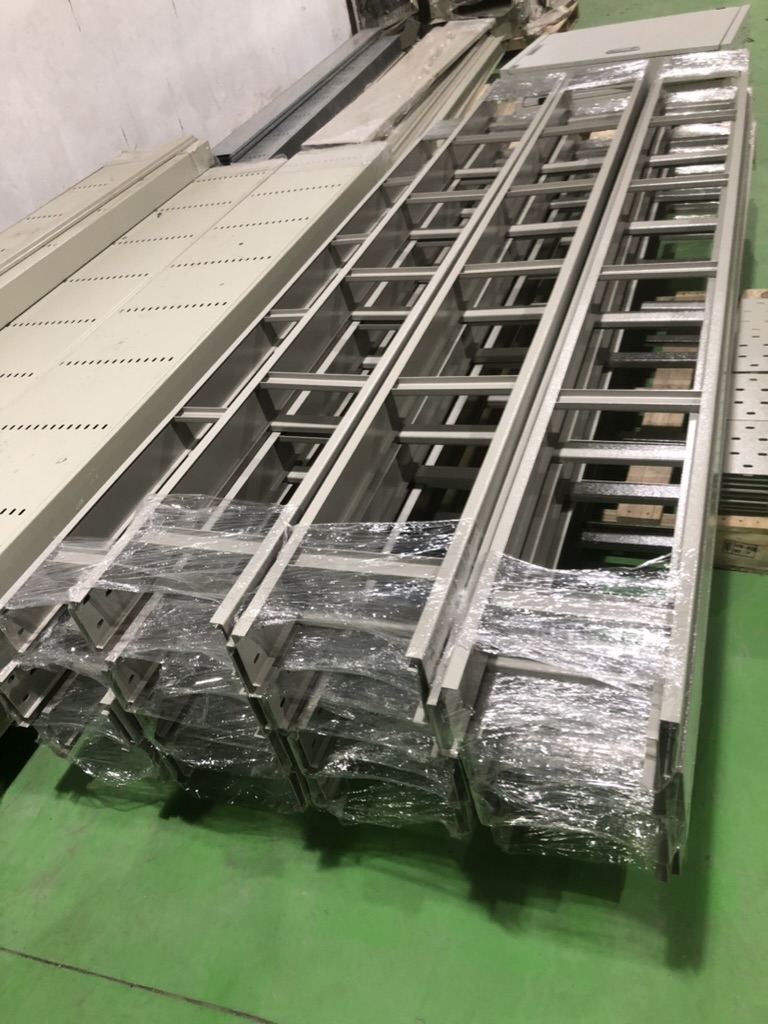

Cáp ladder, viết đầy đủ là cable ladder, là tên gọi tiếng Anh của thang cáp, một kết cấu kim loại dạng thang dùng để nâng đỡ, sắp xếp và bảo vệ hệ thống dây cáp điện. Về bản chất kỹ thuật, cáp ladder và thang cáp là cùng một sản phẩm, chỉ khác nhau ở ngôn ngữ gọi tên tùy theo bản vẽ gốc là tiếng Việt hay tiếng Anh.

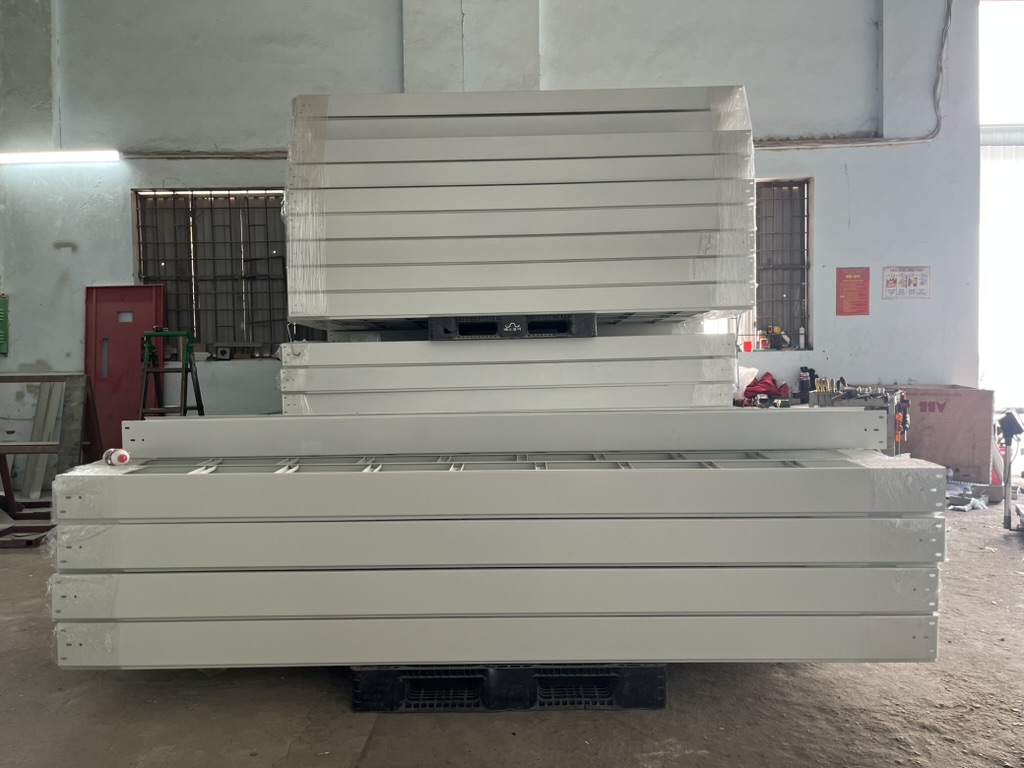

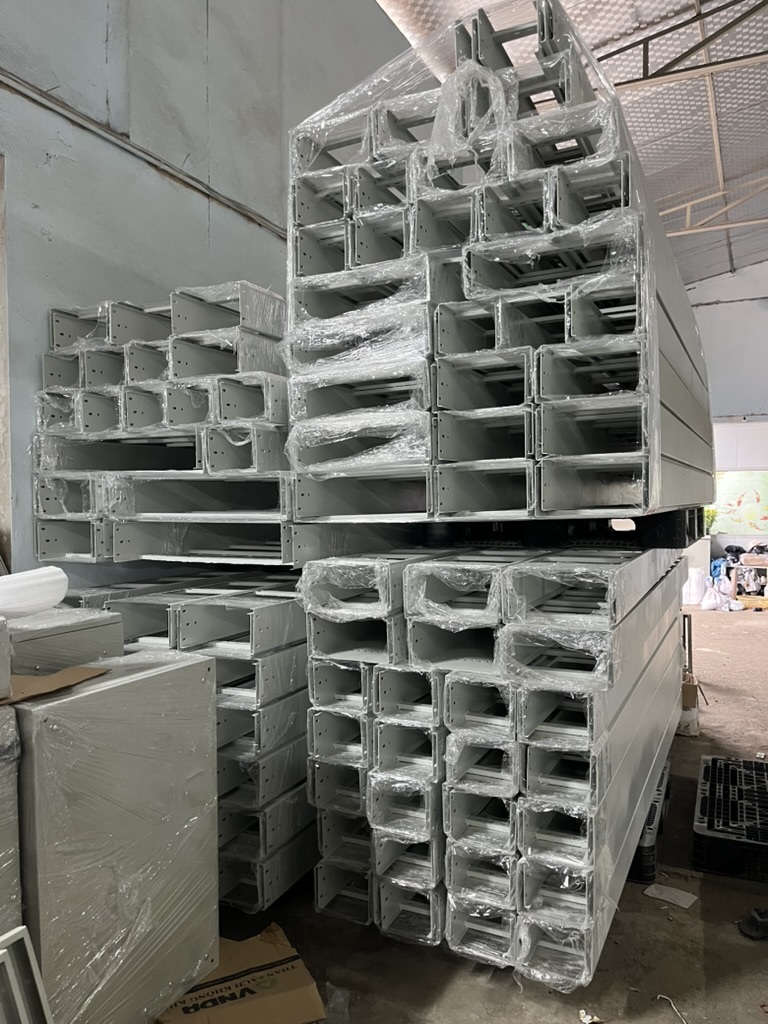

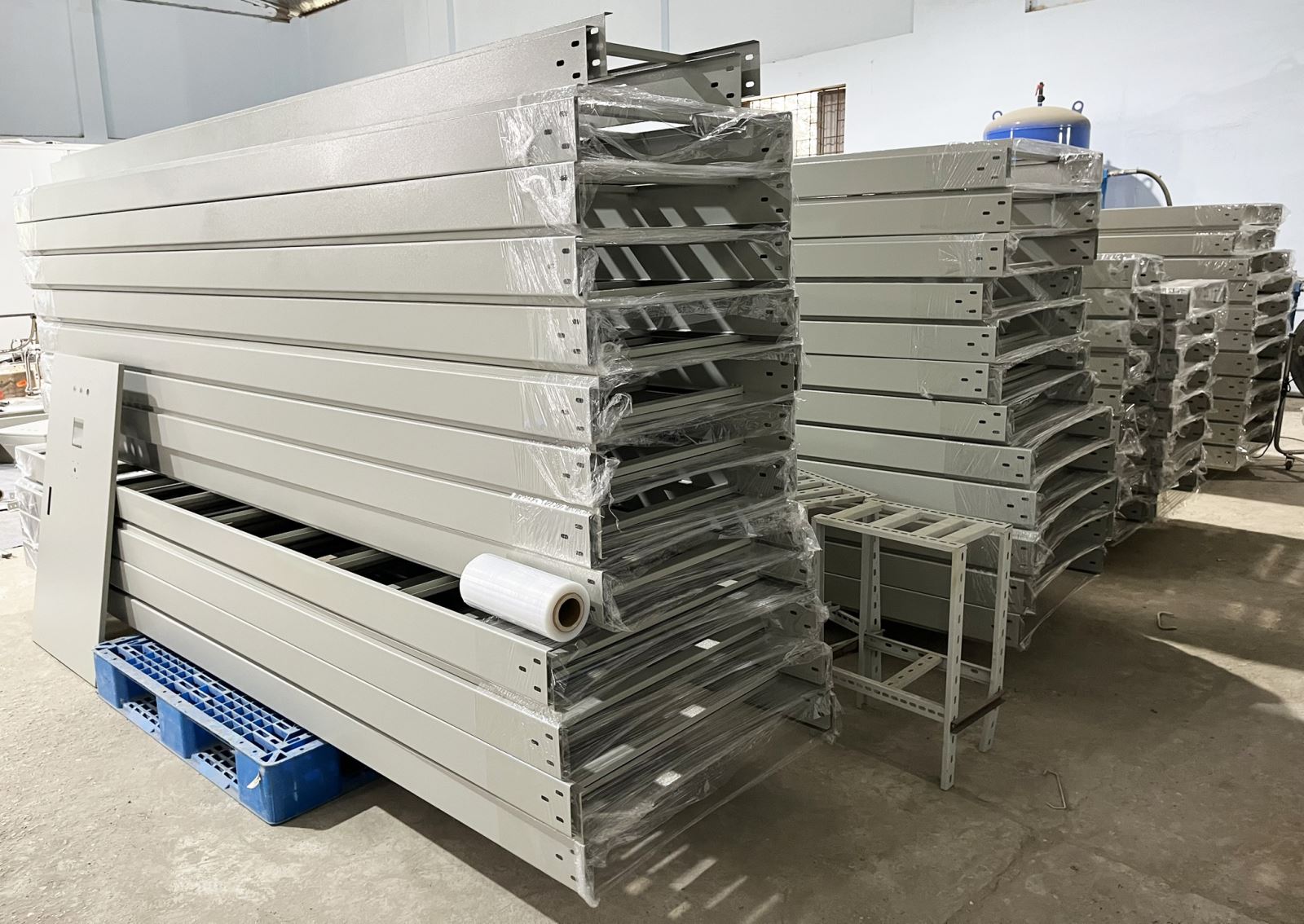

Cấu tạo gồm hai thanh dọc chịu lực chính, liên kết với các thanh ngang tạo thành cấu trúc hở giống hình một chiếc thang, cho phép tản nhiệt tốt và dễ dàng luồn thêm cáp sau khi đã lắp đặt.

Tên gọi tiếng Anh của sản phẩm này xuất hiện phổ biến trong hồ sơ thiết kế của các nhà thầu EPC quốc tế, dự án FDI, và các công trình có tư vấn giám sát nước ngoài, nơi bản vẽ kỹ thuật gốc được lập theo tiêu chuẩn Mỹ hoặc tiêu chuẩn quốc tế thay vì TCVN.

2. Vì sao thuật ngữ "ladder" xuất hiện nhiều trong bản vẽ dự án quốc tế

Các khu công nghiệp có vốn đầu tư từ Nhật Bản, Hàn Quốc, châu Âu hoặc Mỹ thường sử dụng đơn vị tư vấn thiết kế quốc tế, và bản vẽ M&E gốc được lập theo tiêu chuẩn quen thuộc với đội ngũ thiết kế đó, phổ biến nhất là NEMA (Mỹ) hoặc IEC (quốc tế, gốc châu Âu).

Khi bản vẽ được chuyển giao cho nhà thầu thi công và nhà cung cấp vật tư tại Việt Nam, phần thuật ngữ tiếng Anh thường được giữ nguyên trong hồ sơ kỹ thuật, đặc biệt với các hạng mục cần đối chiếu tiêu chuẩn chính xác như hệ thống thang máng cáp, tủ điện, thiết bị đóng cắt.

Với nhà thầu quen làm việc hoàn toàn theo TCVN, đây là điểm dễ gây sai lệch nếu không có bước đối chiếu quy đổi rõ ràng giữa hai hệ tiêu chuẩn trước khi đặt hàng vật tư.

3. Phân biệt cáp ladder với cáp tray, tránh nhầm lẫn khi đọc bản vẽ

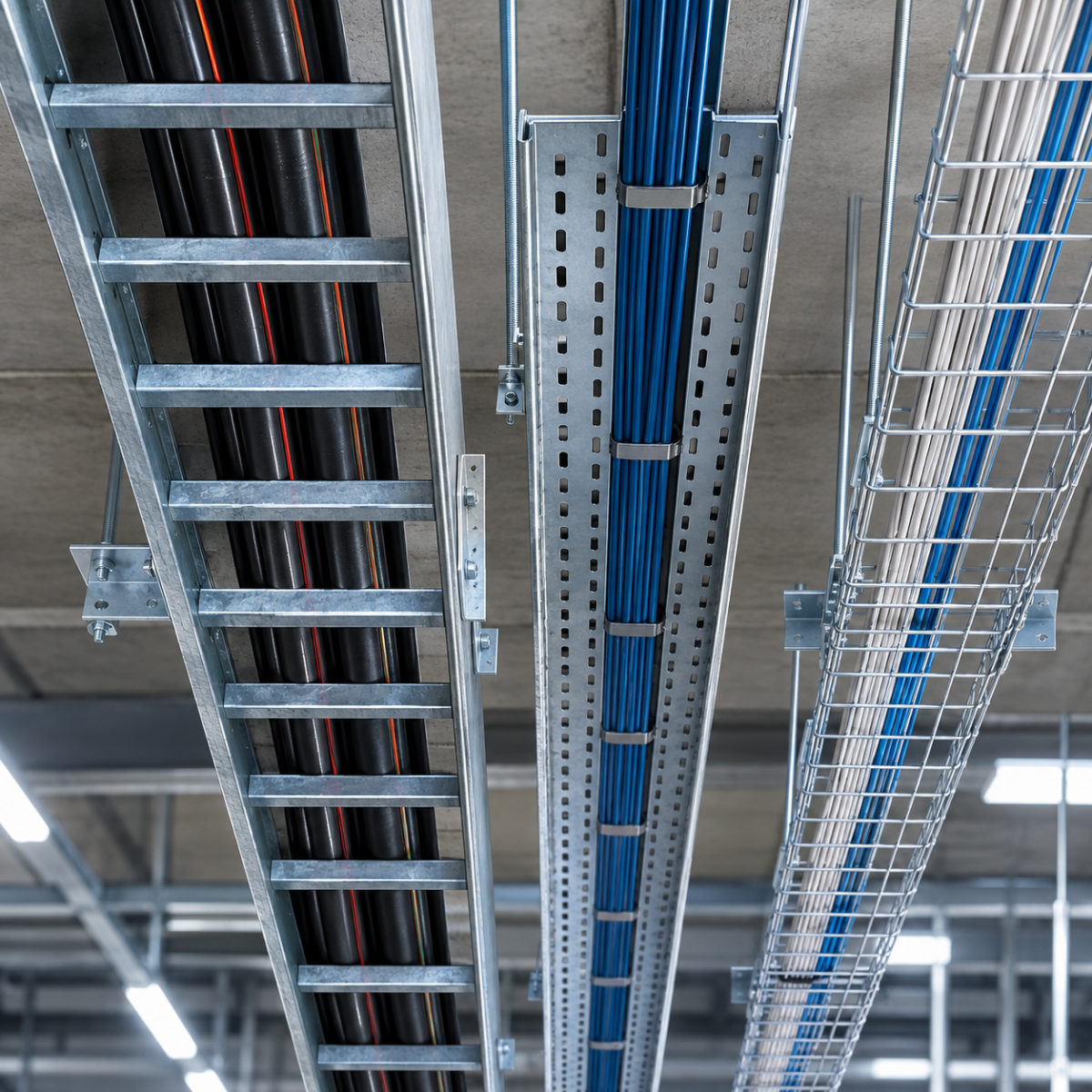

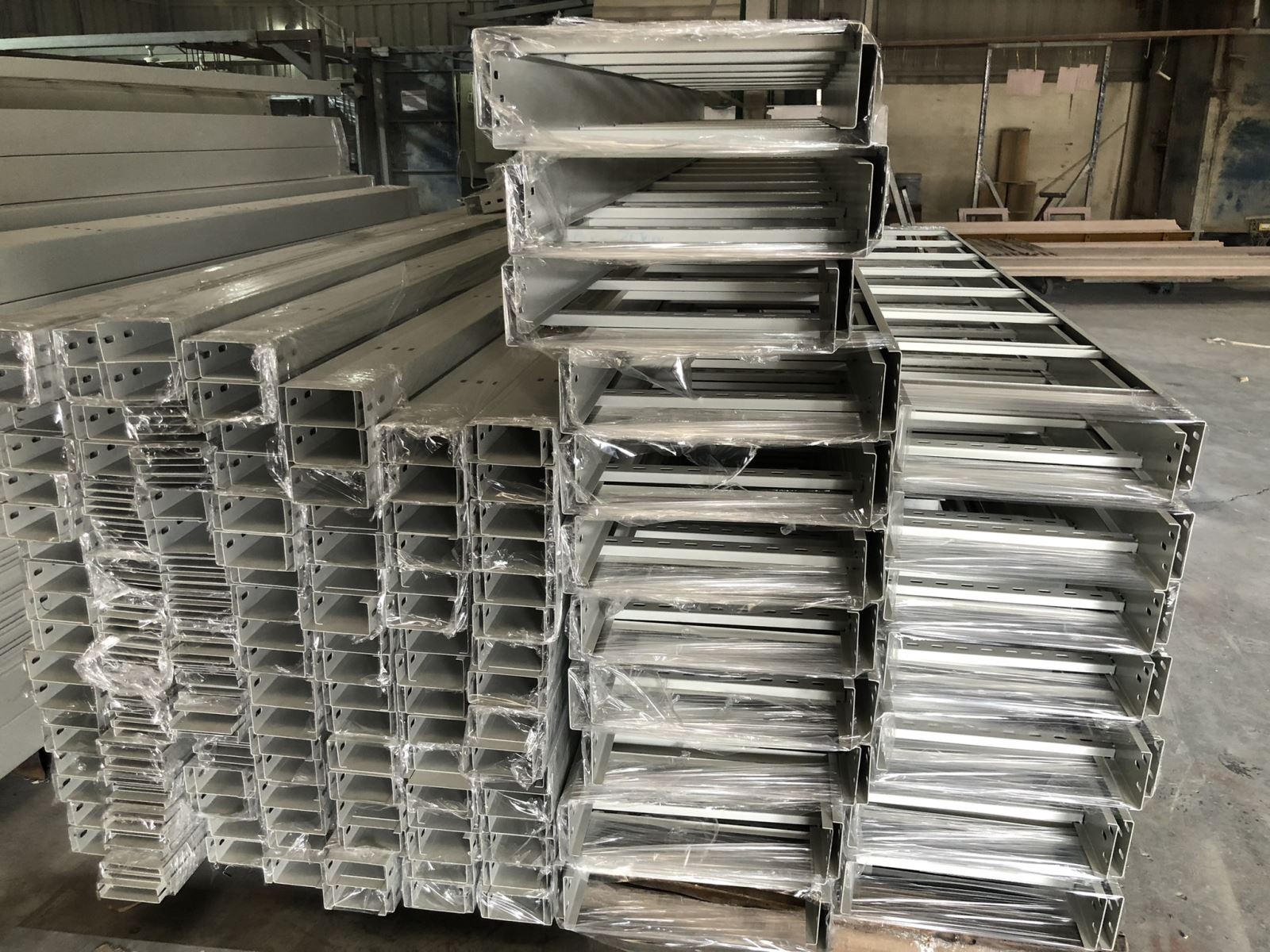

Trên bản vẽ tiếng Anh, hai thuật ngữ dễ gây nhầm lẫn nhất là cable ladder (cáp ladder, tương đương thang cáp) và cable tray (cáp tray, tương đương máng cáp). Cả hai đều dùng để đi dây cáp, nhưng khác nhau về cấu trúc và ứng dụng.

Nhầm lẫn phổ biến nhất là đọc "cable tray" trên bản vẽ rồi hiểu chung chung là "thang máng cáp" mà không xác định rõ là loại đáy kín, đục lỗ hay dạng lưới, dẫn đến đặt sai loại sản phẩm dù đúng kích thước ghi trên bản vẽ.

4. Tiêu chuẩn quốc tế cho cáp ladder: NEMA VE 1, IEC 61537, và TCVN

NEMA VE 1 là tiêu chuẩn của Hiệp hội các nhà sản xuất thiết bị điện Mỹ (National Electrical Manufacturers Association), quy định kết cấu, tải trọng và phân loại cho hệ thống cable tray bao gồm cả cable ladder. Tiêu chuẩn này phân loại sản phẩm theo cấp tải trọng và cấp độ võng cho phép, thường được viện dẫn trong các dự án theo chuẩn thiết kế Mỹ.

IEC 61537 là tiêu chuẩn quốc tế về hệ thống quản lý cáp, bao gồm cable tray và cable ladder, quy định về kết cấu, phương pháp thử tải trọng và độ võng cho phép. Đây là tiêu chuẩn được viện dẫn phổ biến hơn ở các dự án châu Âu và nhiều dự án tại Việt Nam có yếu tố quốc tế.

TCVN tại Việt Nam hiện chủ yếu quy định về vật liệu và lớp phủ bảo vệ (mạ kẽm, sơn tĩnh điện), trong khi phần kết cấu và tải trọng thường được đối chiếu theo IEC 61537 do chưa có một TCVN riêng biệt đầy đủ dành cho cable ladder.

Khi bản vẽ dự án viện dẫn NEMA VE 1, nhà cung cấp trong nước cần quy đổi thông số sang hệ đo lường và cách phân loại quen thuộc tại Việt Nam, thay vì áp dụng trực tiếp bảng kích thước tiêu chuẩn nội địa mà bỏ qua yêu cầu gốc của bản vẽ.

5. Bảng quy đổi kích thước và tải trọng giữa các hệ tiêu chuẩn

(Bảng mang tính hướng dẫn quy đổi tổng quát. Với từng dự án cụ thể, cần đối chiếu chính xác thông số gốc trên bản vẽ với bảng quy đổi chính thức, vì cách làm tròn và quy ước có thể khác nhau giữa các tiêu chuẩn.)

Điểm cần đặc biệt lưu ý: kích thước quy đổi ra milimet có thể không trùng khớp hoàn toàn với kích thước sản xuất tiêu chuẩn tại Việt Nam. Ví dụ 18 inch quy đổi ra xấp xỉ 457mm, trong khi kích thước phổ biến trong nước thường là 450mm hoặc 500mm. Khoảng chênh lệch nhỏ này cần được xác nhận với đơn vị thiết kế trước khi sản xuất, tránh trường hợp lắp đặt xong mới phát hiện không khớp với thiết bị đấu nối theo kích thước gốc.

6. Cách đọc ký hiệu cáp ladder trên bản vẽ theo tiêu chuẩn NEMA

Ký hiệu phân loại theo NEMA VE 1 thường gồm một con số thể hiện cấp tải trọng và một chữ cái thể hiện cấp độ võng cho phép, ví dụ dạng "Class 12B" hoặc "Class 20A". Con số càng lớn thường tương ứng với khả năng chịu tải càng cao, còn chữ cái phân biệt mức độ võng tối đa cho phép ở nhịp treo tiêu chuẩn của tiêu chuẩn này.

Vì cách phân loại này không có tương đương trực tiếp trong hệ thống kích thước theo độ dày tôn quen thuộc tại Việt Nam, cách làm đúng là yêu cầu đơn vị thiết kế cung cấp giá trị tải trọng cụ thể (tính bằng lbs/ft hoặc đã quy đổi sang kg/m) thay vì chỉ dựa vào ký hiệu Class để tự suy đoán độ dày tôn tương ứng.

Ngoài ký hiệu phân loại tải trọng, bản vẽ theo tiêu chuẩn quốc tế thường ghi rõ tiêu chuẩn vật liệu áp dụng, ví dụ "hot-dip galvanized per ASTM A123" hoặc "pre-galvanized per ASTM A653". Đây là các tiêu chuẩn Mỹ về lớp mạ kẽm, cần được đối chiếu với thông số mạ kẽm mà nhà sản xuất trong nước đang áp dụng để xác nhận có tương đương hay không, tránh chỉ dịch nghĩa đen "mạ kẽm nhúng nóng" mà bỏ qua yêu cầu cụ thể về độ dày lớp mạ theo ASTM.

7. Vật liệu và lớp phủ theo tiêu chuẩn quốc tế

Bản vẽ quốc tế thường phân biệt rõ giữa pre-galvanized (thép được mạ kẽm trước khi gia công, tương đương gần với mạ kẽm điện phân hoặc tôn mạ kẽm sẵn tại Việt Nam) và hot-dip galvanized after fabrication (mạ kẽm nhúng nóng sau khi đã gia công thành phẩm, tương đương mạ kẽm nhúng nóng theo cách hiểu phổ biến trong nước).

Sự khác biệt này quan trọng vì hot-dip galvanized after fabrication cho lớp mạ phủ đều cả các mối hàn và cạnh cắt, trong khi pre-galvanized có phần kim loại lộ ra tại các vị trí cắt, đột lỗ sau khi gia công, có nguy cơ ăn mòn sớm hơn tại đúng những vị trí đó nếu không được xử lý bổ sung.

Khi bản vẽ chỉ ghi "galvanized" mà không rõ là pre-galvanized hay hot-dip sau gia công, cần làm rõ với đơn vị thiết kế trước khi đặt hàng, vì hai lựa chọn này có chi phí và độ bền khác nhau đáng kể.

8. Cách quy đổi tải trọng khi bản vẽ dùng đơn vị Anh-Mỹ

Tải trọng trong tiêu chuẩn NEMA VE 1 thường được biểu thị bằng đơn vị pound trên foot (lbs/ft) tại một nhịp treo tiêu chuẩn nhất định, phổ biến là nhịp 12 feet (xấp xỉ 3,66m). Khi quy đổi sang hệ mét để đối chiếu với bảng SWL theo kg/m tại nhịp treo phổ biến ở Việt Nam (thường 1,5m đến 2,0m), cần lưu ý rằng tải trọng cho phép không quy đổi tuyến tính đơn giản theo tỷ lệ chiều dài nhịp, vì độ võng của kết cấu dầm phụ thuộc vào lũy thừa bậc bốn của chiều dài nhịp theo công thức cơ học kết cấu.

Vì vậy, cách quy đổi chính xác nhất là yêu cầu đơn vị thiết kế cung cấp giá trị tải trọng thực tế của công trình (tổng trọng lượng cáp dự kiến trên mỗi mét dài), sau đó đối chiếu trực tiếp với bảng SWL theo nhịp treo thực tế sẽ áp dụng tại công trình, thay vì cố gắng quy đổi máy móc từ bảng phân loại Class của NEMA sang bảng độ dày tôn nội địa.

9. Những sai lầm thường gặp khi đặt hàng theo bản vẽ quốc tế

Dịch nghĩa đen thuật ngữ tiếng Anh mà không xác nhận tiêu chuẩn cụ thể đi kèm, ví dụ chỉ đọc "galvanized" rồi mặc định là mạ kẽm nhúng nóng thông thường mà không kiểm tra rõ là pre-galvanized hay hot-dip sau gia công.

Quy đổi kích thước từ inch sang milimet bằng cách làm tròn tùy ý, dẫn đến sai lệch vài milimet đủ để không khớp với thiết bị đấu nối theo kích thước gốc trong bản vẽ.

Suy đoán độ dày tôn từ ký hiệu phân loại Class của NEMA mà không có giá trị tải trọng cụ thể để đối chiếu, dẫn đến chọn sai độ dày so với yêu cầu chịu tải thực tế của thiết kế gốc.

Không xác nhận lại với đơn vị tư vấn giám sát nước ngoài trước khi thay thế vật tư theo tiêu chuẩn nội địa, khiến vật tư bị từ chối khi nghiệm thu dù về mặt kỹ thuật có thể tương đương.

Chọn nhà cung cấp chỉ quen làm theo TCVN, không có kinh nghiệm đối chiếu tiêu chuẩn quốc tế, khiến toàn bộ trách nhiệm quy đổi và xác nhận tương đương dồn về phía nhà thầu thi công.

10. Vì sao nên làm việc với nhà sản xuất hiểu cả hai hệ tiêu chuẩn

Với các dự án có bản vẽ gốc bằng tiếng Anh, việc làm việc với một nhà sản xuất chỉ biết áp dụng TCVN nội địa tạo ra rủi ro sai lệch ở chính bước quy đổi tiêu chuẩn, trước cả khi bắt đầu sản xuất. Ngược lại, việc tự đặt hàng trực tiếp theo tiêu chuẩn nước ngoài mà không có đơn vị trong nước hỗ trợ đối chiếu cũng khiến nhà thầu khó kiểm soát tiến độ và chi phí.

2DE Việt Nam sản xuất trực tiếp thang cáp, máng cáp tại nhà máy riêng ở Km16+390 Đại lộ Thăng Long, xã Quốc Oai, TP. Hà Nội, làm việc với cả bản vẽ theo TCVN lẫn bản vẽ viện dẫn tiêu chuẩn quốc tế của các dự án FDI, khu công nghiệp có yếu tố nước ngoài. Với các bản vẽ ghi thông số theo NEMA hoặc IEC, đội kỹ thuật 2DE hỗ trợ đối chiếu và quy đổi trước khi báo giá, giảm rủi ro sai lệch tiêu chuẩn cho nhà thầu thi công.

11. Câu hỏi thường gặp

Cáp ladder và thang cáp có phải là một sản phẩm không? Có. Cáp ladder là tên gọi tiếng Anh của thang cáp, cùng một sản phẩm, chỉ khác ngôn ngữ gọi tên trên bản vẽ.

NEMA VE 1 và IEC 61537 khác nhau như thế nào? NEMA VE 1 là tiêu chuẩn của Mỹ, phân loại theo hệ thống Class dựa trên tải trọng và độ võng cho phép. IEC 61537 là tiêu chuẩn quốc tế, quy định kết cấu và phương pháp thử theo cách tiếp cận khác. Hai tiêu chuẩn không quy đổi trực tiếp một-một, cần đối chiếu theo giá trị tải trọng cụ thể.

Làm sao biết bản vẽ dùng tiêu chuẩn nào? Kiểm tra phần ghi chú kỹ thuật hoặc bảng chú giải trên bản vẽ, thường ghi rõ tiêu chuẩn viện dẫn ngay cạnh ký hiệu sản phẩm hoặc trong phần specification riêng của hồ sơ thiết kế.

2DE có sản xuất theo tiêu chuẩn NEMA hoặc IEC không? 2DE hỗ trợ đối chiếu và quy đổi thông số từ bản vẽ theo NEMA hoặc IEC sang thông số sản xuất phù hợp, đảm bảo tương đương về tải trọng và chất lượng vật liệu trước khi sản xuất.

Có cần xác nhận với tư vấn giám sát trước khi thay đổi vật tư không? Có. Với dự án có tư vấn giám sát nước ngoài, nên xác nhận trước bằng văn bản về việc vật tư thay thế có tương đương tiêu chuẩn gốc hay không, tránh bị từ chối khi nghiệm thu.

12. Kết luận

Cáp ladder không phải một sản phẩm khác biệt so với thang cáp, mà là cùng một sản phẩm được gọi tên theo ngôn ngữ và tiêu chuẩn của bản vẽ gốc. Với các dự án FDI hoặc có yếu tố quốc tế, rủi ro lớn nhất không nằm ở việc tìm mua sản phẩm, mà ở bước quy đổi thông số giữa các hệ tiêu chuẩn: từ ký hiệu Class của NEMA sang độ dày tôn cụ thể, từ đơn vị inch và pound sang milimet và kilogram, và từ các tiêu chuẩn vật liệu ASTM sang thông số mạ kẽm quen thuộc trong nước.

Với các dự án có bản vẽ gốc bằng tiếng Anh, 2DE Việt Nam hỗ trợ đội ngũ kỹ thuật đối chiếu tiêu chuẩn ngay từ bước đọc bản vẽ, sản xuất trực tiếp tại nhà máy ở Quốc Oai, Hà Nội, giúp nhà thầu tránh sai lệch thông số trước khi vật tư được lắp đặt vào công trình.

Bạn đang có bản vẽ dự án viện dẫn tiêu chuẩn NEMA hoặc IEC cho hệ thống cáp ladder? Gửi bản vẽ hoặc phần specification kỹ thuật cho đội ngũ 2DE Việt Nam qua hotline/Zalo để được hỗ trợ đối chiếu tiêu chuẩn và nhận báo giá chi tiết trong ngày.
