Cáp Ladder Là Gì? Tất Tần Tật Từ A-Z Về Thang Cáp Điện Chuẩn Kỹ Thuật



Cáp ladder (thang cáp điện) là giải pháp quản lý hệ thống dây dẫn tối ưu cho các công trình công nghiệp, tòa nhà cao tầng, data center và nhà máy sản xuất. Với thiết kế dạng thang thoáng, cáp ladder giúp tản nhiệt vượt trội, dễ dàng bảo trì và có khả năng chịu tải lớn. Bài viết dưới đây sẽ cung cấp đầy đủ kiến thức từ định nghĩa, cấu tạo, phân loại, ứng dụng đến hướng dẫn chọn mua và lắp đặt thang cáp chuyên nghiệp.

1. Cáp Ladder Là Gì?

Cáp ladder (hay còn gọi là thang cáp điện, cable ladder, thang máng cáp) là một kết cấu kim loại dạng thang, dùng để đỡ dây và cáp điện trong các tòa nhà, nhà máy hay khu công nghiệp. Mục đích chính là tổ chức, hỗ trợ và bảo vệ hệ thống dây dẫn một cách ngăn nắp và an toàn.

Trong tiếng Anh, cáp ladder được gọi là "cable ladder" hoặc "ladder type cable tray". Tại Việt Nam, sản phẩm này còn được biết đến với các tên gọi như thang cáp, thang điện, thang máng cáp.

Điểm khác biệt cốt lõi

Khác với các loại máng cáp kín như cable tray hay trunking, cáp ladder có cấu trúc mở dạng bậc thang (gồm hai thanh ray dọc và các thanh ngang nối giữa). Thiết kế thoáng này giúp:

• Tản nhiệt vượt trội cho các bó cáp lớn, đặc biệt quan trọng với hệ thống điện công suất cao

• Dễ dàng kiểm tra, bảo trì và bổ sung dây mới mà không cần tháo dỡ toàn bộ hệ thống

• Khả năng chịu tải lớn nhờ kết cấu khung thép vững chắc

💡 Ghi nhớ: Cáp ladder = thang cáp = giải pháp đi dây dạng thang, thoáng, chịu lực tốt, dễ bảo trì.

---

2. Cấu Tạo Của Cáp Ladder

Một hệ thống cáp ladder hoàn chỉnh được cấu thành từ các bộ phận chính sau:

2.1 Thanh Dọc (Side Rail)

Hai thanh ray dọc chạy song song ở hai bên, đóng vai trò là xương sống chịu toàn bộ khối lượng dây cáp và giữ ổn định tổng thể cho hệ thống.

2.2 Thanh Ngang (Rung)

Các thanh ngang nối giữa hai thanh dọc, thường cách nhau 200–300mm. Thanh ngang có nhiệm vụ đỡ dây cáp và tạo ra các khe hở giúp tản nhiệt hiệu quả.

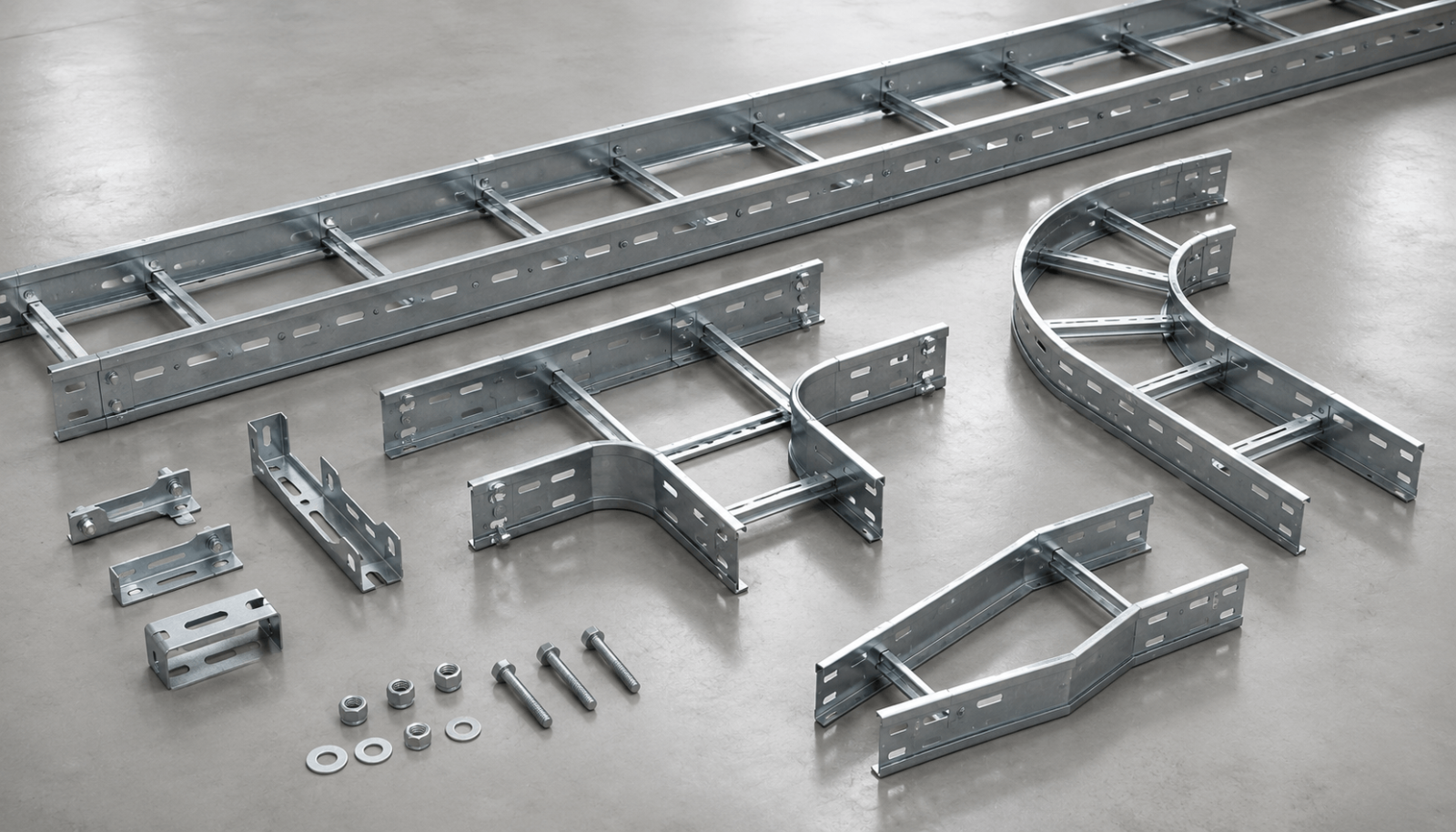

2.3 Phụ Kiện Đi Kèm

Một hệ thống thang cáp hoàn chỉnh cần có các phụ kiện:

Phụ Kiện	Công Dụng
Thang cáp thẳng	Đoạn thẳng tiêu chuẩn, dài 2,5–3m
Co ngang (Horizontal Elbow)	Chuyển hướng ngang 90°
Co đứng trong/ngoài	Chuyển hướng lên/xuống
Ngã ba (Tee)	Chia tuyến cáp thành 3 hướng
Giảm (Reducer)	Kết nối hai kích thước khác nhau
Chân đỡ / Giá treo	Cố định thang cáp vào trần/tường/sàn

2.4 Thông Số Kỹ Thuật Cơ Bản

Theo các nhà sản xuất, cáp ladder có các thông số phổ biến:

• Chiều dài tiêu chuẩn: 2,5m – 3m/cây

• Chiều rộng: 75mm – 1.500mm

• Chiều cao: 50mm – 200mm

• Độ dày vật liệu: 1,0mm – 2,5mm (phổ biến: 1,2mm; 1,5mm; 2,0mm)

---

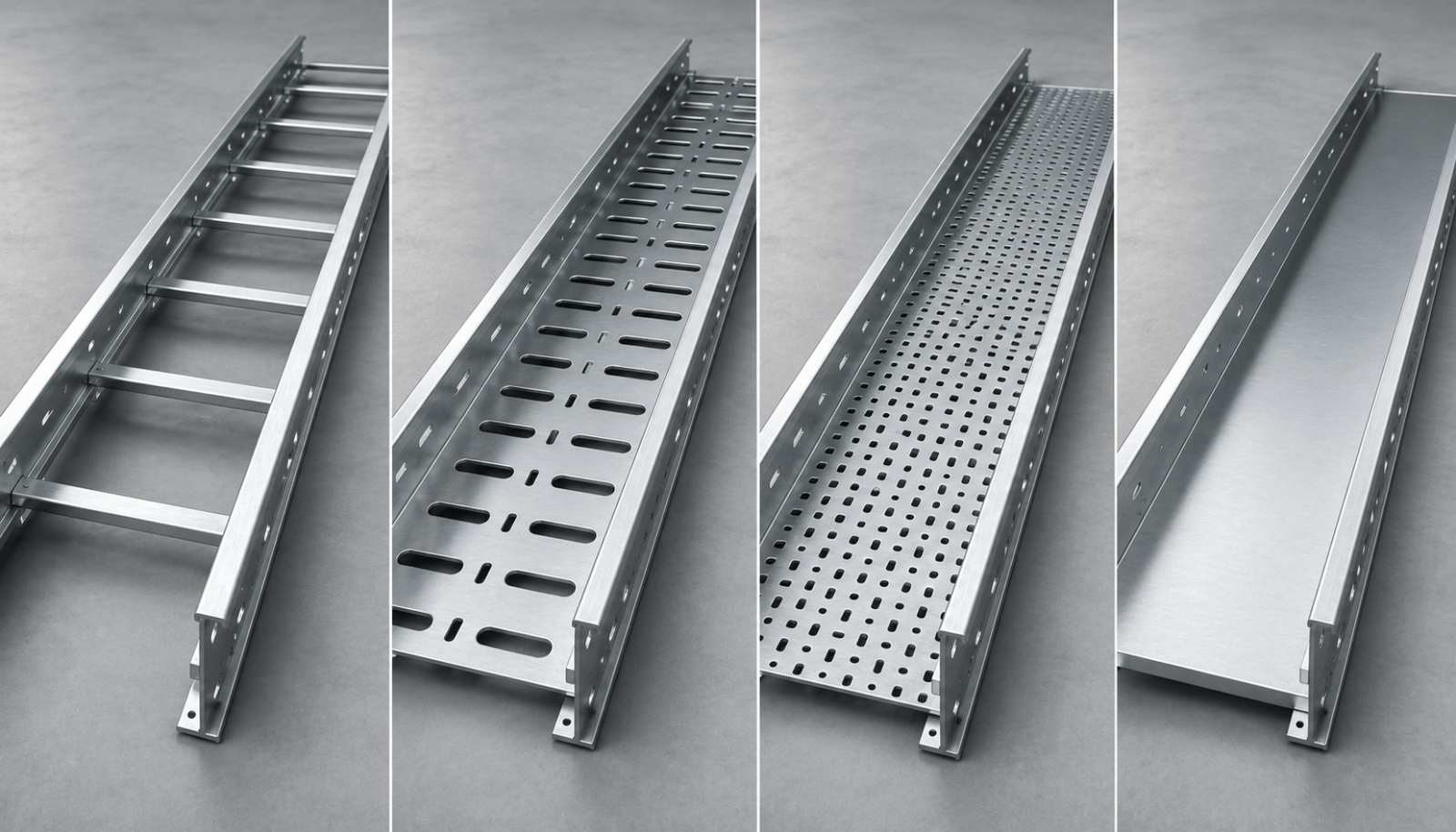

3. Phân Loại Cáp Ladder

Dựa trên cấu trúc đáy và thiết kế, cáp ladder được chia thành các loại chính sau:

3.1 Cáp Ladder Dạng Khay Thông Thường (Ladder Cable Tray)

Đây là loại thang cáp cơ bản nhất với các thanh ngang song song, tạo thành cấu trúc dạng thang mở. Phù hợp với hầu hết các ứng dụng công nghiệp và dân dụng.

3.2 Cáp Ladder Thông Gió (Ventilated Ladder Cable Tray)

Thiết kế với các khe hở tối đa, giúp lưu thông không khí tốt nhất. Loại này đặc biệt phù hợp với các hệ thống cáp điện công suất lớn, yêu cầu tản nhiệt nhanh.

3.3 Cáp Ladder Có Lỗ (Perforated Cable Tray)

Đáy có đục lỗ (chiếm khoảng 60% diện tích mặt đáy), vừa đảm bảo thông gió vừa giữ cáp nhỏ không bị tuột. Đây là lựa chọn cân bằng giữa thông thoáng và bảo vệ cáp.

3.4 Cáp Ladder Đáy Liền (Solid Bottom Cable Tray)

Đáy được bịt kín hoàn toàn, ưu tiên bảo vệ cáp khỏi bụi bẩn và tác động cơ học. Phù hợp với môi trường có nhiều bụi hoặc yêu cầu bảo vệ cáp tối đa.

Loại	Thông Gió	Bảo Vệ Cáp	Tải Trọng	Ứng Dụng Điển Hình
Ladder (thang hở)	⭐⭐⭐⭐⭐	⭐⭐	⭐⭐⭐⭐⭐	Cáp điện lực, nhà máy
Ventilated (thông gió)	⭐⭐⭐⭐⭐	⭐⭐	⭐⭐⭐⭐	Khu vực nhiệt độ cao
Perforated (có lỗ)	⭐⭐⭐⭐	⭐⭐⭐⭐	⭐⭐⭐⭐	Hệ thống điều khiển
Solid Bottom (đáy liền)	⭐⭐	⭐⭐⭐⭐⭐	⭐⭐⭐	Bảo vệ cáp tối ưu



---

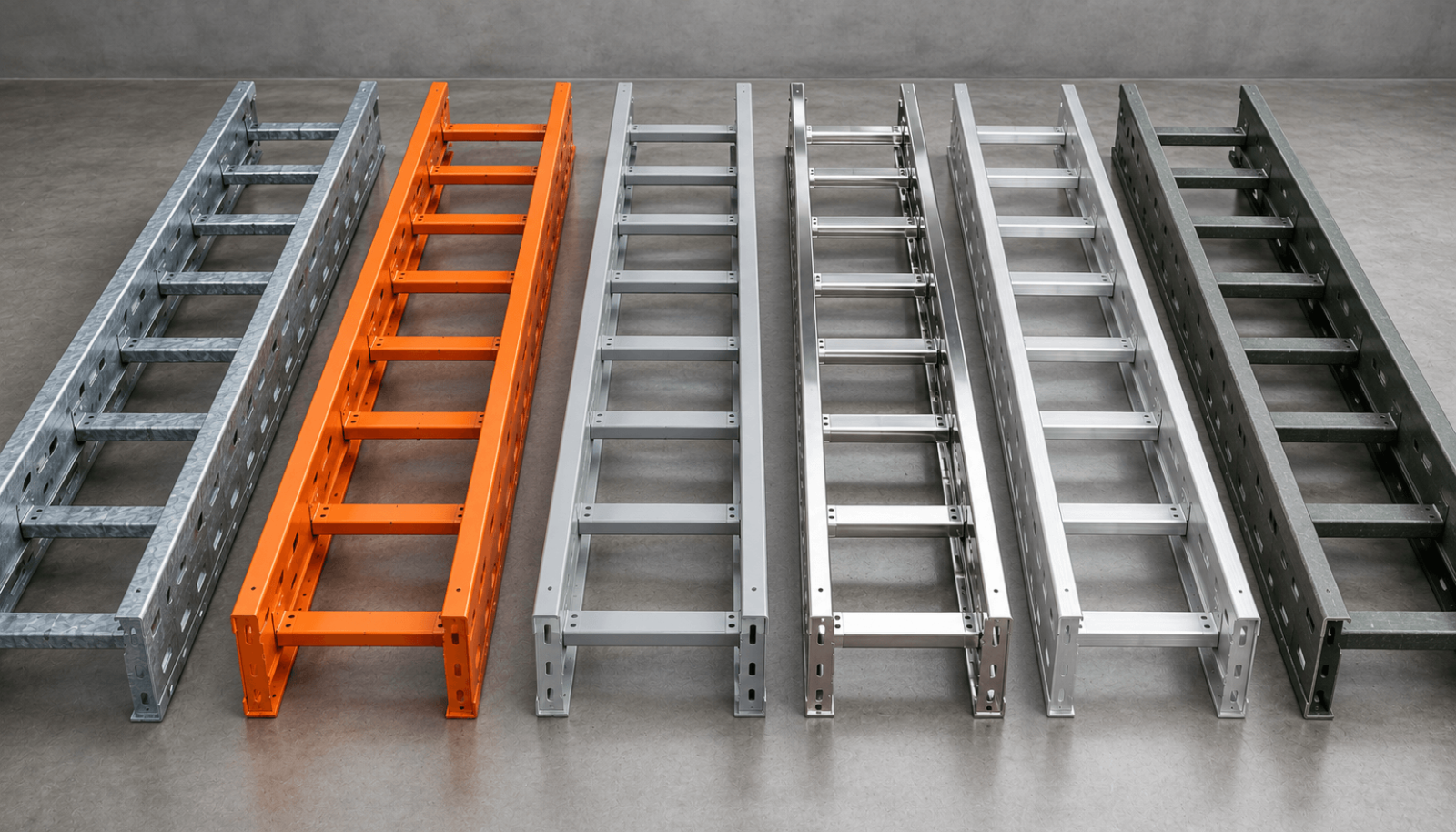

4. Vật Liệu Sản Xuất Cáp Ladder

Tùy thuộc vào môi trường lắp đặt và yêu cầu kỹ thuật, cáp ladder được sản xuất từ các vật liệu sau:

4.1 Thép Mạ Kẽm Nhúng Nóng

• Đặc điểm: Chống ăn mòn tốt, độ bền cao, giá thành hợp lý

• Ứng dụng: Phù hợp với môi trường ngoài trời, khu vực ẩm ướt, nhà xưởng

• Giá tham khảo: Thang cáp 200x100 mạ kẽm nhúng nóng khoảng 189.000 – 245.000 đ/sản phẩm

4.2 Thép Sơn Tĩnh Điện

• Đặc điểm: Giá thành rẻ, đa dạng màu sắc (trắng, xám, cam...)

• Ứng dụng: Khu vực khô ráo, trong nhà

• Giá tham khảo: Thang cáp 200x100 sơn tĩnh điện khoảng 95.000 – 176.000 đ/sản phẩm

4.3 Thép Không Gỉ (Inox 201, 304, 316)

• Đặc điểm: Chống ăn mòn và chịu nhiệt độ cao tốt nhất

• Ứng dụng: Môi trường hóa chất, thực phẩm, bệnh viện, ngoài trời khắc nghiệt

4.4 Nhôm

• Đặc điểm: Nhẹ, thẩm mỹ cao, không gỉ

• Ứng dụng: Công trình yêu cầu trọng lượng nhẹ, thẩm mỹ

4.5 Composite

• Đặc điểm: Không dẫn điện, chống ăn mòn tuyệt đối

• Ứng dụng: Môi trường có hóa chất ăn mòn, yêu cầu cách điện

---

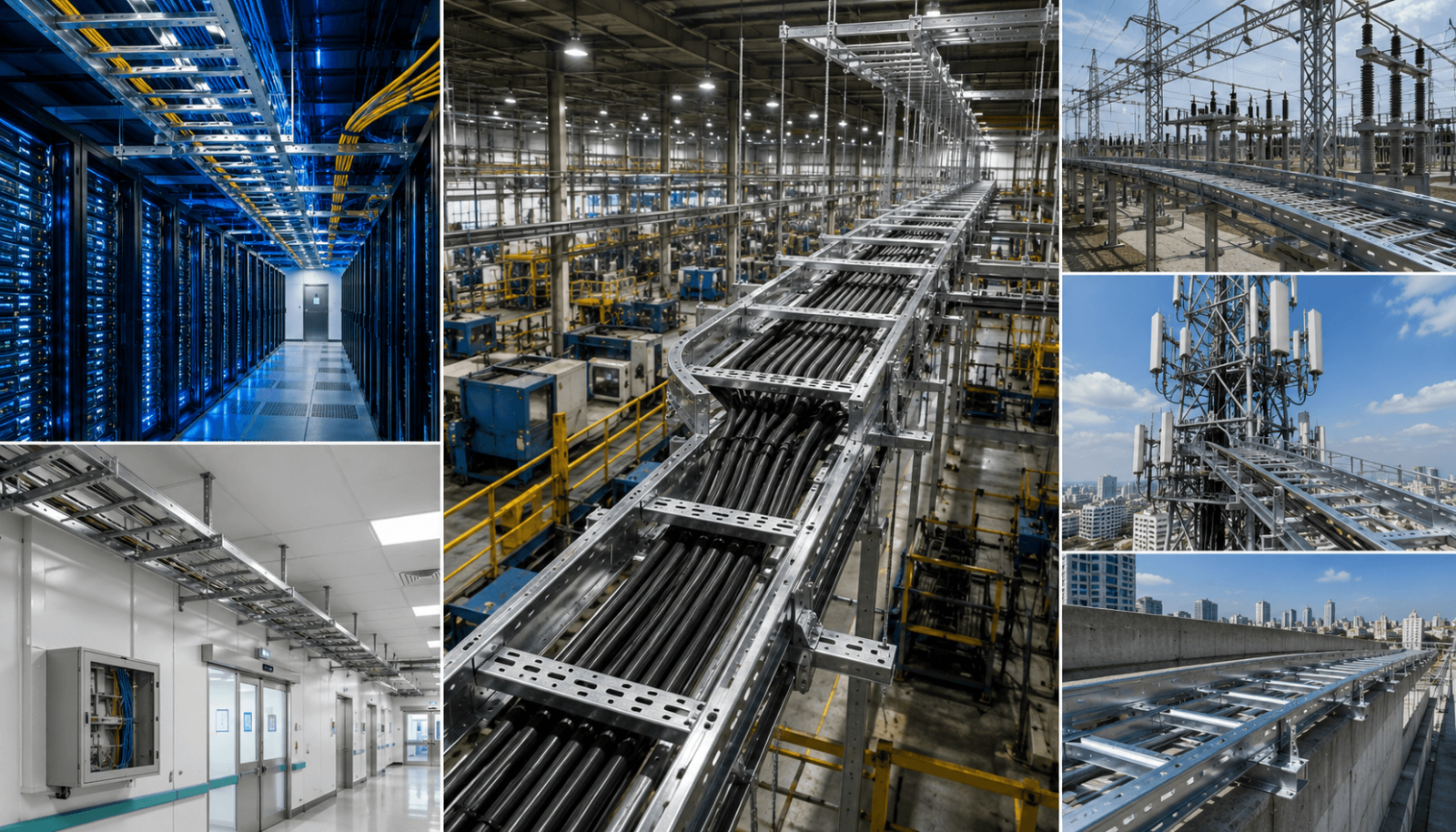

5. Ứng Dụng Của Cáp Ladder Trong Thực Tế

Thang cáp điện được ứng dụng rộng rãi trong nhiều lĩnh vực:

5.1 Data Center & Phòng Server

Trong các trung tâm dữ liệu, hàng trăm sợi cáp mạng và cáp nguồn cần được quản lý gọn gàng. Cáp ladder giúp:

• Phân luồng cáp rõ ràng

• Tản nhiệt cho các bó cáp dày đặc

• Dễ dàng thêm/sửa cáp mà không ảnh hưởng hệ thống

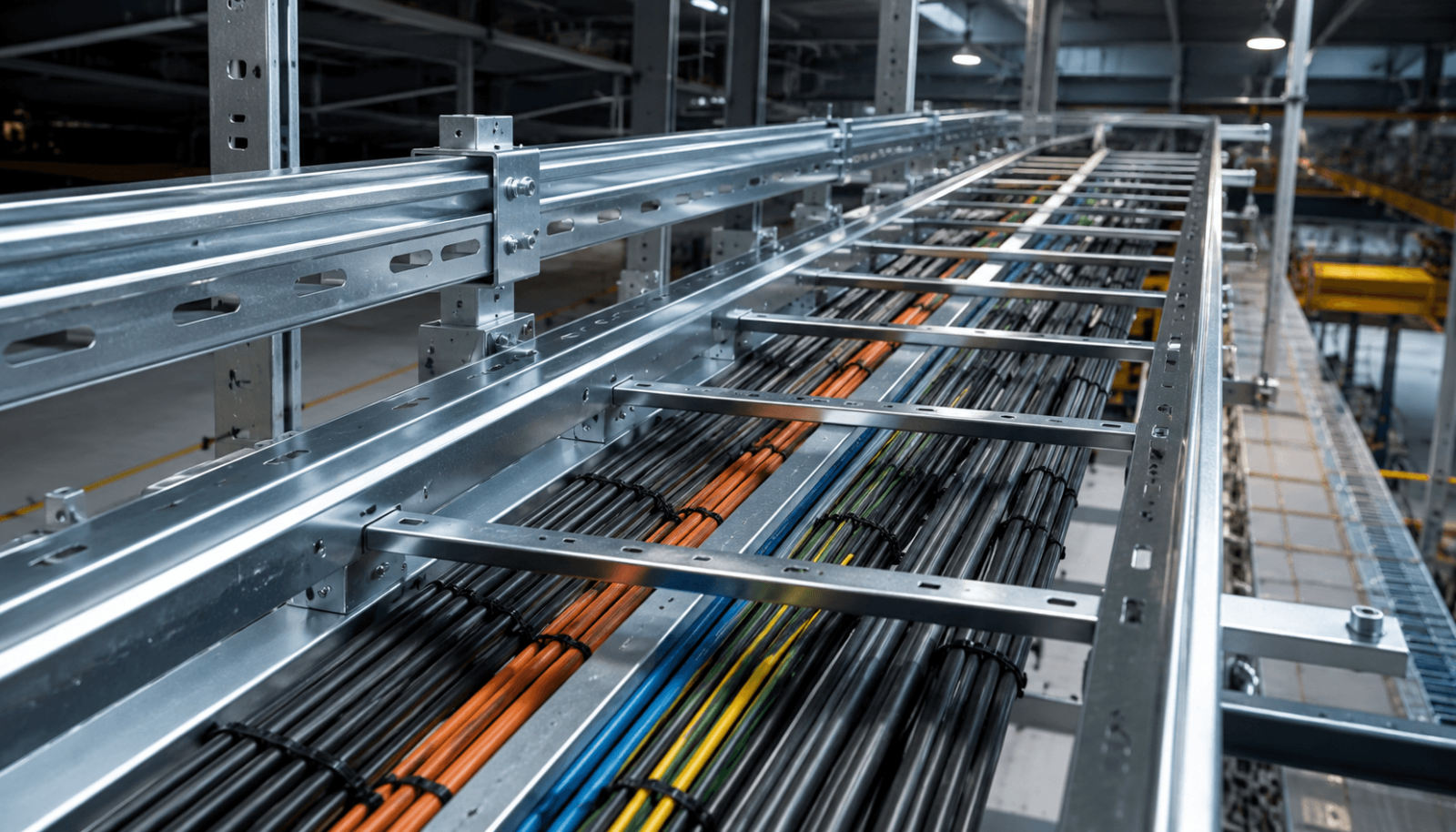

5.2 Công Nghiệp & Nhà Máy

Tại các nhà máy sản xuất, xí nghiệp, thang cáp là giải pháp đi dây tiêu chuẩn cho:

• Hệ thống điện động lực

• Cáp điều khiển máy móc

• Hệ thống tự động hóa

5.3 Y Tế (Bệnh Viện, Phòng Khám)

Cáp ladder bằng inox được ưa chuộng trong môi trường y tế nhờ:

• Yêu cầu vệ sinh cao

• Khả năng chống ăn mòn

• An toàn tuyệt đối cho hệ thống điện

5.4 Viễn Thông

• Trạm BTS

• Tuyến cáp quang

• Hệ thống tín hiệu

5.5 Xây Dựng Dân Dụng

Các tòa nhà cao tầng, chung cư, trường học sử dụng cáp ladder để:

• Đi hệ thống điện và cáp mạng

• Đảm bảo an toàn phòng cháy

• Dễ dàng bảo trì, nâng cấp

5.6 Điện Lực

• Trạm biến áp

• Trung tâm điều khiển

• Cáp cao thế và trung thế

---

6. Ưu Điểm Nổi Bật Của Thang Cáp Điện

So với các giải pháp đi dây khác, cáp ladder sở hữu nhiều lợi thế vượt trội:

✅ Ưu Điểm	Mô Tả
Tản nhiệt xuất sắc	Cấu trúc thang mở giúp không khí lưu thông, giảm nguy cơ quá nhiệt
Dễ bảo trì	Kiểm tra, sửa chữa và bổ sung cáp nhanh chóng, không cần tháo dỡ
Khả năng chịu tải cao	Kết cấu thép vững chắc, chịu được trọng lượng cáp lớn
Độ bền vượt trội	Với vật liệu mạ kẽm/inox, tuổi thọ lên đến 20-30 năm
Linh hoạt	Dễ dàng thay đổi, mở rộng tuyến cáp khi có nhu cầu
Tiết kiệm chi phí	Giá thành hợp lý, lắp đặt nhanh, không cần đào tường
Thẩm mỹ	Hệ thống cáp được sắp xếp gọn gàng, chuyên nghiệp

---

7. Bảng Giá Cáp Ladder Mới Nhất 2026

Giá cáp ladder phụ thuộc vào kích thước, độ dày, vật liệu và nhà cung cấp. Dưới đây là bảng giá tham khảo từ các đơn vị uy tín:

Bảng Giá Thang Cáp Mạ Kẽm Nhúng Nóng

Kích Thước	Độ Dày	Giá Tham Khảo (đ/sản phẩm)
200x100	1.5mm	189.000 – 245.000
250x50	-	110.000 – 176.000
300x100	1.5mm	154.000
300x100	2.0mm	190.000
400x100	1.2mm	Liên hệ báo giá

📌 Lưu ý: Giá trên chưa bao gồm phụ kiện (co, T, giảm, chân đỡ) và chi phí vận chuyển, lắp đặt. Bảng giá có thể thay đổi theo thời điểm và số lượng đặt hàng.

Các Nhà Cung Cấp Uy Tín Tại Việt Nam

Nhà Cung Cấp	Đặc Điểm	Thông Tin Liên Hệ
3CElectric	Dây chuyền sản xuất khép kín, hiện đại	0902 685 695
Thiết Bị Bến Thành	Cập nhật giá mới nhất	Hotline website
Cơ Điện Hà Nội	Chất lượng cao, giá rẻ	0282626028
Nam Phương Việt	Đa dạng sản phẩm	Website
Nam Quốc Thịnh	Nhà sản xuất hàng đầu TP.HCM	Website

---

8. So Sánh Cáp Ladder Với Các Loại Khác

Để lựa chọn giải pháp đi dây phù hợp, cần hiểu rõ sự khác biệt giữa các loại:

8.1 Cáp Ladder vs Ống Luồn Cáp (Conduit)

Tiêu Chí	Cáp Ladder	Ống Luồn Cáp
Chi phí	Rẻ hơn	Cao hơn
Thông gió	Xuất sắc	Kém
Khả năng chịu tải	Rất cao	Thấp
Dễ lắp đặt	Dễ dàng	Phức tạp
Khả năng mở rộng	Dễ dàng	Khó khăn

8.2 Cáp Ladder vs Cable Tray (Máng Cáp)

Tiêu Chí	Cáp Ladder	Cable Tray
Cấu trúc	Dạng thang mở	Khay đáy liền/đục lỗ
Khả năng chịu nặng	Tốt hơn	Trung bình
Thông gió	Xuất sắc	Trung bình
Bảo vệ cáp	Cơ bản	Tốt hơn
Ứng dụng	Cáp nặng, công nghiệp	Cáp nhẹ, dân dụng

8.3 Cáp Ladder vs Trunking (Máng Kín)

Tiêu Chí	Cáp Ladder	Trunking
Thông gió	Xuất sắc	Rất kém
Bảo vệ cáp	Cơ bản	Tối đa
Tính thẩm mỹ	Trung bình	Cao
Khả năng mở rộng	Rất dễ	Khó

---

9. Hướng Dẫn Chọn Cáp Ladder Phù Hợp

Việc lựa chọn đúng loại thang cáp sẽ đảm bảo hiệu quả và tuổi thọ cho hệ thống. Dưới đây là quy trình 5 bước:

Bước 1: Xác Định Nhu Cầu

• Số lượng và loại cáp: Cáp điện lực, cáp mạng, cáp quang, cáp điều khiển?

• Tổng khối lượng cáp cần đi dây

• Môi trường lắp đặt: Trong nhà, ngoài trời, ẩm ướt, hóa chất...?

Bước 2: Tính Toán Tải Trọng

Cần tính tổng trọng lượng cáp và cộng thêm dư 20-30% để đảm bảo an toàn. Tham khảo bảng tải trọng của nhà sản xuất hoặc tiêu chuẩn IEC 61537.

⚠️ Quan trọng: Không được vượt quá khả năng chịu tải của thang cáp để tránh cong vênh, sập đổ.

Bước 3: Chọn Vật Liệu Phù Hợp

• Thép mạ kẽm nhúng nóng: Giá rẻ, bền, phù hợp đa số công trình

• Thép không gỉ (Inox): Môi trường ẩm, hóa chất, y tế

• Nhôm: Yêu cầu nhẹ, thẩm mỹ cao

• Composite: Yêu cầu cách điện, chống ăn mòn đặc biệt

Bước 4: Kiểm Tra Chất Lượng & Chứng Nhận

• Tiêu chuẩn áp dụng: IEC 61537, NEMA VE1, TCVN 9208:2012

• Chứng chỉ: ISO, bảo hành rõ ràng

• Nhà cung cấp uy tín: Có xưởng sản xuất, hỗ trợ kỹ thuật

Bước 5: So Sánh Giá & Dịch Vụ

Không chỉ so sánh giá thành, cần xem xét:

• Chất lượng sản phẩm (độ dày, lớp mạ)

• Chi phí vận chuyển và lắp đặt

• Chính sách bảo hành và hỗ trợ kỹ thuật

---

10. Hướng Dẫn Lắp Đặt Cáp Ladder Chuẩn Kỹ Thuật

Lắp đặt cáp ladder đúng kỹ thuật là yếu tố quyết định đến an toàn và tuổi thọ của toàn hệ thống.

10.1 Chuẩn Bị

• Dụng cụ: Máy khoan, cờ lê, tuốc nơ vít, thước đo, máy cắt/mài

• Vật tư: Thang cáp, phụ kiện (chân đỡ, giá treo, bulong)

• Bản vẽ thi công: Đã được phê duyệt

• An toàn lao động: Mũ bảo hộ, găng tay, giày bảo hộ

10.2 Các Bước Lắp Đặt

Bước 1: Khảo sát hiện trạng và lập bản vẽ
Xác định tuyến đường đi của cáp, vị trí đặt chân đỡ, khoảng cách giữa các điểm treo.

Bước 2: Chuẩn bị vật tư, phụ kiện và dụng cụ
Kiểm tra đầy đủ số lượng và chất lượng thang cáp, phụ kiện.

Bước 3: Định vị và cố định giá đỡ/ hệ treo
Gắn chân đỡ hoặc giá treo vào trần, tường hoặc sàn theo bản vẽ. Đảm bảo các điểm treo thẳng hàng.

Bước 4: Lắp đặt thang cáp
Đặt thang cáp lên giá đỡ, ghép nối các đoạn thẳng với nhau và với phụ kiện (co, T, giảm...).

Bước 5: Cố định cáp
Sắp xếp và cố định dây cáp vào thang bằng dây buộc hoặc kẹp cáp chuyên dụng.

Bước 6: Kiểm tra an toàn

• Kiểm tra độ chắc chắn của toàn hệ thống

• Xử lý bavia tại các điểm cắt

• Sơn chống gỉ các điểm cắt

10.3 Lưu Ý Quan Trọng Khi Lắp Đặt

Lưu Ý	Chi Tiết
Khoảng cách chân đỡ	Với thang cáp rộng >600mm, cần tăng số lượng giá đỡ để giảm độ võng
Không gập khúc đột ngột	Dùng co/ngã ba chuyên dụng thay vì bẻ cong thang
Khoảng trống thông gió	Để khoảng cách hợp lý giữa các bó cáp
Xử lý cạnh sắc	Mài nhẵn các điểm cắt để tránh làm đứt cáp
Tuân thủ tiêu chuẩn	Theo TCVN 9208:2012 và IEC 61537

---

11. Câu Hỏi Thường Gặp (FAQ)

1. Cáp ladder có cần bảo trì không?

Có. Nên kiểm tra định kỳ 6-12 tháng/lần để phát hiện rỉ sét, lỏng ốc hoặc hư hỏng. Vệ sinh bụi bẩn để đảm bảo thông gió tốt.

2. Bảo trì cáp ladder như thế nào?

• Kiểm tra độ chắc chắn của các mối nối

• Xử lý vết rỉ bằng sơn chống gỉ

• Vệ sinh bụi bẩn trên bề mặt

• Kiểm tra dây cáp có bị hư hỏng không

3. Có thể sơn lại cáp ladder không?

Có thể, nhưng cần sơn đúng loại sơn chống gỉ và sơn phủ phù hợp với vật liệu. Làm sạch bề mặt trước khi sơn.

4. Khoảng cách chân đỡ cáp ladder bao nhiêu?

Tùy thuộc vào tải trọng và chiều rộng thang. Thông thường: 1,5m – 2,5m. Với thang rộng >600mm, cần bố trí dày hơn.

5. Cáp ladder dùng ngoài trời được không?

Được, nếu sử dụng vật liệu thép mạ kẽm nhúng nóng hoặc inox chống ăn mòn.

6. Giá cáp ladder bao nhiêu?

Tùy kích thước và vật liệu. Thang cáp 200x100 mạ kẽm nhúng nóng khoảng 189.000 – 245.000 đ/sản phẩm. Thang sơn tĩnh điện rẻ hơn, từ 95.000 đ.

7. Tính toán tải trọng cáp ladder như thế nào?

Tính tổng khối lượng cáp (kg/m), nhân với chiều dài tuyến, cộng thêm 20-30% dư phòng. So sánh với bảng tải trọng của nhà sản xuất.

8. Loại cáp ladder nào tốt nhất cho lắp đặt trong nhà?

Thang cáp sơn tĩnh điện hoặc mạ kẽm, chiều rộng phù hợp với số lượng cáp, độ dày 1,2-1,5mm.

9. Có cần xin phép xây dựng khi lắp cáp ladder không?

Thông thường không cần xin phép xây dựng, nhưng cần tuân thủ các tiêu chuẩn an toàn điện (TCVN 9208:2012).

10. Độ bền của cáp ladder bao lâu?

Với vật liệu thép mạ kẽm nhúng nóng hoặc inox, tuổi thọ có thể lên đến 20-30 năm nếu được bảo trì đúng cách.

11. Thay thế cáp trên cáp ladder có dễ không?

Rất dễ nhờ thiết kế thang hở, không cần tháo dỡ toàn bộ hệ thống.

12. Có tiêu chuẩn nào cho cáp ladder không?

Có. Tiêu chuẩn quốc tế IEC 61537, NEMA VE1 và TCVN 9208:2012.

13. Cáp ladder có lắp lại được không?

Có thể tháo dỡ và lắp lại ở vị trí khác, nhưng cần kiểm tra tình trạng của thang và phụ kiện trước khi tái sử dụng.

14. Bảo hành cáp ladder bao lâu?

Tùy nhà cung cấp, thông thường từ 12-24 tháng đối với lỗi sản xuất.

15. Nhà cung cấp cáp ladder nào uy tín?

Một số nhà cung cấp uy tín: 3CElectric, Thiết Bị Bến Thành, Cơ Điện Hà Nội, Nam Quốc Thịnh.

---

Kết Luận

Cáp ladder (thang cáp điện) là giải pháp đi dây tối ưu cho các công trình công nghiệp và dân dụng nhờ thiết kế thông thoáng, khả năng chịu tải cao và dễ dàng bảo trì. Từ data center, nhà máy sản xuất đến bệnh viện và tòa nhà cao tầng, cáp ladder đang dần trở thành tiêu chuẩn cho các tuyến cáp chính.

Để lựa chọn cáp ladder phù hợp, hãy xác định rõ nhu cầu, tính toán tải trọng, chọn vật liệu tương thích với môi trường và lựa chọn nhà cung cấp uy tín. Việc lắp đặt đúng tiêu chuẩn kỹ thuật sẽ đảm bảo hệ thống vận hành an toàn và bền bỉ trong nhiều năm.

---
