Kích Thước Thang Máng Cáp Tiêu Chuẩn: Bảng Tra Cứu Đầy Đủ Theo Từng Loại

Mua thang máng cáp đúng giá, đúng vật liệu, nhưng sai kích thước là lỗi phổ biến nhất khiến công trình phải đặt bù hàng giữa chừng, làm chậm tiến độ và phát sinh chi phí vận chuyển lẻ. Nguyên nhân thường không phải do tính toán sai tải trọng, mà do nhầm lẫn giữa kích thước danh nghĩa ghi trên catalogue và kích thước thực tế đo được sau khi lắp đặt.

Kích thước thang máng cáp tiêu chuẩn được xác định bởi 3 thông số: chiều rộng (50-800mm), chiều cao thành hoặc thanh (50-150mm) và độ dày tôn (1,0-2,5mm). Máng cáp phổ biến ở dải 100-400mm chiều rộng cho công trình dân dụng và thương mại, trong khi thang cáp thường từ 300-600mm cho công trình công nghiệp cần tải trọng lớn.

Bài viết này cung cấp bảng tra cứu theo từng loại, cách tính kích thước phù hợp với số lượng cáp thực tế của công trình, và những sai lầm phổ biến nhất khi chọn kích thước.

1. Kích thước thang máng cáp tiêu chuẩn gồm những thông số nào?

Một kích thước thang máng cáp hoàn chỉnh gồm 3 thông số: chiều rộng, chiều cao thành (với máng cáp) hoặc chiều cao thanh (với thang cáp), và độ dày tôn.

Trên catalogue, kích thước thường được ký hiệu dạng "Rộng x Cao", ví dụ 300x100 nghĩa là chiều rộng 300mm, chiều cao 100mm. Độ dày tôn thường được ghi riêng bên cạnh, vì cùng một kích thước 300x100 có thể sản xuất ở nhiều độ dày khác nhau tùy yêu cầu tải trọng của công trình.

Điểm cần lưu ý: kích thước ghi trên catalogue là kích thước danh nghĩa, làm tròn theo quy ước sản xuất. Kích thước đo thực tế trên sản phẩm có thể lệch vài milimet so với con số danh nghĩa, nằm trong dung sai cho phép của quy trình cắt, đột lỗ.

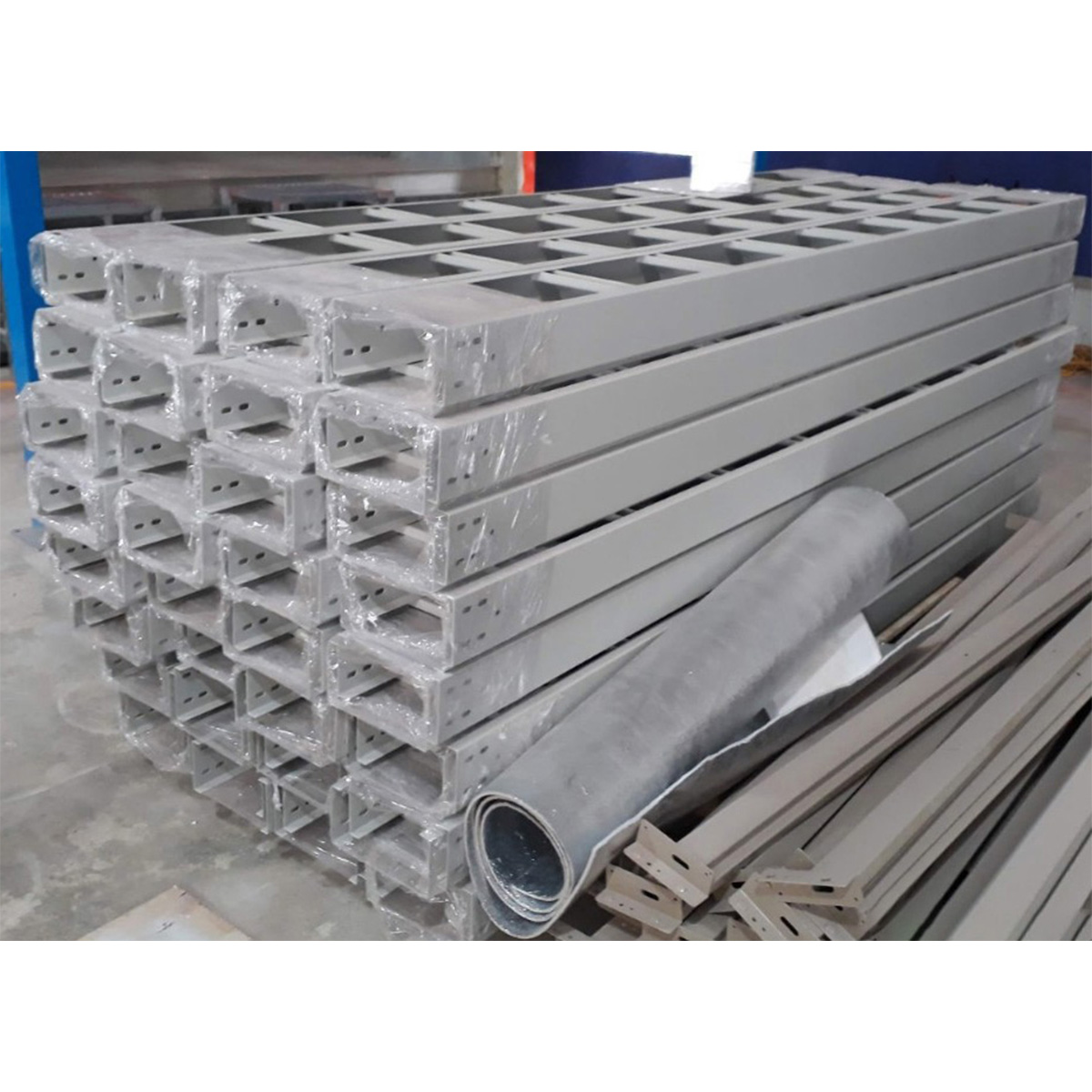

2. Bảng kích thước máng cáp tiêu chuẩn

(Bảng mang tính tham khảo tổng quát, cần đối chiếu với catalogue kích thước thực tế của nhà sản xuất trước khi đặt hàng.)

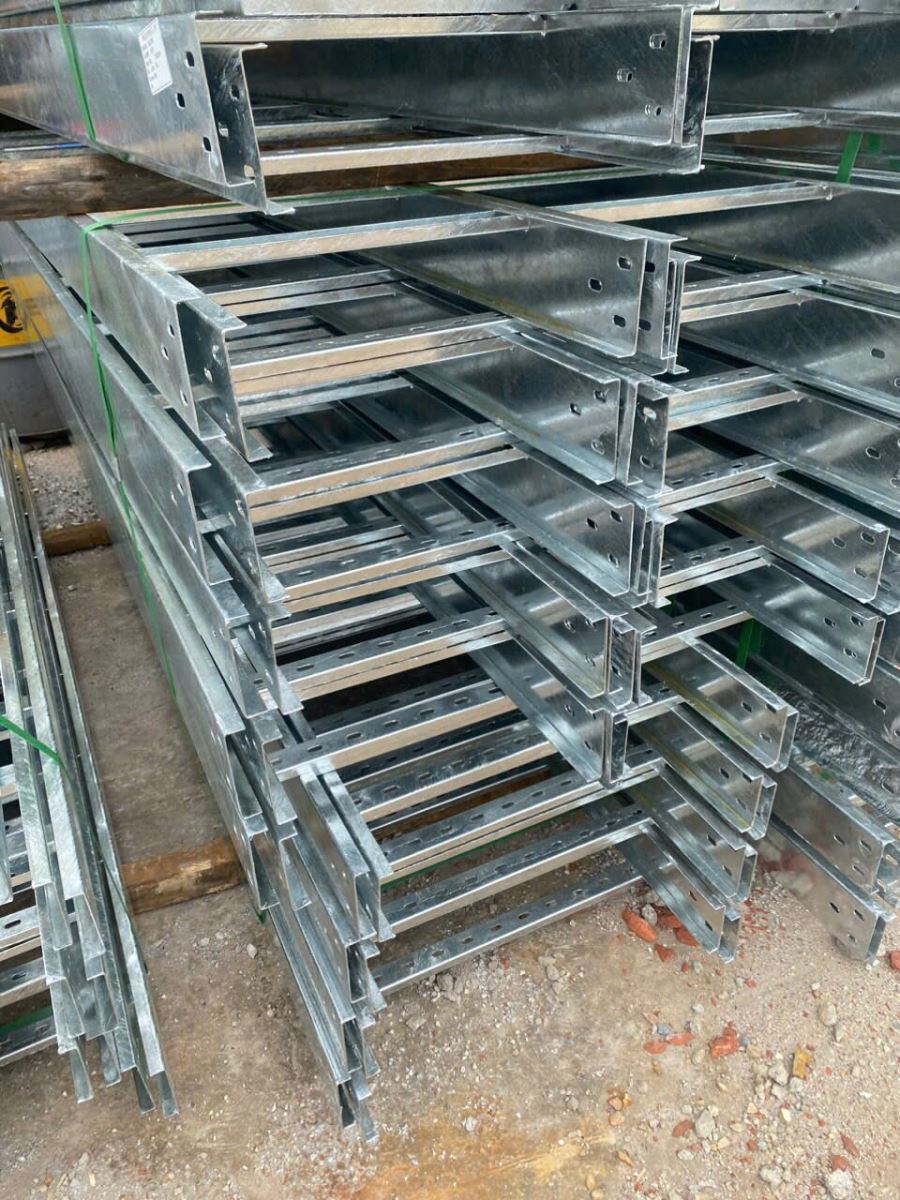

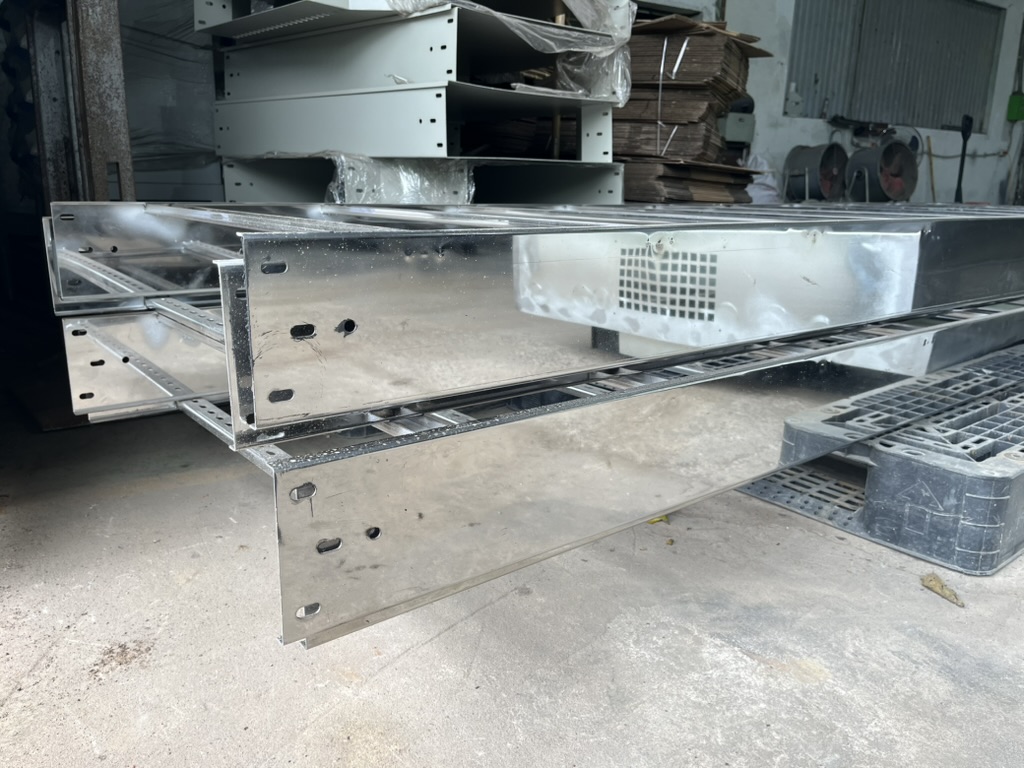

3. Bảng kích thước thang cáp tiêu chuẩn

(Bảng mang tính tham khảo tổng quát, cần đối chiếu với catalogue kích thước thực tế của nhà sản xuất trước khi đặt hàng.)

4. So sánh nhanh: chọn máng cáp hay thang cáp theo số lượng cáp cần đi

5. Kích thước tiêu chuẩn có phải lúc nào cũng đủ dùng?

Không phải lúc nào cũng đủ. Dự án cải tạo là trường hợp thường gặp nhất: không gian lắp đặt bị giới hạn bởi kết cấu cũ, không khớp với kích thước sản xuất sẵn. Một số công trình có số lượng cáp lớn bất thường, vượt quá kích thước tiêu chuẩn lớn nhất có sẵn trên catalogue. Ngoài ra, một số công trình cần kích thước hẹp hơn tiêu chuẩn để phù hợp trần kỹ thuật thấp, ưu tiên tiết kiệm không gian hơn là dùng đúng kích thước phổ biến.

Trong các trường hợp này, 2DE có thể gia công theo bản vẽ riêng ngay tại nhà máy ở Quốc Oai, Hà Nội, thay vì giới hạn khách hàng trong danh mục kích thước có sẵn.

6. Cách chọn kích thước theo số lượng và loại dây cáp

Chọn kích thước theo 3 bước:

1. Xác định tổng tiết diện dây cáp cần đi trên tuyến, bằng cách cộng đường kính (hoặc tiết diện) của toàn bộ dây cáp dự kiến lắp đặt.
2. Áp dụng hệ số dự phòng, thường lấy 40-50% không gian trống trong máng/thang so với tổng tiết diện cáp, để đảm bảo tản nhiệt và chừa chỗ cho cáp bổ sung sau này.
3. Đối chiếu với bảng kích thước ở mục 2 hoặc mục 3 để chọn kích thước phù hợp gần nhất.

Ví dụ: một tuyến cần đi 10 sợi cáp đường kính 20mm, tổng tiết diện chiếm khoảng 200mm chiều rộng nếu xếp một lớp. Với hệ số dự phòng 40%, không gian máng cáp cần thiết vào khoảng 280mm. Trường hợp này nên chọn máng cáp 300mm thay vì 250mm.

Con số hệ số dự phòng và cách tính trên mang tính nguyên tắc chung. Với công trình có yêu cầu kỹ thuật cụ thể, nên để đội kỹ thuật tính toán theo đúng loại cáp và bản vẽ thực tế.

7. Những sai lầm khi chọn kích thước thang máng cáp

• Chọn đúng kích thước vừa đủ cho số cáp hiện tại, không chừa dư cho cáp bổ sung sau này.
• Nhầm giữa kích thước danh nghĩa trên catalogue và kích thước thực tế đo được sau lắp đặt.
• Không đối chiếu độ dày tôn theo tải trọng thực tế, chỉ chọn theo kích thước bề ngoài mà bỏ qua khả năng chịu lực.
• Đặt hàng theo kích thước tham khảo từ công trình khác mà không tính lại theo số lượng cáp thực tế của công trình mình.

8. Câu hỏi thường gặp (FAQ)

1. Kích thước thang máng cáp phổ biến nhất là bao nhiêu? Với máng cáp, các kích thước 200x100 và 300x100 phổ biến cho công trình dân dụng, thương mại. Với thang cáp, 300x100 và 400x100 phổ biến cho công trình công nghiệp.

2. Máng cáp 300x100 chứa được bao nhiêu dây cáp? Tùy đường kính từng loại cáp. Nên áp dụng công thức ở mục 4 để tính chính xác cho loại cáp cụ thể của công trình, thay vì áp dụng một con số cố định cho mọi loại cáp.

3. Kích thước danh nghĩa và kích thước thực tế khác nhau thế nào? Kích thước danh nghĩa là con số làm tròn trên catalogue. Kích thước thực tế đo trên sản phẩm có thể lệch vài milimet, nằm trong dung sai sản xuất cho phép.

4. Có đặt kích thước riêng theo bản vẽ được không? Có. 2DE nhận gia công theo bản vẽ và kích thước riêng của từng công trình.

5. Độ dày tôn nào phù hợp với kích thước lớn? Kích thước càng lớn thường cần độ dày tôn càng cao để đảm bảo khả năng chịu tải, thường từ 1,5mm trở lên với kích thước từ 400mm chiều rộng.

9. Kết luận

Sai lệch kích thước thường không lộ ra ở khâu đặt hàng, mà lộ ra khi lắp ráp phụ kiện tại công trình: bát nối không khít, hoặc thang/máng cáp đã lắp không còn chỗ cho cáp bổ sung theo kế hoạch mở rộng sau này. Vì vậy, việc tính lại theo bảng ở mục 2, 3 và công thức ở mục 4 cho từng công trình cụ thể quan trọng hơn việc lấy kích thước tham khảo từ một dự án tương tự đã làm trước đó.

Với các trường hợp không khớp kích thước tiêu chuẩn có sẵn, 2DE Việt Nam gia công theo bản vẽ riêng ngay tại nhà máy Quốc Oai, Hà Nội.

Bạn cần tư vấn chọn kích thước phù hợp cho công trình của mình? Gửi bản vẽ hoặc số lượng cáp dự kiến cho đội kỹ thuật 2DE Việt Nam để nhận tư vấn và báo giá chi tiết.
