Máng Cáp Chống Cháy: Tiêu Chuẩn Lựa Chọn Và Hướng Dẫn Lắp Đặt Đúng Chuẩn PCCC

Dây cáp điện luôn là một trong những nguyên nhân phổ biến nhất gây ra các vụ hỏa hoạn nghiêm trọng tại các công trình dân dụng và công nghiệp. Khi xây dựng mới hoặc cải tạo các công trình, hệ thống đi dây điện bắt buộc phải đạt chuẩn chống cháy theo các quy định nghiêm ngặt của QCVN/TCVN về Phòng cháy chữa cháy (PCCC). Tuy nhiên, trên thực tế, rất nhiều chủ đầu tư và nhà thầu cơ điện (M&E) vẫn chưa nắm rõ các tiêu chuẩn cụ thể, thường xuyên nhầm lẫn giữa máng cáp thông thường và máng cáp chuyên dụng chống cháy, dẫn đến việc thi công sai kỹ thuật, không vượt qua được các kỳ nghiệm thu khắt khe của cơ quan chức năng.

Giải đáp nhanh: Máng cáp chống cháy (Fire-resistant cable trunking) là hệ thống giá đỡ và đi dây kín hoàn toàn (dạng máng có nắp đậy kín hoặc ống luồn kim loại kín) được sản xuất và thi công theo quy chuẩn an toàn PCCC QCVN 01:2021/BXD, TCVN 6095 và các quy định của Bộ Công An. Yếu tố cốt lõi quyết định hệ thống đạt chuẩn bao gồm: sử dụng vật liệu kim loại không dễ cháy, hệ thống tiếp địa liên tục, đảm bảo khoảng hở an toàn với các nguồn nhiệt, và các điểm nối phải đạt tiêu chuẩn kín chặt để ngăn chặn oxy nuôi ngọn lửa và chống cháy lan.

Trong bài viết này, các chuyên gia kỹ thuật từ 2DE (2de.vn) sẽ cung cấp một hướng dẫn chi tiết từ A-Z, giúp bạn nắm vững tiêu chuẩn lựa chọn và quy trình thi công máng cáp chống cháy đúng pháp luật và kỹ thuật nhất.

1. Máng cáp chống cháy là gì và vì sao quan trọng?

Máng cáp chống cháy không đơn thuần chỉ là một thanh kim loại đỡ dây cáp. Khác biệt hoàn toàn với hệ thống máng cáp hở (thang cáp, khay cáp đột lỗ) cho phép không khí lưu thông tự do, máng cáp chống cháy là một hệ thống kín hoàn toàn.

Nguyên lý hoạt động: Khi xảy ra sự cố chập cháy từ bên trong (do quá tải, ngắn mạch cáp điện), không gian kín của máng cáp sẽ nhanh chóng triệt tiêu lượng oxy (O₂) ít ỏi bên trong, làm ngọn lửa tự tắt, ngăn chặn hiện tượng cháy lan ra các khu vực khác. Ngược lại, nếu đám cháy bắt nguồn từ bên ngoài, lớp vỏ kim loại dày dặn, không bắt lửa sẽ đóng vai trò như một rào cản vật lý và cách nhiệt tạm thời, bảo vệ tính toàn vẹn của các tuyến cáp trọng yếu (như cáp điều khiển hệ thống báo cháy, cáp cấp nguồn cho bơm chữa cháy) đủ lâu để con người sơ tán và lực lượng cứu hỏa can thiệp.

Cơ sở pháp lý: Việc sử dụng máng cáp chống cháy được quy định rõ ràng trong các quy chuẩn như QCVN 01:2021/BXD (Quy chuẩn kỹ thuật quốc gia về An toàn cháy cho nhà và công trình) và các tiêu chuẩn TCVN liên quan. Đối với các công trình công cộng, tòa nhà cao tầng, việc tuân thủ là bắt buộc.

Lợi ích cốt lõi:

• Bảo vệ an toàn tính mạng cho người sử dụng công trình.

• Đảm bảo hệ thống M&E vượt qua các bài kiểm định, nghiệm thu của Cảnh sát PCCC.

• Tránh các khoản phạt nặng nề từ pháp luật hoặc bị đình chỉ hoạt động do vi phạm quy định an toàn cháy nổ.

2. Những yếu tố ảnh hưởng đến yêu cầu máng cáp chống cháy

Không phải mọi công trình đều áp dụng chung một cấu hình máng cáp. Thiết kế hệ thống phải được tinh chỉnh dựa trên 4 yếu tố chính sau:

Loại công trình

Yêu cầu PCCC thay đổi rõ rệt theo công năng sử dụng. Các tòa nhà dân dụng cao tầng, bệnh viện, trường học, khách sạn - nơi tập trung đông người và khó sơ tán - sẽ bị áp dụng các khung tiêu chuẩn khắt khe nhất (như bắt buộc dùng máng kín inox hoặc thép dày dặn). Ngược lại, một nhà kho chứa vật liệu trơ có thể có yêu cầu thấp hơn.

Mức độ nguy hiểm cháy nổ của khu vực

Khu vực lắp đặt được phân loại theo cấp nguy hiểm cháy nổ. Ví dụ, hệ thống điện chạy qua phòng chứa hóa chất dễ bay hơi, kho dung môi, xưởng may mặc hay hầm để xe bắt buộc phải dùng máng cáp có khả năng cách ly tia lửa điện tuyệt đối.

Mật độ và công suất dây cáp

Số lượng cáp điện nằm trong máng càng lớn (đặc biệt là cáp động lực dòng cao), lượng nhiệt tỏa ra càng nhiều. Máng cáp kín tản nhiệt kém hơn máng hở, do đó kỹ sư phải tính toán hệ số suy giảm dòng điện (Derating factor) hoặc tăng kích thước máng (để lại khoảng không >50%) để tránh hiện tượng cáp tự bốc cháy do ủ nhiệt.

Khoảng cách với vật liệu dễ cháy, nguồn nhiệt

Nếu tuyến máng cáp buộc phải đi qua khu vực có trần gỗ, vách thạch cao bọc giấy, hoặc gần lò hơi, ống dẫn khí nóng... thì vật liệu làm máng, độ dày lớp mạ và đặc biệt là khoảng hở (clearance) giữa máng và các vật liệu này phải tuân thủ nghiêm ngặt theo TCVN.

3. Các loại máng cáp chống cháy phổ biến

Dưới đây là phân loại chi tiết các giải pháp máng/ống đi cáp đạt chuẩn PCCC đang được ứng dụng rộng rãi:

3.1. Máng cáp kín thông thường có nắp đậy (Trunking)

Đây là loại máng cáp hình hộp chữ nhật, được làm từ thép tấm và bắt buộc phải có nắp đậy kín. Bề mặt thường được xử lý bằng cách sơn tĩnh điện hoặc mạ kẽm nhúng nóng.

• Ứng dụng: Rất phổ biến trong nhà (sơn tĩnh điện) hoặc khu vực hầm xe, xưởng công nghiệp (mạ kẽm nhúng nóng) nơi điều kiện môi trường không quá khắc nghiệt.

• Ưu/Nhược điểm: Chi phí đầu tư hợp lý, thi công và đấu nối cáp dễ dàng. Tuy nhiên, nếu thợ thi công ẩu (nối không khít nắp) thì khả năng chống cháy lan sẽ giảm đáng kể.

3.2. Máng cáp Inox 304 có nắp kín

Được chế tạo từ thép không gỉ SUS 304 hoặc 316. Inox có nhiệt độ nóng chảy rất cao (trên 1400°C), chịu nhiệt cực tốt trong đám cháy.

• Ứng dụng: Các môi trường yêu cầu tiêu chuẩn kép: vừa chống cháy vừa chống ăn mòn hóa chất (nhà máy chế biến thực phẩm, dược phẩm, nhà máy hóa chất, trạm xử lý nước thải) hoặc các công trình ven biển.

• Ưu/Nhược điểm: Độ bền siêu việt, độ kín khít cao. Nhược điểm duy nhất là chi phí rất cao và trọng lượng nặng.

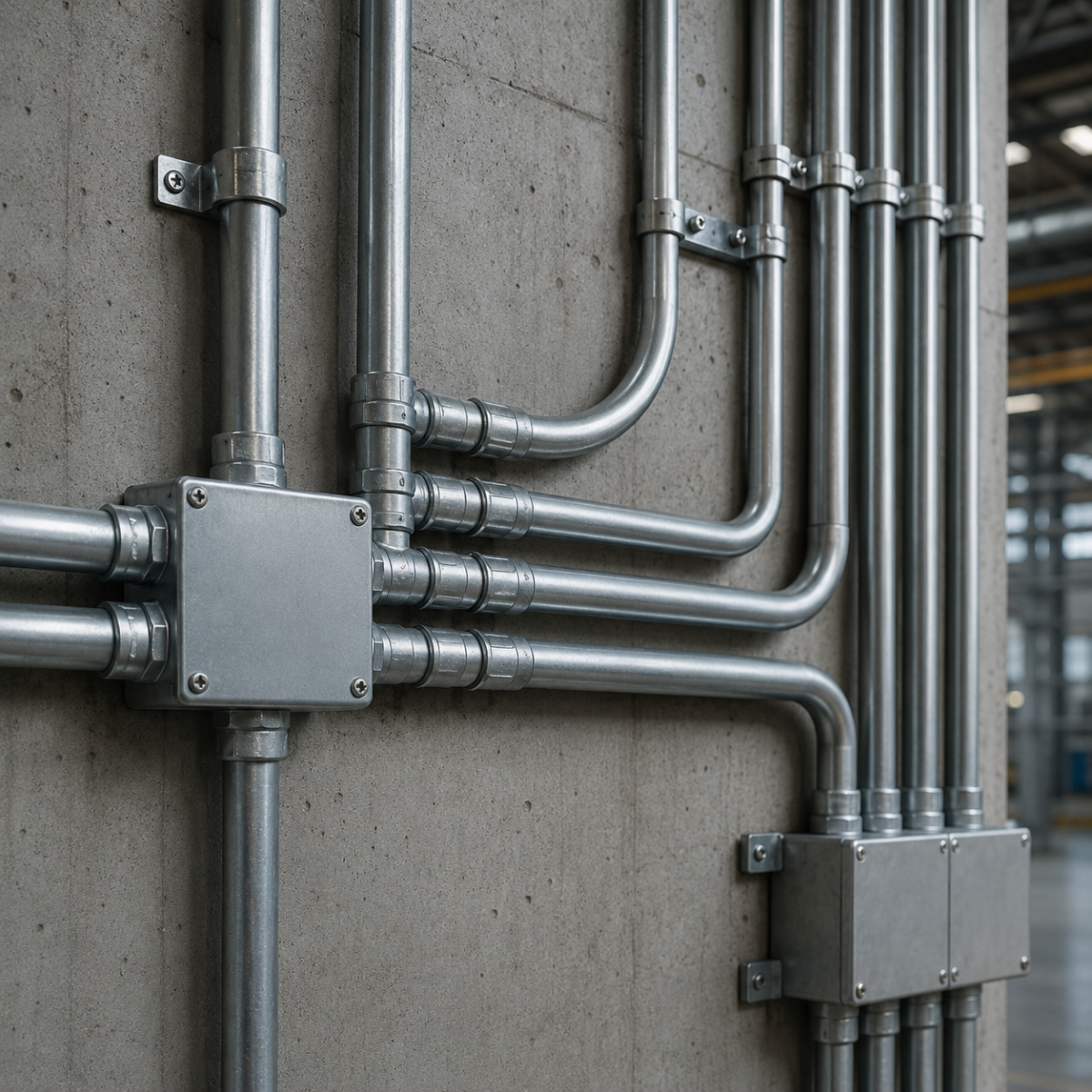

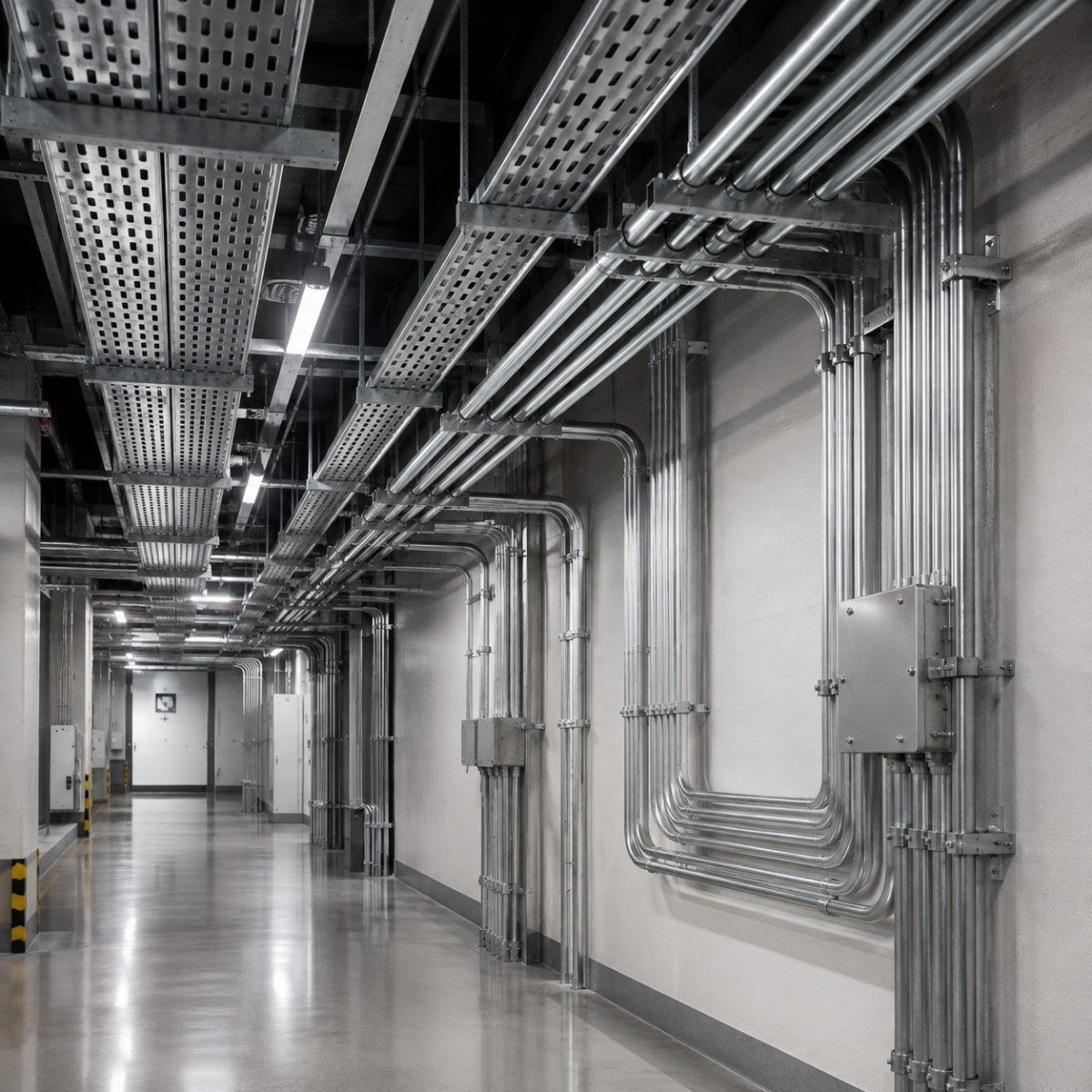

3.3. Ống luồn kim loại kín (Metal Conduit / EMT / RSC)

Ống luồn dây điện bằng thép (Electrical Metallic Tubing - EMT hoặc Rigid Steel Conduit - RSC) là giải pháp đi dây kín hoàn hảo nhất. Cáp điện được bao bọc hoàn toàn bên trong ống thép tròn không có khe hở dọc.

• Cấu tạo: Thép mạ kẽm (galvanized steel) hoặc inox. Các khớp nối sử dụng ren (RSC) hoặc vít siết chặt (EMT).

• Ứng dụng: Đi cáp nhánh, cáp tín hiệu báo cháy, khu vực có nguy cơ va đập cơ học cao, hoặc các hệ thống đòi hỏi tính chống cháy tuyệt đối.

• Ưu/Nhược điểm: Khả năng chống cháy và chống va đập vô địch. Tuy nhiên, chi phí vật tư và nhân công kéo cáp rất đắt đỏ, không phù hợp cho các bó cáp động lực lớn.

3.4. Ống luồn kim loại chịu lực (Armored Cable / Flexible Metal Conduit)

Dạng ống thép mạ kẽm hoặc nhôm cuộn xoắn ốc linh hoạt.

• Ứng dụng: Dùng để đấu nối từ máng cáp cứng vào các thiết bị có độ rung động (như động cơ, máy bơm chữa cháy, quạt hút khói). Chúng bảo vệ cáp chống lại cả lửa và tác động cắt xẻ cơ học.

3.5. Máng cáp Composite chống cháy (FRP)

Làm từ nhựa gia cường sợi thủy tinh (FRP) kết hợp phụ gia chống cháy lan (Fire-retardant resin). Dù là "nhựa", nhưng loại composite này không bắt lửa và tự tắt khi cách ly nguồn nhiệt.

• Ứng dụng: Khu vực yêu cầu chống nhiễu điện từ, cách điện hoàn toàn, hoặc môi trường axit đậm đặc mà inox cũng bị ăn mòn.

Bảng so sánh nhanh các loại máng cáp chống cháy

4. Tiêu chuẩn QCVN và TCVN áp dụng cho máng cáp chống cháy

Sự "chống cháy" của máng cáp không phải là lời quảng cáo suông mà phải dựa trên các con số kiểm định. Dưới đây là các hành lang pháp lý và kỹ thuật quan trọng nhất (lưu ý: kỹ sư cần đối chiếu với phiên bản hiện hành tại thời điểm cấp phép xây dựng):

• QCVN 01:2021/BXD & QCVN 06:2022/BXD: Các quy chuẩn về an toàn cháy cho nhà và công trình. Quy định rõ cấp bậc chịu lửa của cấu kiện, yêu cầu hệ thống cáp điện xuyên tường/sàn phải được chèn kín bằng vật liệu chống cháy, và quy định các hệ thống kỹ thuật không được làm lan truyền ngọn lửa.

• TCVN 6095: Bộ tiêu chuẩn áp dụng cho ống luồn cáp và phụ kiện. Nó quy định các bài test nghiệm ngặt về khả năng chịu nén, chịu va đập và thử nghiệm đốt không bắt lửa đối với ống kim loại.

• TCVN 5408:2007 (ISO 1461) / TCVN 4392:1986: Tiêu chuẩn về độ dày, chất lượng lớp mạ kẽm nhúng nóng và sơn tĩnh điện bảo vệ bề mặt kim loại không bị phá hủy trước khi kịp "chống cháy".

• Tiêu chuẩn quốc tế (Tham chiếu): IEC 61537 (quản lý kết cấu tải trọng thang máng cáp), NEMA VE 1 / VE 2, hoặc BS 476 (Thử nghiệm khả năng chống cháy của vật liệu).

• Quy định từ Bộ Công An / Cục Cảnh sát PCCC & CNCH: Các văn bản hướng dẫn thẩm duyệt thiết kế, yêu cầu vật liệu M&E phải có giấy chứng nhận kiểm định phương tiện PCCC (đối với một số hạng mục chuyên dụng).

5. Cách tính toán và thiết kế máng cáp chống cháy

Thiết kế máng cáp chống cháy phức tạp hơn máng hở vì phải cân bằng giữa khả năng cách ly lửa và sự tích tụ nhiệt nội bộ.

Xác định loại cáp và tính toán tải trọng tản nhiệt

Máng cáp kín không có luồng khí đối lưu tự nhiên. Theo tiêu chuẩn, hệ số lấp đầy (Fill Ratio) của máng cáp kín không nên vượt quá 40% - 50% tiết diện mặt cắt ngang. Phần không gian trống còn lại đóng vai trò là lớp đệm không khí, giúp cáp tản nhiệt. Nếu lấp đầy quá mức, nhiệt lượng (Wattage/Amp) từ các dòng điện lớn sẽ ủ lại, làm lão hóa vỏ bọc PVC/XLPE nhanh chóng, tự sinh nhiệt và bốc cháy.

Khoảng cách an toàn với vật liệu và nguồn nhiệt

Thiết kế tuyến cáp phải tuân thủ khoảng hở vật lý (Clearance) đối với các hệ thống khác để tránh truyền nhiệt.

• Cách đường ống nước nóng / hơi nước: tối thiểu 300mm (nếu chạy song song) hoặc 150mm (nếu giao chéo).

• Cách các bề mặt cấu kiện dễ cháy (tường ốp gỗ, trần nhựa): nên duy trì khoảng cách tối thiểu từ 50mm - 100mm, hoặc phải có tấm ngăn cách nhiệt ở giữa.

Tính toán khoảng cách giá đỡ (Support Span)

Máng cáp kín làm bằng thép tấm dày, cộng thêm nắp đậy nên bản thân nó (Dead load) đã nặng hơn thang cáp hở. Do đó, nhịp giá đỡ (khoảng cách giữa 2 ty treo/quang treo) thường phải rút ngắn lại. Thông thường, khoảng cách giá đỡ cho máng cáp chống cháy dao động từ 1.2m đến 1.5m (so với 1.5m - 2.0m của thang cáp thông thường). Nếu nhịp treo quá dài, máng sẽ bị võng, làm các mối nối nắp đậy hở ra, phá vỡ tính "kín" ngăn oxy của toàn hệ thống.

6. Bảng tham khảo tiêu chuẩn lắp đặt máng cáp chống cháy

Dưới đây là bảng tổng hợp các yêu cầu cơ bản giúp kỹ sư và nhà thầu có cái nhìn tổng quan khi đệ trình vật tư:

7. So sánh máng cáp chống cháy với các giải pháp đi dây khác

Việc nhận diện rõ ưu/nhược điểm so với các hệ thống đi cáp khác sẽ giúp chủ đầu tư hiểu vì sao đôi khi chi phí đắt hơn lại là sự bắt buộc:

8. Những sai lầm thường gặp khi thiết kế/thi công máng cáp chống cháy

Hàng loạt công trình bị Cục Cảnh sát PCCC trả hồ sơ, từ chối nghiệm thu do mắc phải các lỗi kỹ thuật tưởng chừng nhỏ bé nhưng gây hậu quả lớn:

1. Dùng máng cáp hở (thang cáp, khay cáp đục lỗ) thay vì máng kín: Nhiều thợ thi công nhầm lẫn, dùng khay cáp đột lỗ (Perforated tray) cho các trục cần chống cháy lan. Lỗ đột chính là nơi oxy tràn vào nuôi ngọn lửa.

2. Khoảng cách giá đỡ quá xa: Chạy theo lợi nhuận, nhà thầu nới rộng nhịp giá đỡ >2.0m. Máng chịu tải nặng bị võng xệ bụng. Các điểm nối nắp bị bung hở, làm hệ thống mất đi tính "kín hoàn toàn", khói và lửa dễ dàng xâm nhập.

3. Bỏ qua hệ thống tiếp địa hoặc tiếp địa không liên tục: Lớp sơn tĩnh điện là vật liệu cách điện. Nếu chỉ nối các đốt máng bằng bulong thông thường mà không bấm cosse nối dây tiếp địa máng cáp chéo qua các điểm nối, khi có sự cố chạm vỏ, dòng rò không thoát được về đất gây giật điện chết người.

4. Chèn cáp quá đầy (Fill Ratio > 80%): Nhồi nhét cáp chặt cứng trong máng kín làm cáp ủ nhiệt, tự làm chảy lớp vỏ bọc cách điện bên trong và bốc cháy từ lõi.

5. Không có vật liệu chèn chống cháy (Fire-stop) qua tường/sàn: Chỗ máng cáp đâm xuyên qua tường ngăn cháy, khoảng hở xung quanh máng không được trám bằng bọt Foam chống cháy hoặc vữa chống cháy, khiến lửa lan sang phòng khác qua khe hở này.

6. Sử dụng sai lớp phủ môi trường: Dùng máng cáp sơn tĩnh điện ngoài trời hoặc trong hầm ẩm ướt. Máng sẽ bị gỉ sét, rụng nắp, phá vỡ hoàn toàn cấu trúc chống cháy.

7. Ghép nối ẩu, không nẹp nắp kín: Tại các góc cua, ngã ba (Tee), ngã tư (Cross), thợ cắt gọt máng thủ công tạo ra các khe hở lớn, không nẹp mí, biến hệ thống kín thành hệ thống hở.

9. Quy trình và checklist thi công máng cáp chống cháy đúng chuẩn

Để đảm bảo hệ thống vượt qua các khâu thẩm định PCCC một cách suôn sẻ, quy trình thi công cần tuân thủ checklist 8 bước sau:

• [ ✓ ] Bước 1: Khảo sát & Xác định cấp nguy hiểm PCCC: Đọc kỹ bản vẽ thiết kế M&E, xác định các tuyến bắt buộc dùng máng kín theo tiêu chuẩn QCVN 01:2021/BXD.

• [ ✓ ] Bước 2: Đệ trình & Kiểm tra vật tư: Chọn nhà cung cấp uy tín (như 2DE). Kiểm tra kỹ chứng chỉ CO - CQ, test report về độ dày vật liệu, loại sơn/mạ chống cháy.

• [ ✓ ] Bước 3: Lấy dấu & Thi công giá đỡ: Bắn ty treo, lắp giá đỡ U/V. Khoảng cách tiêu chuẩn 1.2m - 1.5m. Đảm bảo cao độ và khoảng hở an toàn (clearance) với các hệ thống ống nước, ống gió.

• [ ✓ ] Bước 4: Lắp đặt thân máng cáp: Nối các đoạn thân máng bằng bát nối. Đột lỗ, cắt gọt phải dùng máy CNC hoặc mài nhẵn mép cắt, sơn dặm chống rỉ vết cắt ngay lập tức.

• [ ✓ ] Bước 5: Đấu nối tiếp địa liên tục (Bonding): Lắp đặt cáp đồng bện nối đất tại mọi khớp nối. Dùng đồng hồ VOM đo điện trở tiếp xúc mạch vòng toàn tuyến.

• [ ✓ ] Bước 6: Trải cáp điện: Sắp xếp cáp gọn gàng, lớp lang. Hệ số lấp đầy <50%. Tuyệt đối không để cáp đè lên mép máng.

• [ ✓ ] Bước 7: Đậy nắp và khóa kín: Đóng nắp máng dọc theo tuyến. Sử dụng chốt khóa nắp (Trunking cover clamps) hoặc đinh vít (nếu thiết kế yêu cầu) để nắp bám chặt vào thân máng, không có khe hở vểnh lên.

• [ ✓ ] Bước 8: Trám khe hở tường & Nghiệm thu: Bơm keo silicone chống cháy hoặc vữa Fire-stop tại các lỗ xuyên tường. Tổ chức nghiệm thu nội bộ và chuẩn bị hồ sơ cho Cảnh sát PCCC.

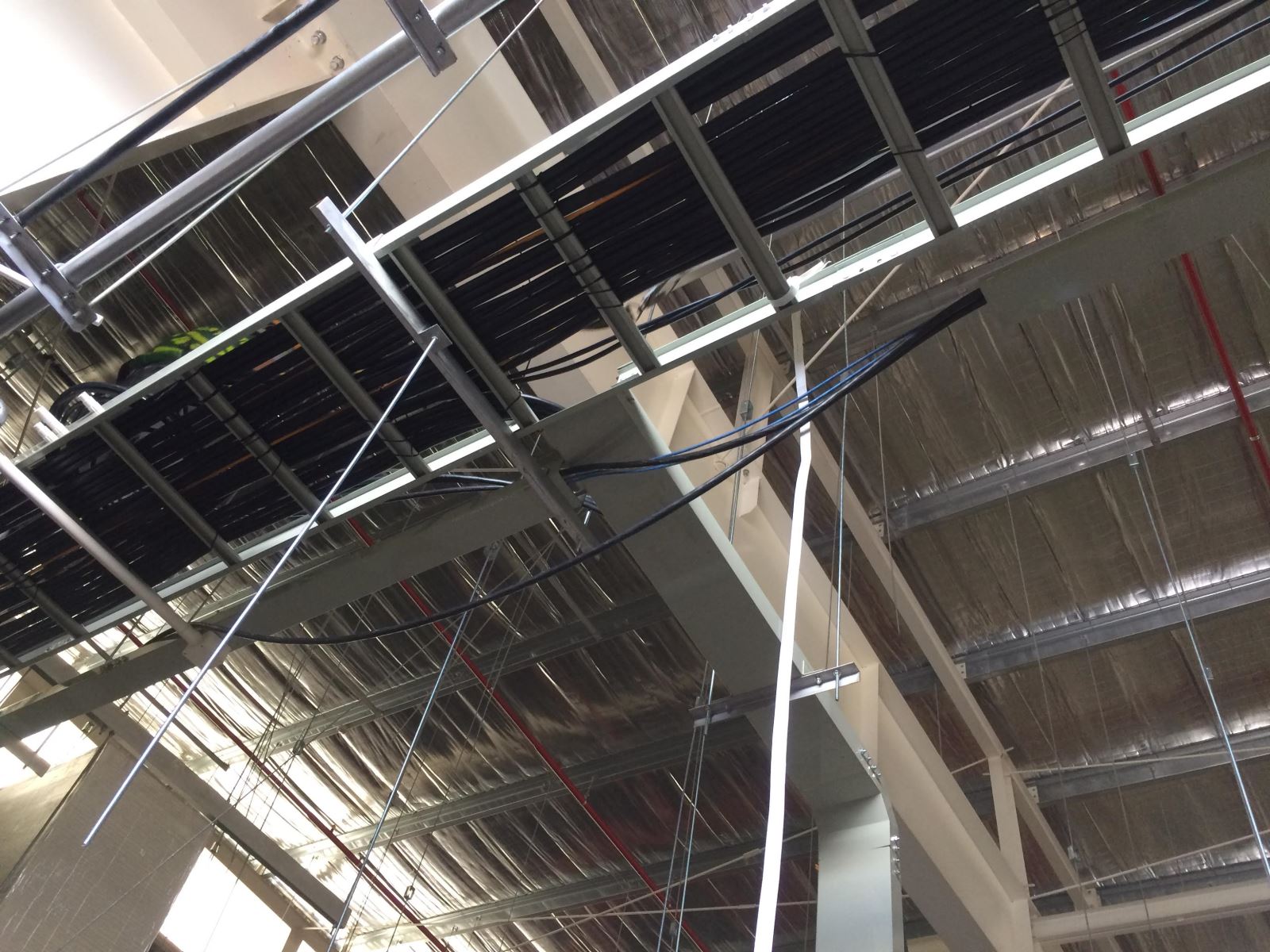

10. Ứng dụng thực tế theo loại công trình

Máng cáp chống cháy xuất hiện tại các điểm "yết hầu" của mọi công trình hiện đại:

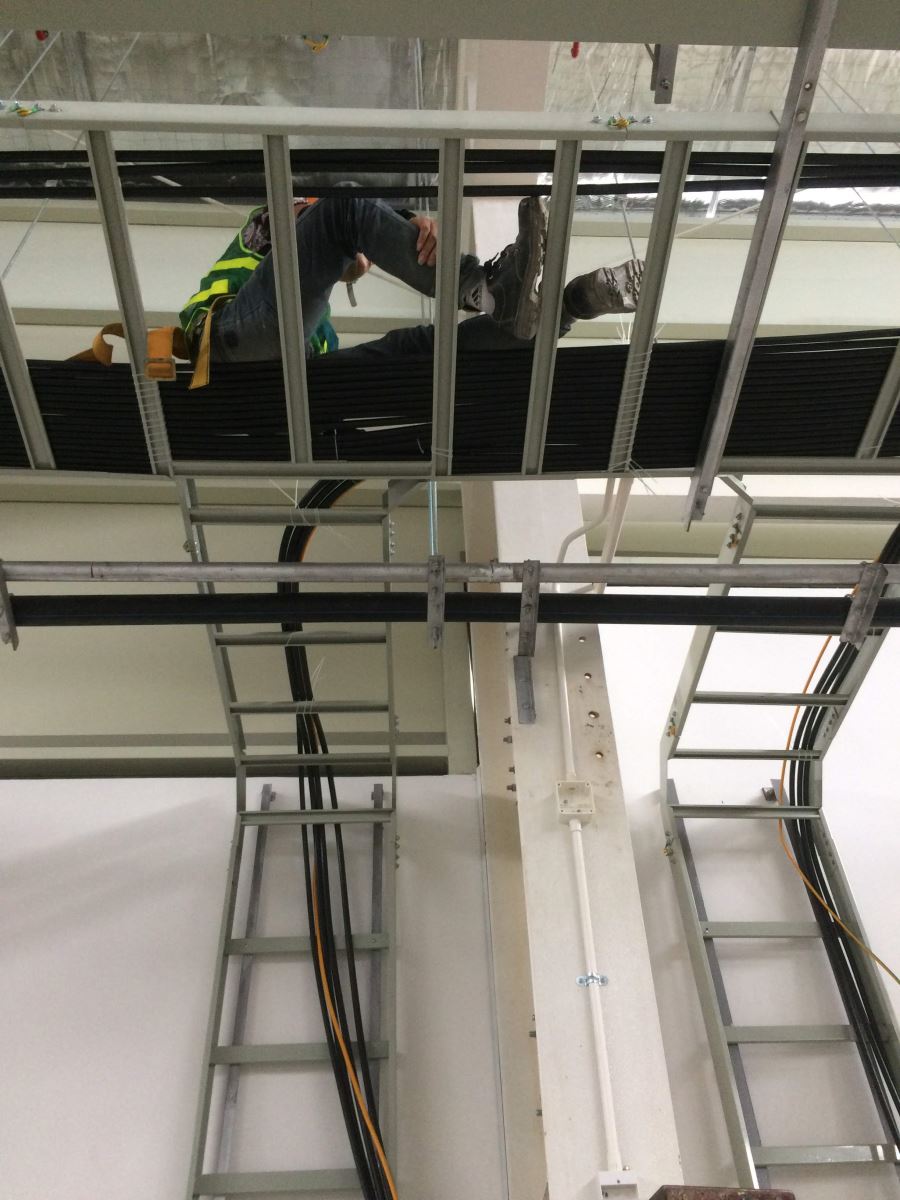

• Tòa nhà dân cư cao tầng (≥ 10 tầng), Chung cư: Dùng cho trục cấp nguồn chính, cáp chạy dọc hành lang vào các căn hộ, hệ thống điện hầm xe. Đặc biệt là đường dây cấp cho thang máy chữa cháy và hệ thống hút khói sự cố.

• Trung tâm thương mại, Khách sạn: Yêu cầu đi dây giấu trần. Máng Trunking kín vừa đảm bảo PCCC, vừa ngăn chuột bọ cắn phá dây diện gây đoản mạch.

• Bệnh viện, Trường học: Những nơi khó di tản người bệnh/trẻ nhỏ. Hệ thống máng cáp chống cháy kết hợp với cáp LSZH (không phát sinh khói độc) là combo an toàn bắt buộc.

• Nhà máy sản xuất, Kho xưởng (Mức nguy hiểm cao): Xưởng dệt may, kho hóa chất, nhà máy giấy. Hệ thống mạng nhện dây điện được bọc kín hoàn toàn trong máng thép/EMT loại trừ nguy cơ tia lửa điện bắn ra môi trường có bụi dễ cháy.

• Hệ thống chuyên dụng: Toàn bộ hệ thống cáp tín hiệu báo cháy (Fire alarm) và điều khiển bơm chữa cháy bắt buộc phải đi trong ống kim loại chống cháy (EMT/RSC).

11. Khi nào không nên dùng máng cáp thông thường và phải chuyển sang chống cháy? (Góc nhìn Chuyên gia)

Với kinh nghiệm tư vấn hàng trăm dự án, các kỹ sư từ 2DE khuyên bạn bắt buộc phải gạch bỏ thang cáp/máng cáp hở và chuyển sang máng cáp/ống luồn chống cháy kín trong các trường hợp sau:

1. Khi công trình nằm trong diện phải thẩm duyệt và nghiệm thu PCCC: Mọi tuyến cáp chạy qua không gian công cộng (trần hành lang, sảnh, hầm) đều bị soi chiếu bởi QCVN. Nếu dùng máng hở, cơ quan chức năng có quyền từ chối cấp phép hoạt động.

2. Gần vật liệu dễ cháy: Nếu đường cáp điện chạy qua hoặc áp sát kho trần gỗ, vách xốp cách nhiệt, thạch cao bọc giấy... máng kín là hàng rào phòng ngự bắt buộc.

3. Khu vực có mật độ cáp "chằng chịt": Khi mật độ cáp tập trung quá lớn, một tia lửa điện nhỏ từ sự cố đứt gãy 1 sợi cáp cũng có thể bùng phát thành mồi lửa thiêu rụi hàng chục sợi cáp khác. Máng kín sẽ "bóp nghẹt" đám cháy ngay khi nó vừa khởi phát.

4. Các công trình trọng điểm không cho phép rủi ro: Data Center (Trung tâm dữ liệu lưu trữ tài sản số hàng triệu đô), phòng mổ bệnh viện, đài kiểm soát không lưu... Nơi mà việc dừng điện 1 phút cũng gây thảm họa.

12. Lợi ích kinh tế và pháp lý của máng cáp chống cháy

Đầu tư vào hệ thống máng cáp chống cháy có thể làm tăng ngân sách vật tư MEP ban đầu từ 20-30% so với máng hở, nhưng đem lại những giá trị vô hình và hữu hình khổng lồ trong dài hạn:

• Vượt qua rào cản pháp lý: Đạt yêu cầu nghiệm thu PCCC nhanh chóng, đưa công trình vào khai thác đúng tiến độ. Tránh nguy cơ bị phạt hành chính (rất nặng) hoặc cưỡng chế đình chỉ hoạt động.

• Tối ưu chi phí bảo hiểm: Các tòa nhà được chứng nhận sử dụng vật liệu chống cháy, an toàn M&E cao luôn được các công ty bảo hiểm đánh giá rủi ro thấp, từ đó mức phí đóng bảo hiểm cháy nổ hàng năm sẽ giảm đáng kể.

• Tăng giá trị bất động sản: Một tòa nhà chung cư, văn phòng sở hữu chứng chỉ an toàn PCCC chuẩn mực sẽ dễ dàng thu hút khách thuê/mua với giá trị cao hơn.

• Tuổi thọ hệ thống bền bỉ: Lớp vỏ thép kín bảo vệ dây cáp bên trong khỏi bụi bẩn, hóa chất, hơi ẩm và sự phá hoại của chuột bọ, kéo dài tuổi thọ dây dẫn lên hàng chục năm.

• Bảo vệ vô giá: Trên tất cả, nó bảo vệ tính mạng con người và khối tài sản thiết bị khổng lồ bên trong tòa nhà khỏi thảm họa hỏa hoạn.

3. Câu Hỏi Thường Gặp (FAQ)

1. Máng cáp chống cháy có bắt buộc cho tất cả công trình không? Không phải tất cả. Các công trình dân dụng nhỏ lẻ, nhà ở riêng lẻ (dưới ngưỡng quy định của luật PCCC) không bắt buộc. Tuy nhiên, đối với tòa nhà cao tầng, chung cư, khách sạn, nhà máy hóa chất... đây là quy định bắt buộc theo QCVN 01:2021/BXD.

2. Vật liệu nào phù hợp nhất cho máng cáp chống cháy tại Việt Nam? Phổ biến nhất và tối ưu chi phí là thép tấm sơn tĩnh điện (dùng trong nhà) hoặc mạ kẽm nhúng nóng (dùng ngoài trời/hầm xe). Khu vực ven biển hoặc hóa chất nên dùng Inox 304.

3. Máng cáp chống cháy có cần tiếp địa không? Bắt buộc có. Bất kỳ hệ thống giá đỡ kim loại nào mang điện đều phải được nối đất đẳng thế liên tục để chống giật mạch vòng theo quy định an toàn điện.

4. Ống luồn kim loại kín (EMT) và máng cáp inox kín, loại nào tốt hơn? Ống EMT chống cháy và chống va đập tuyệt đối, nhưng chỉ luồn được số lượng cáp ít. Máng Inox kín cho không gian rộng rãi để đi nhiều cáp lớn, độ bền chống ăn mòn hóa chất cao hơn. Việc chọn loại nào tùy thuộc vào thiết kế (đi cáp nhánh hay cáp trục).

5. Khoảng cách an toàn giữa máng cáp và nguồn nhiệt là bao nhiêu? Nên cách xa các nguồn nhiệt (như ống nước nóng, lò sưởi) tối thiểu 300mm. Nếu bắt buộc đi gần hơn, phải có tấm chắn cách nhiệt.

6. Máng cáp chống cháy có tản nhiệt tốt không? Kém hơn máng hở. Vì thế kỹ sư phải tính toán hệ số lấp đầy (Fill Ratio) không quá 40-50% không gian máng để tạo khoảng không làm mát cho dây điện.

7. Giá máng cáp chống cháy so với máng cáp thông thường như thế nào? Do phải có nắp đậy khít, tôn dày hơn, chi phí máng cáp kín thường đắt hơn 20% - 30% so với thang cáp, khay cáp đục lỗ. Inox 304 sẽ đắt gấp 2.5 - 3 lần thép sơn tĩnh điện.

8. Làm sao kiểm tra máng cáp chống cháy đúng chuẩn khi nhận hàng? Kiểm tra độ dày thép bằng thước kẹp điện tử, kiểm tra lớp sơn mạ (độ bám dính, độ dày màng sơn). Quan trọng nhất là lắp thử nắp vào thân xem có khớp khít không, có bị vênh hở sáng không. Yêu cầu nhà cung cấp xuất trình chứng chỉ xuất xưởng, test report.

9. Cần chứng chỉ CO – CQ gì cho máng cáp chống cháy? Cần CO (nếu vật liệu nhập khẩu) và CQ (Chứng chỉ chất lượng xuất xưởng) từ nhà máy, kèm theo Biên bản thử nghiệm (Test report) vật liệu của các trung tâm kiểm định uy tín (như Quatest).

10. Thời gian thi công máng cáp chống cháy mất bao lâu? Tùy vào quy mô công trình. Tuy nhiên, thời gian lắp đặt máng kín thường lâu hơn máng hở khoảng 1.5 lần do phải tinh chỉnh nắp, khoét lỗ cẩn thận và thực hiện nối tiếp địa chi tiết.

4. Kết luận

Máng cáp chống cháy không chỉ đơn thuần là một phụ kiện cơ điện, mà là một "hàng rào sinh tử" được quy định chặt chẽ bởi QCVN 01:2021/BXD. Việc lựa chọn hệ thống máng/ống kim loại kín hoàn toàn, đi kèm với quy trình lắp đặt chuẩn chỉ (tiếp địa liên tục, đảm bảo khoảng hở an toàn, chèn kín tại các điểm xuyên tường) là cách duy nhất để hệ thống điện công trình miễn nhiễm với nguy cơ cháy nổ từ bên trong và an toàn trước ngọn lửa từ bên ngoài.

Chủ đầu tư và nhà thầu tuyệt đối không được đánh đổi sự an toàn bằng cách sử dụng sai vật liệu, chọn máng hở thay máng kín hay bỏ qua các sai sót trong quá trình thi công. Sự chủ quan có thể phải trả giá bằng cả sinh mạng con người và rủi ro pháp lý nghiêm trọng khi không thể vượt qua các kỳ kiểm định kỹ thuật khắt khe.
