Máng Cáp Dạng Lưới Là Gì? Cấu Tạo, Kích Thước Và Báo Giá Từ Xưởng Sản Xuất 2DE

Nếu bạn đang tìm một giải pháp đi cáp thông thoáng, dễ thi công và tiết kiệm chi phí hơn máng cáp kín truyền thống, máng cáp dạng lưới chính là câu trả lời. Đây là dòng sản phẩm đang được các công trình data center, nhà máy thực phẩm, dược phẩm và hệ thống điện công nghiệp ưu tiên lựa chọn nhờ khả năng tản nhiệt và thi công cực nhanh. Bài viết dưới đây, 2DE Việt Nam – đơn vị trực tiếp sản xuất thang máng cáp tại xưởng, sẽ giúp bạn hiểu rõ từ cấu tạo, vật liệu, kích thước tiêu chuẩn đến bảng giá cập nhật mới nhất.

Máng cáp dạng lưới là gì?

Máng cáp dạng lưới (còn gọi là máng lưới) là một dạng của máng cáp có kết cấu khung lưới, được tạo thành từ các thanh thép hoặc thanh inox đan xen và hàn cố định với nhau, sau đó uốn thành hình chữ U.

Tên tiếng Anh của sản phẩm là wire mesh cable tray (đôi khi gọi là bracket cable tray). Khác với máng cáp kín (tôn liền tấm) hay máng cáp đục lỗ, máng lưới có cấu trúc hở hoàn toàn, giúp:

• Nâng đỡ, sắp xếp và bảo vệ hệ thống dây, cáp điện, cáp mạng, cáp tín hiệu
• Phân phối cáp theo tuyến rõ ràng, dễ kiểm soát
• Tản nhiệt tối đa cho các loại cáp sinh nhiệt lớn (cáp động lực, cáp trung tâm dữ liệu)

Máng cáp dạng lưới làm từ vật liệu gì?

Thép mạ kẽm nhúng nóng

Máng lưới mạ kẽm nhúng nóng được nhúng toàn bộ trong bể kẽm nóng chảy, tạo lớp bảo vệ dày và đồng đều, chịu được môi trường ẩm ướt, ngoài trời, ăn mòn cao. Đây là lựa chọn phổ biến nhất cho nhà máy, khu công nghiệp, công trình ngoài trời nhờ tỷ lệ giá – độ bền tối ưu.

Inox 304 (và Inox 316 cho môi trường khắc nghiệt)

Máng lưới Inox 304 có độ bền, khả năng chống ăn mòn và tính thẩm mỹ cao, phù hợp với môi trường yêu cầu vệ sinh nghiêm ngặt như nhà máy thực phẩm, dược phẩm, bệnh viện. Với công trình ven biển hoặc tiếp xúc hóa chất mạnh, 2DE có thể gia công thêm dòng Inox 316 theo yêu cầu – khả năng chống ăn mòn vượt trội hơn 304, đặc biệt với clo và muối.

Ưu điểm của máng cáp dạng lưới

• Linh hoạt: dễ dàng cắt, uốn, nối để tạo hình theo địa hình công trình thực tế
• Thi công nhanh: không cần dụng cụ chuyên dụng, thợ điện thông thường có thể lắp đặt
• Tản nhiệt vượt trội: cấu trúc rỗng hoàn toàn giúp cáp không bị tích nhiệt, giảm nguy cơ quá tải
• Dễ kiểm tra, bảo trì: nhìn thấy toàn bộ cáp bên trong, phát hiện sự cố nhanh, không cần tháo nắp như máng kín
• Chi phí hợp lý: ít vật liệu hơn máng kín cùng kích thước nên giá thành cạnh tranh hơn

Quy cách kỹ thuật máng cáp dạng lưới (Wire Mesh Cable Tray)

Vì 2DE sở hữu xưởng cơ khí và xưởng sơn tĩnh điện riêng, chúng tôi nhận gia công theo kích thước phi tiêu chuẩn – điều mà nhiều đơn vị thương mại thuần túy không đáp ứng được do phải đặt hàng qua bên thứ ba.

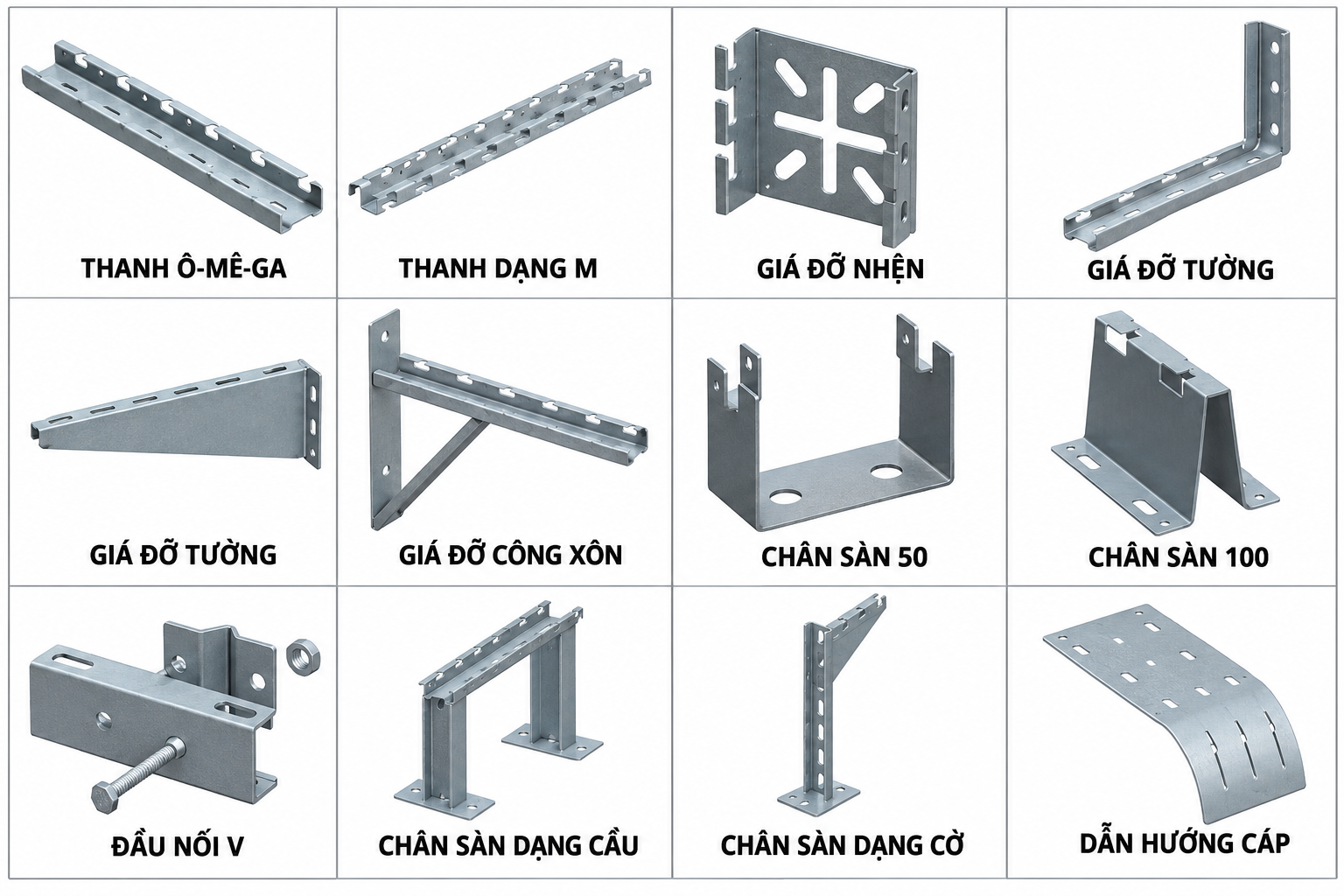

Phụ kiện lắp đặt máng cáp dạng lưới

Một hệ thống máng lưới hoàn chỉnh không chỉ có các thanh máng thẳng mà cần đầy đủ hệ phụ kiện đi kèm để đảm bảo an toàn và thẩm mỹ.

Hệ phụ kiện nối

Dùng để liên kết các thanh máng lưới lại với nhau thành hệ liên tục:

• Kẹp nối máng lưới
• Thanh nối thẳng
• Thanh nối co (thanh nối góc) – dùng khi đổi hướng tuyến cáp
• Thanh nối đứng – dùng khi thay đổi cao độ

Hệ phụ kiện treo trần

Dùng khi tuyến máng lưới đi trên cao, treo từ trần bê tông hoặc xà gồ:

• Bát kẹp cố định (bát kẹp cánh chim)
• Bát treo, bát kẹp trung tâm
• Thanh treo, thanh đỡ Omega
• Thanh U đa năng (thanh strut)

Hệ phụ kiện gắn tường

Áp dụng khi tuyến máng lưới đi sát tường:

• Tay đỡ, giá đỡ gắn tường
• Bát nhện treo tường

Hệ phụ kiện đỡ sàn

Dùng khi máng lưới cần đi âm sàn hoặc đặt dưới sàn kỹ thuật:

• Bát đỡ sàn chữ A
• Bát nhện đỡ sàn
• Chân chống sàn chịu lực

Phụ kiện khác

• Tấm đỡ cáp (tấm ra cáp)
• Vách ngăn máng lưới – dùng khi cần tách riêng cáp điện lực và cáp tín hiệu trên cùng một tuyến

Ngoài các loại phụ kiện tiêu chuẩn trên, 2DE nhận gia công phụ kiện theo bản vẽ riêng của từng dự án.

Quy trình sản xuất máng cáp dạng lưới tại nhà máy 2DE

Khác với các đơn vị thương mại thuần túy phải nhập hàng qua trung gian, 2DE Việt Nam trực tiếp sản xuất máng cáp dạng lưới tại nhà máy riêng tại Hà Nội, chủ động toàn bộ quy trình:

1. Chuẩn bị nguyên liệu: thép cuộn/inox tấm đạt chuẩn đầu vào
2. Cắt, tạo hình sợi lưới: hàn các thanh thép/inox thành khung lưới theo đúng khoảng cách kỹ thuật
3. Chấn định hình chữ U: tạo biên dạng máng theo kích thước yêu cầu
4. Xử lý bề mặt: mạ kẽm nhúng nóng hoặc đánh bóng inox tùy loại sản phẩm
5. Kiểm soát chất lượng: kiểm tra độ bền mối hàn, độ phẳng, kích thước trước khi xuất xưởng

Nhờ chủ động sản xuất, 2DE cam kết:

✔ Giá tại xưởng – không qua trung gian, tối ưu chi phí cho nhà thầu ✔ Chủ động tiến độ – đáp ứng đơn hàng số lượng lớn theo đúng cam kết ✔ Gia công theo yêu cầu – linh hoạt kích thước, độ dày, vật liệu, phương án xử lý bề mặt ✔ Kiểm soát chất lượng chặt chẽ – từ nguyên liệu đầu vào đến hoàn thiện sản phẩm

Ứng dụng thực tế của máng cáp dạng lưới

• Trung tâm dữ liệu (Data Center): mật độ cáp mạng dày đặc, cần đi dây linh hoạt, dễ thêm/bớt cáp và thoát nhiệt tốt
• Nhà máy thực phẩm, dược phẩm: yêu cầu vệ sinh cao, dễ lau chùi, không đọng bụi bẩn như máng kín
• Công trình ngoài trời, ven biển: dùng loại mạ kẽm nhúng nóng hoặc inox chống ăn mòn
• Hệ thống điện công nghiệp có cáp động lực: cần tản nhiệt tốt để tránh quá tải nhiệt

So sánh máng cáp dạng lưới với các loại máng cáp khác

Báo giá máng cáp dạng lưới 2026

Giá máng cáp dạng lưới phụ thuộc vào vật liệu (mạ kẽm nhúng nóng hay inox 304/316), kích thước và số lượng đặt hàng. Vì sản xuất trực tiếp tại xưởng, 2DE có thể đưa ra mức giá cạnh tranh, đặc biệt ưu đãi chiết khấu cho đơn hàng số lượng lớn/dự án.

Liên hệ ngay để nhận báo giá chi tiết theo từng kích thước:

Hotline – Zalo: 0867.168.286

Câu hỏi thường gặp về máng cáp dạng lưới

1. Máng cáp dạng lưới là gì? Là loại máng cáp có kết cấu dạng lưới thép/inox đan xen, uốn hình chữ U, dùng để nâng đỡ và bảo vệ hệ thống dây cáp, đồng thời tản nhiệt tốt hơn các loại máng cáp kín.

2. Khi nào nên chọn máng lưới thay vì máng cáp kín? Khi hệ thống cáp tỏa nhiệt nhiều (cáp động lực) hoặc công trình cần vệ sinh, kiểm tra cáp thường xuyên (nhà máy thực phẩm, data center). Cấu trúc hở giúp thoát nhiệt và dễ dàng quan sát cáp bên trong.

3. Vật liệu phổ biến nhất để làm máng cáp dạng lưới? Thép mạ kẽm điện phân, thép mạ kẽm nhúng nóng (cho công trình ngoài trời) và Inox 304/316 (cho môi trường hóa chất, thực phẩm, dược phẩm).

4. Khoảng cách tiêu chuẩn giữa các giá đỡ máng lưới là bao nhiêu? Thông thường từ 1,5m đến 2m, tùy vào tải trọng cáp thực tế để tránh tình trạng võng máng.

5. Máng cáp dạng lưới có cần tiếp địa không? Có. Máng lưới kim loại bắt buộc phải nối đất (tiếp địa) đúng tiêu chuẩn kỹ thuật điện để đảm bảo an toàn và chống nhiễu tín hiệu.

6. Mua máng cáp dạng lưới trực tiếp tại xưởng 2DE có lợi ích gì so với qua đại lý? Khách hàng được hưởng giá tại xưởng (không qua trung gian), chủ động về tiến độ giao hàng, và có thể yêu cầu gia công kích thước riêng theo bản vẽ công trình – điều mà các đại lý phân phối thông thường không đáp ứng được.

7. Kích thước phổ biến của máng cáp dạng lưới là bao nhiêu? Chiều cao phổ biến 50mm và 100mm, chiều rộng từ 50mm đến 600mm, chiều dài tiêu chuẩn mỗi thanh 3.000mm. Ngoài ra 2DE nhận gia công theo kích thước riêng.

Liên hệ đặt hàng máng cáp dạng lưới tại 2DE Việt Nam

CÔNG TY CỔ PHẦN TẬP ĐOÀN 2DE VIỆT NAM Nhà máy 1: KM 16+390 Đại lộ Thăng Long, Xã Quốc Oai, TP. Hà Nội Hotline/Zalo: 0867.168.286 Email: Kinhdoanh1.2de@gmail.com

Là đơn vị sản xuất trực tiếp thang cáp – máng cáp, 2DE cam kết mang đến sản phẩm chất lượng, giá tận xưởng và tiến độ giao hàng nhanh nhất cho mọi công trình.
