Máng Cáp Điện: Hướng Dẫn Toàn Diện Từ Cấu Tạo, Phân Loại Đến Cách Chọn Đúng Công Trình

Máng cáp điện lắp sai loại đáy, sai vật liệu hoặc sai kích thước là lỗi phổ biến khiến hệ thống dây cáp bị quá nhiệt, ẩm mốc, hoặc phải tháo dỡ sửa lại giữa chừng khi công trình đã đi vào vận hành. Nhiều chủ đầu tư và kỹ sư M&E chỉ tập trung vào giá và kích thước bề ngoài, trong khi máng cáp điện thực chất có nhiều biến thể về kiểu đáy, vật liệu và ứng dụng, mỗi loại phù hợp với một điều kiện công trình khác nhau.

Bài viết này trình bày đầy đủ về máng cáp điện: cấu tạo, các loại phổ biến trên thị trường, cách chọn đúng theo môi trường và tải cáp, tiêu chuẩn cần đối chiếu, và những sai lầm khiến nhiều công trình phải sửa lại hệ thống sau khi đã lắp đặt xong.

1. Máng cáp điện là gì? Cấu tạo cơ bản

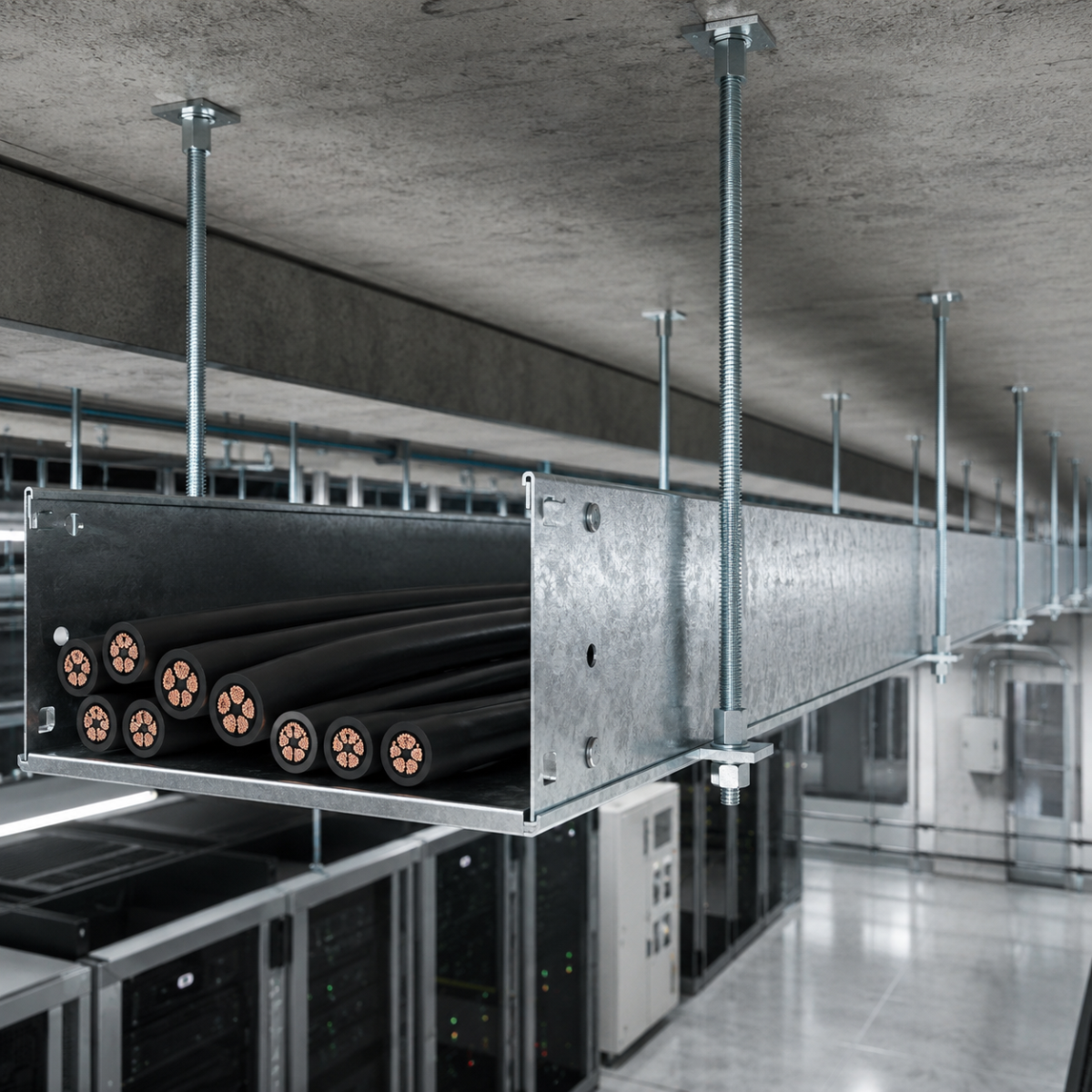

Máng cáp điện là một hệ thống kết cấu kim loại dạng máng, dùng để nâng đỡ, sắp xếp và bảo vệ dây cáp điện trong công trình dân dụng và công nghiệp. Khác với thang cáp có cấu trúc hở dạng thanh ngang, máng cáp có đáy liền, tạo thành một khoang chứa cáp kín hơn về phía dưới.

Cấu tạo cơ bản gồm phần đáy máng chịu lực chính, hai thành máng ở hai bên giữ cáp không rơi ra ngoài, và có thể có thêm nắp đậy tùy yêu cầu bảo vệ của công trình. Các đoạn máng được liên kết với nhau bằng bát nối, cố định vào kết cấu công trình thông qua ty treo, quang treo hoặc giá đỡ tường.

So với thang cáp, máng cáp có khả năng bảo vệ cáp khỏi bụi và nước tốt hơn nhờ phần đáy liền, nhưng khả năng tản nhiệt kém hơn do cấu trúc ít thông thoáng. Đây là điểm cần cân nhắc kỹ khi lựa chọn giữa hai loại cho từng đoạn tuyến cụ thể.

2. Phân loại máng cáp điện theo kiểu đáy

Loại đáy kín có phần đáy liền hoàn toàn, phù hợp với các tuyến cần bảo vệ cáp khỏi bụi, nước hoặc vật rơi từ phía trên, thường dùng trong khu vực thương mại, dân dụng nơi tính thẩm mỹ và độ kín được ưu tiên.

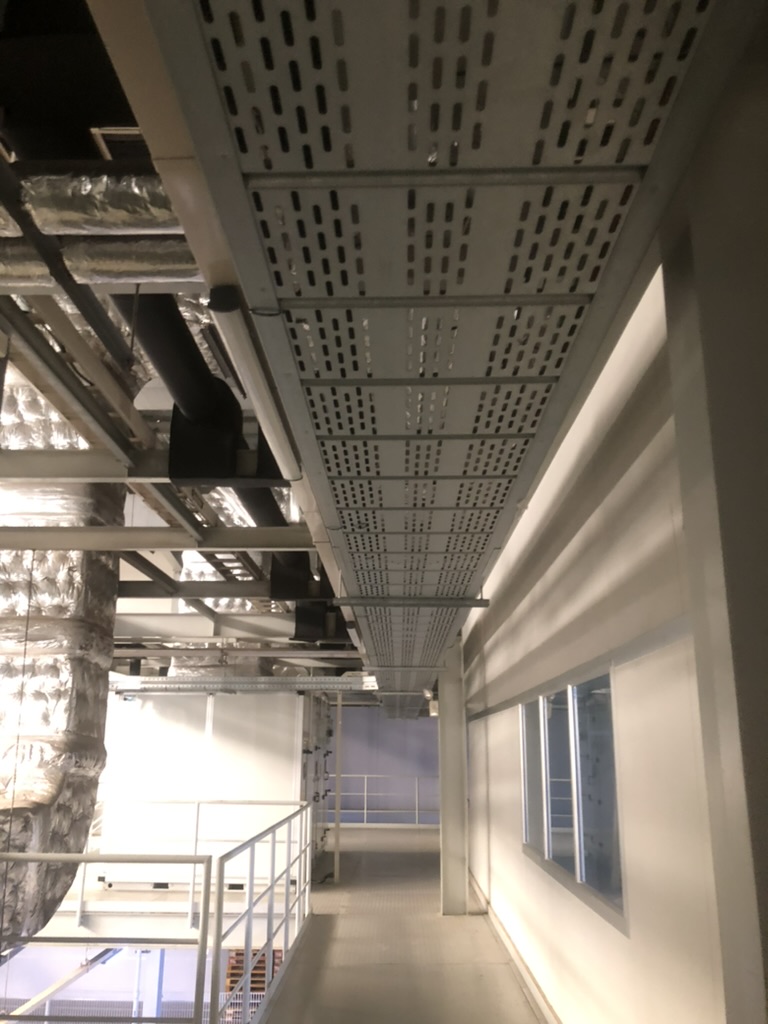

Loại đục lỗ có các lỗ nhỏ trên bề mặt đáy, cân bằng giữa khả năng bảo vệ và khả năng tản nhiệt, phù hợp với các tuyến mang tải cáp trung bình, không yêu cầu kín tuyệt đối nhưng vẫn cần hạn chế bụi bám trực tiếp lên cáp.

Loại có nắp bổ sung thêm một lớp bảo vệ phía trên, thường dùng cho các tuyến lắp đặt ngoài trời hoặc khu vực có nguy cơ vật rơi, va đập từ bên trên, đồng thời là yêu cầu bắt buộc với một số hạng mục cần đạt tiêu chuẩn phòng cháy chữa cháy.

Việc chọn kiểu đáy phù hợp không chỉ dựa vào sở thích thẩm mỹ, mà cần đối chiếu với yêu cầu bảo vệ thực tế của từng đoạn tuyến trong bản vẽ thiết kế M&E.

3. Phân loại máng cáp điện theo vật liệu và lớp phủ

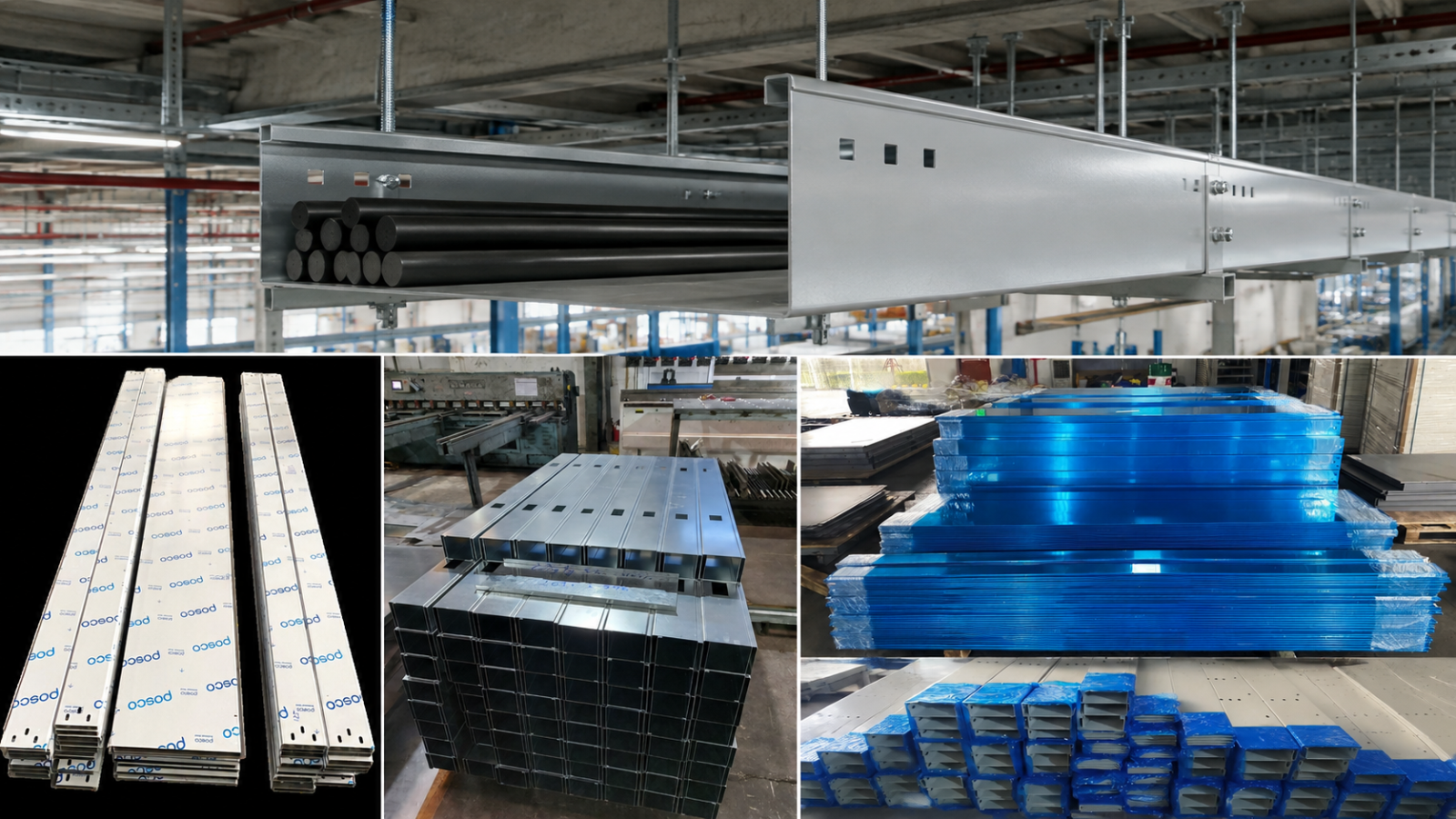

Việc chọn vật liệu cần dựa trên môi trường lắp đặt thực tế, không nên chọn theo giá thấp nhất mà bỏ qua điều kiện vận hành lâu dài của công trình. Một máng cáp sơn tĩnh điện lắp ở khu vực ẩm ướt có thể xuống cấp trong vòng một đến hai năm, trong khi chi phí ban đầu chênh lệch với mạ kẽm nhúng nóng thường không đáng kể so với chi phí sửa chữa, thay thế về sau.

4. Nên chọn máng cáp hay thang cáp, ống luồn?

Ba tiêu chí quyết định việc chọn loại đi dây phù hợp gồm tải trọng cáp trên tuyến, yêu cầu tản nhiệt, và mức độ bảo vệ cần thiết khỏi bụi, nước hoặc cháy lan.

Tuyến cáp điều khiển, cáp tín hiệu hoặc tuyến nhánh trong công trình thương mại, dân dụng nên dùng máng cáp, vì đây là lựa chọn cân bằng tốt giữa chi phí, thẩm mỹ và khả năng bảo vệ.

Tuyến trục chính mang nhiều cáp công suất lớn trong nhà xưởng, khu công nghiệp phù hợp hơn với thang cáp, nhờ khả năng chịu tải và tản nhiệt vượt trội so với máng cáp cùng kích thước.

Khu vực yêu cầu chống cháy lan nghiêm ngặt theo quy định PCCC, hoặc môi trường có khí, bụi dễ cháy nổ, nên chuyển sang ống luồn kim loại kín, vì đây là giải pháp an toàn hơn cả máng cáp có nắp.

5. Kích thước và độ dày tôn phổ biến

(Bảng mang tính tham khảo tổng quát theo mặt bằng chung của ngành. Kích thước và độ dày thực tế cần đối chiếu với catalogue của nhà sản xuất và tính toán theo tải cáp cụ thể trước khi đặt hàng.)

6. Tiêu chuẩn áp dụng cho máng cáp điện

Hệ thống máng cáp điện tại Việt Nam thường được thiết kế dựa trên tiêu chuẩn quốc tế IEC 61537 về kết cấu, tải trọng cho phép và phương pháp thử, kết hợp với các TCVN liên quan đến vật liệu và lớp phủ bảo vệ như mạ kẽm, sơn tĩnh điện.

Với các công trình yêu cầu nghiệm thu phòng cháy chữa cháy, hệ thống máng cáp cần tuân thủ thêm quy chuẩn QCVN về an toàn PCCC, đặc biệt tại các khu vực có mật độ dây cáp cao hoặc gần vật liệu dễ cháy. Chi tiết đầy đủ về tiêu chuẩn lắp đặt và các quy định liên quan có thể tham khảo tại bài viết chuyên sâu về tiêu chuẩn lắp đặt máng cáp điện.

Quy chuẩn kỹ thuật quốc gia về an toàn điện quy định yêu cầu tiếp địa liên tục cho toàn tuyến máng cáp, một yêu cầu bắt buộc thường bị bỏ sót tại các điểm nối và điểm chuyển hướng nếu thi công không cẩn thận.

7. Cách chọn kích thước theo tải cáp thực tế

Chọn kích thước máng cáp cần thực hiện theo ba bước: xác định tổng tiết diện dây cáp dự kiến lắp đặt trên tuyến, cộng thêm hệ số dự phòng 40-50% cho khả năng mở rộng sau này, rồi đối chiếu với bảng ở mục 5 để chọn kích thước gần nhất, làm tròn lên chứ không làm tròn xuống.

Ví dụ thực tế: một tuyến cần đi 10 sợi cáp đường kính 20mm, tổng chiều rộng chiếm khoảng 200mm nếu xếp một lớp. Cộng hệ số dự phòng 40%, không gian cần thiết là 280mm. Trường hợp này nên chọn máng cáp 300mm, không chọn 250mm dù nhìn qua vẫn đủ chỗ cho 10 sợi cáp ban đầu.

Với công trình có bản vẽ M&E cụ thể, bước tính toán này nên để đội kỹ thuật của nhà cung cấp thực hiện cùng, thay vì tự ước lượng rồi đặt hàng theo kinh nghiệm từ công trình khác.

8. Quy trình lắp đặt máng cáp điện đúng chuẩn

Giai đoạn thiết kế cần khảo sát tuyến đi dây theo bản vẽ, liệt kê số lượng và loại cáp trên từng đoạn, tính toán tải trọng và chọn kích thước, vật liệu phù hợp với môi trường của từng khu vực.

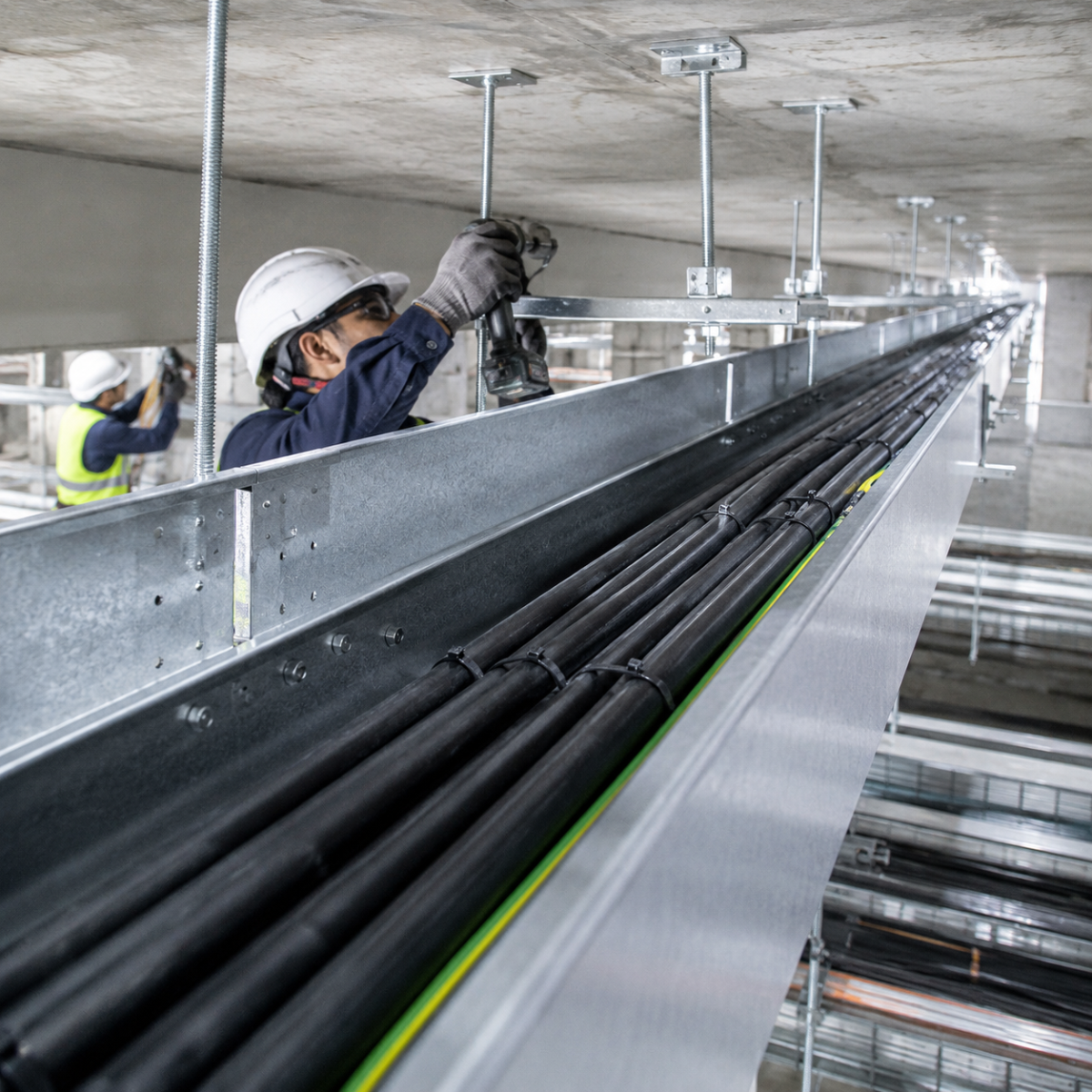

Giai đoạn thi công bắt đầu bằng lắp đặt giá đỡ đúng vị trí và khoảng cách đã tính toán, sau đó lắp thân máng cáp, nối các đoạn bằng bát nối và siết bulong đúng lực khuyến nghị. Tiếp địa cần được đấu nối liên tục xuyên suốt toàn tuyến, kể cả tại các điểm chuyển hướng.

Trước khi xếp cáp, cần kiểm tra độ võng thực tế của hệ thống. Khi xếp cáp, tuân thủ tỷ lệ lấp đầy khuyến nghị, thường không vượt quá 40-50% tiết diện máng, để đảm bảo khả năng tản nhiệt và chừa chỗ cho việc bổ sung cáp về sau.

Giai đoạn nghiệm thu cần kiểm tra toàn bộ mối nối chắc chắn, đo điện trở tiếp địa để xác nhận đạt yêu cầu an toàn điện, và lưu trữ đầy đủ hồ sơ, chứng chỉ vật tư phục vụ nghiệm thu công trình.

9. Ứng dụng theo loại công trình

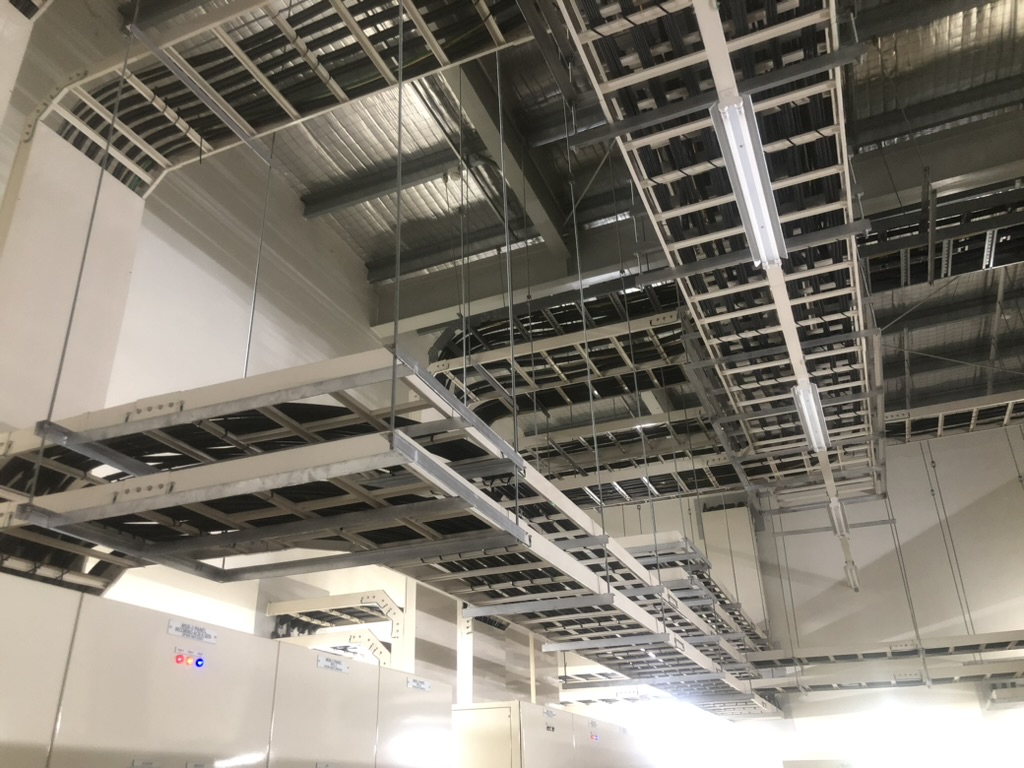

Tòa nhà văn phòng, chung cư thường dùng máng cáp sơn tĩnh điện có nắp, kết hợp tính thẩm mỹ với hệ trần kỹ thuật, phù hợp với tải cáp trung bình của hệ thống chiếu sáng và ổ cắm.

Trung tâm thương mại, khách sạn cần cân nhắc thêm yêu cầu PCCC do mật độ người sử dụng cao, thường ưu tiên máng cáp có nắp kín tại các khu vực công cộng.

Nhà máy sản xuất, khu công nghiệp thường dùng máng cáp mạ kẽm nhúng nóng cho các tuyến nhánh, kết hợp thang cáp cho tuyến trục chính, do môi trường có độ ẩm và bụi công nghiệp cao hơn công trình dân dụng.

Nhà máy thực phẩm, dược phẩm ưu tiên máng cáp inox 304 tại khu vực sản xuất trực tiếp, đáp ứng yêu cầu vệ sinh công nghiệp nghiêm ngặt của ngành.

Công trình hạ tầng, trạm biến áp ngoài trời cần máng cáp mạ kẽm nhúng nóng hoặc inox, có nắp bảo vệ chống mưa nắng trực tiếp trong thời gian dài.

10. Những sai lầm thường gặp

Chọn máng cáp đáy kín cho khu vực cần tản nhiệt cao, dẫn đến cáp bị quá nhiệt khi mật độ dây trong máng lớn mà không có đủ khe hở thoát nhiệt.

Dùng sơn tĩnh điện cho khu vực ngoài trời hoặc độ ẩm cao, khiến lớp sơn bong tróc nhanh hơn dự kiến, đặc biệt tại các mối nối và góc cạnh.

Chọn kích thước vừa đủ cho số cáp hiện tại, không tính hệ số dự phòng cho nhu cầu mở rộng, dẫn đến phải đặt bù hàng giữa chừng khi công trình cần bổ sung cáp.

Không tiếp địa liên tục tại các điểm nối và điểm chuyển hướng, dẫn đến không đạt yêu cầu khi nghiệm thu an toàn điện.

Nhầm giữa kích thước danh nghĩa trên catalogue và kích thước thực tế đo được sau khi lắp đặt, gây khó khăn khi lắp ráp với phụ kiện đã đặt theo số liệu danh nghĩa.

Xếp cáp quá tải trong máng, vượt quá tỷ lệ lấp đầy khuyến nghị, làm giảm khả năng tản nhiệt và tăng nguy cơ quá nhiệt cho dây dẫn.

11. Câu hỏi thường gặp

Máng cáp điện khác gì so với thang cáp? Máng cáp có đáy liền, bảo vệ cáp khỏi bụi và nước tốt hơn, trong khi thang cáp có cấu trúc hở, tản nhiệt tốt hơn và chịu tải trọng lớn hơn.

Máng cáp có bắt buộc phải có nắp không? Không bắt buộc cho mọi công trình. Nắp cần thiết khi lắp đặt ngoài trời, khu vực có nguy cơ vật rơi từ trên cao, hoặc yêu cầu chống cháy lan theo quy định PCCC.

Kích thước máng cáp phổ biến nhất là bao nhiêu? 200x100 và 300x100 phổ biến cho công trình dân dụng, thương mại. Kích thước từ 400mm trở lên thường dùng cho công trình công nghiệp có tải cáp lớn.

Máng cáp điện có cần tiếp địa không? Có. Tiếp địa liên tục toàn tuyến là yêu cầu bắt buộc để đảm bảo an toàn điện và đạt yêu cầu nghiệm thu công trình.

Độ dày tôn nào phù hợp cho máng cáp công nghiệp? Thường từ 1,5mm trở lên cho kích thước từ 300mm trở lên, cần tính toán cụ thể theo tải cáp thực tế của từng công trình.

12. Kết luận

Chọn máng cáp điện đúng đòi hỏi xem xét đồng thời bốn yếu tố: kiểu đáy theo yêu cầu bảo vệ, vật liệu theo môi trường lắp đặt, kích thước có dự phòng cho mở rộng sau này, và tuân thủ tiêu chuẩn tiếp địa, PCCC nếu công trình yêu cầu. Việc chỉ so sánh giá và kích thước bề ngoài mà bỏ qua các yếu tố này thường dẫn đến chi phí sửa chữa, thay thế cao hơn nhiều so với chênh lệch giá ban đầu.
