Máng Cáp Đục Lỗ: Cấu Tạo, Ưu Điểm Và Ứng Dụng Phù Hợp

Máng cáp đục lỗ là một trong hai kiểu đáy phổ biến nhất của máng cáp điện, được nhận diện qua các hàng lỗ nhỏ dập đều trên bề mặt đáy. Bài viết này tập trung vào riêng loại sản phẩm này: cấu tạo, ưu điểm thực tế, và những công trình phù hợp nhất để sử dụng.

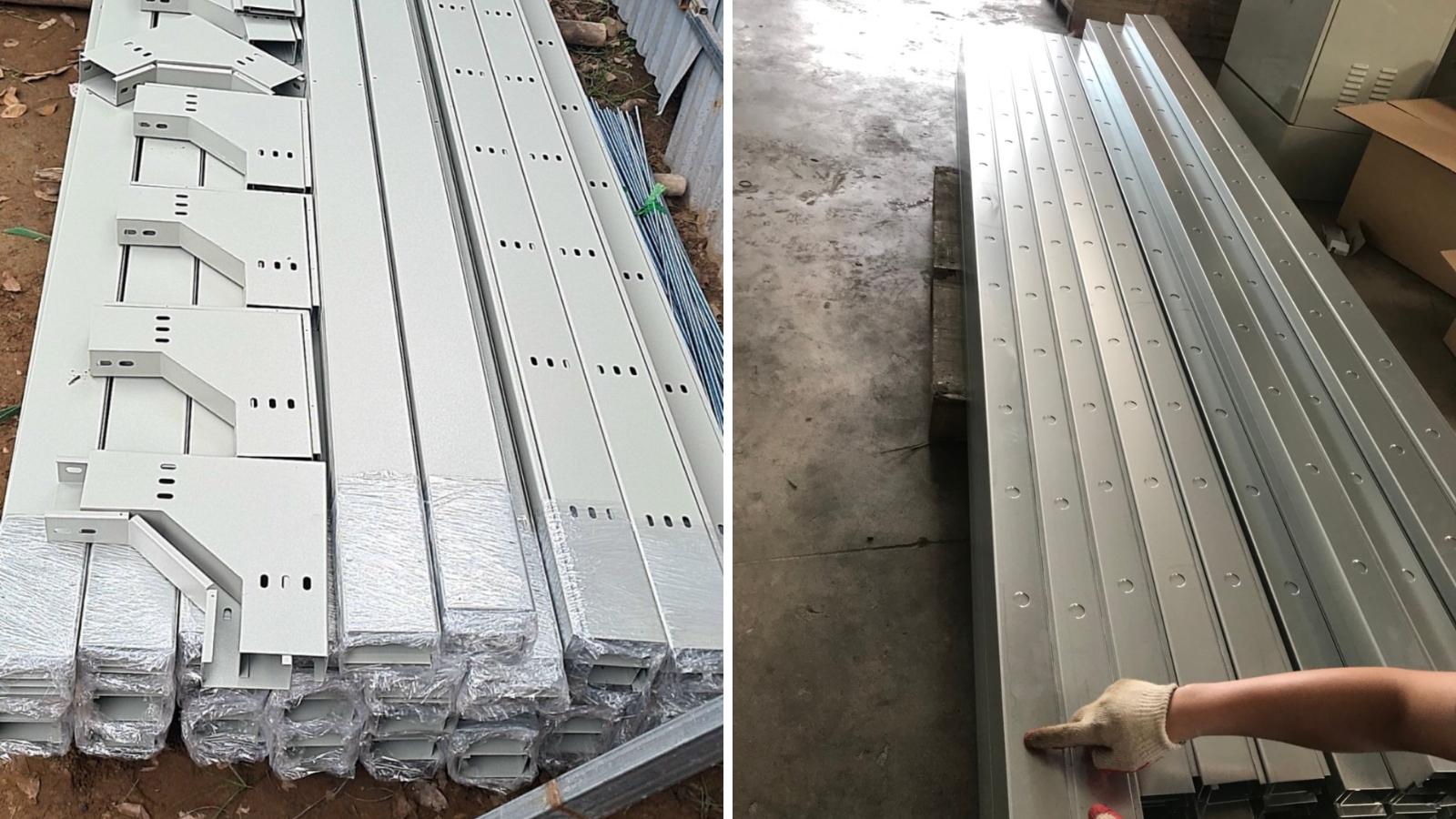

1. Máng cáp đục lỗ là gì?

Máng cáp đục lỗ có cấu tạo tương tự máng cáp thông thường, gồm phần đáy và hai thành bên, nhưng phần đáy được dập các lỗ nhỏ theo hàng đều đặn dọc chiều dài. Các lỗ này tạo ra khe hở cho phép không khí lưu thông qua đáy máng, khác với máng cáp đáy kín có bề mặt liền hoàn toàn.

Về kết cấu chịu lực, các lỗ đục thường được bố trí và tính toán để không ảnh hưởng đáng kể đến khả năng chịu tải tổng thể so với máng đáy kín cùng kích thước và độ dày.

2. Ưu điểm cụ thể của máng cáp đục lỗ

Khả năng tản nhiệt là ưu điểm nổi bật nhất. Các khe hở trên đáy giúp không khí lưu thông qua khoang chứa cáp, giảm nhiệt tích tụ so với cấu trúc kín hoàn toàn, đặc biệt có ý nghĩa khi mật độ cáp trong máng ở mức trung bình đến cao.

Trọng lượng máng cũng nhẹ hơn một phần so với đáy kín cùng kích thước, do một phần vật liệu đã được đột bỏ tại các vị trí lỗ, giúp giảm nhẹ tải trọng lên hệ thống giá đỡ và kết cấu treo.

Về thoát nước, nếu có hơi ẩm ngưng tụ bên trong máng, các lỗ đục cũng giúp nước thoát ra ngoài thay vì đọng lại ở đáy như trường hợp máng kín hoàn toàn.

3. Kích thước và cách bố trí lỗ ảnh hưởng gì đến hiệu quả sử dụng

Lỗ nhỏ và mật độ vừa phải giúp cân bằng giữa khả năng tản nhiệt và mức độ bảo vệ khỏi bụi, trong khi lỗ lớn hơn hoặc mật độ dày hơn tăng khả năng thoát nhiệt nhưng cũng đồng thời tăng lượng bụi mịn có thể lọt qua.

Với môi trường cần ưu tiên tản nhiệt tối đa, ví dụ tuyến cáp động lực mật độ cao, mức độ đục lỗ dày hơn phù hợp hơn. Với môi trường cần hạn chế bụi ở mức tối thiểu nhưng vẫn muốn giữ một phần khả năng tản nhiệt, mức đục lỗ thưa hơn là lựa chọn cân bằng hợp lý.

4. Ứng dụng phù hợp

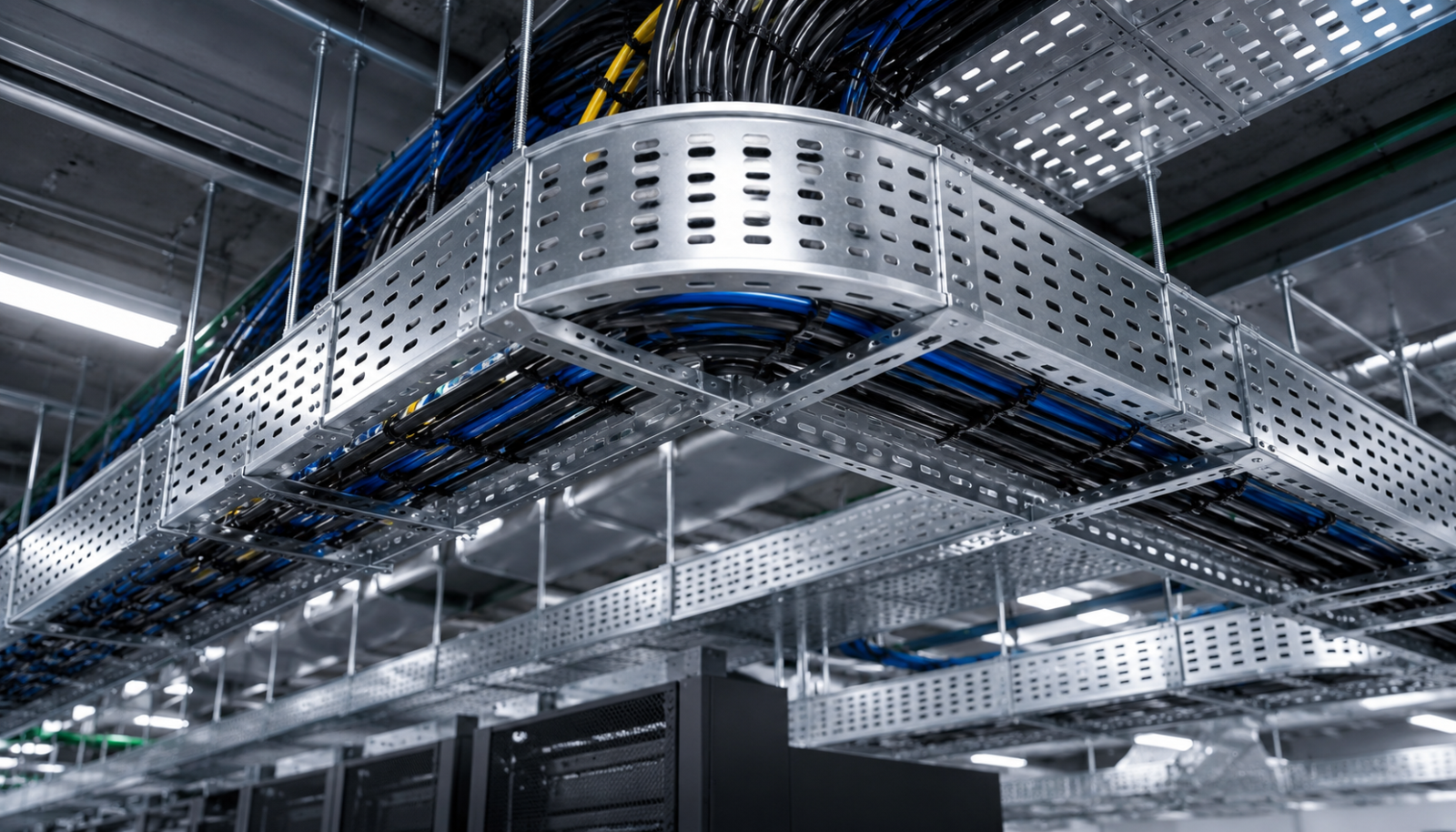

Nhà xưởng công nghiệp với mật độ cáp động lực cao thường dùng máng cáp đục lỗ cho các tuyến nhánh, tận dụng khả năng tản nhiệt để giảm nguy cơ quá nhiệt khi vận hành liên tục.

Trung tâm dữ liệu và phòng kỹ thuật kiểm soát bụi tốt cũng là môi trường phù hợp, vì nhược điểm bụi mịn lọt qua lỗ gần như không đáng kể trong không gian đã được kiểm soát, trong khi lợi ích tản nhiệt vẫn phát huy đầy đủ cho mật độ cáp mạng và cáp điện cao.

Tòa nhà thương mại, văn phòng dùng máng cáp đục lỗ cho các tuyến trong trần kỹ thuật, nơi không yêu cầu độ kín tuyệt đối nhưng cần đảm bảo cáp không bị quá nhiệt khi đi cùng nhiều tuyến khác trong cùng không gian trần.

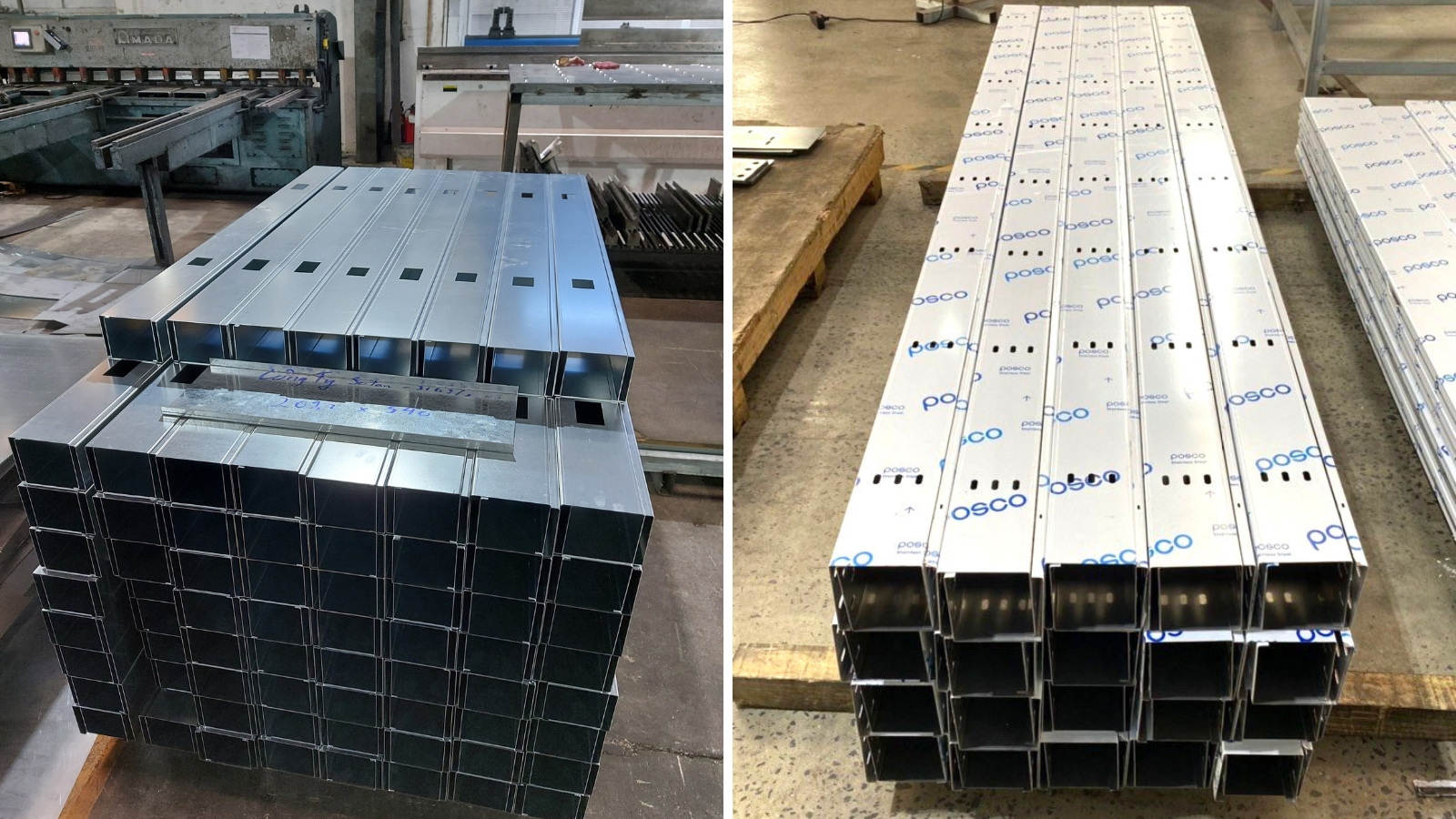

5. Vật liệu phổ biến cho máng cáp đục lỗ

Sơn tĩnh điện là lựa chọn phổ biến nhất cho môi trường trong nhà, khô ráo, kết hợp tốt với ưu điểm tản nhiệt của kiểu đáy này.

Mạ kẽm nhúng nóng phù hợp khi máng cáp đục lỗ cần lắp đặt ở khu vực có độ ẩm cao hơn, dù ít phổ biến hơn so với việc dùng đáy kín trong các môi trường này, vì đáy kín thường được ưu tiên hơn khi độ ẩm là mối lo chính.

Inox có thể dùng cho máng cáp đục lỗ tại nhà máy thực phẩm hoặc dược phẩm cần vừa vệ sinh dễ dàng vừa tản nhiệt tốt, dù đây không phải kết hợp phổ biến nhất trên thị trường.

6. Khi nào nên cân nhắc loại đáy kín thay thế

Với khu vực có nhiều bụi mịn, dăm gỗ hoặc nguy cơ nước nhỏ giọt từ phía trên, đáy kín bảo vệ cáp tốt hơn đáng kể so với đục lỗ. Phân tích đầy đủ về tiêu chí lựa chọn giữa hai loại, kèm bảng so sánh chi tiết theo từng trường hợp sử dụng, có tại bài viết riêng so sánh máng cáp đục lỗ và máng đáy kín.

7. Những sai lầm thường gặp

Dùng máng cáp đục lỗ cho khu vực có bụi mịn hoặc hóa chất dạng hơi mà không cân nhắc việc bụi vẫn lọt qua lỗ theo thời gian, gây tích tụ dần trên cáp.

Chọn mức đục lỗ quá thưa cho tuyến tải nặng cần tản nhiệt tối đa, khiến lợi ích tản nhiệt không đủ rõ rệt so với chi phí bỏ ra.

Lắp đặt ở khu vực có nguy cơ nước nhỏ giọt từ phía trên mà không có biện pháp che chắn bổ sung, khiến nước lọt trực tiếp qua lỗ vào cáp bên trong.

8. Câu hỏi thường gặp

Máng cáp đục lỗ có yếu hơn máng đáy kín không? Không đáng kể ở mức đục lỗ tiêu chuẩn của các nhà sản xuất uy tín, vì vị trí và mật độ lỗ được tính toán để không ảnh hưởng nhiều đến khả năng chịu tải.

Máng cáp đục lỗ có chống được nước không? Chỉ chống được ở mức hạn chế. Với khu vực có nguy cơ nước nhỏ giọt hoặc tạt trực tiếp, nên chọn máng đáy kín hoặc có nắp đậy bổ sung.

Có cần vệ sinh máng cáp đục lỗ định kỳ không? Nên vệ sinh định kỳ tại môi trường có bụi, vì bụi mịn có thể tích tụ dần qua các lỗ theo thời gian dù không đáng kể ở mỗi lần quan sát.

Kích thước máng cáp đục lỗ phổ biến nhất là bao nhiêu? Tương tự dải kích thước chung của máng cáp, phổ biến từ 100x50 đến 300x100 cho công trình dân dụng, thương mại và công nghiệp nhẹ.

9. Ba điều cần nhớ

Điều 1 — Máng cáp đục lỗ phù hợp nhất khi tản nhiệt là ưu tiên hàng đầu, ví dụ tuyến cáp động lực mật độ cao hoặc trung tâm dữ liệu kiểm soát bụi tốt.

Điều 2 — Mức độ đục lỗ cần chọn theo cân bằng giữa nhu cầu tản nhiệt và mức bụi cho phép của môi trường lắp đặt, không có một mức cố định phù hợp mọi nơi.

Điều 3 — Với khu vực nhiều bụi mịn hoặc nguy cơ nước nhỏ giọt, nên chuyển sang máng đáy kín thay vì cố dùng đục lỗ kèm biện pháp che chắn tạm thời.

10. Nguồn tham khảo

Nguyên tắc kết cấu chung tham chiếu theo TCVN 10688:2015 (tương đương IEC 61537:2006), xác minh qua thuvienphapluat.vn.

[Phần này vẫn cần bổ sung: số liệu thử nghiệm thực tế về mức giảm nhiệt độ của máng đục lỗ so với đáy kín nếu 2DE có dữ liệu đo đạc, số công trình đã thực hiện, số năm kinh nghiệm đội ngũ kỹ thuật.]
