Máng Cáp Inox 304: Hướng Dẫn Toàn Diện Về Giải Pháp Cáp Quản Lý Hạng Nhất

Máng cáp inox 304 đã trở thành lựa chọn ưu tiên trong các ứng dụng công nghiệp hiện đại. Với tính chất chống ăn mòn vượt trội và độ bền cơ học cao, sản phẩm này mang lại hiệu suất ổn định trong môi trường khắc nghiệt. Bài viết này cung cấp kiến thức chuyên sâu giúp bạn hiểu rõ về máng cáp inox 304 và cách lựa chọn giải pháp tối ưu cho dự án của mình.

---

1. Định Nghĩa và Phân Loại Máng Cáp Inox 304

1.1 Máng Cáp Inox 304 Là Gì?

Máng cáp inox 304 (hay còn gọi là máng cáp thép không gỉ 304) là một hệ thống cơ sở hạ tầng dùng để đặt, bảo vệ và quản lý các đường dây điện, cáp quang và cáp dữ liệu. Sản phẩm được chế tạo từ thép không gỉ loại 304 (UNS S30400), một hợp kim austenitique chứa:

• Sắt (Fe): 70-74%
• Crom (Cr): 18-20%
• Niken (Ni): 8-10%
• Các yếu tố khác: Mangan, Silicon, Phospho, Lưu huỳnh

Thành phần hóa học này tạo nên tính chất chống ăn mòn tuyệt vời, đặc biệt trong các môi trường với độ ẩm cao, tiếp xúc với hóa chất hoặc muối.

1.2 Phân Loại Máng Cáp Inox 304

Theo Hình Dáng Cấu Trúc:

• Máng cáp có nắp đóng (Closed Tray): Cung cấp bảo vệ toàn diện cho cáp, giảm thiểu tác động từ bụi và chất lỏng. Thích hợp cho môi trường công nghiệp nặng.
• Máng cáp mở (Open Tray): Cho phép thoát nhiệt tự nhiên, tiểu cân nhân công lực lắp đặt. Phù hợp cho các ứng dụng trong nhà với tải trọng cáp vừa phải.
• Máng cáp nửa kín (Perforated Tray): Kết hợp ưu điểm của cả hai loại, cung cấp độ bảo vệ và thoát nhiệt cân bằng.
• Máng cáp khay buộc (Cable Ladder): Thiết kế nhẹ, chi phí thấp, thoát nhiệt tối ưu. Được ưa chuộng trong các dự án hạ tầng và công nghiệp.

Theo Kích Thước:

• Rộng: 50mm, 75mm, 100mm, 150mm, 200mm, 300mm, 400mm
• Cao: 35mm, 50mm, 75mm, 100mm, 150mm
• Độ dài tiêu chuẩn: 2000mm, 2500mm, 3000mm (có thể tùy chỉnh)

---

2. Ưu Điểm Vượt Trội Của Máng Cáp Inox 304

2.1 Khả Năng Chống Ăn Mòn Tuyệt Vời

Thép không gỉ 304 hình thành lớp oxy hóa tự vệ (passive film) trên bề mặt khi tiếp xúc với oxygen. Lớp này:

• Ngăn chặn quá trình oxy hóa từ bên trong
• Tự phục hồi khi bị trầy xước nhẹ
• Chống chịu được môi trường biển, hóa chất công nghiệp, khí acid

Ưu thế so với các loại khác:

• Tốt hơn 40% so với thép mạ kẽm thường
• Tương đương 304L nhưng chi phí thấp hơn
• Vượt trội hơn thép sơn thường trong các ứng dụng dài hạn

2.2 Độ Bền Cơ Học Cao

Cường độ kéo của inox 304 đạt 515-620 MPa, cho phép:

• Chịu tải trọng cáp lớn mà không biến dạng
• Duy trì độ cứng và ổn định hình học trong suốt vòng đời sử dụng
• Hạn chế độ võng của máng khi khoảng cách giữa các điểm tựa tăng

2.3 Tuổi Thọ Dài Hạn (20-50 Năm)

Theo nghiên cứu của các tổ chức tiêu chuẩn quốc tế:

• Môi trường bình thường: 25-30 năm
• Môi trường ít ăn mòn: 40-50 năm
• Môi trường biển: 15-25 năm (phụ thuộc khoảng cách từ bờ)

2.4 Tính Thẩm Mỹ và Dễ Bảo Trì

• Bề mặt sáng bóng, thẩm mỹ cao phù hợp với các dự án hiện đại
• Không cần sơn phủ định kỳ (không gỉ tự nhiên)
• Bảo trì đơn giản, chỉ cần lau chùi định kỳ

---

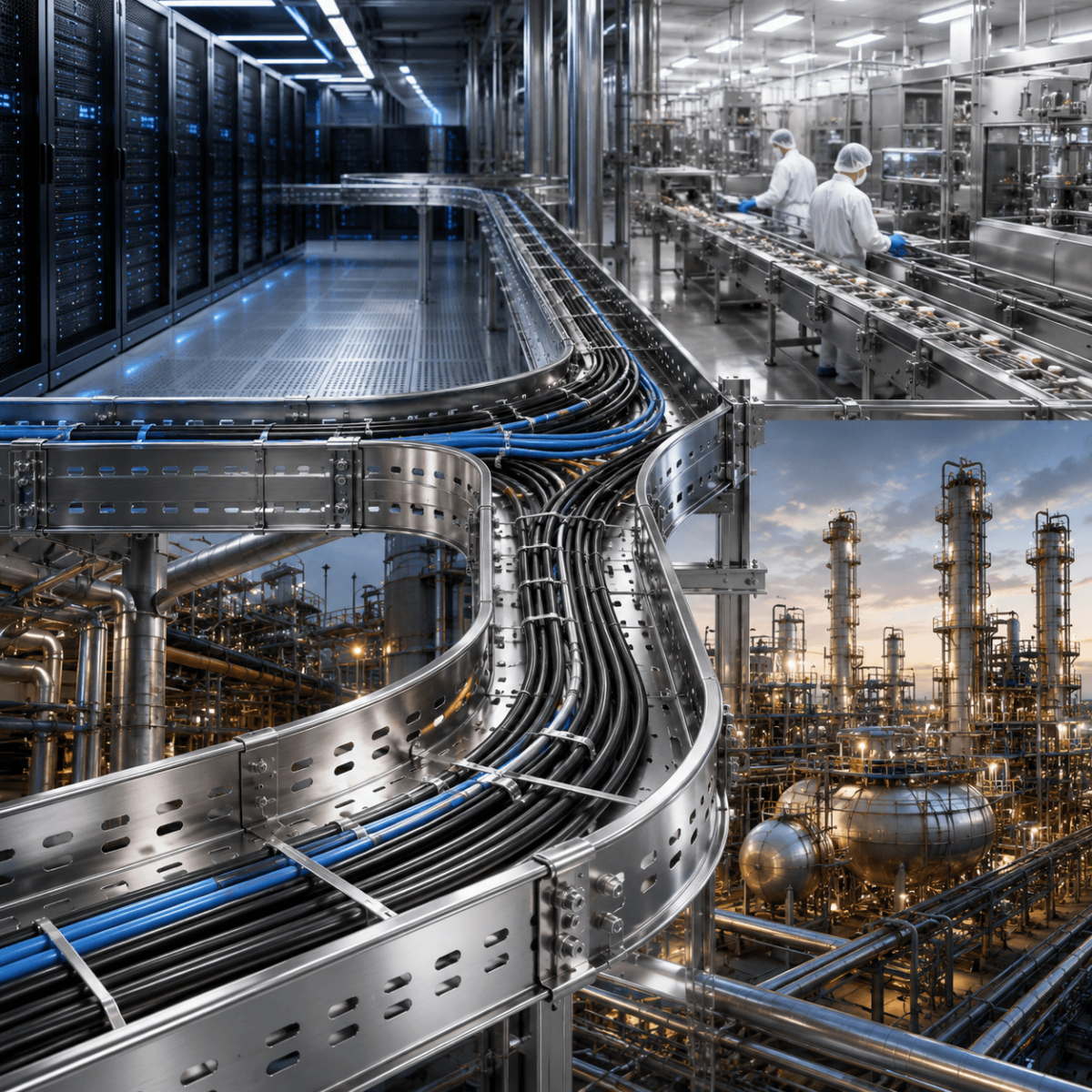

3. Ứng Dụng Thực Tiễn Của Máng Cáp Inox 304

3.1 Ngành Công Nghiệp Hóa Chất

Đặc điểm môi trường: Tiếp xúc với axit, kiềm, muối corrosive, độ ẩm 80-100%

Máng cáp inox 304 được sử dụng rộng rãi để:

• Bảo vệ cáp điện cấp nguồn cho các thiết bị điều khiển
• Dẫn dụng cáp dữ liệu cho hệ thống SCADA
• Tổ chức cáp điều khiển cho các bơm và van tự động

Lợi ích: Giảm nguy cn cháy nổ do chập điện, kéo dài tuổi thọ cáp từ 5 năm lên 15-20 năm

3.2 Ngành Xử Lý Nước Thải

Môi trường khắc nghiệt: Tiếp xúc với hóa chất xử lý, lưu huỳnh hóa vô cơ, pH biến động 2-12

Ứng dụng:

• Hệ thống quản lý cáp cho nhà máy xử lý nước
• Hệ thống giám sát và điều khiển quy trình
• Cơ sở hạ tầng quang học và điện tử

Chi phí-lợi ích: Mặc dù chi phí ban đầu cao 3-4 lần so với thép sơn, nhưng tiết kiệm 60% chi phí thay thế và bảo trì trong 10 năm

3.3 Ngành Dầu Khí

Nhà máy lọc dầu, nền tảng khoan ngoài khơi, kho chứa: Máng cáp inox 304 xử lý:

• Cáp điều khiển cấp cao áp
• Cáp cảm biến nhiệt độ, áp suất
• Cáp quang cho truyền tín hiệu đông xu

Tuân thủ: Đáp ứng tiêu chuẩn DNV, API, ASME

3.4 Ngành Thực Phẩm & Đồ Uống

Yêu cầu vệ sinh: Bề mặt không gỉ 304 dễ vệ sinh, không tích tụ vi khuẩn

Ứng dụng:

• Hệ thống điều khiển nhiệt độ lạnh
• Cáp cảm biến trong quy trình sản xuất
• Hệ thống tự động hóa nhà máy

3.5 Ngành Công nghệ Thông Tin & Viễn Thông

Trung tâm dữ liệu, phòng chứa máy chủ, Tháp viễn thông:

Máng cáp inox 304 quản lý:

• Cáp quang lớn (ngàn sợi)
• Cáp dữ liệu Cat6A, Cat7
• Cáp cấp nguồn UPS
• Cáp làm mát
• Cáp quản lý thiết bị

Lợi ích: Thẩm mỹ cao, không cần che phủ, giảm khí hậu khí thải, dễ mở rộng

---

4. Tiêu Chuẩn và Quy Định Áp Dụng

4.1 Tiêu Chuẩn Quốc Tế

Tiêu Chuẩn	Mô Tả
IEC 61537	Tiêu chuẩn cho hệ thống máng dây dẫn điện
BS 6934	Tiêu chuẩn Anh về máng cáp thép
DIN 2631	Tiêu chuẩn Đức về máng cáp và phụ kiện
JIS C 0321	Tiêu chuẩn Nhật về máng cáp thép không gỉ
NFPA 70 (NEC)	Quy tắc điện quốc gia (Mỹ)

4.2 Thông Số Kỹ Thuật Cần Kiểm Tra

• Độ dày vật liệu: 1.0mm, 1.2mm, 1.5mm, 2.0mm (phụ thuộc kích thước máng)
• Độ võng cối (Deflection): Không vượt quá L/200 (L là khoảng cách tựa)
• Tải trọng cho phép: Từ 50-500 kg/m tùy loại
• Khoảng cách tựa (Support Span): Tối đa 2.0-2.5m cho máng có nắp

---

5. Cách Lựa Chọn Máng Cáp Inox 304 Phù Hợp

5.1 Bước 1: Xác Định Loại Ứng Dụng

Câu hỏi cần trả lời:

• Cáp điều khiển hay cáp điện? (Tải nhiệt khác nhau)
• Môi trường trong nhà hay ngoài trời?
• Mức độ ăn mòn của môi trường? (Bình thường, ẩm ướt, hóa chất, biển)
• Yêu cầu về thẩm mỹ?

5.2 Bước 2: Tính Toán Tải Trọng

Công thức:

Tải trọng tổng = (Khối lượng tất cả cáp) + (Khối lượng tối đa cáp mới)

Ví dụ:

• 50 cáp điều khiển: 50 × 0.08 kg/m = 4 kg/m
• Dự phòng mới: 10 × 0.08 kg/m = 0.8 kg/m
• Tải trọng tổng: 4.8 kg/m (chọn máng 50kg/m, hệ số an toàn 10)

5.3 Bước 3: Chọn Kích Thước Máng

Hướng dẫn:

• Tải ≤ 20 kg/m: Máng 50mm × 35mm
• Tải 20-50 kg/m: Máng 75mm × 50mm hoặc 100mm × 35mm
• Tải 50-100 kg/m: Máng 100mm × 50mm hoặc 150mm × 50mm
• Tải > 100 kg/m: Máng 200mm × 50mm trở lên hoặc máng khay buộc

5.4 Bước 4: Xác Định Khoảng Cách Tựa (Support Span)

Khoảng cách tựa lý tưởng:

• Máng mở và nửa kín: 1.5-2.0m
• Máng kín: 2.0-2.5m
• Máng khay buộc: 1.5-1.8m

Tính toán độ võng:

Độ võng = (5 × W × L⁴) / (384 × E × I)

Nơi:

• W = tải trọng phân bố (N/m)
• L = khoảng cách tựa (m)
• E = modulus Young's (~190-200 GPa cho inox 304)
• I = mô men quán tính (mm⁴)

---

6. So Sánh Máng Cáp Inox 304 Với Các Lựa Chọn Khác

6.1 Bảng So Sánh Chi Tiết

Tiêu Chí	Inox 304	Thép Mạ Kẽm	Nhôm	Thép Sơn
Khả năng chống ăn mòn	Xuất sắc (★★★★★)	Tốt (★★★☆☆)	Tốt (★★★☆☆)	Trung bình (★★☆☆☆)
Tuổi thọ (năm)	25-50	10-20	15-25	5-10
Độ bền cơ học	Cao (★★★★★)	Cao (★★★★☆)	Trung bình (★★★☆☆)	Cao (★★★★☆)
Chi phí ban đầu (USD/m)	$25-40	$8-12	$12-18	$6-10
Chi phí bảo trì 10 năm	$2-3	$15-20	$8-10	$25-35
Thẩm mỹ	Xuất sắc	Bình thường	Bình thường	Tốt
Tính thân thiện môi trường	Cao (100% tái chế)	Trung bình	Cao	Thấp

6.2 Phân Tích Chi Phí Vòng Đời (LCC)

Ví dụ cho hệ thống 1000m:

Chi Phí	Inox 304	Thép Mạ Kẽm	Thép Sơn
Ban đầu	$30,000	$10,000	$7,000
Bảo trì 10 năm	$3,000	$18,000	$30,000
Thay thế	$0	$15,000	$14,000
Tổng LCC	$33,000	$43,000	$51,000

Kết luận: Inox 304 tiết kiệm 23-35% chi phí vòng đời

---

7. Quy Trình Lắp Đặt Máng Cáp Inox 304

7.1 Chuẩn Bị Trước Lắp Đặt

Kiểm tra tài liệu:

• Bản vẽ thiết kế và bản vẽ chi tiết
• Sơ đồ định tuyến cáp
• Danh sách vật liệu (BOM - Bill of Materials)
• Tiêu chuẩn áp dụng

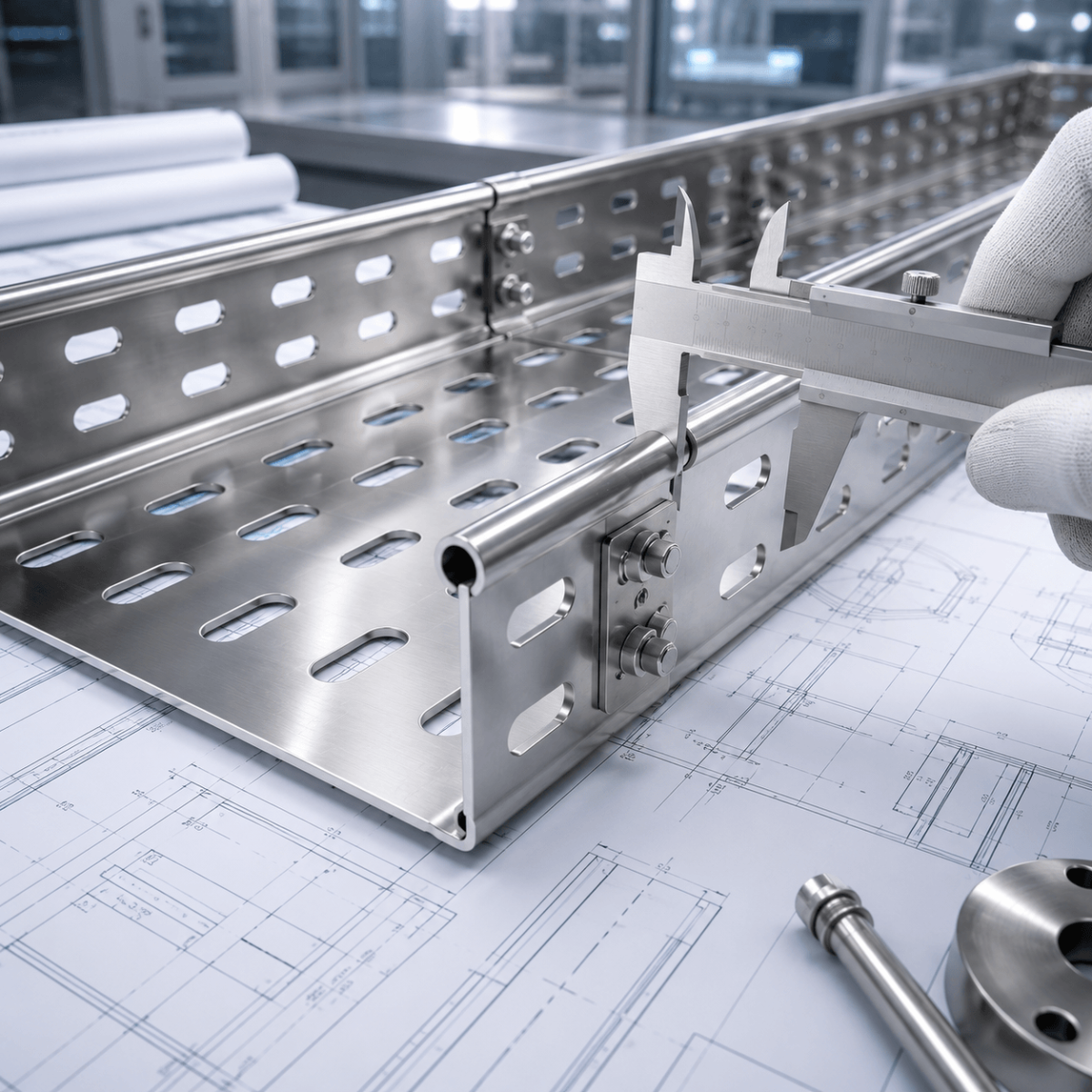

Kiểm tra vật liệu:

• Kiểm tra nhập cảng (ITP - Inspection Test Plan)
• Kiểm tra kích thước, độ dày, độ thẳng
• Chứng chỉ vật liệu (Mill Certificate)
• Kiểm tra thị giác bề mặt

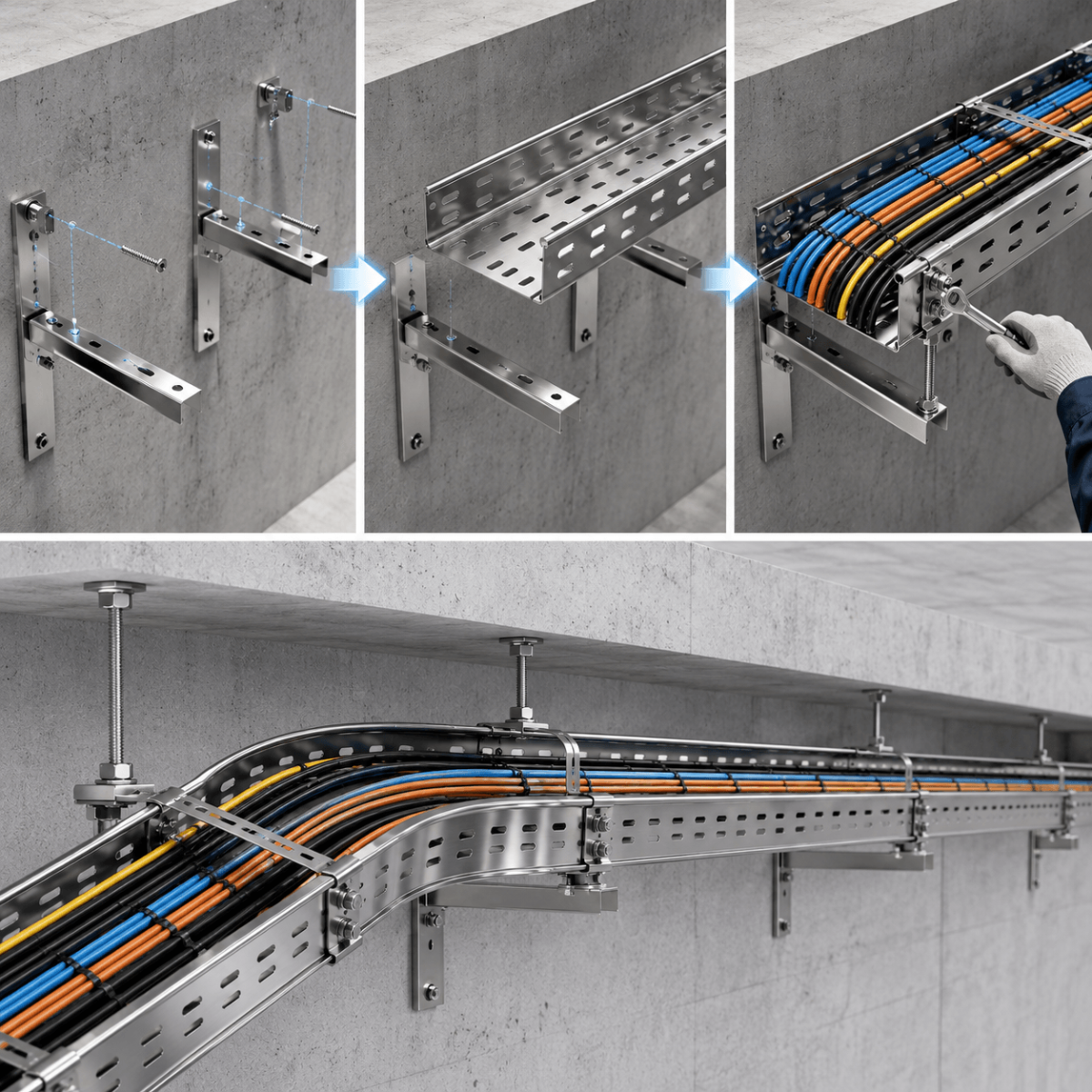

7.2 Các Bước Lắp Đặt

Bước 1: Xác định vị trí và đánh dấu

• Sử dụng bản vẽ để đánh dấu vị trí giá đỡ
• Khoảng cách theo tiêu chuẩn (thường 1.5-2.5m)
• Đảm bảo máng song song với tường/trần

Bước 2: Lắp đặt giá đỡ

• Khoan lỗ và cài vít neo/bu lông
• Sử dụng vật liệu và bolt không gỉ tương ứng (SUS 304, SUS 316)
• Kiểm tra độ thẳng nằm ngang/dọc

Bước 3: Lắp đặt máng cáp

• Đặt máng vào giá đỡ
• Bảo đảm máng không bị vặn hay lệch
• Lắp các nối (joint, connector)

Bước 4: Lắp phụ kiện

• Góc ngoài (External Bend)
• Góc trong (Internal Bend)
• Transition Piece (chuyển đổi kích thước)
• Nắp đóng (Cover, cánh)

Bước 5: Đặt cáp vào máng

• Sắp xếp cáp theo từng nhóm chức năng
• Tuyến điều khiển, tuyến nguồn, tuyến quang tách riêng
• Sử dụng dây buộc không gỉ hoặc nhôm (không dùng nhôm với thép)
• Thoát nhiệt tối ưu, không chồng áp

Bước 6: Kiểm tra cuối

• Kiểm tra không có sắc nhọn gây hư cáp
• Kiểm tra độ an toàn cấp độ
• Kiểm tra nối điểm
• Ghi chép tài liệu (As-built Drawing)

7.3 Các Lỗi Thường Gặp Cần Tránh

• ❌ Quá tải máng: Gây võng và biến dạng vĩnh viễn
• ❌ Khoảng cách tựa quá xa: Làm tăng độ võng
• ❌ Sử dụng bolt thép thường: Gây ăn mòn gien điện
• ❌ Đặt cáp quá dày đặc: Gây tích nhiệt, ảnh hưởng tuổi thọ cáp
• ❌ Không để khoảng trống cho mở rộng nhiệt: Gây căng thẳng cơ học

---

8. Bảo Trì và Kiểm Tra Định Kỳ

8.1 Lịch Bảo Trì Khuyến Nghị

Hàng tháng:

• Kiểm tra bề mặt bụi bẩn, bề mặt ẩm
• Lau chùi bề mặt bằng nước sạch (nước cất ưu tiên)
• Kiểm tra khe nối có tuột lỏng

Hàng năm:

• Kiểm tra toàn bộ hệ thống máng dây
• Kiểm tra bolt, bu lông có tuột lỏng
• Kiểm tra bề mặt có vết ăn mòn
• Kiểm tra độ hư hỏng của cáp
• Làm sạch khu vực xung quanh

3-5 năm:

• Kiểm tra chứng thực cầu trục
• Kiểm tra sơ bộ cường độ cơ học
• Kiểm tra độ võng thực tế
• Lập báo cáo trạng thái

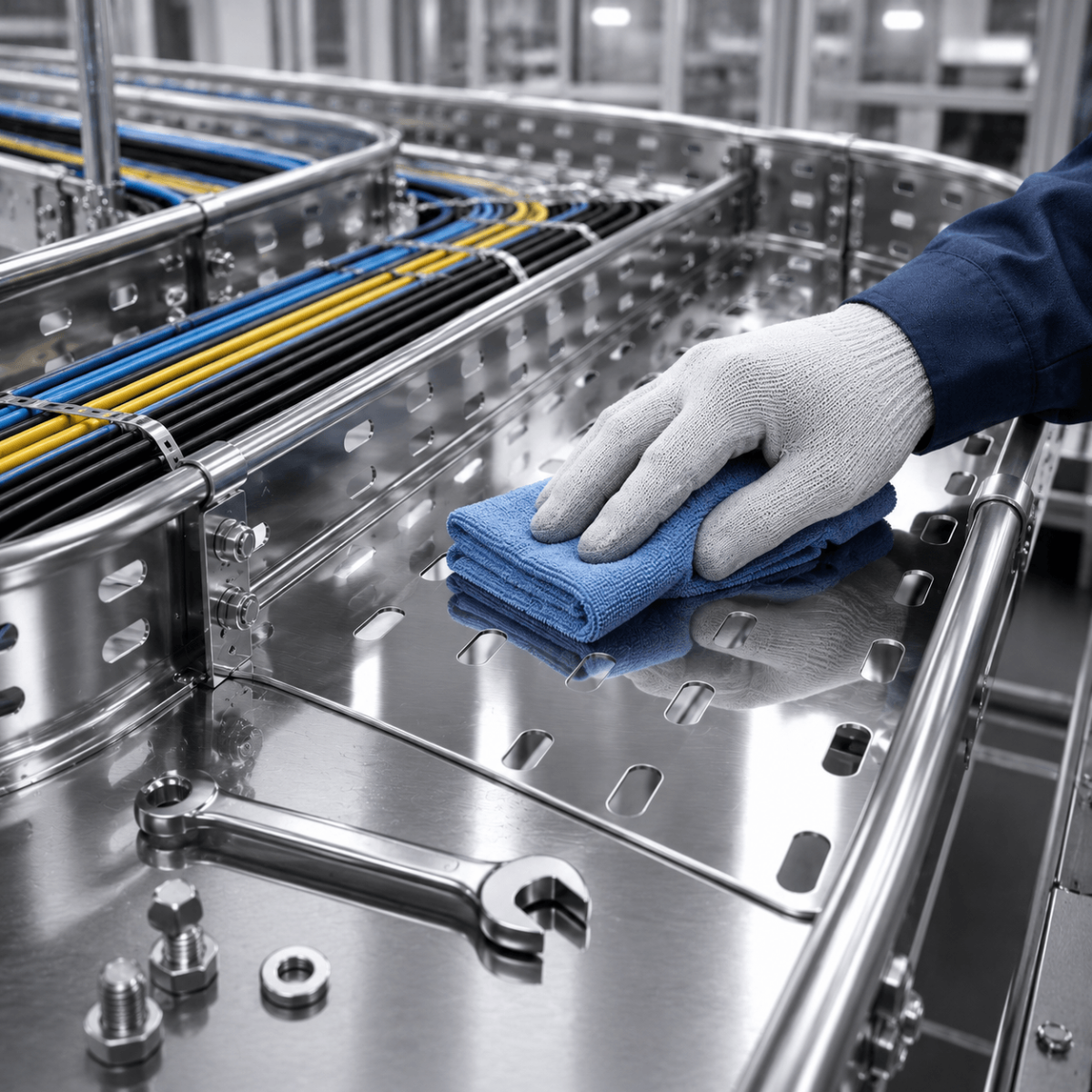

8.2 Làm Sạch Bề Mặt Inox 304

Phương pháp đúng:

1. Lau sạch bụi: Dùng khăn mềm lau khô
2. Rửa bằng nước sạch: Nước cất tốt hơn nước vòi
3. Làm khô ngay: Dùng khăn không chứa lông
4. Lau bóng (tuỳ chọn): Dùng dầu bảo vệ inox chuyên dụng

Hóa chất cần tránh:

• ❌ Axit muối acid (HCl)
• ❌ Benzen, dung môi hữu cơ
• ❌ Cắt sắt bằng máy cắt thường (dung nham sắt)

---

9. Hiệu Suất Năng Lượng và Tính Bền Vững

9.1 Ưu Điểm Môi Trường

Tiết kiệm năng lượng trong sản xuất:

• Inox 304 sử dụng 20-30% năng lượng tái chế
• Giảm khí thải CO₂ 15-20% so với sản xuất mới
• Có thể tái chế 100% sau sử dụng

Ưu điểm kinh tế-xã hội:

• Tuổi thọ dài = ít phế thải
• Không cần sơn phủ = không chất thải sơn
• Không gỉ tự nhiên = giảm hóa chất xử lý

9.2 Chứng Chỉ và Công Nhân Quốc Tế

• ISO 14001: Quản lý môi trường
• ISO 50001: Quản lý năng lượng
• LEED Credits: Cho xây dựng xanh (máng inox có độ phản xạ cao)

---

10. Các Nhà Cung Cấp Hàng Đầu và Lựa Chọn Sản Phẩm

10.1 Tiêu Chí Lựa Chọn Nhà Cung Cấp

Kinh nghiệm:

• Tối thiểu 10 năm trong ngành
• Có dự án tham chiếu lớn
• Chứng chỉ ISO 9001 hoặc tương đương

Kỹ thuật:

• Có bộ phận kỹ thuật hỗ trợ thiết kế
• Cung cấp bản vẽ CAD/3D
• Có khả năng tùy chỉnh sản phẩm

Dịch vụ:

• Bảo hành 5-10 năm
• Hỗ trợ sau bán hàng
• Sẵn sàng phụ kiện thay thế

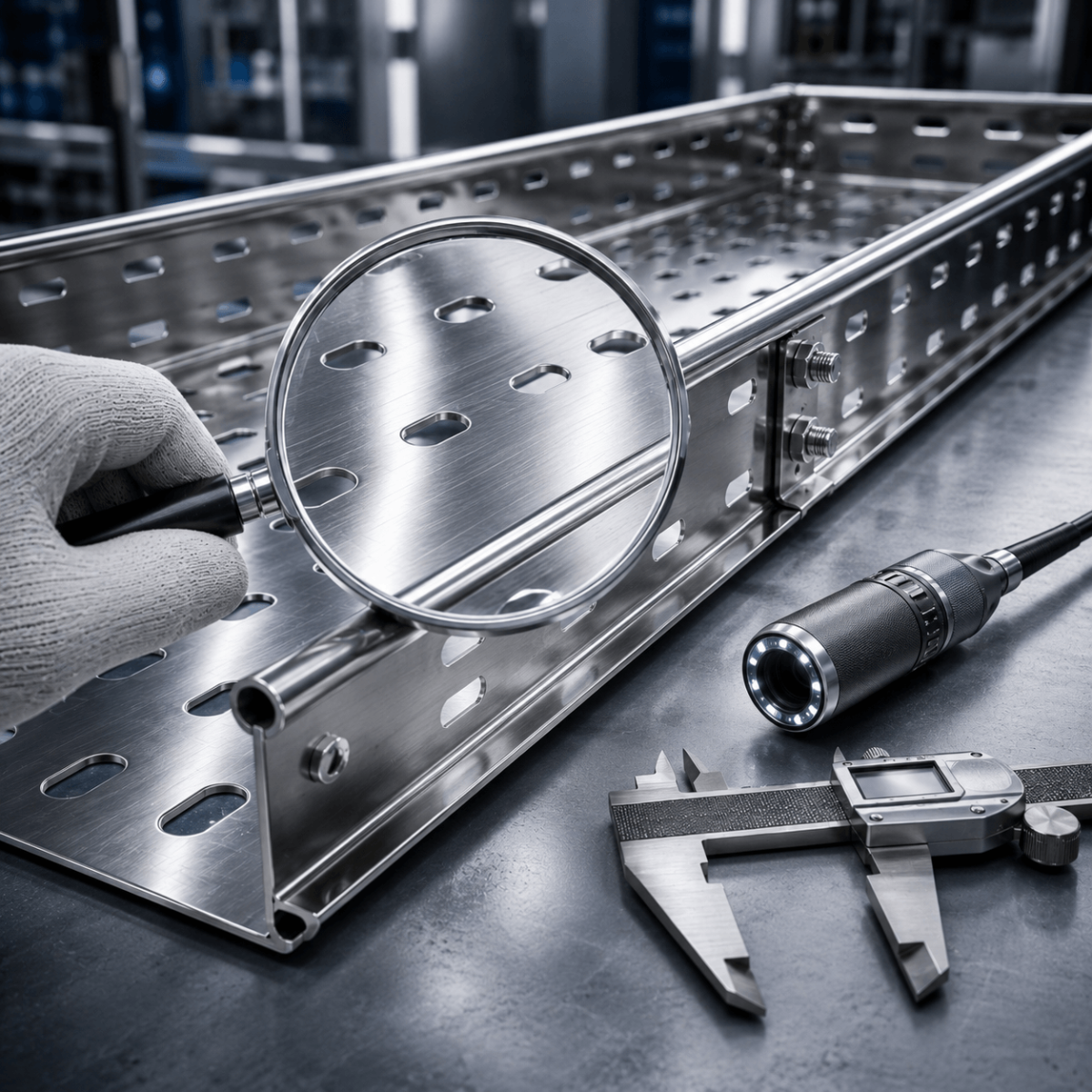

10.2 Các Tiêu Chuẩn Chất Lượng Cần Xác Minh

• Chứng chỉ Mill Certificate (thành phần hóa học)
• Kiểm tra chiều kích (Dimensional Check)
• Kiểm tra độ dày (Thickness Test)
• Kiểm tra bề mặt (Surface Inspection)
• Kiểm tra độ cứng (Hardness Test)

---

11. Khắc Phục Sự Cố và Bảo Hành

11.1 Các Sự Cố Thường Gặp

Sự Cố	Nguyên Nhân	Giải Pháp
Ăn mòn điểm (Pitting)	Tiếp xúc chloride bê tông, nước biển	Tăng đồng nhất bolting, kiểm tra môi trường
Ăn mòn khe (Crevice Corrosion)	Khe hở trong máng, bolt chặt quá	Lắp nắp, sử dụng bolt không gỉ, lau sạch
Ăn mòn ứng suất (SCC)	Nước nóng, tiếp xúc hóa chất cao	Giảm ứng suất, giảm nhiệt độ, chất liệu khác
Tuột lỏng bolt	Rung động, lắp đặt không tốt	Dùng lock washer, tiền lực tính toán
Vết sắt lạ (Iron Oxide)	Cắt với máy cắt thường, mài	Sử dụng dụng cụ inox, làm sạch ngay

11.2 Thời Gian Bảo Hành

Tiêu chuẩn ngành:

• Vật liệu: 2-3 năm
• Khuyết tật lắp đặt: 5 năm
• Ăn mòn bên ngoài dự kiến: 10 năm (với điều kiện bảo trì tốt)

---

12. Tính Toán Chi Phí và ROI

12.1 Công Thức Tính Chi Phí Vòng Đời

LCC = Chi phí ban đầu + Chi phí vận hành + Chi phí bảo trì + Chi phí thay thế - Giá trị phế liệu

12.2 Ví Dụ Tính ROI Thực Tế

Dự án: Nhà máy hóa chất, 2000m máng cáp

Phương án 1: Thép sơn

• Ban đầu: $14,000
• Bảo trì 5 năm: $8,000 (sơn lại 2 lần)
• Thay thế năm 8: $14,000
• Tổng 10 năm: $36,000

Phương án 2: Inox 304

• Ban đầu: $60,000
• Bảo trì 10 năm: $2,000
• Thay thế: $0
• Giá trị tái chế năm 10: -$15,000
• Tổng 10 năm: $47,000

Tiết kiệm: $36,000 - $47,000 = Thêm $11,000, nhưng kéo dài 20 năm LCC 20 năm:

• Thép sơn: $52,000 (thay 2 lần)
• Inox 304: $47,000
• Tiết kiệm: $5,000 (9.6%)
• Ưu điểm bổ sung: Ít ngừng sản xuất, thẩm mỹ, an toàn cao

---

13. Xu Hướng và Phát Triển Công Nghệ

13.1 Các Tiến Bộ Gần Đây

Cải tiến vật liệu:

• Inox 304L: Tích crom thấp hơn, dễ hàn, giá rẻ hơn
• Inox 316/316L: Thêm molybdenum, chống chloride tốt hơn 30%
• Inox duplex (2205/2507): Cường độ cao, chi phí vừa phải

Cải tiến thiết kế:

• Máng khay buộc mới với khung nhôm: Nhẹ 40%, dễ lắp
• Phủ epoxy để tăng chống ăn mòn hơn nữa
• Hệ thống quản lý cáp thông minh (IoT) để giám sát tải trọng

13.2 Ứng Dụng Tương Lai

• Smart Building: Máng cáp với cảm biến nhiệt độ, độ ẩm tích hợp
• Green Energy: Hệ thống năng lượng tái tạo cần máng cáp bền vững
• Autonomous Data Centers: Máng cáp tự động chuyển đổi tải

---

14. Hỏi Đáp Chuyên Môn Về Máng Cáp Inox 304

14.1 Câu Hỏi Thường Gặp

Q: Inox 304 có thể sử dụng trong môi trường biển không?

A: Có, nhưng cần lưu ý:

• Khoảng cách từ bờ < 500m: Cần sử dụng Inox 316 thay vì 304
• 500m - 2km: Inox 304 có thể dùng nhưng cần bảo trì kỹ

• 2km hoặc trên nền tảng ngoài khơi: Bắt buộc dùng 316 hoặc duplex

Q: Bolt kết nối máng cáp phải dùng loại gì?

A: Phải sử dụng bolt không gỉ tương ứng:

• Inox 304 → Bolt SUS 304 (không dùng bolt thép kẽm)
• Lý do: Tránh ăn mòn gien điện (galvanic corrosion)
• Bolt phải có chứng chỉ ASTM A193 hoặc DIN 912

Q: Chi phí mua máng Inox 304 so với thép mạ kẽm bao nhiêu lần?

A: Tùy kích thước và độ dày:

• Máng 50×35mm: Inox 304 đắt 3-3.5 lần
• Máng 100×50mm: Inox 304 đắt 2.8-3.2 lần
• Máng lớn 200mm: Inox 304 đắt 2.5-3 lần
• (Giá dao động theo thời điểm, niken, crom trên thị trường)

Q: Máng inox 304 có dễ hàn không?

A: Dễ hàn nhưng cần chuyên môn:

• Dùng điện cực inox 304L (L = low carbon)
• Tốc độ hàn chậm, tránh nóng quá mức
• Cần tránh sắc nhôn sau hàn
• Thích hợp hàn khí bảo vệ (MIG, TIG)

Q: Tuổi thọ máng Inox 304 bị ảnh hưởng bởi yếu tố nào nhất?

A: Theo thứ tự ưu tiên:

1. Môi trường: Chloride, SO₂, NH₃, acid/kiềm
2. Bảo trì: Lau sạch định kỳ kéo dài tuổi thọ 50%
3. Khoảng cách tựa: Quá xa gây ứng suất, dễ nứt
4. Loại bolt: Phải tương ứng, không gỉ

---

15. Kết Luận

Máng cáp inox 304 là giải pháp tối ưu dài hạn cho các ứng dụng công nghiệp, đặc biệt trong môi trường khắc nghiệt. Mặc dù chi phí ban đầu cao hơn, nhưng khi xét toàn bộ vòng đời sử dụng, sản phẩm này mang lại tiết kiệm đáng kể về chi phí vận hành, bảo trì và thay thế.

Những điểm chính cần nhớ:

✅ Chọn loại máng phù hợp với tải trọng cáp thực tế ✅ Sử dụng bolt không gỉ tương ứng tránh ăn mòn gien điện ✅ Lắp đặt theo tiêu chuẩn IEC 61537 hoặc tiêu chuẩn địa phương ✅ Bảo trì định kỳ để tối đa hóa tuổi thọ ✅ Tính toán chi phí vòng đời chứ không chỉ chi phí ban đầu

Với sự phát triển của công nghiệp 4.0 và yêu cầu về độ tin cậy cao, máng cáp inox 304 sẽ tiếp tục là lựa chọn ưu tiên của các kỹ sư và nhà thầu xây dựng hạ tầng hàng đầu.

---

Thông Tin Về Tác Giả

Bài viết được soạn thảo bởi các chuyên gia trong lĩnh vực cơ sở hạ tầng điện, công nghiệp và hạ tầng dữ liệu, dựa trên tiêu chuẩn quốc tế và kinh nghiệm thực tế từ hàng trăm dự án triển khai.

---

Cập nhật lần cuối: Tháng 7 năm 2026 Các bài viết liên quan: Máng cáp nhôm | Máng cáp thép mạ kẽm | Hệ thống quản lý cáp | Tiêu chuẩn IEC 61537
