Máng Cáp Mạ Kẽm Nhúng Nóng Chịu Ăn Mòn Được Bao Lâu? Số Liệu Thực Tế

Lớp mạ kẽm nhúng nóng trên máng cáp có độ dày phổ biến 55-85 micromet tùy độ dày tôn nền, cho tuổi thọ chống ăn mòn thực tế 20-40 năm trong môi trường công nghiệp thông thường, và có thể ngắn hơn đáng kể trong môi trường ven biển hoặc tiếp xúc hóa chất mạnh nếu không tính toán đúng lớp mạ cần thiết. Khác với sơn tĩnh điện, mạ kẽm nhúng nóng bảo vệ cả các mối hàn và cạnh cắt nhờ nhúng toàn bộ sản phẩm vào bể kẽm nóng chảy sau khi đã gia công hoàn thiện.

1. Mạ kẽm nhúng nóng là gì? Khác gì với mạ kẽm điện phân

Mạ kẽm nhúng nóng là quy trình phủ kẽm bảo vệ bằng cách nhúng toàn bộ sản phẩm máng cáp đã gia công hoàn chỉnh (đã cắt, đột lỗ, hàn) vào bể kẽm nóng chảy ở nhiệt độ khoảng 450°C. Kẽm nóng chảy phản ứng với bề mặt thép tạo thành các lớp hợp kim kẽm-sắt liên kết chặt với kim loại nền, khác với việc chỉ phủ một lớp kẽm bám bề mặt như phương pháp mạ điện phân.

Mạ kẽm điện phân dùng dòng điện để kết tủa một lớp kẽm mỏng lên bề mặt tôn, thường được thực hiện trước khi gia công thành phẩm. Vì lớp mạ hình thành trước, các vị trí cắt, đột lỗ, hàn sau đó sẽ để lộ thép trần không được bảo vệ, trở thành điểm bắt đầu ăn mòn sớm nhất.

Sự khác biệt về trình tự này là lý do quan trọng nhất khiến hai phương pháp có tuổi thọ chống ăn mòn khác nhau đáng kể, không chỉ vì độ dày lớp mạ mà còn vì mạ kẽm nhúng nóng phủ được cả những vị trí gia công cơ khí sau cùng.

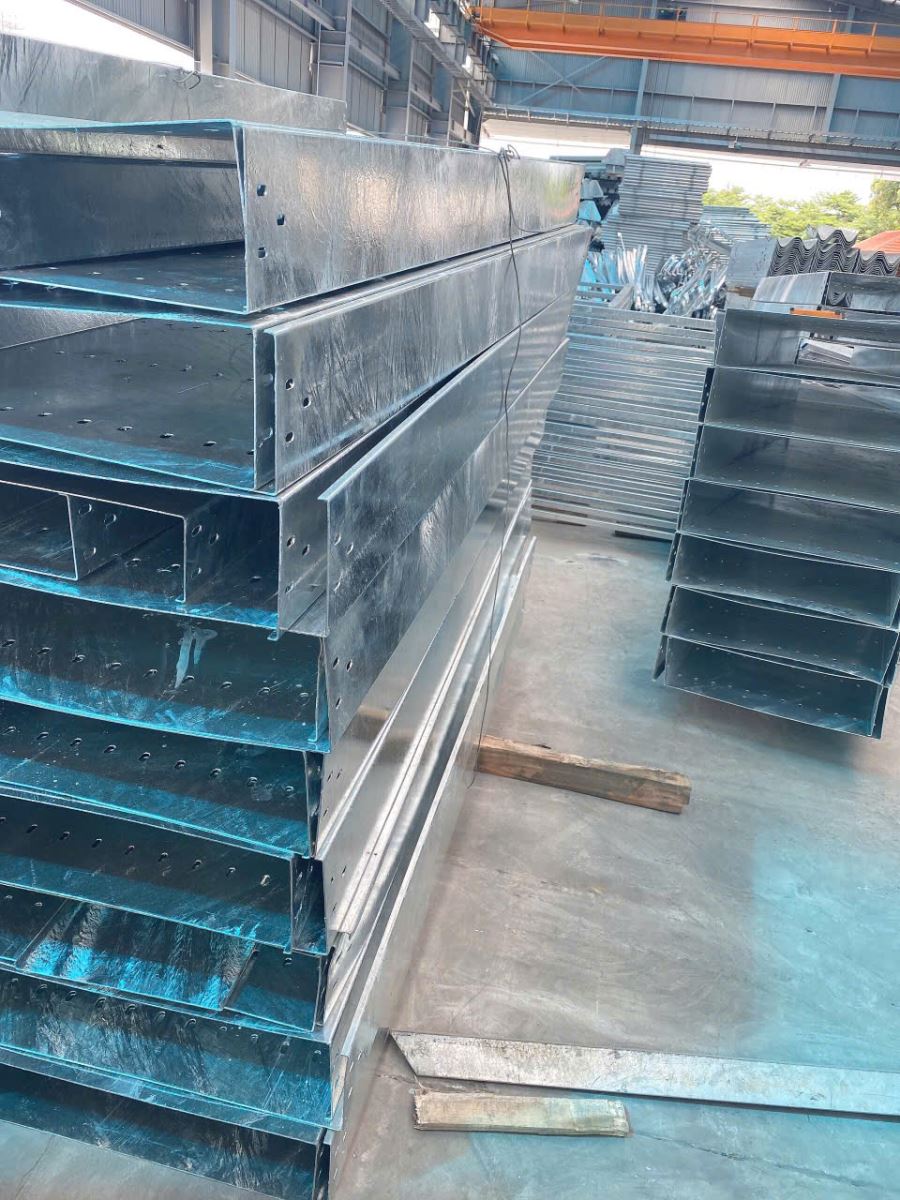

2. Vì sao độ dày lớp mạ không tỷ lệ thuận đơn giản với độ dày tôn

Nhiều người mặc định tôn càng dày thì lớp mạ càng dày theo cùng tỷ lệ. Trên thực tế, độ dày lớp mạ kẽm nhúng nóng phụ thuộc vào thời gian phản ứng khuếch tán giữa kẽm và sắt trong bể nhúng, không phải là một lớp phủ có độ dày cố định độc lập với tôn nền.

Điều này có nghĩa là chỉ cần tăng thời gian nhúng là có thể đạt độ dày lớp mạ mong muốn cho mọi độ dày tôn?

Không — vì tôn càng mỏng, nhiệt truyền qua toàn bộ tiết diện càng nhanh, khiến phản ứng khuếch tán kẽm-sắt diễn ra nhanh hơn và tự giới hạn ở một độ dày nhất định dù kéo dài thời gian nhúng. Tôn dày hơn giữ nhiệt lâu hơn, cho phép lớp hợp kim kẽm-sắt phát triển dày hơn trong cùng thời gian nhúng tiêu chuẩn. Đây là lý do các tiêu chuẩn mạ kẽm nhúng nóng quy định độ dày lớp mạ tối thiểu theo từng khoảng độ dày tôn nền, không dùng một con số cố định cho mọi sản phẩm.

Kết quả thực tế: tôn 1,5mm và tôn 2,0mm cùng nhúng kẽm trong một mẻ sẽ cho độ dày lớp mạ khác nhau, dù thời gian nhúng và nhiệt độ bể hoàn toàn giống nhau.

3. Bài toán thực tế: tính độ dày lớp mạ cần thiết cho từng môi trường

Bài toán: một đoạn máng cáp mạ kẽm nhúng nóng lắp đặt ngoài trời tại khu vực có độ ẩm cao nhưng không giáp biển. Cần xác định độ dày lớp mạ tối thiểu để đạt tuổi thọ chống ăn mòn mong muốn.

Nguyên tắc chung trong ngành mạ kẽm nhúng nóng: tốc độ ăn mòn của lớp kẽm trong khí quyển công nghiệp thông thường vào khoảng 1-2 micromet mỗi năm, chậm hơn nhiều so với tốc độ ăn mòn của thép trần không được bảo vệ. Với độ dày lớp mạ phổ biến 65-85 micromet ở tôn dày 2,0mm, tuổi thọ bảo vệ lý thuyết trước khi lớp kẽm bị ăn mòn hết có thể đạt 30-40 năm trong điều kiện khí quyển công nghiệp thông thường.

Tại khu vực ven biển hoặc tiếp xúc hơi muối, tốc độ ăn mòn kẽm có thể tăng gấp 3-5 lần so với khí quyển thông thường, khiến tuổi thọ lớp mạo giảm tương ứng dù độ dày ban đầu không đổi. Đây là lý do công trình ven biển cần cân nhắc độ dày lớp mạ cao hơn mức tối thiểu tiêu chuẩn, hoặc kết hợp thêm lớp sơn phủ bảo vệ bổ sung lên trên lớp mạ kẽm (kỹ thuật duplex coating).

Kết luận từ bài toán: không có một con số tuổi thọ cố định áp dụng cho mọi công trình. Tuổi thọ thực tế phụ thuộc vào độ dày lớp mạ đạt được và mức độ khắc nghiệt của môi trường ăn mòn tại từng vị trí lắp đặt cụ thể.

4. Giới hạn của mạ kẽm nhúng nóng: những gì lớp mạ này không bảo vệ được

Với môi trường có độ pH cực đoan, mạ kẽm nhúng nóng không bảo vệ tốt. Kẽm là kim loại lưỡng tính, ăn mòn nhanh trong cả môi trường axit mạnh lẫn kiềm mạnh, khác với suy nghĩ phổ biến rằng mạ kẽm là giải pháp chống ăn mòn toàn năng. Với các khu vực có hơi axit hoặc kiềm đậm đặc, nên chuyển sang inox thay vì cố dùng mạ kẽm nhúng nóng dù tăng độ dày lớp mạ.

Lớp mạ cũng không tự phục hồi sau khi bị trầy xước sâu đến lớp thép nền trong quá trình vận chuyển, lắp đặt, trừ khi được xử lý dặm vá bằng sơn giàu kẽm chuyên dụng ngay tại vị trí hư hỏng. Nếu không xử lý, vị trí trầy xước trở thành điểm bắt đầu ăn mòn cục bộ dù phần còn lại của lớp mạ vẫn nguyên vẹn.

Về mặt kết cấu, lớp mạ không cải thiện khả năng chịu tải cơ học. Lớp mạ chỉ có vai trò chống ăn mòn, không làm tăng độ cứng hay khả năng chịu lực so với thép nền cùng độ dày, một hiểu lầm phổ biến khi so sánh giá giữa các loại lớp phủ.

5. So sánh mạ kẽm nhúng nóng với các lớp phủ khác

Khi nào chọn mạ kẽm nhúng nóng:

• ✅ Lắp đặt ngoài trời hoặc khu vực độ ẩm cao thường xuyên
• ✅ Công trình công nghiệp có yêu cầu tuổi thọ dài, hạn chế bảo trì định kỳ
• ✅ Môi trường không có hơi axit hoặc kiềm đậm đặc

Khi nào không nên chọn mạ kẽm nhúng nóng:

• ✅ Môi trường có pH cực đoan (axit mạnh, kiềm mạnh) — nên chuyển sang inox
• ✅ Công trình trong nhà, khô ráo, ngân sách hạn chế — sơn tĩnh điện đã đủ đáp ứng
• ✅ Yêu cầu vệ sinh công nghiệp cao (thực phẩm, dược phẩm) — nên dùng inox 304

6. Bảng giá máng cáp mạ kẽm nhúng nóng tham khảo 2026

(Đơn vị: VNĐ/mét cho thân máng cáp, áp dụng độ dài tiêu chuẩn 2500mm/3000mm. Nguồn: 2de.com.vn, cập nhật 2026.)

Bảng trên chỉ liệt kê giá thân máng cáp. Phụ kiện đi kèm được báo giá riêng và không có một tỷ lệ cố định so với giá thân: nắp các loại thường thấp hơn thân máng (khoảng 40-80% tùy kích thước), trong khi phụ kiện chuyển hướng như ngã ba T, chữ thập X và co lại thường đắt hơn thân máng (khoảng 110-180%) do yêu cầu gia công phức tạp hơn. Giá thay đổi theo thời điểm do biến động giá thép và kẽm nguyên liệu, nên liên hệ trực tiếp để nhận báo giá chính xác nhất tại thời điểm đặt hàng.

7. Dấu hiệu nhận biết lớp mạ đang xuống cấp

Đốm trắng (bạch tuyết kẽm) xuất hiện trên bề mặt: đây là sản phẩm oxy hóa ban đầu của kẽm, thường gặp trong vài tháng đầu sau lắp đặt do độ ẩm đọng lại giữa các bề mặt xếp chồng khi vận chuyển. Nguyên nhân thường là bảo quản không đúng cách trước khi lắp đặt. Hành động: đây thường không phải dấu hiệu nguy hiểm, lớp bạch tuyết kẽm sẽ ổn định dần theo thời gian tiếp xúc không khí bình thường, không cần xử lý nếu không lan rộng bất thường.

Vệt gỉ đỏ nâu xuất hiện cục bộ: khác với đốm trắng, gỉ đỏ nâu cho thấy lớp mạ kẽm tại vị trí đó đã bị ăn mòn hết, để lộ thép nền bên dưới. Nguyên nhân thường là trầy xước sâu trong thi công hoặc độ dày lớp mạ ban đầu không đủ cho môi trường thực tế. Hành động: cần dặm vá ngay bằng sơn giàu kẽm chuyên dụng để ngăn ăn mòn lan rộng, theo dõi tốc độ mở rộng của vết gỉ trong các lần kiểm tra sau.

Lớp mạ bong tróc thành mảng: hiện tượng này ít gặp nhưng nghiêm trọng hơn, thường do lỗi trong quy trình xử lý bề mặt trước khi nhúng kẽm hoặc nhiệt độ bể không đạt chuẩn khiến lớp hợp kim kẽm-sắt không bám chắc vào thép nền. Hành động: đây là dấu hiệu lỗi sản xuất, cần liên hệ nhà cung cấp để đánh giá và có thể phải thay thế đoạn máng cáp bị ảnh hưởng.

8. Câu hỏi thường gặp

Q: Máng cáp mạ kẽm nhúng nóng có cần sơn thêm không? A: Không bắt buộc trong môi trường công nghiệp thông thường. Chỉ nên sơn phủ bổ sung (duplex coating) khi lắp đặt tại khu vực ăn mòn đặc biệt cao như ven biển hoặc gần nguồn hóa chất, nhằm kéo dài tuổi thọ tổng thể.

Q: Vì sao hai lô máng cáp cùng độ dày tôn nhưng độ dày lớp mạ khác nhau? A: Thường do khác lô nhúng, thời gian giữ trong bể kẽm hoặc nhiệt độ bể có sai lệch nhỏ giữa các mẻ sản xuất. Nên yêu cầu nhà cung cấp công bố kết quả đo độ dày lớp mạ thực tế theo từng lô, không chỉ dựa vào thông số công bố chung.

Q: Mạ kẽm nhúng nóng có dùng được cho môi trường có amoniac không? A: Không nên. Amoniac là môi trường kiềm gây ăn mòn nhanh cho kẽm, nên chuyển sang inox cho các khu vực có hơi amoniac đậm đặc như một số nhà máy chế biến thực phẩm, hệ thống lạnh công nghiệp.

Q: Làm sao kiểm tra độ dày lớp mạ khi nhận hàng? A: Dùng thiết bị đo độ dày lớp phủ từ tính hoặc điện từ chuyên dụng, đo tại nhiều điểm bao gồm cả bề mặt phẳng và vị trí gần mối hàn để xác nhận độ dày đồng đều.

9. Hai điều cần nhớ

Điều 1 — Mạ kẽm nhúng nóng bảo vệ máng cáp bằng lớp hợp kim kẽm-sắt hình thành sau khi gia công hoàn chỉnh, nên phủ được cả mối hàn và cạnh cắt — đây là lợi thế cốt lõi so với mạ kẽm điện phân. Độ dày lớp mạ không tỷ lệ thuận đơn giản với độ dày tôn mà phụ thuộc vào tốc độ khuếch tán nhiệt trong quá trình nhúng.

Điều 2 — Mạ kẽm nhúng nóng không phải giải pháp chống ăn mòn toàn năng. Kẽm ăn mòn nhanh trong môi trường pH cực đoan, và tuổi thọ thực tế giảm mạnh ở khu vực ven biển. Việc chọn đúng độ dày lớp mạ theo mức độ khắc nghiệt của môi trường lắp đặt quan trọng hơn việc chỉ nhìn vào tên gọi "mạ kẽm nhúng nóng" như một nhãn chất lượng chung.

Bạn cần tư vấn độ dày lớp mạ kẽm nhúng nóng phù hợp cho môi trường lắp đặt công trình của mình? Liên hệ đội kỹ thuật 2DE Việt Nam qua hotline/Zalo để được tư vấn và nhận báo giá chi tiết trong ngày.
