Máng Cáp Mạ Kẽm Thường: Hướng Dẫn Chi Tiết & Cách Chọn Tối Ưu

Máng cáp mạ kẽm thường là giải pháp quản lý và bảo vệ hệ thống dây cáp điện được sử dụng phổ biến trong các công trình dân dụng và công nghiệp. Với chi phí hợp lý, độ bền cao và khả năng chống ăn mòn ở môi trường trong nhà hoặc điều kiện khô ráo, máng cáp mạ kẽm thường giúp thi công nhanh, đảm bảo an toàn, tăng tính thẩm mỹ và kéo dài tuổi thọ cho hệ thống điện.

1. Máng Cáp Mạ Kẽm Thường Là Gì?

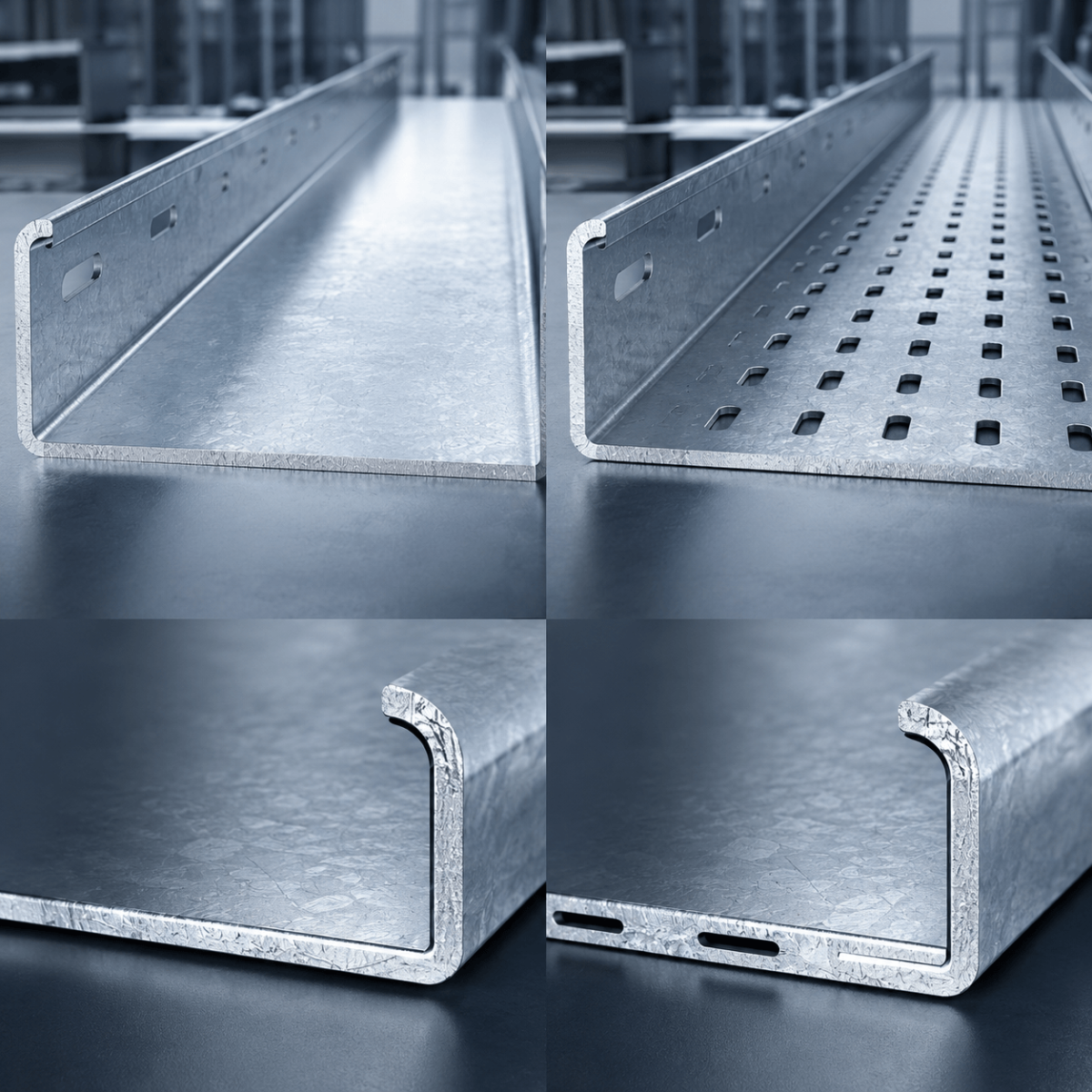

Máng cáp mạ kẽm thường (hay còn gọi là máng cáp mạ kẽm giả, máng cáp mạ kẽm bình thường) là một loại máng cáp được sản xuất từ thép carbon và phủ lớp kẽm bảo vệ bề mặt bằng quá trình mạ kẽm thường (mạ kẽm nóng chảy). Đây là giải pháp bảo vệ cáp điện phổ biến nhất trong các công trình xây dựng, công nghiệp và hạ tầng.

💡 Định nghĩa: Máng cáp mạ kẽm thường là lồng cáp được làm từ thép tấm, định hình thành dạng máng rồi mạ một lớp kẽm dày khoảng 50-100 micromet để chống gỉ sét.

Cấu trúc và thành phần vật liệu

• Lõi chính: Thép carbon (St37, St52)
• Lớp phủ: Kẽm (Zn) 50-100 µm
• Độ dày thành máng: 0.8-2.0 mm tuỳ theo tiêu chuẩn
• Chiều rộng chuẩn: 50-600 mm

2. Ưu Điểm Vượt Trội của Máng Cáp Mạ Kẽm Thường

2.1 Khả Năng Chống Gỉ Sét Tuyệt Vời

Lớp kẽm phủ bề ngoài tạo thành một lớp cách ly giữa thép và không khí, ngăn chặn quá trình oxy hoá. Máng cáp mạ kẽm thường có thể duy trì độ bền tối thiểu 20-30 năm trong môi trường khô ráo và 10-15 năm trong môi trường ẩm ướt.

2.2 Giá Thành Tiết Kiệm

So với các loại máng cáp khác (inox 304, inox 316), máng cáp mạ kẽm thường có chi phí rẻ hơn 60-70%, làm cho nó trở thành lựa chọn kinh tế nhất cho các dự án vừa và nhỏ.

2.3 Tính Linh Hoạt Cao Trong Lắp Đặt

• Dễ cắt, uốn theo nhu cầu công trình
• Trọng lượng nhẹ (so với thép không mạ)
• Dễ dàng thay thế các đoạn bị hỏng

2.4 Tương Thích Với Hầu Hết Các Loại Cáp

Có thể sử dụng để lắp đặt cáp điện, cáp mạng (Ethernet), cáp quang học, cáp tele, cáp internet...

2.5 Khả Năng Tiêu Tán Nhiệt Tốt

Thép mạ kẽm có độ dẫn nhiệt cao, giúp cáp bên trong thoát nhiệt hiệu quả, kéo dài tuổi thọ của cáp.

3. Ứng Dụng Thực Tế của Máng Cáp Mạ Kẽm Trong Xây Dựng & Công Nghiệp

3.1 Ứng Dụng Ngoài Trời

• Công trình xây dựng: Cấp điện cho tòa nhà cao tầng, nhà ở
• Hạ tầng giao thông: Các trạm điện trên đường cao tốc, tuyến đường sắt
• Công trình ngoài trời khác: Sân vận động, công viên, quảng trường

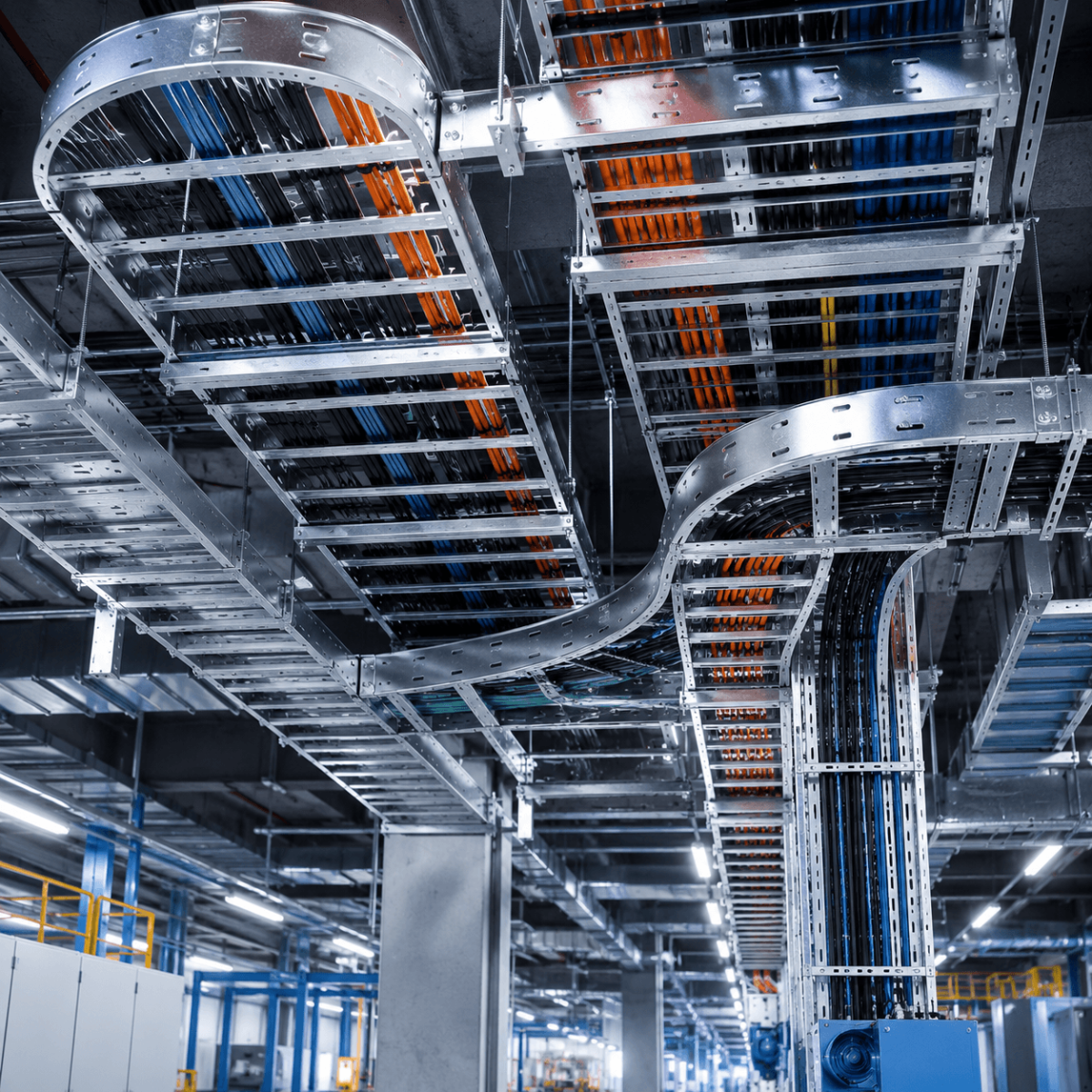

3.2 Ứng Dụng Trong Nhà Máy & Công Nghiệp

• Nhà máy sản xuất (textile, cơ khí, hoá chất)
• Nhà máy điện, nhà máy nước
• Kho lạnh và nhà xưởng

3.3 Ứng Dụng Trong Công Trình Đặc Biệt

• Trạm biến áp, trạm phát điện
• Tòa nhà máy tính, trung tâm dữ liệu (với cáp quang)
• Bệnh viện, trường học

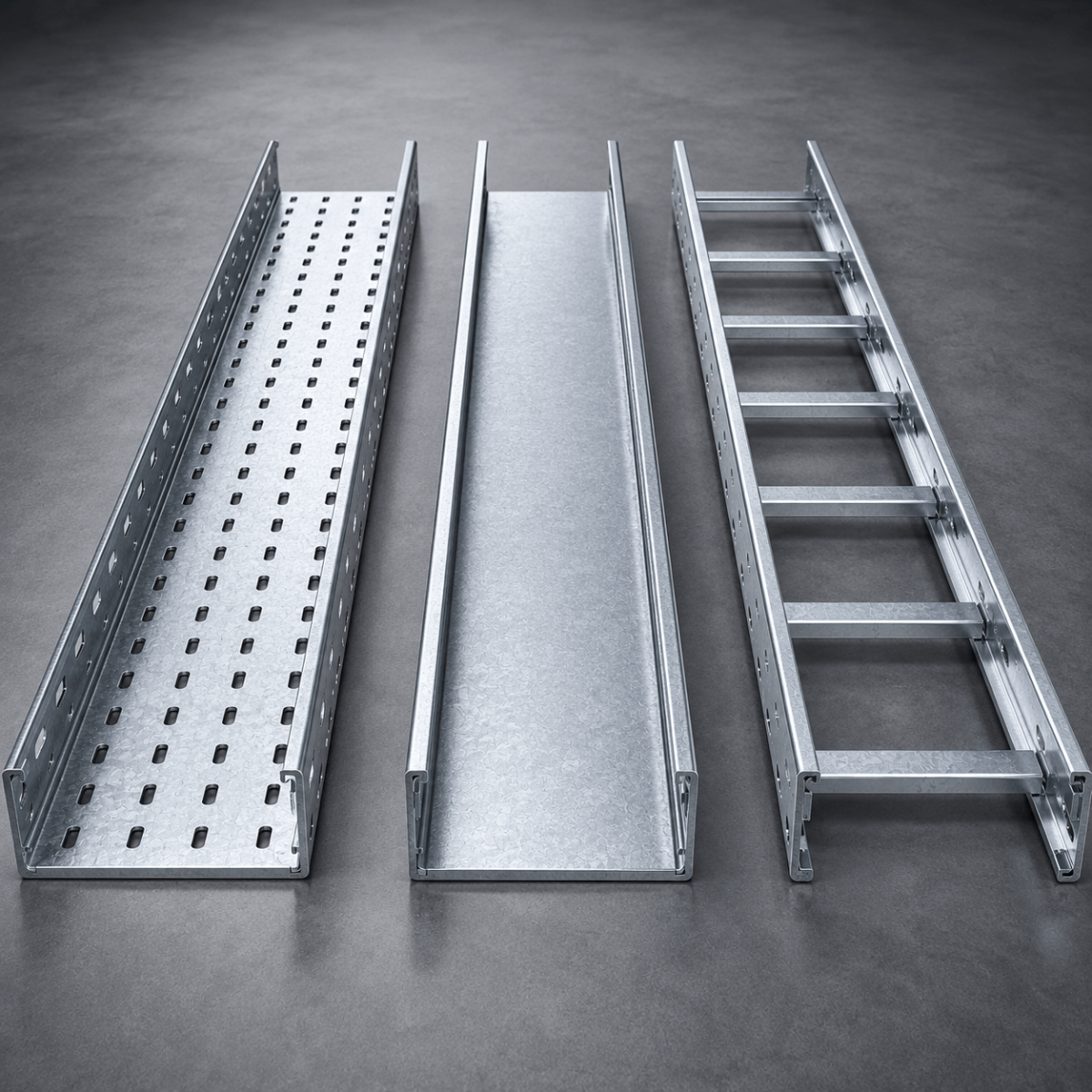

4. Các Loại Máng Cáp Mạ Kẽm Phổ Biến

4.1 Máng Cáp Perforated (Máng Cáp Có Lỗ)

Đặc điểm: Bề mặt có lỗ tròn hoặc lỗ vuông, giúp thoáng khí tốt. Ưu điểm là khả năng thoát nhiệt cao, có thể nhìn thấy cáp bên trong. Thích hợp cho công trình cần lắp đặt cáp nhiều lần.

4.2 Máng Cáp Solid (Máng Cáp Kín)

Đặc điểm: Bề mặt kín liền, không có lỗ. Cung cấp bảo vệ toàn diện cho cáp, thích hợp cho môi trường bụi, ẩm ướt, hoặc khi cần bảo mật cao.

4.3 Máng Cáp Ladder Type (Máng Thang)

Hình dáng như chiếc thang, các cáp được nằm giữa các thanh dọc. Ưu điểm là trọng lượng nhẹ, thoáng khí tốt, chi phí thấp. Nhược điểm là khả năng bảo vệ cáp kém hơn.

⭕ Perforated

Ưu: Thoáng khí, dễ quản lý

Nhược: Bảo vệ không tốt như máng kín

Giá: Trung bình

🔒 Solid

Ưu: Bảo vệ tối đa, an toàn

Nhược: Khó quản lý cáp

Giá: Cao hơn

🪜 Ladder

Ưu: Nhẹ, rẻ, thoáng

Nhược: Bảo vệ yếu

Giá: Thấp nhất

5. Tiêu Chuẩn Chất Lượng & Kỹ Thuật

5.1 Tiêu Chuẩn Quốc Tế Áp Dụng

• IEC 61537: Tiêu chuẩn quốc tế về máng cáp
• NEMA VE 1: Tiêu chuẩn Mỹ cho máng cáp
• BS 6934: Tiêu chuẩn Anh quốc
• DIN 43670: Tiêu chuẩn Đức

5.2 Tiêu Chuẩn Tại Việt Nam

• TCVN 9154-1:2012: Hệ thống máng cáp và ống cáp - Phần 1: Yêu cầu chung và thử nghiệm
• TCVN 9154-2:2012: Phần 2: Yêu cầu đối với máng cáp từ thép mạ kẽm

5.3 Yêu Cầu Kỹ Thuật Cơ Bản

6. Hướng Dẫn Lựa Chọn Máng Cáp Mạ Kẽm Phù Hợp

Bước 1: Xác Định Loại Cáp Sẽ Lắp Đặt

Máng cáp mạ kẽm có thể chứa cáp điện, cáp mạng, cáp quang, cáp tele. Mỗi loại cáp có đường kính khác nhau, ảnh hưởng đến kích thước máng cần chọn.

Bước 2: Tính Toán Tải Trọng

• Tổng diện tích tiết diện cáp không được vượt quá 50% diện tích tiết diện máng cáp
• Tính theo công thức: A_cáp ≤ 0,5 × A_máng
• Ví dụ: Nếu tổng diện tích cáp là 2000 mm², chọn máng cáp tối thiểu 4000 mm²

Bước 3: Chọn Loại Máng Phù Hợp Với Môi Trường

Bước 4: Lựa Chọn Chiều Rộng và Chiều Cao

Kích thước chuẩn máng cáp mạ kẽm thường:

• Chiều rộng: 50, 100, 150, 200, 300, 400, 500, 600 mm
• Chiều cao: 30, 40, 50, 60, 80, 100, 150, 200 mm
• Lựa chọn dựa trên: diện tích cáp, khoảng cách giữa các điểm treo, tải trọng tối đa

Bước 5: Kiểm Tra Chứng Chỉ & Thông Tin Nhà Sản Xuất

• Yêu cầu chứng chỉ ISO, TCVN hoặc tiêu chuẩn quốc tế
• Kiểm tra tuổi thọ bảo hành (tối thiểu 1-2 năm)
• Hỏi về nguồn gốc thép và quy trình mạ kẽm

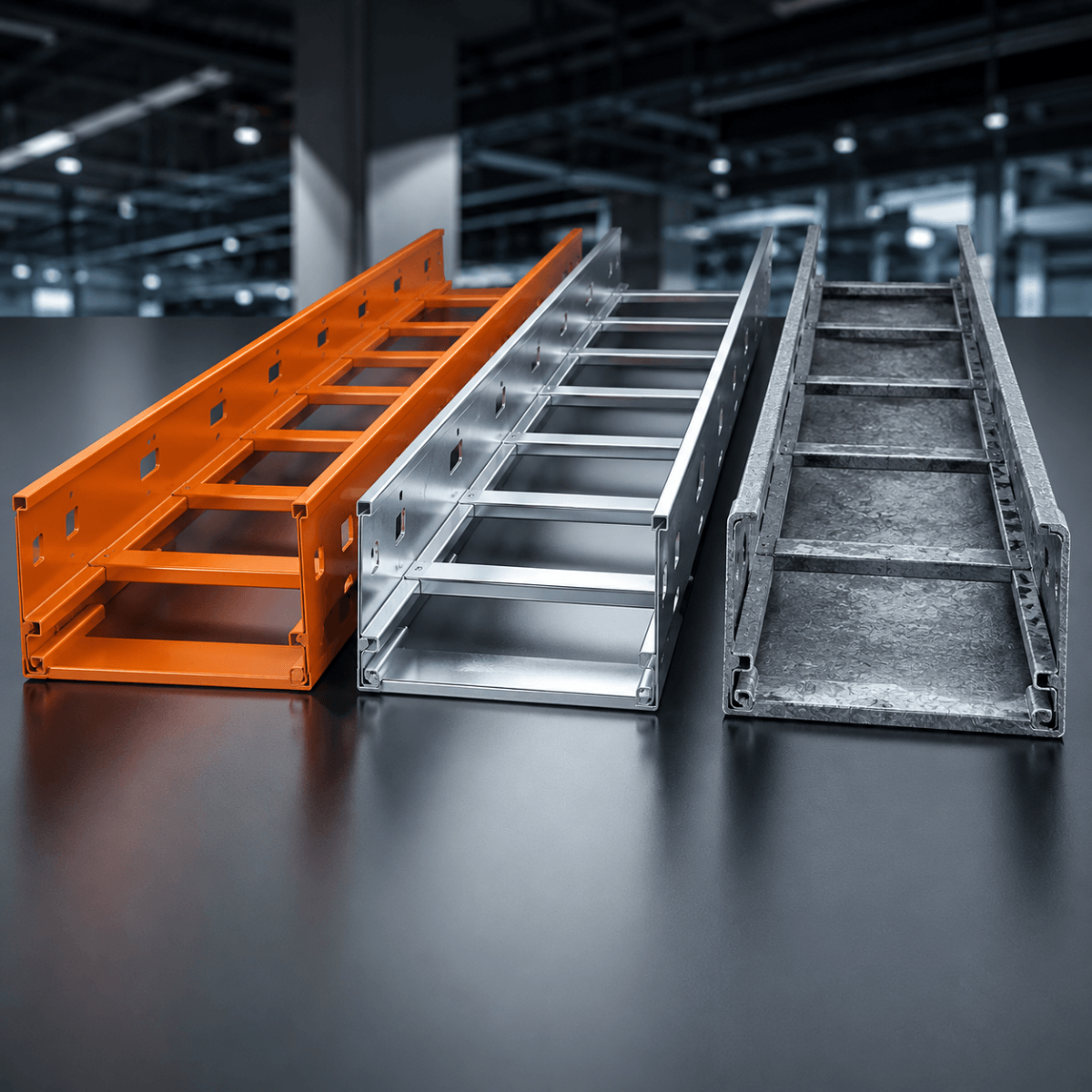

7. Bảng So Sánh Chi Tiết Các Loại Máng Cáp

8. Câu Hỏi Thường Gặp Về Máng Cáp Mạ Kẽm

❓ Máng cáp mạ kẽm thường có thể dùng ngoài trời được không?

Có, máng cáp mạ kẽm thường có khả năng chống gỉ tốt và được thiết kế để sử dụng ngoài trời. Tuy nhiên, ở những khu vực ven biển hoặc có môi trường ăn mòn cao, bạn nên chọn loại máng cáp mạ kẽm dày hơn (70-100 µm) hoặc chuyển sang inox 316 để đảm bảo tuổi thọ dài hạn.

❓ Khoảng cách giữa các điểm treo máng cáp bao nhiêu là hợp lý?

Theo tiêu chuẩn IEC 61537, khoảng cách tối đa giữa các điểm treo phụ thuộc vào chiều rộng của máng cáp:

• Máng cáp ≤ 150 mm: 1.0 - 1.5 mét
• Máng cáp 150-300 mm: 1.5 - 2.0 mét
• Máng cáp > 300 mm: 2.0 - 2.5 mét

❓ Làm thế nào để phân biệt máng cáp mạ kẽm thường với máng cáp giả?

Máng cáp mạ kẽm giả (low quality) có đặc điểm:

• Lớp kẽm mỏng, không đều, dễ bong tróc
• Màu sắc không bóng, có vẻ "xỉn"
• Không có chứng chỉ hoặc chứng chỉ không rõ ràng
• Dễ bị gỉ sét sau 1-2 năm sử dụng

Cách kiểm tra: Yêu cầu nhà cung cấp cung cấp chứng chỉ IEC 61537 và kiểm tra độ dày lớp kẽm bằng máy đo (micrometer).

❓ Giá máng cáp mạ kẽm bao nhiêu tiền 1 mét?

Giá thành phụ thuộc vào:

• Kích thước: Máng 100mm rẻ hơn máng 600mm
• Loại: Perforated rẻ hơn Solid
• Độ dày kẽm: 50 µm rẻ hơn 100 µm
• Số lượng: Mua nhiều được giảm giá

Tham khảo giá (2024): 50,000 - 300,000 VND/mét, tuỳ thuộc các yếu tố trên.

❓ Có cần sơn hay chế xử lý bổ sung cho máng cáp mạ kẽm không?

Trong môi trường bình thường, máng cáp mạ kẽm thường không cần sơn thêm. Tuy nhiên, ở những khu vực đặc biệt (ven biển, xưởng hóa chất), bạn có thể:

• Sơn lớp epoxy (tùy chọn)
• Sử dụng dầu chống gỉ định kỳ
• Hoặc chuyển sang máng inox từ đầu

❓ Thi công máng cáp mạ kẽm cần đúc kỹ thuật gì?

Các yêu cầu kỹ thuật chính:

• Máng phải được treo chắc chắn, không bị chệch nghiêng
• Đảm bảo độ cao so với mặt đất (tối thiểu 2-2.5m ở nơi công cộng)
• Khoảng cách giữa các điểm treo không vượt quá tiêu chuẩn
• Các nối tiếp phải được kết nối đúng kỹ thuật (bolts hoặc clips)
• Cáp bên trong không được quá sát tường hoặc các vật nóng

❓ Làm sao để bảo dưỡng máng cáp mạ kẽm để kéo dài tuổi thọ?

Hướng dẫn bảo dưỡng:

• Định kỳ 1 năm/lần: Kiểm tra lớp kẽm, vệ sinh bụi, kiểm tra các điểm treo
• Nếu bị hư hỏng: Vá bằng chất epoxy hoặc sơn lại vùng bị gỉ
• Khu vực ven biển: Tăng tần suất kiểm tra lên 6 tháng/lần
• Không để máng bị chặn: Làm sạch các chất bẩn tích tụ trên máng

Kết Luận

Máng cáp mạ kẽm thường là lựa chọn tối ưu cho hầu hết các công trình xây dựng và công nghiệp nhờ vào sự kết hợp hoàn hảo giữa chi phí thấp, hiệu suất cao, và tuổi thọ dài. Với tuổi thọ 10-30 năm, khả năng chống gỉ xuất sắc và tính linh hoạt trong lắp đặt, máng cáp mạ kẽm đã trở thành tiêu chuẩn trong ngành xây dựng và hạ tầng.

Khi lựa chọn máng cáp mạ kẽm thường, hãy nhớ:

• Kiểm tra chứng chỉ và tiêu chuẩn (IEC 61537, TCVN)
• Tính toán chính xác diện tích cáp và kích thước máng
• Chọn loại máng (Perforated/Solid/Ladder) phù hợp với môi trường
• Đảm bảo lắp đặt đúng kỹ thuật theo tiêu chuẩn

Hy vọng bài viết này đã giúp bạn hiểu rõ hơn về máng cáp mạ kẽm thường và cách lựa chọn sản phẩm phù hợp cho dự án của mình.
