Máng Cáp Nhôm: Giải Pháp Tối Ưu Cho Hệ Thống Điện Dân Dụng Và Công Nghiệp

Tìm hiểu chi tiết về máng cáp nhôm - công nghệ đường dẫn cáp tiên tiến giúp tối ưu hệ thống điện, tiết kiệm chi phí, an toàn chống cháy. Hướng dẫn lựa chọn và lắp đặt chuẩn.

1. Máng Cáp Nhôm Là Gì? Định Nghĩa Và Vai Trò Thiết Yếu

Máng cáp nhôm (hay còn gọi là ống dẫn cáp nhôm, cable tray) là một hệ thống khung đỡ kim loại được chế tạo từ hợp kim nhôm nguyên chất, được thiết kế đặc biệt để lắp đặt, bảo vệ và tổ chức các đường dây điện, cáp quang, và cáp dữ liệu trong các công trình xây dựng, nhà máy, và các hệ thống hạ tầng hiện đại.

Khác với những giải pháp truyền thống sử dụng ống PVC hoặc ống thép mạ kẽm, máng cáp nhôm mang lại một loạt lợi thế vượt trội:

• Nhẹ nhàng và dễ lắp đặt: Trọng lượng chỉ bằng 1/3 so với thép, giảm áp lực lên kết cấu xây dựng
• Chống ăn mòn tuyệt đối: Không cần sơn hoặc bảo trì định kỳ trong môi trường khắc nghiệt
• Độ bền cao: Tuổi thọ 30-50 năm mà không bị hạ cấp chất lượng
• An toàn điện: Tính năng tiêu tán tĩnh điện vượt trội

2. Đặc Tính Vật Lý Và Hóa Học Của Hợp Kim Nhôm

2.1 Thành Phần Nguyên Tố

Máng cáp nhôm được sản xuất từ hợp kim nhôm cấp công nghiệp, thường có thành phần:

• Nhôm tinh khiết: 96-98%
• Magiê: 1-2%
• Silicon: 0.5-1%
• Các yếu tố dỏi (copper, zinc, manganese): < 0.5%

Công thức hợp kim phổ biến nhất là 6063-T5, được công nhân hóa luyện để tạo độ cứng tối ưu.

2.2 Tính Chất Cơ Học

2.3 Khả Năng Chống Ăn Mòn

Lớp oxy hóa tự nhiên (Al₂O₃) hình thành trên bề mặt nhôm tạo nên lớp bảo vệ thụ động, giúp:

• Chống ăn mòn trong môi trường axit, kiềm, và muối
• Phù hợp với các công trình ở vùng ven biển, kho hóa chất
• Không cần phủ lớp bảo vệ bổ sung

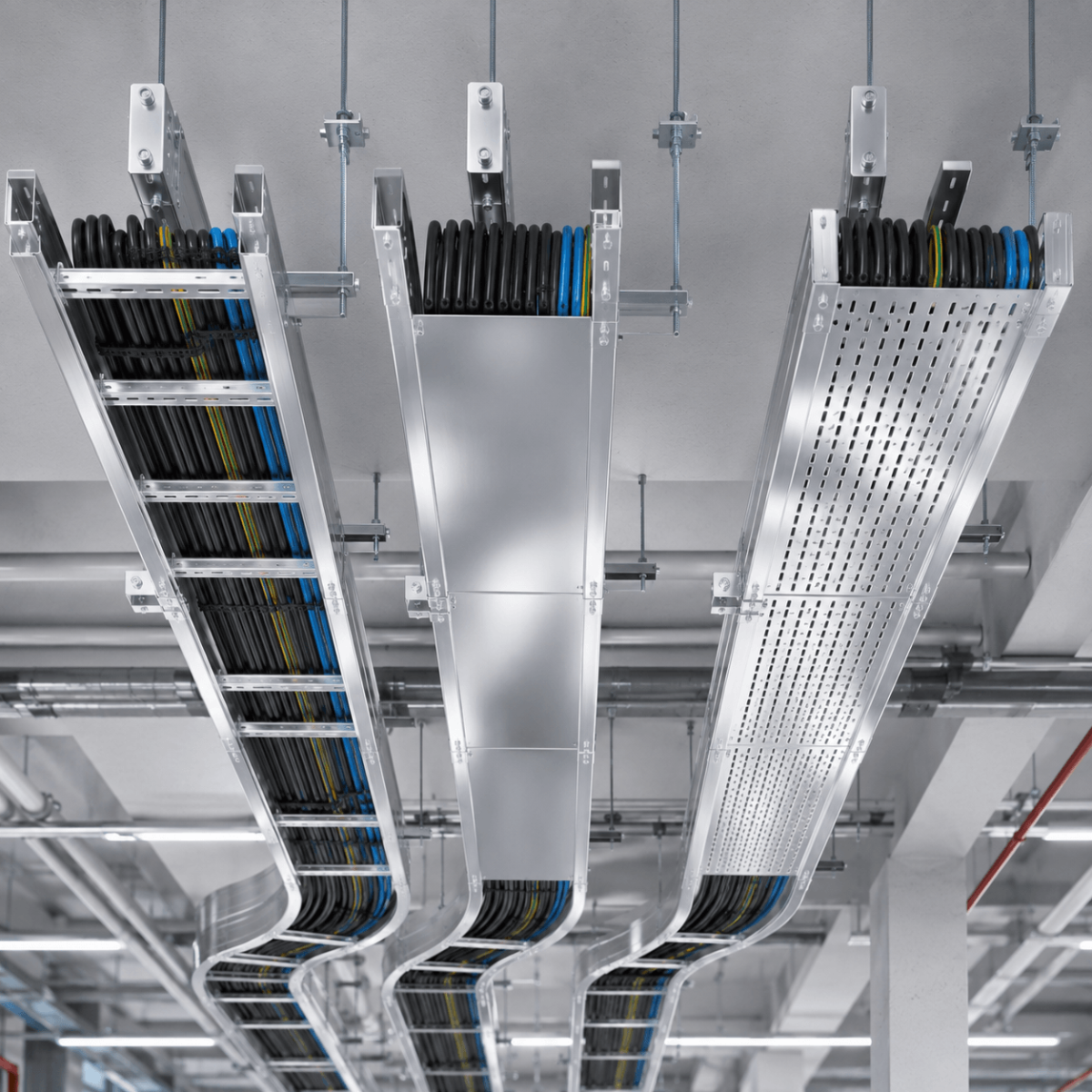

3. Các Loại Máng Cáp Nhôm Phổ Biến Và Ứng Dụng

3.1 Máng Cáp Nhôm Khe Hở (Ladder Cable Tray)

Đặc điểm:

• Hình dáng giống cầu thang với các khe hở đều đặn
• Cho phép thông gió tự nhiên
• Tản nhiệt hiệu quả cho các cáp công suất cao

Ứng dụng:

• Nhà máy sản xuất, phân phối điện áp cao
• Hệ thống HVAC công nghiệp
• Kho lạnh và môi trường nhiệt độ thấp

Ưu điểm: Hiệu suất tản nhiệt 40% cao hơn loại khác

3.2 Máng Cáp Nhôm Tấm Liền (Solid Bottom Cable Tray)

Đặc điểm:

• Đáy tấm liền giúp bảo vệ toàn diện
• Hạn chế sự rơi rơi của bụi, mảnh vụn vào các cáp bên dưới
• Có khả năng chịu tải điểm cao

Ứng dụng:

• Tòa nhà văn phòng, trung tâm dữ liệu
• Môi trường công nghiệp với bụi hay chất lỏng loang lổ
• Các khu vực yêu cầu mỹ quan cao

3.3 Máng Cáp Nhôm Nửa Vỏ (Trough Cable Tray)

Đặc điểm:

• Có vỏ bảo vệ từ 2-3 cạnh
• Cân bằng giữa thông gió và bảo vệ

Ứng dụng:

• Công trình hỗn hợp dân dụng-công nghiệp
• Các tuyến cáp ngoài trời có che phủ

Cấu Tạo Của Máng Cáp Nhôm

Một hệ thống máng cáp nhôm tiêu chuẩn gồm:

Thân máng

Được gia công từ hợp kim nhôm định hình hoặc tấm nhôm uốn CNC.

Có nhiều kích thước:

• 50 mm
• 100 mm
• 150 mm
• 200 mm
• 300 mm
• 400 mm
• 600 mm
• 800 mm

Độ dày:

• 1.2 mm
• 1.5 mm
• 2.0 mm
• 2.5 mm
• 3.0 mm

Nắp máng

Có thể:

• Có nắp
• Không nắp

Nắp giúp:

• Chống bụi
• Chống tia UV
• Hạn chế tác động cơ học

Phụ kiện

Bao gồm:

• Co ngang
• Co đứng
• Tê
• Ngã tư
• Giảm
• Nối máng
• Bản mã
• Ty treo
• Giá đỡ
• Bulong inox

4. Tiêu Chuẩn Kỹ Thuật Và Quy Chuẩn Lắp Đặt

4.1 Các Tiêu Chuẩn Quốc Tế

• NEMA (National Electrical Manufacturers Association) VFN-1: Tiêu chuẩn Mỹ về hệ thống máng cáp
• IEC 61537: Tiêu chuẩn Quốc tế định mức tải trọng, kích thước
• BS 6387: Tiêu chuẩn Anh về các yêu cầu an toàn cháy

4.2 Quy Chuẩn Kỹ Thuật Việt Nam

• TCVN 9207:2012: Máng cáp kim loại - Yêu cầu chung và phương pháp thử
• TCVN 12639:2018: An toàn điện - Hệ thống ngoài công suất thấp

4.3 Tiêu Chuẩn Độ An Toàn Chống Cháy

Máng cáp nhôm phải đáp ứng:

• Chỉ số lan truyền ngọn lửa (FSI): ≤ 25 (rất tốt)
• Cường độ phát khí độc (SMOKE): ≤ 450 (an toàn)
• Độ dẫn điện: < 100Ω/m (tiêu tán tĩnh điện hiệu quả)

5. Lợi Ích Kinh Tế Và Hiệu Suất Kỹ Thuật

5.1 Phân Tích Chi Phí Vòng Đời (LCC)

Nhận xét: Máng nhôm tiết kiệm 54% so với thép và 11% so với PVC khi tính theo tuổi thọ

5.2 Hiệu Suất Tản Nhiệt

Cáp điện phát sinh nhiệt do điện trở nội tại. Máng cáp nhôm:

• Tăng tỷ lệ tản nhiệt lên 35-50% so với ống kín
• Cho phép tải cáp cao hơn 20-30% mà không quá nhiệt

Công thức tính lợi ích:

Công suất truyền tải tối ưu = V × I × cos(φ)
Khi sử dụng máng nhôm → I max tăng 25% → P tăng 25%

6. Quy Trình Lắp Đặt Máng Cáp Nhôm Chuẩn Chuyên Nghiệp

6.1 Giai Đoạn Khảo Sát Và Thiết Kế

1. Đo đạc tuyến đường: Xác định độ dài, số lượng góc tù, góc nhọn
2. Tính toán tải trọng cáp:
   • Tải cáp riêng lẻ = (d² × ρ) / 1000 (kg/m)
   • d = đường kính cáp (mm), ρ = mật độ cáp
3. Chọn kích thước máng phù hợp:
   • Diện tích rỗng tối thiểu = Tổng diện tích cáp × 3 (hệ số an toàn)
   • Chọn lắp đặt ngang hay dọc

6.2 Chuẩn Bị Vật Liệu

Danh sách cần thiết:

• Máng cáp nhôm (các đoạn thẳng 3m hoặc 6m)
• Góc ngoài, góc trong (15°, 30°, 45°, 90°)
• Khớp nối (connector), bu lông stainless steel
• Giá đỡ treo (hanger) cách 1-1.5m

6.3 Lắp Đặt Từng Bước

Bước 1: Chuẩn bị bề mặt

• Làm sạch bề mặt hỗ trợ, loại bỏ bụi, sơn cũ
• Đánh dấu vị trí giá đỡ theo khoảng cách yêu cầu

Bước 2: Lắp đặt giá đỡ

• Khoan lỗ bằng mũi khoan carbide (tránh làm nứt bê tông)
• Sử dụng bu lông M10-M12 + đai chặn
• Độ sâu vào bê tông: 10-15cm

Bước 3: Nối máng cáp

• Bố trí máng nhôm song song (sai số ±5mm)
• Nối bằng các khớp nối bằng nhôm (không dùng thép để tránh hành động không sinh thái)
• Vít chặt đều đặn, lực: 25-30 Nm

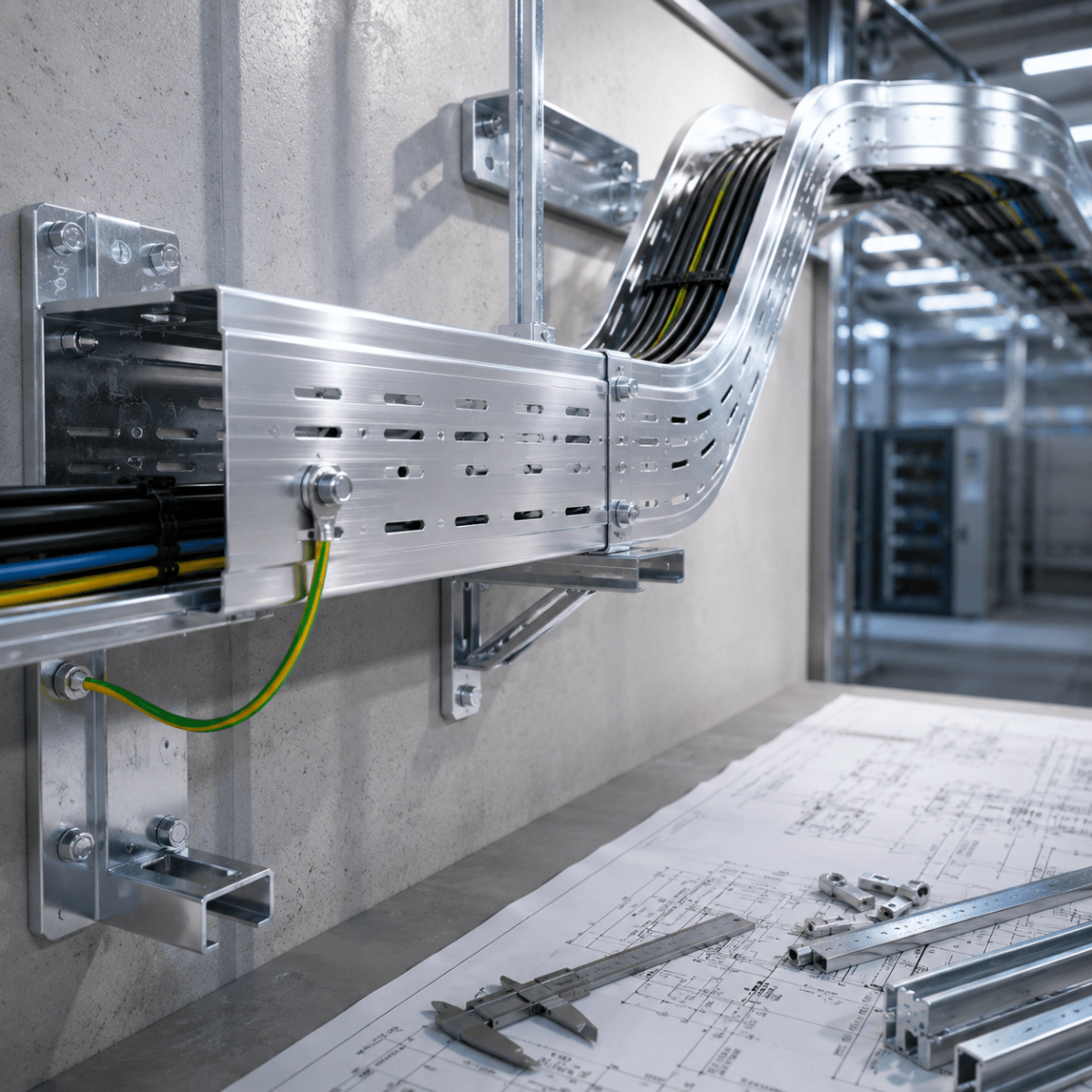

Bước 4: Tiêu tán tĩnh điện

• Kết nối dây接地 (grounding wire) từ máng đến điểm PE chính
• Điện trở mặt đất: ≤ 10Ω
• Khoảng cách nối: tối đa 5 lần chiều rộng máng

6.4 Kiểm Tra Chất Lượng (QA/QC)

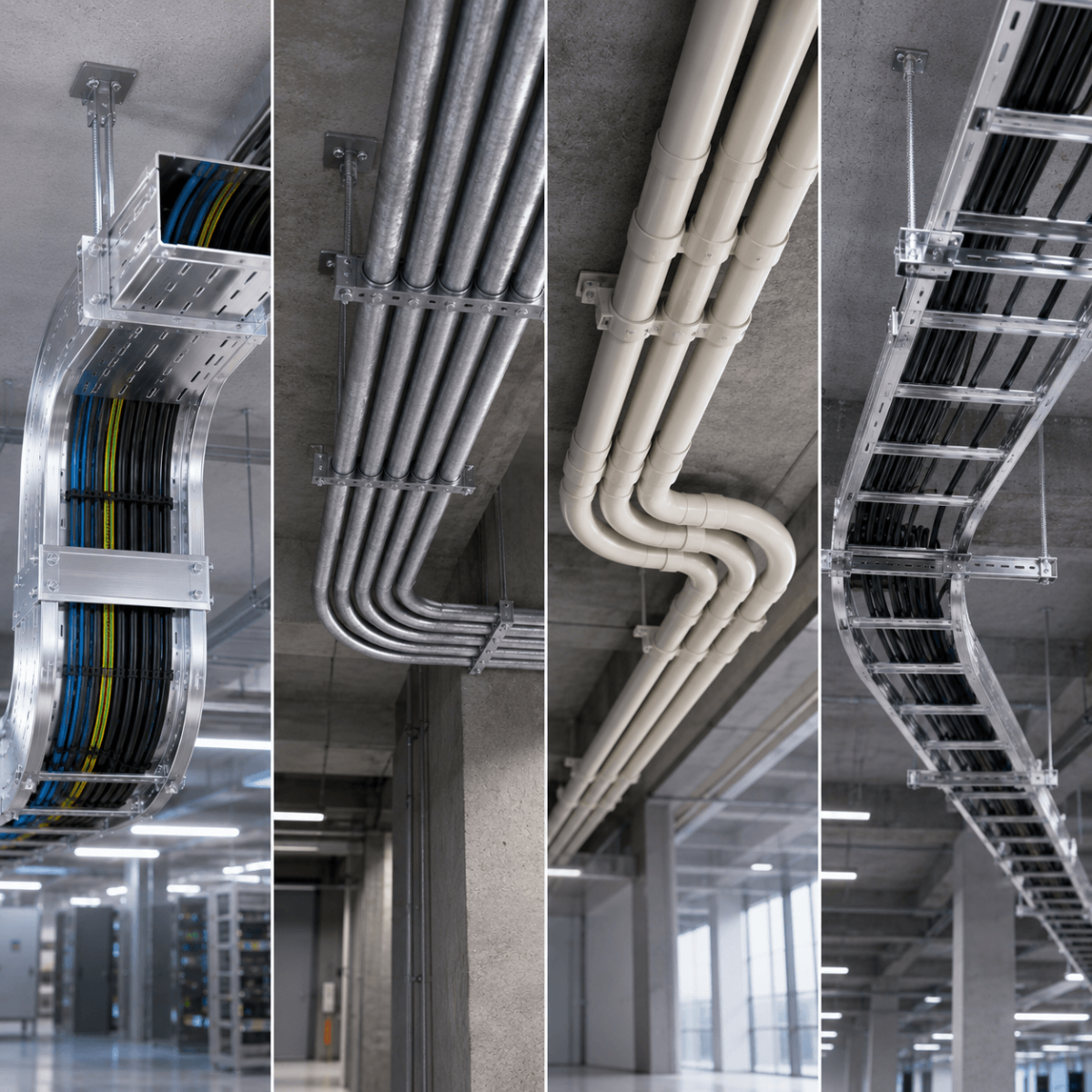

7. So Sánh Máng Cáp Nhôm Với Các Giải Pháp Thay Thế

7.1 Ống Thép Mạ Kẽm (Galvanized Steel Conduit)

Ưu điểm:

• Giá rẻ hơn 15-20%
• Cường độ cao hơn 3 lần

Nhược điểm:

• Nặng gấp 3.5 lần → tốn chi phí lắp đặt
• Bảo trì định kỳ (sơn lại 3-5 năm)
• Khó thi công, cần công nhân lành nghề
• Tuổi thọ giảm nhanh ở môi trường khắc nghiệt

7.2 Ống PVC (Polyvinyl Chloride)

Ưu điểm:

• Giá rẻ nhất (45% so với nhôm)
• Dễ cắt, dễ lắp đặt

Nhược điểm:

• Tuổi thọ ngắn (10-15 năm)
• Giới hạn nhiệt độ: -10°C đến +60°C
• Phát sinh khí độc khi cháy
• Không tiêu tán tĩnh điện
• Khả năng chịu tải thấp

7.3 Hệ Thống Dây Treo (Cable Ladder System)

Ưu điểm:

• Linh hoạt, có thể điều chỉnh dễ dàng
• Thông gió tối ưu

Nhược điểm:

• Độ bảo vệ cáp thấp
• Dễ bị tác động cơ học
• Không phù hợp với môi trường ẩm ướt

7.4 Máng Cáp Nhôm - Giải Pháp Vàng

Kết luận: Máng cáp nhôm cung cấp cân bằng tối ưu giữa cost-benefit, tuổi thọ, và an toàn, đặc biệt cho các công trình lâu dài.

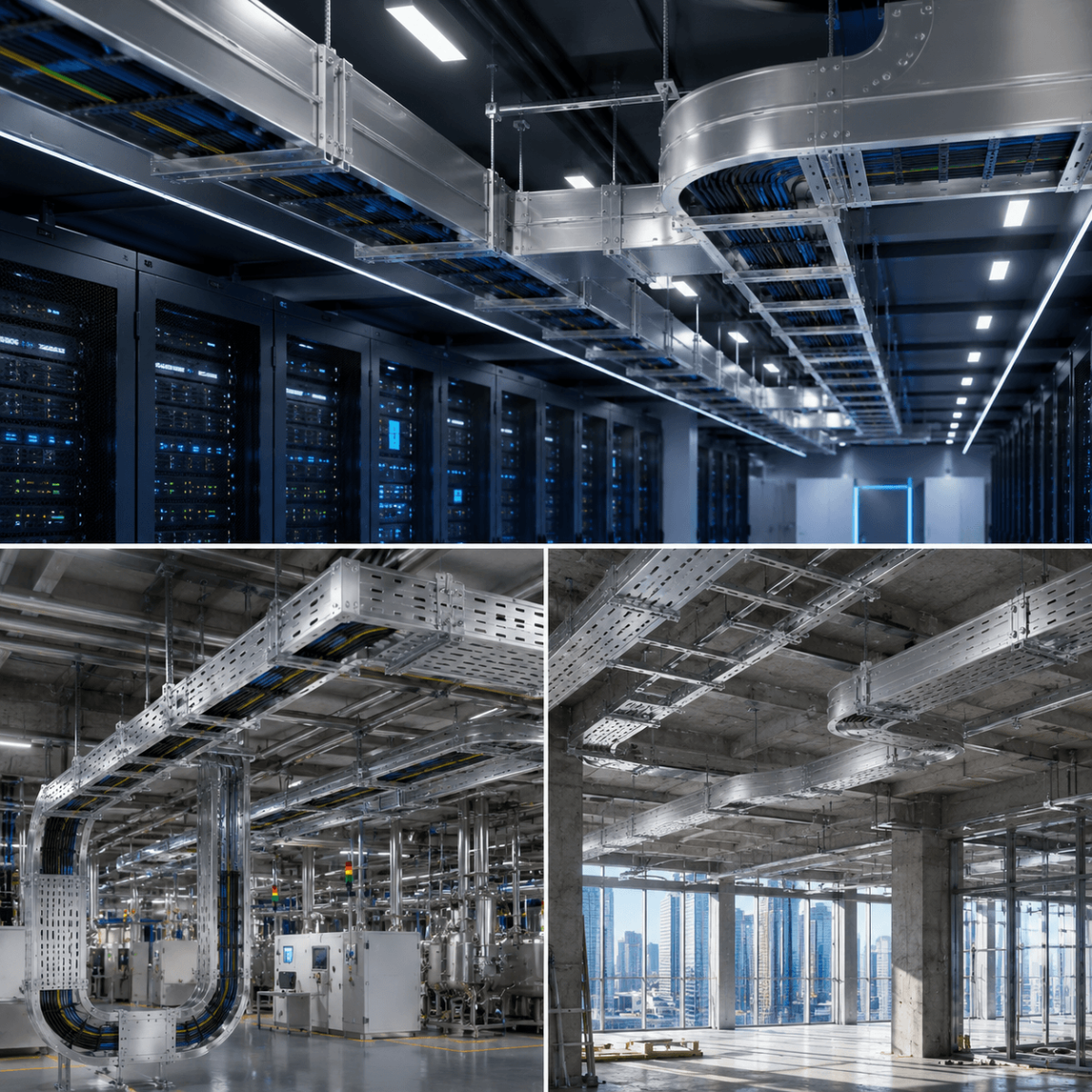

8. Các Ứng Dụng Thực Tiễn Trong Công Trình Việt Nam

8.1 Trung Tâm Dữ Liệu (Data Centers)

Đặc tính yêu cầu:

• Bảo vệ cáp hoàn toàn khỏi bụi, độ ẩm
• Quản lý cáp thông minh, dễ bảo trì
• An toàn chống cháy cao nhất

Lợi ích máng nhôm:

• Tấm liền bảo vệ hoàn toàn
• Tiêu tán nhiệt tốt → cáp lạnh hơn 5-8°C
• Tuổi thọ 40 năm (độc lập với chu kỳ công nghệ)

8.2 Nhà Máy Sản Xuất Điện Tử

Điều kiện khắc nghiệt:

• Độ ẩm cao (60-95%)
• Hóa chất axit, kiềm, muối
• Nhiệt độ biến động (10-40°C)

Giải pháp: Máng cáp nhôm khe hở 6063-T5 với độ dày 2-2.5mm

8.3 Công Trình Xây Dựng Cao Tầng

Công ty HCM (Tháp Tài Chính):

• Lắp đặt 15,000m máng cáp nhôm tấm liền
• Chi phí bảo trì giảm 80% so với dự kiến
• Độ an toàn chống cháy vượt tiêu chuẩn quốc tế

9. Những Sai Lầm Thường Gặp Khi Lắp Đặt

10. Xu Hướng Phát Triển Máng Cáp Nhôm Hiện Đại

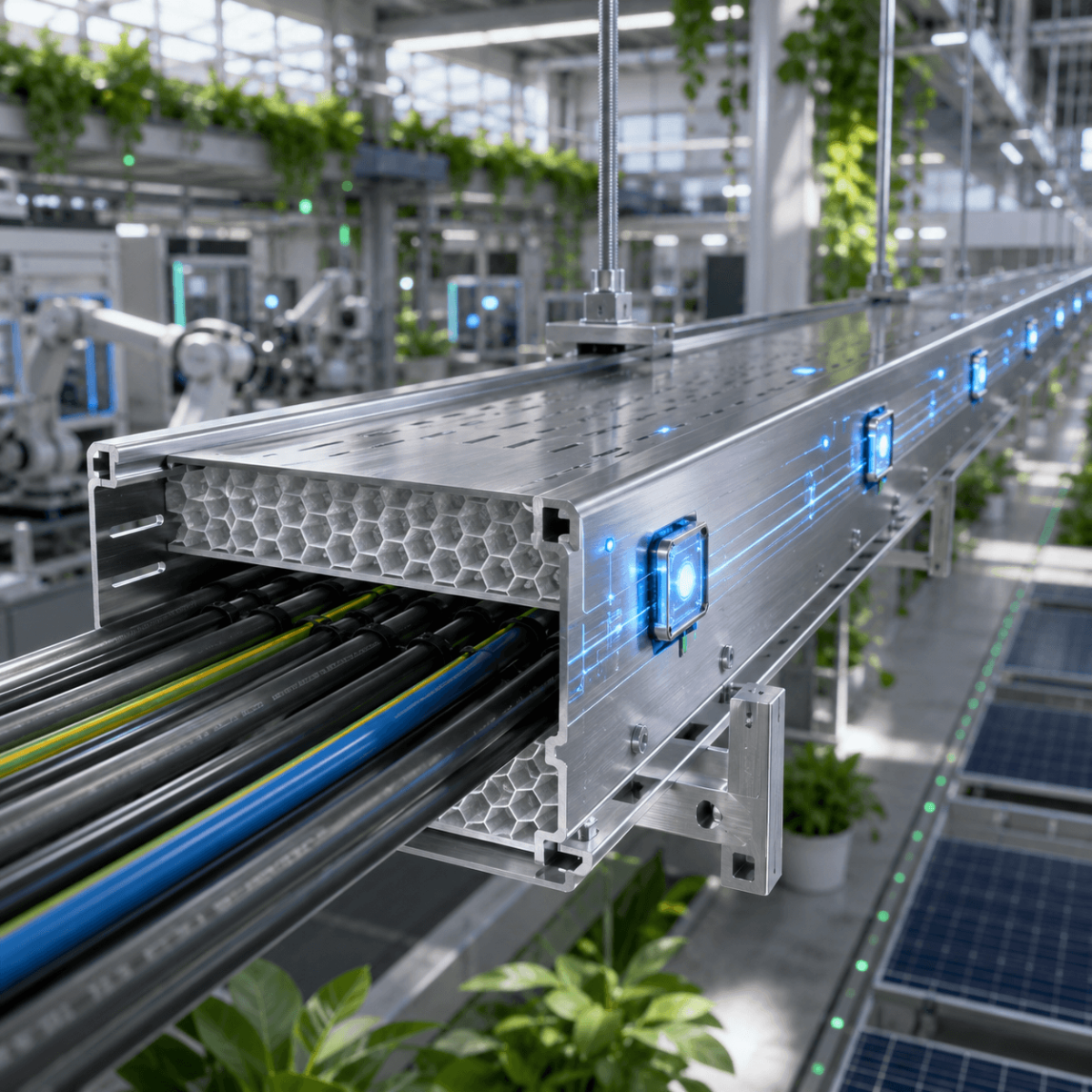

10.1 Máng Cáp Nhôm Thông Minh (Smart Cable Tray)

• Tích hợp cảm biến IoT để giám sát nhiệt độ, độ ẩm
• Hệ thống cảnh báo quá tải cáp real-time
• Dự đoán bảo trì dự phòng bằng AI

10.2 Máng Cáp Tái Chế (Eco-Friendly)

• 100% nhôm tái chế từ phế thải công nghiệp
• Giảm carbon footprint 70% so với nhôm nguyên chất
• Chi phí chỉ cao hơn 5-8%

10.3 Máng Cáp Nhôm Siêu Nhẹ (Ultra-Light)

• Công nghệ foam-filled aluminum
• Giảm trọng lượng 40% so với máng truyền thống
• Vẫn đảm bảo cường độ và chịu tải

11. Hướng Dẫn Chọn Nhà Cung Cấp Máng Cáp Nhôm Uy Tín

11.1 Tiêu Chí Đánh Giá

1. Chứng chỉ & Tài liệu
   • ISO 9001:2015 (Quản lý chất lượng)
   • ISO 14001:2015 (Quản lý môi trường)
   • Chứng chỉ TCVN 9207:2012
2. Năng lực sản xuất
   • Dung tích: > 1000 tấn/năm
   • Trang thiết bị: Dây chuyền CNC, máy hàn thế hệ mới
   • R&D: Phòng lab kiểm định độc lập
3. Kinh nghiệm thi công
   • Tối thiểu 10 năm trong lĩnh vực
   • Danh sách khách hàng lớn (ngân hàng, tập đoàn)
4. Chất lượng sản phẩm
   • Công sai kích thước: ±0.5mm
   • Độ sắc nét của góc cạnh
   • Kiểm tra độ bám sơn (nếu có)

11.2 Yêu Cầu Dịch Vụ Hỗ Trợ

• Thiết kế tư vấn miễn phí
• Bảo hành 3-5 năm
• Dịch vụ lắp đặt chuyên nghiệp hoặc hướng dẫn chi tiết
• Hỗ trợ kỹ thuật 24/7

12. Kết Luận

Máng cáp nhôm là giải pháp tiên tiến và bền vững cho các công trình đòi hỏi:

• Độ bền cao trong điều kiện khắc nghiệt
• Chi phí vòng đời thấp nhất
• An toàn điện và chống cháy tuyệt đối
• Tính estetika và dễ bảo trì

Đầu tư vào máng cáp nhôm không chỉ là chi phí hiện tại, mà là sự bảo vệ cho hạ tầng điện của bạn trong tương lai dài hạn.

Hy vọng những thông tin trên đã giúp bạn có cái nhìn toàn diện về Máng Cáp Nhôm – giải pháp quản lý hệ thống cáp điện hiện đại, bền bỉ và được ứng dụng rộng rãi trong các công trình dân dụng, thương mại cũng như công nghiệp. Để lựa chọn đúng chủng loại, kích thước và giải pháp phù hợp với yêu cầu kỹ thuật của từng dự án, bạn nên tham khảo ý kiến từ đội ngũ chuyên gia. Hãy liên hệ trực tiếp với 2DE Việt Nam để được tư vấn chi tiết, báo giá nhanh chóng và hỗ trợ lựa chọn sản phẩm tối ưu trước khi tiến hành mua sắm và lắp đặt.

Câu Hỏi Thường Gặp (FAQ)

Q1: Máng cáp nhôm có độc hại sức khỏe không? A: Không. Nhôm là kim loại an toàn FDA phê duyệt. Khi lắp đặt, không phát sinh chất độc. Đạn kim loại nhôm được tái chế an toàn.

Q2: Tuổi thọ máng cáp nhôm bao lâu? A: 30-50 năm trong điều kiện sử dụng bình thường. Một số dự án đã sử dụng 40 năm mà không hỏng hóc.

Q3: Có thể lắp đặt máng cáp nhôm ngoài trời không? A: Có thể, nhưng nên che phủ mái để tránh ánh nắng trực tiếp kéo dài, tuy nhiên cơ chế chống ăn mòn vẫn hoạt động hiệu quả.

Q4: Chi phí lắp đặt máng cáp nhôm bao nhiêu? A: Trung bình 50,000-80,000 VND/m² tùy vào độ phức tạp công trình, khoảng 5-7% tổng chi phí hệ thống điện.

Q5: Có cần bảo trì định kỳ không? A: Tối thiểu. Chỉ cần kiểm tra vị trí nối, vít định kỳ mỗi 5 năm một lần.
