Máng Cáp Sơn Tĩnh Điện Có Tốt Không? Hướng Dẫn Chọn & Ứng Dụng Toàn Diện

Máng cáp sơn tĩnh điện (Electrostatic Powder Coated Cable Tray) là sản phẩm được phun sơn bằng công nghệ tĩnh điện – một quy trình mà ở đó các hạt sơn bột được tích điện âm và hút vào bề mặt thép tích điện dương. Kỹ thuật này đảm bảo lớp sơn dính đều, bền vững, và không có chỗ mỏng trên toàn bộ sản phẩm.

Thuật ngữ song ngữ: Electrostatic Powder Coating, EPC, High Voltage Electrostatic Spray

1. Máng cáp sơn tĩnh điện có bền và chống ăn mòn tốt không?

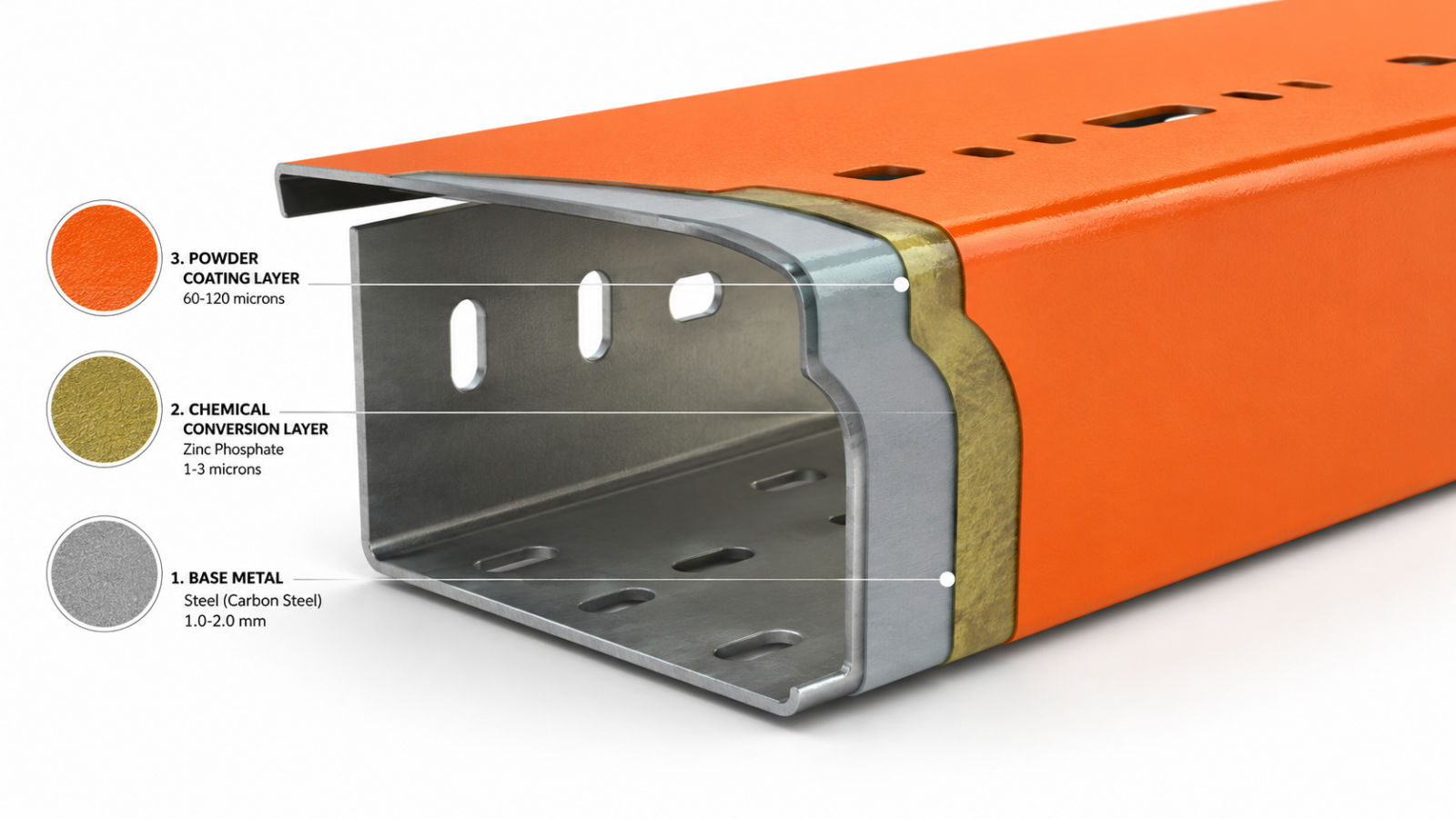

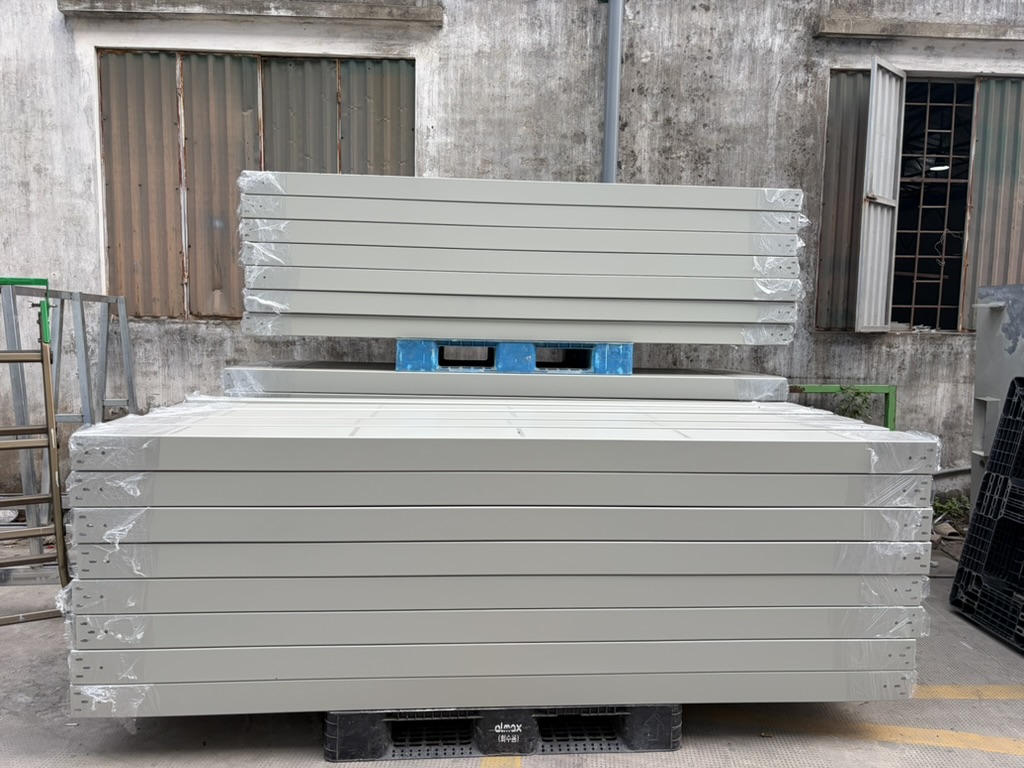

Về bản chất, máng cáp sơn tĩnh điện (Powder Coated Cable Tray) là các tấm thép cán nguội hoặc cán nóng được gia công chấn gấp, sau đó được phủ một lớp bột sơn tĩnh điện (thường là Epoxy hoặc Polyester) và nung trong lò ở nhiệt độ cao.

Cơ sở khoa học: Khi được nung nóng, lớp bột sơn sẽ nóng chảy, tạo ra các liên kết chéo (cross-linking) ở cấp độ phân tử, hình thành một màng polymer liền mạch và bám chặt vào bề mặt kim loại. Lớp màng này có tác dụng cách ly hoàn toàn thép nền khỏi oxy và độ ẩm trong không khí.

Ứng dụng thực tế: Trong điều kiện làm việc trong nhà (indoor), môi trường khô ráo, có điều hòa hoặc thông gió tốt như các tòa nhà văn phòng, chung cư, hoặc nhà máy sản xuất linh kiện, máng cáp sơn tĩnh điện có tuổi thọ lên đến 15–20 năm mà không gặp vấn đề bong tróc hay rỉ sét.

2. Các yếu tố tác động lên hệ thống máng cáp đến từ đâu?

Một hệ thống máng cáp khi vận hành thực tế phải đối mặt với nhiều loại lực và tác nhân khác nhau.

Lực tải trọng cơ học (Mechanical Load)

Đây là áp lực lớn nhất, đến từ khối lượng của toàn bộ hệ thống dây cáp điện, cáp viễn thông đặt bên trong máng. Nếu máng quá mỏng, lực này sẽ làm đáy máng bị võng, gây mất an toàn.

Lực tác động từ hệ thống treo

Áp lực này dồn lên các điểm bắt ty ren (threaded rod) hoặc giá đỡ (bracket). Khoảng cách giữa các điểm đỡ (thường là 1.5m - 2.0m) quyết định mức độ chịu lực uốn của thân máng.

Tác nhân môi trường (Nhiệt độ & Độ ẩm)

Nhiệt độ cao từ dây cáp khi mang tải, kết hợp với độ ẩm không khí có thể tạo ra môi trường ngưng tụ nước. Nếu bề mặt sơn có vết xước nhỏ, quá trình oxy hóa điện hóa sẽ bắt đầu diễn ra.

Tác nhân hóa chất và bụi bẩn

Tại các khu công nghiệp, bụi bẩn bám trên máng cáp có thể giữ lại hơi ẩm và các phân tử khí ăn mòn (như $SO_2, NO_x$), từ từ phá hủy lớp sơn tĩnh điện.

3. Điều gì quyết định độ bền và khả năng chịu tải của máng cáp?

Khả năng chịu lực và chống rỉ sét không tự nhiên mà có. Nó là kết quả của một chuỗi các thông số sản xuất sau:

Vật liệu thép nền

• Thép SS400 / CT3: Là loại thép thông dụng nhất để làm máng cáp nhờ độ cứng tốt, dễ gia công.

• Thép mạ kẽm trước (Pre-galvanized): Một số dự án cao cấp dùng thép tôn hoa mạ kẽm, sau đó mới sơn tĩnh điện để tạo lớp bảo vệ "kép".

Chiều dày tôn (Thickness)

Độ dày tôn tỷ lệ thuận với khả năng chịu tải cơ học. Độ dày phổ biến chạy từ 1.0mm đến 2.0mm. Máng có kích thước (Width) càng rộng thì tôn bắt buộc phải càng dày.

Chất lượng bột sơn (Powder Coating Quality)

• Sơn Epoxy: Cực kỳ cứng, bám dính tốt, chống hóa chất tốt nhưng dễ bị phấn hóa (mờ màu) nếu tiếp xúc với tia UV (ánh sáng mặt trời). Phù hợp dùng trong nhà.

• Sơn Polyester: Chống tia UV cực tốt, giữ màu lâu. Thích hợp cho máng cáp có vị trí tiếp xúc ánh sáng.

Quy trình xử lý bề mặt trước khi sơn

Đây là bước quyết định 80% độ bền của màng sơn. Thép phải được trải qua các bể hóa chất tẩy dầu mỡ, tẩy rỉ sét, và quan trọng nhất là bể Phosphat hóa (Phosphate coating). Lớp màng phosphat này tạo độ nhám tế vi giúp sơn bám chặt và ngăn chặn rỉ sét lan rộng nếu màng sơn bị xước.

Công nghệ phun sơn và nhiệt độ sấy

Bột sơn được tích điện (+) và phun qua súng phun tĩnh điện vào bề mặt máng mang điện (-). Sau đó, máng được đưa vào lò sấy ở nhiệt độ 180°C - 200°C trong thời gian khoảng 15–20 phút để sơn chảy đều và chín (curing).

Thiết kế gân tăng cứng

Đối với các máng cáp có chiều rộng lớn (từ 300mm trở lên), nhà sản xuất thường dập thêm các đường gân chìm ở đáy máng để tăng khả năng chịu mô-men uốn, chống võng mà không cần phải tăng quá nhiều độ dày tôn.

4. Công thức tính toán thiết diện lấp đầy và tải trọng

Để máng cáp không bị quá tải, các kỹ sư cơ điện (M&E) cần tính toán dựa trên các công thức quy chuẩn.

Tính toán thiết diện lấp đầy (Fill Ratio)

Theo tiêu chuẩn NEC (National Electrical Code), diện tích cắt ngang của tất cả các cáp bên trong không được vượt quá 40% đến 50% diện tích sử dụng của máng cáp để đảm bảo tản nhiệt tốt.

$$A = W \times H$$

Trong đó:

• $A$: Thiết diện cắt ngang của máng cáp ($mm^2$)

• $W$: Chiều rộng máng cáp ($mm$)

• $H$: Chiều cao máng cáp ($mm$)

Ví dụ: Một máng cáp kích thước 200x100mm có thiết diện là $20,000 \text{ mm}^2$. Với hệ số lấp đầy 40%, tổng thiết diện của các sợi cáp đi bên trong không được vượt quá $8,000 \text{ mm}^2$.

Tính toán khối lượng cáp (Tải trọng tĩnh)

Tổng trọng lượng cáp phân bố trên 1 mét chiều dài máng ($kg/m$) phải nhỏ hơn tải trọng an toàn (Safe Working Load - SWL) mà nhà sản xuất công bố tương ứng với độ dày tôn.

5. Bảng thông số kích thước và độ dày tiêu chuẩn

Dưới đây là bảng thông số khuyến nghị giữa kích thước máng (Rộng x Cao) và độ dày tôn để đảm bảo máng không bị phình, võng khi đầy tải cáp.

6. So sánh khả năng chịu môi trường của các loại vật liệu

Việc chọn sai vật liệu dẫn đến lãng phí hoặc hệ thống nhanh hỏng. Hãy cùng xem bảng so sánh:

7. Những sai lầm khiến máng cáp sơn tĩnh điện nhanh bong tróc hoặc võng sập

Nhiều dự án gặp tình trạng máng cáp xuống cấp chỉ sau 1-2 năm vận hành vì mắc phải các sai lầm sau:

1. Cắt gọt, hàn xì sau khi đã sơn: Việc dùng máy cắt để thay đổi kích thước máng tại công trường phá vỡ lớp sơn bảo vệ, làm hở lõi thép. Nếu không dùng sơn dặm chuyên dụng để phủ lại, điểm cắt sẽ rỉ sét rất nhanh.

2. Bỏ qua bước xử lý bề mặt trước khi sơn: Một số xưởng gia công nhỏ lẻ chỉ lau chùi qua loa rồi phun sơn để giảm giá thành. Hậu quả là sơn không bám, lột ra từng mảng như màng nilon chỉ sau một thời gian ngắn.

3. Không tính toán đủ độ dày tôn: Chọn máng 1.0mm cho kích thước 400x100 chứa đầy cáp động lực. Hậu quả là đáy máng bị võng hình chữ V.

4. Khoảng cách các giá đỡ (Support) quá xa: Treo máng với khoảng cách > 2.5m khiến thân máng không chịu nổi lực uốn.

5. Kéo lê máng trên sàn bê tông: Làm trầy xước màng sơn trước khi kịp lắp đặt lên trần.

8. Giải pháp giúp hệ thống máng cáp bền bỉ hơn

Để sở hữu một hệ thống máng cáp sơn tĩnh điện vững chắc, bạn cần kiểm soát các checklist sau:

• ✓ Yêu cầu nhà sản xuất tuân thủ quy trình xử lý: Đảm bảo phải có bước nhúng bể Phosphat kẽm trước khi sơn.

• ✓ Kiểm tra bề mặt sơn (Cross-cut test): Yêu cầu test độ bám dính màng sơn bằng dao cắt lưới chuẩn (Tiêu chuẩn ASTM D3359) để kiểm tra chất lượng.

• ✓ Sử dụng các phụ kiện đồng bộ: Dùng bulong, đai ốc mạ kẽm hoặc Inox, kết hợp lông đền vênh để chống tự tháo.

• ✓ Lắp đặt giá đỡ đúng cự ly: Tuân thủ khoảng cách giá đỡ từ 1.5m - 2.0m. Gia cố thêm ở các điểm có co nối (Co vuông, Tee, Ngã tư).

• ✓ Dùng sơn dặm (Touch-up paint): Bắt buộc trang bị chai sơn xịt tĩnh điện cùng mã màu để dặm lại ngay các vết xước vô ý trong quá trình thi công.

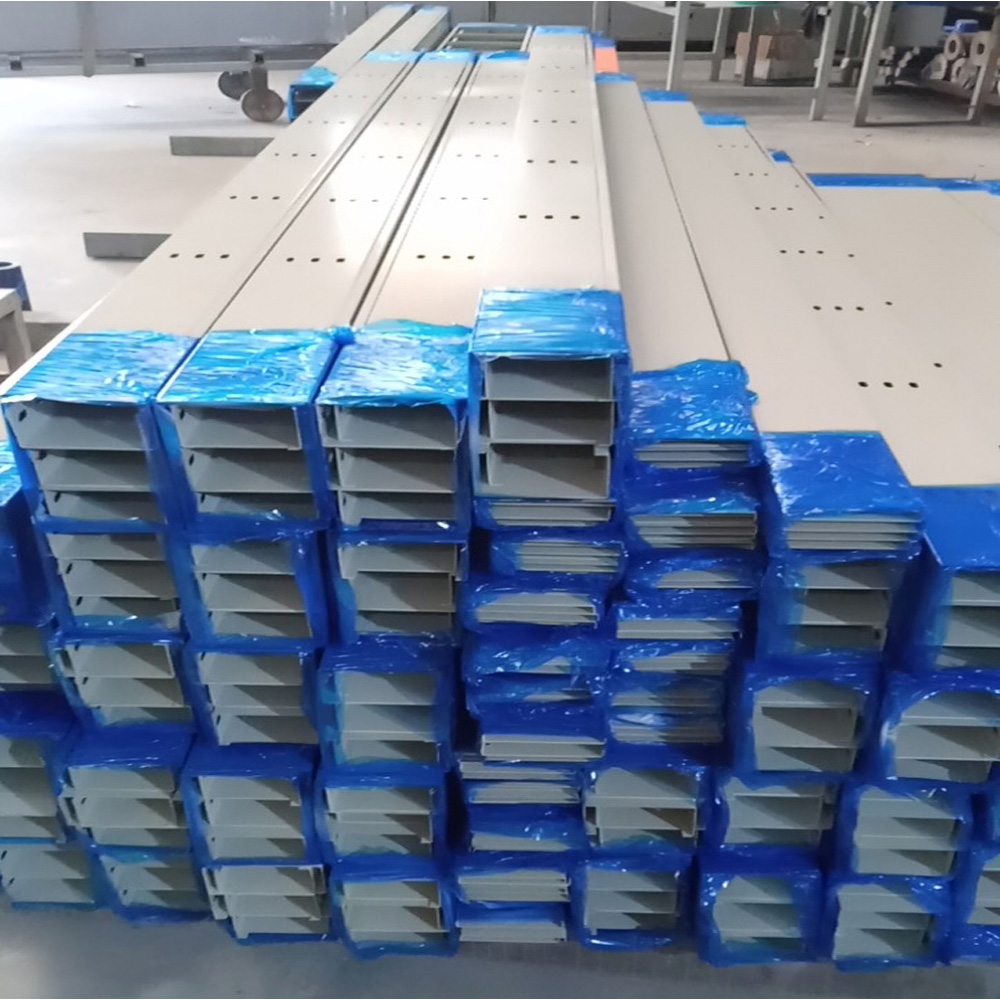

9. Ứng dụng thực tế

Máng cáp sơn tĩnh điện là xương sống của hệ thống cơ điện trong rất nhiều loại hình công trình:

• Tòa nhà thương mại & Chung cư: Chạy dọc các trục kỹ thuật (Shaft) để phân phối cáp điện từ tầng hầm lên các tầng cao. Thường dùng màu xám ghi (RAL 7032).

• Nhà máy công nghiệp nhẹ (Điện tử, Dệt may, Lắp ráp): Treo trên trần xưởng để dẫn cáp nguồn xuống các cụm máy móc.

• Data Center (Trung tâm dữ liệu): Thường sử dụng máng cáp sơn tĩnh điện với các màu sắc nổi bật (Vàng, Cam, Xanh) để phân biệt các luồng cáp điện và cáp mạng.

10. Khi nào KHÔNG NÊN dùng máng cáp sơn tĩnh điện?

Dù có nhiều ưu điểm, nhưng màng sơn tĩnh điện không phải là giải pháp vạn năng. Dưới góc độ chuyên môn về vật liệu, bạn tuyệt đối không nên dùng máng sơn tĩnh điện trong các trường hợp sau:

• Môi trường sát biển (Marine environment): Nồng độ muối mặn (Chlorine) trong không khí cực cao sẽ nhanh chóng len lỏi qua các khe hở, lỗ đục, vết xước làm thép nền rỉ sét sùi bọt. Giải pháp thay thế: Mạ kẽm nhúng nóng hoặc FRP.

• Ngoài trời tiếp xúc trực tiếp với nắng mưa: Dù dùng sơn Polyester, các khớp nối và điểm bắt ốc vẫn là điểm yếu chí mạng khi nước mưa ứ đọng.

• Nhà máy hóa chất, xi mạ, xử lý nước thải công nghiệp: Hơi axit hoặc kiềm đậm đặc bay hơi sẽ ăn mòn lớp sơn tĩnh điện. Giải pháp thay thế: Bồn / Máng nhựa PP hoặc Inox 316.

11. Những Sai Lầm Khi Lựa Chọn Máng Cáp Sơn Tĩnh Điện

❌ Sai Lầm 1: Chọn Loại Sơn Sai Cho Môi Trường

Vấn đề: Dùng sơn polyester ở môi trường biển hoặc hóa chất mạnh.

Hậu quả: Sơn phai màu, bong tróc sau 3–5 năm.

Giải pháp: Chọn Epoxy hoặc Hybrid cho C4–C5 environments.

❌ Sai Lầm 2: Chuẩn Bị Bề Mặt Không Đủ Sạch

Vấn đề: Không phun cát kỹ, bề mặt còn bụi, keo, dầu mỡ.

Hậu quả: Sơn không dính, bong tróc khi gập, uốn máng cáp.

Giải pháp:

• Phun cát đạt Sa 2.5 (ISO 8501-1)
• Kiểm tra bằng Testex Tape trước khi sơn
• Chuẩn bị hóa chất chống gỉ tạm thời

❌ Sai Lầm 3: Độ Dày Sơn Không Đủ

Vấn đề: Phun 1 lớp mỏng (40–60 µm) cho môi trường C4–C5.

Hậu quả: Tuổi thọ giảm 50–70%.

Giải pháp: Phun đủ độ dày theo tiêu chuẩn ISO 12944:

• C3: 80–120 µm
• C4–C5: 120–150 µm

❌ Sai Lầm 4: Chọn Sơn Có Nguồn Gốc Kém

Vấn đề: Dùng sơn bột rẻ, không rõ thành phần, không có chứng chỉ.

Hậu quả: Độ bền kém, độ bóng nhanh phai, độ cứng không đạt.

Giải pháp: Yêu cầu nhà sản xuất cung cấp:

• Chứng chỉ ISO 9001, ISO 14001
• Phiếu dữ liệu kỹ thuật (Technical Data Sheet)
• Chứng chỉ kiểm tra độ bóng, độ cứng, độ bám dính

❌ Sai Lầm 5: Không Kiểm Tra Chất Lượng Sơn Sau Thi Công

Vấn đề: Nhận sản phẩm mà không kiểm tra độ dày, độ bóng.

Hậu quả: Vấn đề phát hiện quá muộn, không thể khiếu nại.

Giải pháp:

• Sử dụng Elcometer để đo độ dày sơn (phải ≥ 80 µm)
• Kiểm tra độ bóng bằng Gloss Meter (phải ≥ 60–80 GU tùy yêu cầu)
• Kiểm tra độ bám dính bằng Cross-Hatch Test (phải ≥ 4 hoặc 5)

❌ Sai Lầm 6: Chọn Nhà Cung Cấp Không Có Kinh Nghiệm

Vấn đề: Dùng nhà sản xuất mới, chưa thi công sơn tĩnh điện bao giờ.

Hậu quả: Quy trình sơn không tiêu chuẩn, chất lượng bất ổn định.

Giải pháp:

• Chọn nhà cung cấp có 5+ năm kinh nghiệm
• Yêu cầu tham khảo các dự án tương tự
• Kiểm tra nhà xưởng, thiết bị sơn, lò nung

❌ Sai Lầm 7: Lưu Trữ & Vận Chuyển Không Tốt

Vấn đề: Máng cáp sơn tĩnh điện bị để ngoài trời không che, va đập trong quá trình vận chuyển.

Hậu quả: Lớp sơn bị trầy, bong tróc, gỉ.

Giải pháp:

• Che phủ kín bằng màn nhựa khi lưu trữ
• Sử dụng pallet gỗ khô, không để trực tiếp trên đất
• Sử dụng phương tiện vận chuyển có bảo vệ

Câu Hỏi Thường Gặp (FAQ)

1. Máng cáp sơn tĩnh điện có an toàn với điện không?

Có, an toàn tuyệt đối. Lớp sơn tĩnh điện là cộng tác viên tốt – cách điện, bảo vệ cáp khỏi xước, chống ăn mòn.

2. Sơn tĩnh điện có độc hại không?

Không. Sơn bột tĩnh điện không chứa VOC (volatile organic compounds), không độc hại cho con người hay môi trường.

3. Máng cáp sơn tĩnh điện có thể dùng ngoài trời không?

Có, dùng được rất tốt. Đặc biệt loại Polyester hoặc Hybrid có độ bền UV cao. Tuổi thọ 12–20 năm ngoài trời.

4. Độ dày sơn tĩnh điện bao nhiêu là vừa đủ?

Tối thiểu 80 µm cho môi trường C3, 120–150 µm cho C4–C5. Sử dụng máy đo Elcometer để kiểm tra.

5. Sơn tĩnh điện có thể sơn lại được không?

Có thể, nhưng phức tạp hơn. Cần phun cát lại bề mặt (grit size Sa 2.5), sau đó sơn tĩnh điện tiếp.

6. Giá máng cáp sơn tĩnh điện so với sơn dầu bao nhiêu?

Khoảng 1.5–2 lần đắt hơn sơn dầu. Nhưng xét về tuổi thọ (15–20 năm vs. 3–5 năm), chi phí trung bình hàng năm thấp hơn 50–70%.

7. Thời gian sơn tĩnh điện bao lâu?

Từ 1–2 tuần tùy khối lượng, quy trình (chuẩn bị bề mặt, nung chảy sơn, làm mát, kiểm tra).

8. Có thể tùy chọn màu sơn được không?

Có, gần như bất kỳ màu nào theo hệ thống RAL (RAL 1000–RAL 9999). Tuy nhiên, đơn hàng nhỏ có thể có phụ phí.

9. Máng cáp sơn tĩnh điện cần bảo dưỡng không?

Tối thiểu thôi – rửa sạch hàng năm bằng nước sạch, kiểm tra vết trầy xước và sơn lại nếu cần.

10. Bảo hành sơn tĩnh điện là bao lâu?

Thông thường 2–3 năm. Chứng chỉ bảo hành phải ghi rõ mức bảo vệ (C3, C4, C5), loại sơn, độ dày.

11. Sơn tĩnh điện có phải UV-resistant không?

Polyester có độ bền UV tốt (⭐⭐⭐⭐). Epoxy kém hơn (⭐⭐). Hybrid là sự cân bằng giữa hai loại.

12. Làm thế nào để phân biệt sơn tĩnh điện giả từ thật?

• Yêu cầu chứng chỉ ISO, COC từ nhà sản xuất sơn
• Kiểm tra độ dày (Elcometer) phải ≥ 80 µm
• Kiểm tra độ cứng bằng Pencil Hardness Test
• Kiểm tra độ bám dính bằng Cross-Hatch Test
• Hỏi về quy trình chuẩn bị bề mặt (phải là Sa 2.5)

13. Máng cáp sơn tĩnh điện có thể thay sơn được không?

Rất khó. Cần phun cát lại toàn bộ bề mặt, chuẩn bị lại, và sơn tĩnh điện. Chi phí gần bằng máng cáp mới.

14. Môi trường nào cần C5-M (mức bảo vệ cao nhất)?

Các khu vực gần biển, cảng vận chuyển, nhà máy dầu khí, nhà máy hóa chất mạnh.

15. Sơn tĩnh điện có thể áp dụng cho stainless steel không?

Không cần thiết. Thép không gỉ (SS304/316) đã chống ăn mòn tự nhiên. Sơn tĩnh điện trên SS chỉ để thẩm mỹ.

16. Chi phí kiểm tra chất lượng (QC) bao nhiêu?

Thông thường 1–2% giá trị sản phẩm. Bao gồm Elcometer, Gloss Meter, Cross-Hatch Test, Pencil Hardness.

Kết Luận

Những Điểm Chính Cần Nhớ

1. Sơn Tĩnh Điện Là Lựa Chọn Tốt Nhất Cho Máng Cáp Dài Hạn

Với tuổi thọ 15–25 năm, khả năng chống ăn mòn cao, và thẩm mỹ vượt trội, sơn tĩnh điện xứng đáng là lựa chọn hàng đầu cho các dự án công nghiệp, xây dựng, và hạ tầng.

2. Chất Lượng Phụ Thuộc Vào 50% Chuẩn Bị Bề Mặt

Không cần cừ về sơn nếu chuẩn bị bề mặt sai. Phun cát Sa 2.5, loại bỏ bụi, xử lý hóa chất chống gỉ – đây là nền tảng của một lớp sơn bền.

3. Lựa Chọn Loại Sơn Đúng Cho Môi Trường

• C3 (Ngoài trời): Polyester 100 µm
• C4–C5 (Hóa chất, biển): Epoxy 150 µm hoặc Hybrid
• Data Center, trong nhà: Polyester 80 µm

4. Đừng Quên Kiểm Tra Chất Lượng

Elcometer, Gloss Meter, Cross-Hatch Test không phải lùa – chúng là bảo vệ quyền lợi của bạn.

5. Chi Phí Long-term Thấp Hơn

Mặc dù chi phí ban đầu cao hơn 1.5–2 lần, nhưng khi chia cho tuổi thọ (15–20 năm), chi phí trung bình hàng năm rẻ hơn sơn dầu (3–5 năm) đến 50–70%.

Khuyến Nghị Của Chuyên Gia

✅ LÀM:

• Chọn nhà cung cấp có 5+ năm kinh nghiệm, chứng chỉ ISO
• Yêu cầu chuẩn bị bề mặt Sa 2.5, cơ sở khoa học
• Phun độ dày ≥ 80 µm, kiểm tra bằng Elcometer
• Kiểm tra độ bóng, độ cứng, độ bám dính trước khi thanh toán

❌ KHÔNG LÀM:

• Không chọn sơn từ nguồn gốc không rõ
• Không bỏ qua chuẩn bị bề mặt để tiết kiệm thời gian
• Không kiểm tra chất lượng sau thi công
• Không lưu trữ sản phẩm ngoài trời không che
