Hướng Dẫn Chuyên Sâu: Kinh Nghiệm Mua Thang Cáp Điện (Cable Ladder) Đúng Tiêu Chuẩn Kỹ Thuật

Khi mua thang cáp điện, nhiều người vội vàng chỉ chọn loại rẻ nhất mà không xem xét kỹ lưỡng. Kết quả là hệ thống điện sau vài năm bị xuống cấp, mất an toàn, hoặc phải sửa chữa tốn kém. Câu trả lời ngắn gọn: Có, bạn có thể chọn được thang cáp điện phù hợp—nhưng chỉ khi hiểu rõ yêu cầu công trình, tiêu chuẩn kỹ thuật, và đặc tính của từng loại vật liệu.

1. Thang cáp điện chịu tải trọng tốt không?

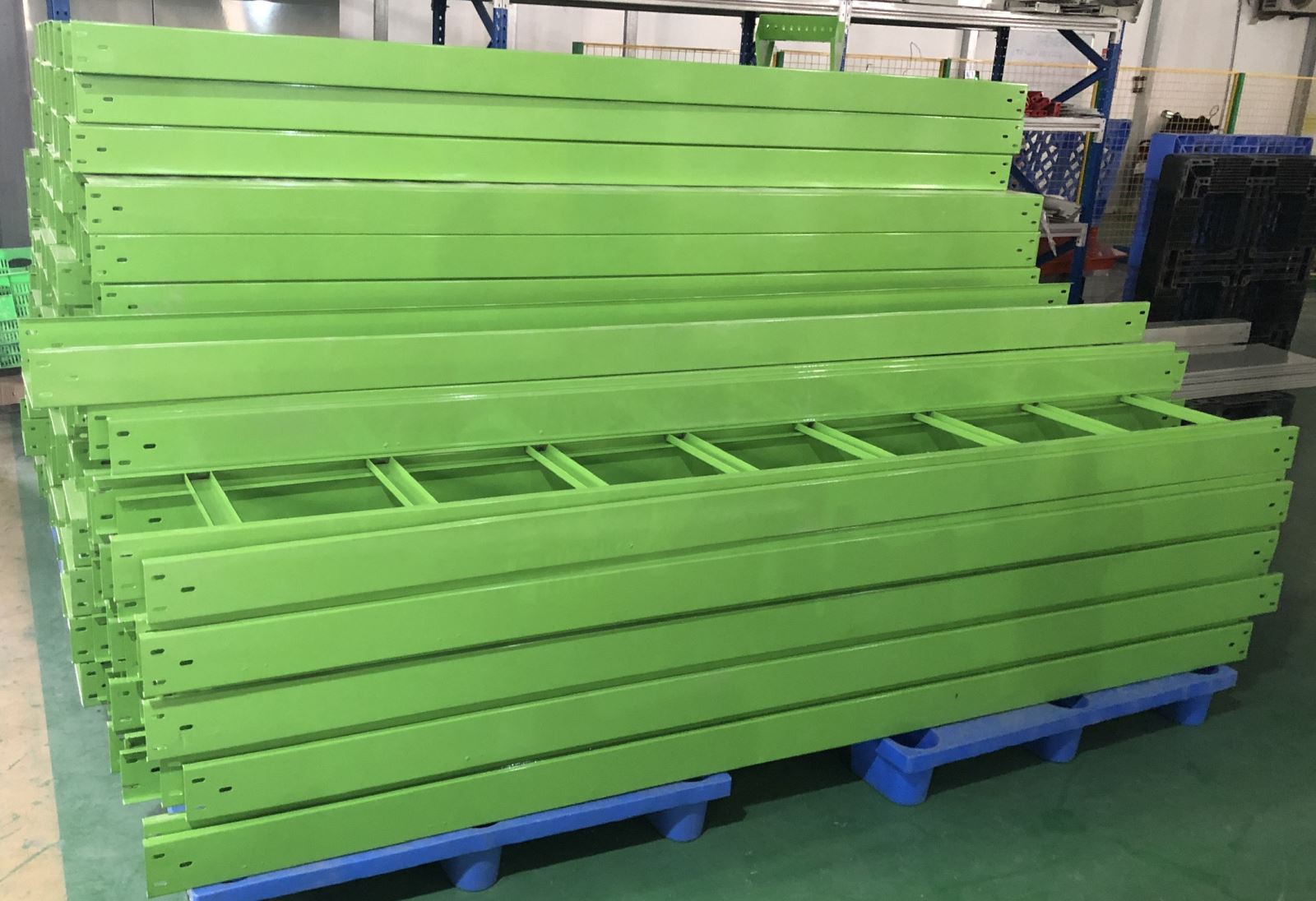

Giải thích nhanh: Thang cáp điện (Cable Ladder) sở hữu khả năng chịu tải vượt trội nhất trong tất cả các hệ thống đỡ cáp. Nhờ thiết kế dạng khung hở giống như một chiếc thang leo với 2 thanh ray dọc (Side rails) và các thanh ngang (Rungs), cấu trúc này triệt tiêu hoàn toàn khối lượng thừa của vật liệu bảo vệ mà vẫn duy trì mô-men kháng uốn cực cao.

Cơ sở khoa học: Theo nguyên lý cơ học kết cấu, 2 thanh ray dọc đóng vai trò như các dầm chịu uốn chính. Khi chịu lực thẳng đứng từ trọng lượng cáp (Gravity load), cấu trúc dầm hình chữ C hoặc Z của thanh ray giúp phân tán lực dọc theo chiều dài nhịp (span) truyền xuống hệ thống giá đỡ (Support bracket). Sự vắng mặt của đáy tôn kín giúp thang cáp nhẹ hơn, từ đó tăng tỷ lệ Tải trọng hữu ích / Trọng lượng bản thân (Payload-to-weight ratio).

Ứng dụng thực tế: Trong các nhà máy công nghiệp nặng, trạm biến áp, hoặc các dự án tòa nhà cao tầng, hệ thống cáp tổng (Feeder cables) có đường kính lớn và cực kỳ nặng. Việc mua thang cáp điện giúp kỹ sư dễ dàng buộc chặt cáp (Cable tying) vào các thanh rungs để cố định, đặc biệt là trong các trục đứng (Riser) chịu lực kéo thẳng đứng rất mạnh.

2. Áp lực và tải trọng tác động lên hệ thống thang cáp đến từ đâu?

Khi thiết kế hoặc chọn mua thang cáp điện, các kỹ sư phải tính đến 4 loại tải trọng (Load types) cơ bản sau:

Tải trọng tĩnh (Static Load)

Đây là nguồn áp lực chính, bao gồm trọng lượng bản thân của thang cáp (Dead load) và tổng trọng lượng của tất cả các sợi cáp điện được đặt lên thang (Cable load). Tải trọng này tác dụng liên tục và không đổi theo thời gian.

Tải trọng động (Dynamic Load / Lực cơ học)

Lực này phát sinh trong quá trình thi công. Đó là lực kéo cáp, lực tì đè khi công nhân thao tác rải cáp, trèo lên hoặc tựa vào hệ thống (thường được tính thêm 1 lực tập trung khoảng 90kg - 100kg tại phần giữa nhịp theo tiêu chuẩn NEMA VE 1).

Áp lực môi trường (Environmental Load)

Đối với thang cáp lắp đặt ngoài trời, áp lực từ sức gió (Wind load), trọng lượng của nước đọng, hoặc thậm chí là băng tuyết (ở các nước ôn đới) sẽ tạo ra các mô-men xoắn và lực xô ngang, đe dọa sự liên kết của các bu-lông, quang treo.

Áp lực nhiệt (Thermal Stress)

Vật liệu kim loại của thang cáp sẽ giãn nở khi nhiệt độ thay đổi. Sự chênh lệch nhiệt độ giữa ngày và đêm tại các khu công nghiệp, đặc biệt là môi trường ngoài trời, có thể làm thang cáp bị cong vênh nếu hệ thống nối thang (Splice plates) không có khe co giãn nhiệt (Expansion gaps).

3. Điều gì quyết định chất lượng và khả năng chịu tải khi mua thang cáp điện?

Khi tìm đơn vị để mua thang cáp điện, bạn không chỉ nhìn vào giá thành mà phải soi xét chi tiết các thông số gia công. Đây là phần quyết định tuổi thọ của cả hệ thống cơ điện.

3.1. Vật liệu chế tạo lõi

• Thép đen (Black Steel): Giá rẻ nhất, sử dụng nội bộ để sơn tĩnh điện.

• Thép mạ kẽm (Pre-galvanized Steel): Phù hợp môi trường khô ráo, trong nhà.

• Nhôm (Aluminum): Nhẹ, chống ăn mòn tốt, không từ tính, phù hợp cho cáp một pha để tránh dòng Foucault, được chuộng ở môi trường ven biển.

• Inox (Stainless Steel 304/316): Khả năng chống hóa chất ăn mòn cực tốt, dùng cho các ngành thực phẩm, y tế hoặc khu vực hóa chất đặc thù.

3.2. Lớp phủ bề mặt (Surface Finishing)

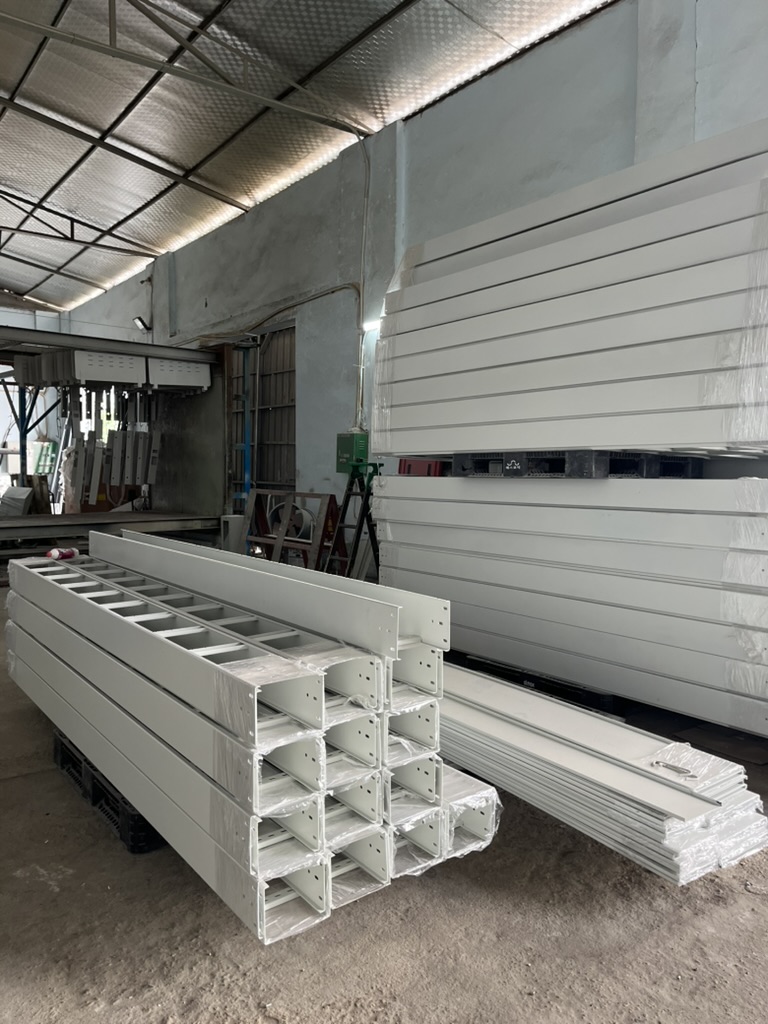

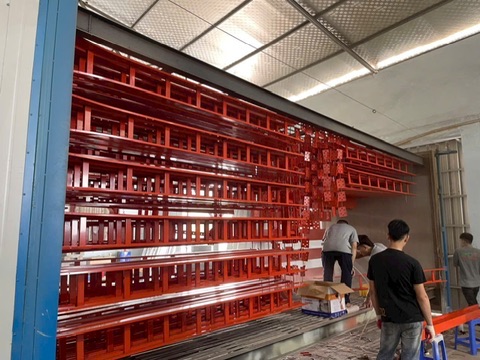

• Sơn tĩnh điện (Powder Coating): Đa dạng màu sắc để phân loại hệ thống cáp (điện nhẹ, điện động lực, PCCC), dùng trong nhà.

• Mạ kẽm nhúng nóng (Hot-dip Galvanized - HDG): Bắt buộc cho thang cáp ngoài trời hoặc xưởng sản xuất công nghiệp nặng. Lớp kẽm dày 50-80 micron bảo vệ lõi thép khỏi rỉ sét trong hàng chục năm.

3.3. Chiều dày vật liệu (Thickness)

Chiều dày trực tiếp quyết định khả năng chống võng (Deflection).

• Tải nhẹ: 1.0mm - 1.2mm (Cho kích thước nhỏ W100 - W200).

• Tải trung bình: 1.5mm (Cho kích thước W300 - W500).

• Tải nặng/Khẩu độ lớn: 2.0mm - 2.5mm (Dùng cho nhịp > 2m hoặc chiều rộng thang > 600mm).

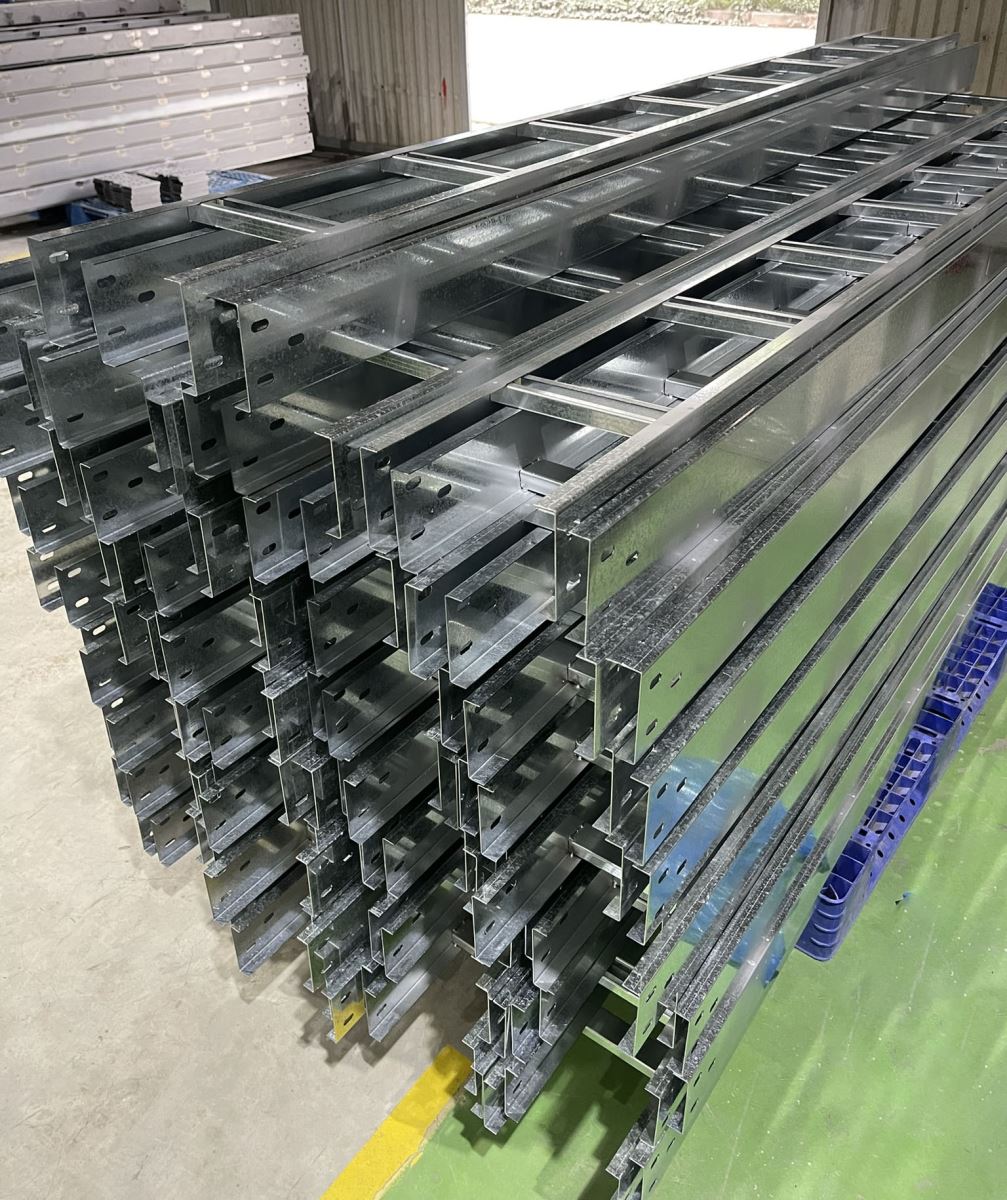

3.4. Biên dạng thanh ray (Side Rail Profile)

Thanh ray được chấn chữ C ngược hoặc dập gân tăng cứng (Stiffening ribs) ở mép biên sẽ tăng mô-men quán tính, giúp thang cáp cứng cáp hơn hẳn so với việc để mép phẳng.

3.5. Khoảng cách bước thang (Rung Spacing)

Bước thang (thanh ngang) là nơi trực tiếp đỡ cáp.

• Tiêu chuẩn thường thấy: 250mm, 300mm.

• Đối với cáp nhỏ mềm: Cần bước thang ngắn (150mm - 200mm) để cáp không bị thõng xuống ở giữa.

• Đối với cáp lớn, cứng: Có thể dùng bước thang 300mm để tối ưu chi phí vật tư.

3.6. Công nghệ hàn (Welding Technology)

Các thanh ngang phải được hàn chìm, hàn điểm tự động hoặc hàn TIG/MIG chắc chắn vào 2 thanh dọc. Mối hàn (Welding seams) không được có bọt khí, xỉ hàn hay vết nứt. Các đơn vị gia công thang cáp chuyên nghiệp sẽ xử lý nguội mài nhẵn mối hàn trước khi sơn hoặc mạ để tránh làm xước vỏ cáp.

3.7. Hệ thống phụ kiện (Accessories)

Khả năng chịu tải còn phụ thuộc vào bát nối (Splice plates), ty ren treo (Threaded rods), và quang treo (Trapeze hangers). Bu-lông con tán dùng nối thang phải là loại chống tự tháo và chịu cắt tốt.

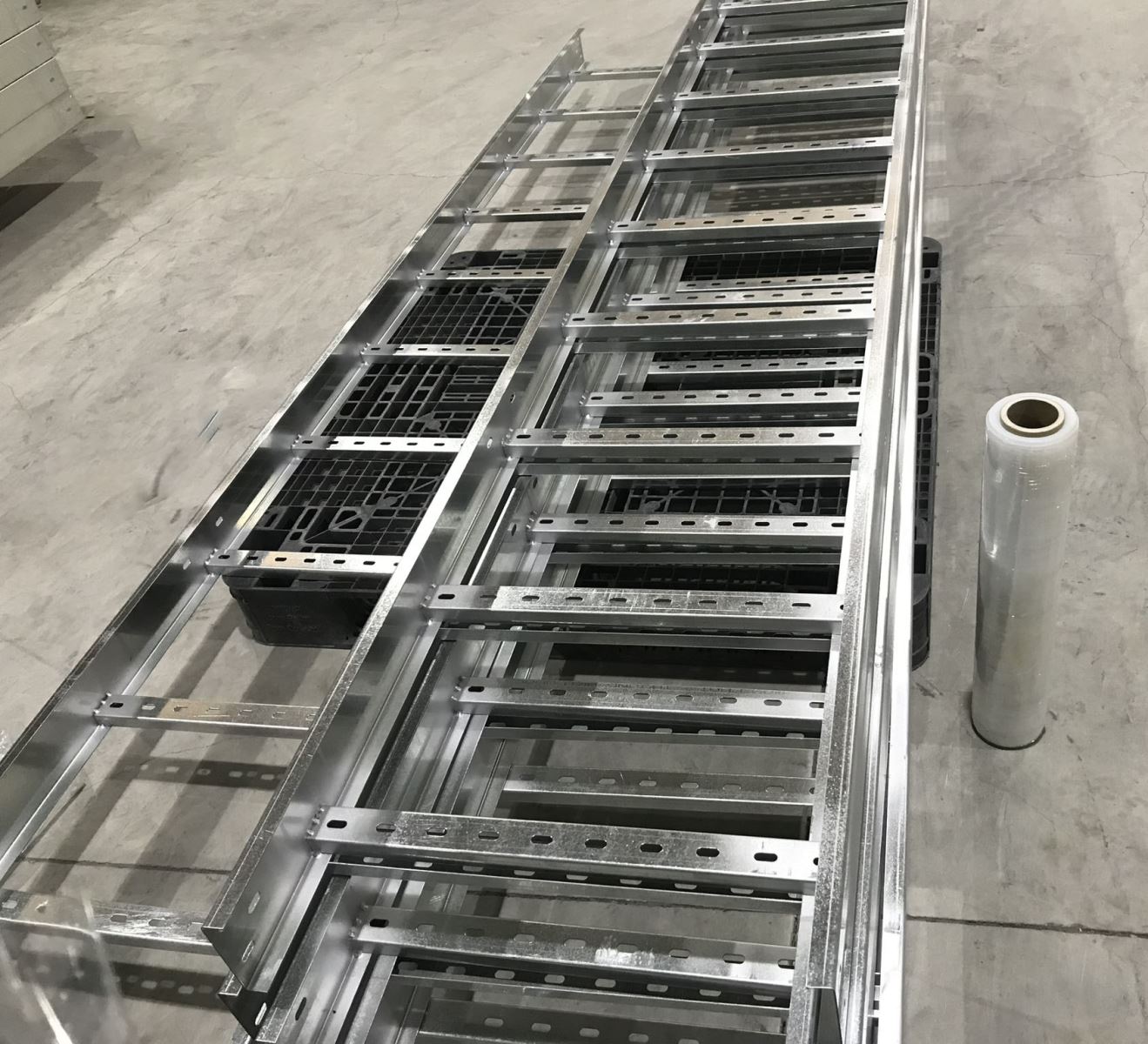

[Hình minh họa 2: Chi tiết cấu tạo bước thang, mép chữ C và mối hàn của thang cáp điện chuẩn công nghiệp]

4. Công thức tính toán tải trọng và kích thước thang cáp

Làm sao để biết cần mua thang cáp điện kích thước bao nhiêu? Kỹ sư cần tính toán tải trọng an toàn (Safe Working Load - SWL) và mức độ lấp đầy (Cable Fill).

Bước 1: Tính tổng đường kính và tiết diện cáp Đảm bảo diện tích mặt cắt ngang của tất cả các sợi cáp không vượt quá 40-50% diện tích lòng thang (để đảm bảo tản nhiệt). Chiều rộng thang (W) > Tổng đường kính các sợi cáp + Khoảng cách khe hở tản nhiệt.

Bước 2: Tính tải trọng tuyến tính (Linear Load) Trọng lượng cáp (kg/m) = Trọng lượng cáp 1 + Trọng lượng cáp 2 + ... + Trọng lượng cáp N.

Bước 3: Tra cứu hoặc tính Tải trọng an toàn (SWL) Áp dụng công thức tính dầm chịu tải phân bố đều trong cơ học: Mmax​=8q×L2​ (Trong đó: q là tải trọng cáp kg/m; L là khoảng cách nhịp - Span length; M là mô men uốn tối đa).

Từ đó, kết hợp với ứng suất cho phép của thép cường độ cao, ta tính ra độ võng (Deflection). Tiêu chuẩn IEC 61537 hoặc NEMA VE 1 quy định độ võng tối đa không được vượt quá 1/200 chiều dài nhịp, và thường giới hạn dưới 10mm-15mm.

Ví dụ thực tế: Bạn có 5 sợi cáp động lực CXV 3x150+1x70, mỗi sợi nặng khoảng 6kg/m. Tổng tải là 30kg/m. Với khoảng cách treo ty ren (Span) là 1.5m, bạn có thể mua thang cáp điện W400xH100, độ dày 1.5mm, đảm bảo dư tải trọng và độ võng < 5mm.

5. Thang cáp điện chịu được tải trọng tối đa bao nhiêu?

Khả năng chịu tải phụ thuộc vào độ dày thép và khoảng cách giá đỡ (Span). Dưới đây là bảng thông số tham khảo cho thang cáp vật liệu thép cán nguội tiêu chuẩn:

6. So sánh khả năng chịu tải và ứng dụng: Thang cáp, Máng cáp, Ống luồn

Nhiều người phân vân nên mua thang cáp điện hay máng cáp. Bảng dưới đây sẽ làm rõ:

7. Những sai lầm chết người khi mua và lắp đặt thang cáp điện

1. Mua thang cáp quá mỏng cho nhịp lớn: Dùng thép 1.0mm cho nhịp dài 2m và để cáp quá nặng khiến hệ thống võng gập (Buckling), đứt gãy gối đỡ.

2. Thiết kế thiếu phụ kiện chịu lực tại các khúc cua (Bends/Tees): Lực căng cáp tại các co ngang, co đứng là rất lớn. Không bố trí giá đỡ bổ sung ngay tại các điểm nối Cút L, Chữ T sẽ làm xé rách thang cáp.

3. Chọn sai lớp phủ bề mặt: Mua thang cáp sơn tĩnh điện để lắp đặt ngoài trời, chịu mưa nắng và tia UV sẽ khiến lớp sơn bong tróc, lõi thép rỉ sét sau 1 năm.

4. Bỏ qua hệ thống nối đất (Earthing/Grounding): Thang cáp hở, tiếp xúc kim loại nhiều. Nếu không nối dây tiếp địa bện (Copper braided strap) giữa các đốt thang, rò rỉ điện có thể gây giật chết người.

5. Rải cáp sai quy chuẩn (Overfilling): Xếp chồng chéo nhiều lớp cáp lên nhau trong lòng thang, làm giảm khả năng tản nhiệt, gây quá nhiệt và nguy cơ chập cháy hỏa hoạn.

6. Sử dụng bulong thường thay vì bulong đầu nấm (Mushroom head bolt): Lắp bulong lục giác quay đầu ren vào trong lòng thang sẽ cào rách vỏ cáp khi kéo dây.

8. Giải pháp giúp hệ thống thang cáp điện chịu áp lực tốt và bền bỉ hơn

Checklist tối ưu hóa hệ thống thang cáp:

• [✓] Thiết kế dư tải (Safety Factor): Luôn tính toán tải trọng dự phòng thêm 20-30% cho khả năng mở rộng hệ thống cáp trong tương lai.

• [✓] Chọn vật liệu đúng môi trường: Dùng Inox 304 hoặc Mạ kẽm nhúng nóng đối với môi trường nhà máy khắc nghiệt.

• [✓] Gia cố tại điểm chuyển hướng: Lắp thêm thanh U-support, V-support tại mọi điểm co lên/xuống/sang ngang.

• [✓] Tối ưu bước thang (Rung): Đặt gia công thanh Rung có định dạng chữ C với sống gân ở giữa để tăng cứng bề mặt đỡ cáp.

• [✓] Kẹp cáp định kỳ: Sử dụng Cable Cleat (kẹp cáp) đối với trục đứng (Riser) mỗi 1.5 mét để tránh dồn lực kéo (Tensile stress) xuống chân trục.

• [✓] Kiểm tra mối nối đồng điện: Đo điện trở tiếp xúc giữa các khay cáp trước khi đóng điện.

9. Ứng dụng thực tế

Khi nào bạn cần mua thang cáp điện thay vì các giải pháp khác?

• Nhà máy công nghiệp nặng & Trạm biến áp: Nơi hệ thống cáp điện 3 pha tiết diện cực lớn (từ 70mm2 đến 300mm2) cần được rải dọc theo hành lang kỹ thuật. Thang cáp giúp tản nhiệt tối đa, giảm tổn hao điện năng.

• Trục đứng kỹ thuật (Electrical Riser) tại tòa nhà cao tầng: Thang cáp cung cấp chỗ để buộc chặt (tie) hàng chục bó cáp phân phối lên các tầng, chống lại trọng lực.

• Trung tâm dữ liệu (Data Center) quy mô lớn: Các hệ thống cáp nguồn dưới sàn nâng (Raised floor) thường dùng thang cáp để không khí lạnh từ hệ thống HVAC dễ dàng lưu thông qua cấu trúc hở.

[Hình minh họa 3: Ứng dụng thang cáp điện tại trục đứng kỹ thuật tòa nhà và hành lang nhà máy sản xuất]

10. Khi nào KHÔNG nên dùng thang cáp điện? (Góc nhìn chuyên gia)

Dù chịu lực rất tốt, nhưng thang cáp không phải là "vạn năng". Dưới đây là các trường hợp chuyên gia khuyên không nên mua thang cáp điện:

• Không phù hợp để dẫn cáp tín hiệu, cáp quang nhỏ: Các sợi cáp mềm gọn như dây mạng LAN, cáp quang sẽ bị lọt xuống dưới khe hở của bước thang, dễ bị đứt hoặc chuột cắn. Nên dùng khay cáp lưới (Wire mesh tray) hoặc máng cáp (Trunking).

• Môi trường đòi hỏi chống EMI/RFI: Tại các phòng thí nghiệm, bệnh viện, khu vực nhiễu sóng điện từ cao, thang cáp hở không cung cấp khả năng chắn sóng từ (Shielding). Cần dùng ống luồn thép hoặc máng cáp kín.

• Khu vực phát sinh nhiều bụi mù, hóa chất bay hơi hoặc nguy cơ cháy nổ: Bụi kim loại hoặc hóa chất (đặc biệt là hơi axit) có thể bám trực tiếp lên vỏ cáp, gây lão hóa nhanh. Với các nhà máy xử lý hóa chất hoặc trạm xi mạ, cần thiết kế ống luồn kín hoặc đi cáp trong các rãnh bê tông có bảo vệ bằng vật liệu nhựa chống ăn mòn chuyên dụng như PP, FRP.

11. FAQ - Các câu hỏi thường gặp khi mua thang cáp điện

1. Mua thang cáp điện mạ kẽm nhúng nóng và mạ kẽm điện phân khác nhau thế nào? Mạ kẽm nhúng nóng (HDG) tạo lớp kẽm dày >50 micron, chống rỉ sét tuyệt vời ngoài trời. Mạ kẽm điện phân (Pre-galvanized) chỉ có lớp kẽm mỏng ~15 micron, chỉ dùng trong nhà, khu vực khô ráo.

2. Khoảng cách (nhịp) treo ty ren cho thang cáp bao nhiêu là chuẩn? Tiêu chuẩn thông thường là 1.5m đến 2.0m. Với thang tải nhẹ có thể treo ở nhịp 1.5m. Các loại thang Heavy Duty, thép dày 2.5mm có thể đạt nhịp 3.0m.

3. Thang cáp bị võng có nguy hiểm không? Có. Độ võng vượt quá tiêu chuẩn (>1/200 chiều dài nhịp) làm căng mối nối, làm rách vỏ cáp và có nguy cơ sập hệ thống.

4. Nên chọn độ dày thép bao nhiêu cho thang W300xH100? Kích thước W300 nên dùng thép có độ dày từ 1.5mm để đảm bảo độ cứng cáp và an toàn khi thi công kéo cáp.

5. Lắp thang cáp điện ngoài trời có cần mái che (Cover) không? Rất cần. Dù dùng mạ nhúng nóng, nhưng cáp điện nằm trên thang hở sẽ chịu ánh nắng trực tiếp (Tia UV), làm vỏ cáp lão hóa nhanh. Mái che giúp bảo vệ cả hệ thống.

6. Cáp trung thế có đi trên thang cáp được không? Hoàn toàn được và rất phổ biến. Tuy nhiên cần đảm bảo khoảng cách giãn cách giữa các cáp trung thế để tránh hiện tượng phóng điện corona hoặc sinh nhiệt.

7. Có cần mua phụ kiện nối đất khi dùng thang cáp sơn tĩnh điện? Bắt buộc. Sơn tĩnh điện cách điện, do đó tại các điểm nối thang phải cạo lớp sơn và bắt dây tiếp địa bện đồng để đảm bảo hệ thống đẳng thế.

8. Rungs (Bước thang) cách nhau bao nhiêu là tốt nhất? 300mm là khoảng cách phổ biến, tiết kiệm chi phí. Với cáp nhỏ hơn, nên dùng 250mm.

9. Bulong nối thang dùng loại nào? Nên dùng Bulong cổ vuông đầu nấm (Carriage Bolt) cỡ M8 x 15mm. Đầu nấm trơn láng nằm phía trong thang không gây rách cáp.

10. Có thể xếp chồng cáp thành nhiều lớp trên thang không? Không nên. Cáp động lực sinh nhiệt, nếu xếp chồng trên 2 lớp, cáp ở giữa sẽ không thoát nhiệt được, làm giảm hệ số dẫn điện (Derating factor).

11. Cắt thang cáp tại công trường xử lý chống rỉ thế nào? Khi cắt thang cáp bằng máy, bề mặt cắt bị lộ lõi thép. Phải dùng sơn kẽm lạnh (Cold galvanizing spray) xịt lên vết cắt ngay lập tức để chống rỉ sét.

12. Đặt gia công thang cáp điện mất bao lâu? Tùy xưởng và số lượng. Sơn tĩnh điện thường 3-5 ngày. Mạ kẽm nhúng nóng cần 7-10 ngày do phải qua quy trình xử lý nhúng bể kẽm.

12. Kết luận

Việc quyết định mua thang cáp điện không đơn thuần chỉ là đặt hàng một sản phẩm cơ khí kim loại, mà là việc thiết lập bộ khung xương an toàn cho toàn bộ hệ thống huyết mạch năng lượng của một công trình.

Tóm tắt các điều kiện quan trọng: Để thang cáp phát huy tối đa ưu điểm chịu tải trọng nặng và tản nhiệt tốt, hệ thống phải được tính toán chính xác biên độ tải trọng (SWL), quy định rõ chiều dày vật liệu thép (tối thiểu 1.5mm - 2.5mm đối với hệ cáp công nghiệp), và lớp phủ bề mặt phù hợp với vị trí lắp đặt thực tế (Mạ kẽm nhúng nóng cho ngoài trời, sơn tĩnh điện cho trong nhà).

Sai lầm cốt lõi cần tránh: Tuyệt đối không tiết kiệm chi phí bằng cách giảm độ dày vật liệu, tăng khoảng cách nhịp treo quá 2 mét (với thang tiêu chuẩn), hoặc bỏ qua hệ thống tiếp địa nối thang. Sự bất cẩn tại các điểm cua (chữ L, chữ T) nếu thiếu hệ giá đỡ phụ trợ có thể dẫn đến hệ quả đứt gãy sập dàn cáp cực kỳ nguy hiểm.

Khuyến nghị từ chuyên gia M&E: Trước khi tiến hành gia công hay chốt phương án mua thang cáp điện, các nhà thầu cần thực hiện bản vẽ Shop Drawing chi tiết, kết hợp tính toán bằng các phần mềm mô phỏng (như FEM) để kiểm tra mức độ biến dạng ở khu vực chịu lực kéo mạnh, đặc biệt là tại các trục đứng riser. Đối với các công trình công nghiệp tại những môi trường đặc thù, hãy yêu cầu đơn vị sản xuất sử dụng bulong đầu nấm chuyên dụng và cung cấp chứng chỉ xuất xưởng, chứng nhận thử tải chặt chẽ.
