Tiêu chí đánh giá nhà cung cấp thang cáp uy tín: Hướng dẫn từ chuyên gia

Câu trả lời ngắn gọn là: Đừng chỉ nhìn vào báo giá rẻ nhất. Một nhà cung cấp uy tín thực sự phải chứng minh được năng lực qua ba yếu tố cốt lõi: vật liệu đầu vào đạt chuẩn (thép tấm cán nguội, tôn ZAM, Inox), hệ thống máy móc gia công đột dập CNC chính xác, và khả năng tính toán Tải trọng làm việc an toàn (Safe Working Load - SWL) tuân thủ các tiêu chuẩn quốc tế như NEMA VE 1 hoặc IEC 61537. Thang cáp (Cable Ladder) là xương sống của toàn bộ hệ thống điện công nghiệp; sự cố võng nứt hoặc rỉ sét có thể dẫn đến chập cháy, đình trệ sản xuất và thiệt hại hàng tỷ đồng.

Bài viết chuyên sâu dưới đây sẽ phân tích chi tiết cách đánh giá năng lực của một nhà máy sản xuất, các tiêu chuẩn kỹ thuật bắt buộc phải có, và những sai lầm chí mạng cần tránh khi đặt hàng thang cáp cho dự án của bạn.

Thế nào là một nhà cung cấp thang cáp uy tín?

Một nhà cung cấp thang cáp uy tín là đơn vị không chỉ dừng lại ở việc "cắt và chấn thép". Họ là đối tác giải pháp kỹ thuật, cung cấp sản phẩm đáp ứng hoàn toàn các thử nghiệm cơ học khắt khe nhất. Cơ sở khoa học để đánh giá uy tín nằm ở khả năng kiểm soát độ võng (deflection) và ứng suất uốn của thang cáp khi mang tải trọng tối đa, đồng thời đảm bảo lớp phủ bề mặt chống lại môi trường ăn mòn. Thực tế tại các công trình trọng điểm, các nhà thầu cơ điện (M&E) luôn yêu cầu nhà cung cấp phải xuất trình đầy đủ Mill Test Report (chứng chỉ vật liệu) và Test Report (kết quả thử tải) trước khi cho phép vật tư đưa vào công trường.

Các lực tác động lên hệ thống thang cáp đến từ đâu?

Một nhà cung cấp am hiểu kỹ thuật sẽ tư vấn kích thước dựa trên việc tính toán các rủi ro và áp lực mà thang cáp phải chịu trong suốt vòng đời dự án.

Áp lực tải trọng cáp (Cable Load)

Đây là lực tĩnh lớn nhất tác động liên tục xuống đáy thang cáp. Tải trọng này phụ thuộc vào tiết diện, trọng lượng riêng của từng loại cáp (đồng hoặc nhôm) và số lượng lớp cáp xếp chồng lên nhau.

Áp lực cơ học và ngoại lực (Mechanical Load)

Bao gồm trọng lượng của kỹ thuật viên thao tác trong quá trình kéo cáp, lực gió (đối với hệ thống lắp đặt ngoài trời), và đặc biệt là lực điện từ sinh ra trong trường hợp ngắn mạch.

Áp lực nhiệt (Thermal Load)

Sự giãn nở của kim loại do chênh lệch nhiệt độ môi trường. Đặc biệt ở các vùng khí hậu khắc nghiệt, nếu nhà cung cấp gia công thang cáp với bước lỗ nối (splice plate) không có dung sai giãn nở nhiệt, hệ thống sẽ bị cong vênh hoặc xé toạc các bu lông liên kết.

Áp lực từ môi trường (Environmental Stress)

Quá trình oxy hóa, ăn mòn hóa học do hơi sương muối (tại các dự án ven biển) hoặc hơi axit (trong các nhà máy hóa chất, xi mạ). Điều này đòi hỏi nhà cung cấp phải có năng lực xử lý bề mặt xuất sắc.

Điều gì quyết định năng lực của nhà cung cấp thang cáp?

Đây là phần quan trọng nhất giúp bạn bóc tách năng lực thực sự của một xưởng gia công so với một nhà máy sản xuất chuyên nghiệp.

Chất lượng vật liệu đầu vào

Nhà cung cấp uy tín sử dụng thép tấm cán nguội (SS400, CT3) từ các thương hiệu lớn, có bề mặt láng mịn, độ carbon chuẩn. Đối với môi trường đặc thù, họ phải làm chủ được nguồn cung tôn ZAM (hợp kim kẽm - nhôm - magie) hoặc Inox 304/316. Phế phẩm hoặc thép loại 2 thường giòn và dễ gãy khi chấn.

Sự chính xác của độ dày vật liệu (Thickness)

Độ dày tôn quyết định trực tiếp khả năng chịu tải. Nhà cung cấp thiếu uy tín thường dùng tôn "thiếu" (dung sai âm lớn).

• Thang rộng < 300mm: Tối thiểu 1.2mm – 1.5mm.

• Thang rộng 300mm - 600mm: Tối thiểu 1.5mm – 2.0mm.

• Thang rộng > 600mm: Từ 2.0mm – 2.5mm trở lên.

Thiết kế hệ thống gân tăng cứng

Thành thang cáp (side rails) không đơn thuần là một mặt phẳng. Các nhà máy hiện đại chấn mép chữ C hoặc gân dọc thân để tăng mô men quán tính, giúp thang cáp cứng cáp hơn 30% so với loại chấn mép chữ L thông thường, mà không cần tăng độ dày thép.

Cấu tạo và liên kết thanh ngang (Rungs)

Thanh ngang là nơi đỡ trực tiếp sợi cáp. Một thang cáp tốt sẽ có thanh ngang được đột lỗ định hình (để thít dây cáp dễ dàng) và được liên kết với hai thành bên bằng phương pháp hàn chắc chắn hoặc đinh tán rút (đối với thang tôn ZAM để tránh phá vỡ lớp mạ).

Công nghệ hàn (Welding Technology)

Các xưởng nhỏ lẻ sử dụng hàn que thủ công, dễ để lại xỉ hàn và làm thủng vật liệu mỏng. Nhà cung cấp uy tín sử dụng hàn MIG/MAG bán tự động hoặc robot hàn, đảm bảo mối hàn ngấu, phẳng, và phải được mài nhẵn (Grinding) trước khi sơn tĩnh điện.

Xử lý bề mặt và quy trình sơn tĩnh điện

Trước khi sơn tĩnh điện (Powder Coating), thang cáp phải qua hệ thống 7 bể nhúng (tẩy dầu, tẩy rỉ, phốt phát hóa...). Nếu nhà cung cấp bỏ qua bước này, mảng sơn sẽ bong tróc chỉ sau vài tháng. Đối với mạ kẽm nhúng nóng (Hot Dip Galvanized - HDG), họ phải kiểm soát được nhiệt độ bể kẽm để thang cáp không bị cong vênh.

Độ chính xác của máy móc gia công

Đột dập bằng tay sẽ dẫn đến sai số bước lỗ, gây khó khăn cực lớn cho thợ lắp đặt. Nhà cung cấp uy tín đầu tư hệ thống máy đột dập CNC (Amada, Trumpf...) và máy chấn CNC để đảm bảo độ chính xác lên đến 0.1mm.

Tiêu chuẩn tính toán tải trọng thang cáp

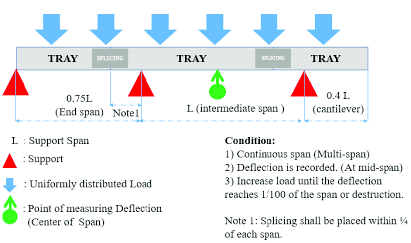

Phần lớn các nhà cung cấp uy tín sẽ áp dụng tiêu chuẩn NEMA VE 1 của Mỹ hoặc IEC 61537 của Châu Âu để tính toán khả năng chịu tải an toàn (SWL - Safe Working Load).

Tải trọng phân bố đều $q$ trên chiều dài nhịp $L$ sẽ tạo ra mô men uốn tối đa $M_{max}$. Công thức cơ bản tính mô men uốn giữa nhịp:

$$M_{max} = \frac{q \cdot L^2}{8}$$

Từ mô men uốn, độ võng (deflection) tại tâm nhịp được tính theo lý thuyết đàn hồi vật liệu:

$$f = \frac{5 \cdot q \cdot L^4}{384 \cdot E \cdot I}$$

Trong đó:

• $q$: Tải trọng phân bố (N/mm)

• $L$: Khoảng cách giữa hai điểm đỡ (mm)

• $E$: Mô đun đàn hồi của vật liệu (Thép $\approx 200,000$ MPa)

• $I$: Mô men quán tính của mặt cắt ngang thang cáp ($mm^4$)

Điều kiện chuẩn: Theo tiêu chuẩn, tải trọng an toàn được xác định khi độ võng ở giữa nhịp $f$ không vượt quá $1/100$ khoảng cách nhịp ($L/100$), hoặc không xảy ra phá hủy dẻo (hệ số an toàn = 1.5).

Bảng tra cứu thông số và tải trọng tiêu chuẩn

Một nhà cung cấp uy tín sẽ có bảng dữ liệu (Data Sheet) rõ ràng. Dưới đây là bảng thông số tiêu chuẩn áp dụng cho thang cáp chấn mép chữ C, khoảng cách giá đỡ (Support Span) là 2.0 mét.

So sánh các loại vật liệu thang cáp phổ biến

Nhà cung cấp uy tín sẽ tư vấn đúng vật liệu cho đúng môi trường, thay vì chỉ cố bán những gì họ có sẵn.

Những sai lầm chí mạng khi đặt hàng thang cáp

Đừng để những lỗi cơ bản biến dự án của bạn thành thảm họa. Hãy tránh xa các sai lầm sau:

• Chỉ quan tâm đến giá, bỏ qua dung sai vật liệu: Chấp nhận tôn "thiếu" (đặt 1.5mm nhưng giao 1.35mm).

• Không quan tâm đến bán kính cong (Radius) của phụ kiện: Chọn co T, co L có bán kính cong quá gắt (R = 100mm) cho dây cáp lớn, dẫn đến gãy gập lớp cách điện của cáp (Khuyến nghị R = 300mm đến 600mm).

• Bỏ qua hệ thống tiếp địa: Thang cáp sơn tĩnh điện có tính cách điện. Nếu nhà cung cấp không dập lỗ để đấu dây tiếp địa (Earth Bonding Jumper) giữa các thanh, hệ thống sẽ cực kỳ nguy hiểm khi rò điện.

• Dùng thang sơn tĩnh điện cho ngoài trời: Tia UV sẽ phá hủy lớp sơn Epoxy trong nhà rất nhanh. Cần dùng sơn tĩnh điện loại Outdoor (Polyester) hoặc Mạ kẽm nhúng nóng.

• Thiết kế sai nhịp giá đỡ: Khoảng cách tiêu chuẩn là 1.5m - 2.0m. Chạy nhịp 3.0m mà không thiết kế thang cáp cường lực (Heavy Duty) sẽ dẫn đến võng sập.

Checklist đánh giá nhà cung cấp thang cáp chuẩn

Hãy dùng checklist này khi đi audit (kiểm tra) nhà máy của đối tác:

• [ ] Có chứng nhận ISO 9001:2015 áp dụng cho dây chuyền sản xuất cơ khí.

• [ ] Sử dụng máy đột CNC (Turret Punch Press) và máy chấn CNC (Press Brake).

• [ ] Cung cấp được Mill Test (chứng nhận xuất xứ thép) lô hàng mới nhất.

• [ ] Hệ thống xử lý bề mặt trước khi sơn có đủ quy trình hóa chất làm sạch.

• [ ] Cam kết dung sai độ dày vật liệu bằng văn bản (dung sai tiêu chuẩn ± 5%).

• [ ] Có khả năng cung cấp bản vẽ Shop Drawing (AutoCAD/Revit) cho các phụ kiện phức tạp.

• [ ] Các mép cắt được bo tròn, loại bỏ hoàn toàn ba-via (burrs) để không cứa đứt cáp.

Ứng dụng thực tế của thang cáp chất lượng cao

Thang cáp có cấu trúc mở, thông thoáng khí tốt nhất trong các loại khay cáp, do đó chúng được ưu tiên cho các dòng cáp sinh nhiều nhiệt.

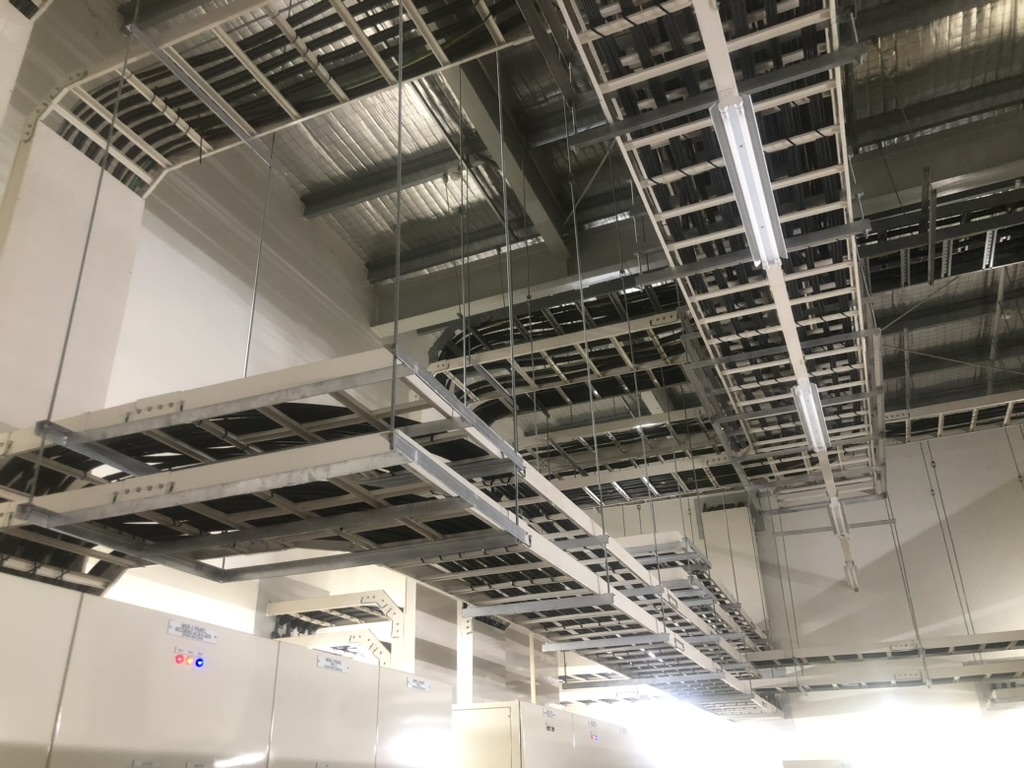

• Tòa nhà Data Center: Nơi số lượng cáp mạng và cáp nguồn khổng lồ yêu cầu phân lớp rõ ràng và tỏa nhiệt nhanh.

• Trạm biến áp (Substations): Chịu tải trọng các sợi cáp động lực cỡ lớn (Cáp XLPE).

• Nhà máy công nghiệp nặng: Xưởng luyện kim, sản xuất ô tô với cấu trúc kéo cáp trên cao vững chãi.

• Nhà máy xử lý hóa chất & môi trường: Sử dụng thang cáp chất liệu Inox hoặc FRP kết hợp cùng bồn nhựa PP, tháp xử lý khí thải để chống lại hơi acid ăn mòn.

Khi nào KHÔNG nên sử dụng thang cáp tiêu chuẩn (Sơn tĩnh điện / Thép mỏng)?

Bên cạnh việc cung cấp sản phẩm tốt, một nhà cung cấp có tâm và uy tín (EEAT) sẽ từ chối hoặc cảnh báo khách hàng khi họ chọn vật liệu không phù hợp:

1. Khu vực có khí thải ăn mòn cao: Trong các xưởng xi mạ, tháp xử lý khí thải nhựa PP, hơi axit bốc lên sẽ ăn mòn lớp sơn tĩnh điện và thép bên trong chỉ trong vài tháng. Bắt buộc phải dùng thang cáp Inox 316 hoặc thang cáp Composite (FRP).

2. Nhịp treo lớn hơn 3 mét (Long Span): Khi vướng cấu trúc dầm nhà xưởng bắt buộc phải treo nhịp xa (3m - 6m), thang cáp tiêu chuẩn chấn mép chữ C nhỏ sẽ võng gãy. Cần yêu cầu nhà cung cấp chế tạo thang cáp I-Beam (Thép hình) hoặc gia công biên dạng thành thang cáp dập nổi sâu đặc biệt.

3. Khu vực yêu cầu tính thẩm mỹ và cáp tín hiệu nhỏ: Thang cáp để lộ thiên cáp, không phù hợp cho văn phòng thương mại trần hở hoặc dùng cho bó cáp quang nhỏ lẻ (Nên đổi sang dùng máng cáp Trunking dạng kín hoặc khay cáp lưới Wire Mesh Tray).

FAQ - Câu hỏi thường gặp

1. Thang cáp và Máng cáp (Trunking) khác nhau thế nào? Thang cáp (Cable Ladder) cấu tạo hở, gồm hai thành bên và các thanh ngang giống chiếc thang, dùng cho cáp điện lớn, tản nhiệt tốt. Máng cáp là hộp tôn kín, dùng để giấu và bảo vệ cáp tín hiệu, cáp nhỏ.

2. Độ dày tiêu chuẩn cho thang cáp rộng 400mm là bao nhiêu? Nên dùng thép dày tối thiểu 1.5mm. Nếu tải trọng cáp lớn hoặc cần nhịp giá đỡ xa, hãy cân nhắc nâng lên 2.0mm.

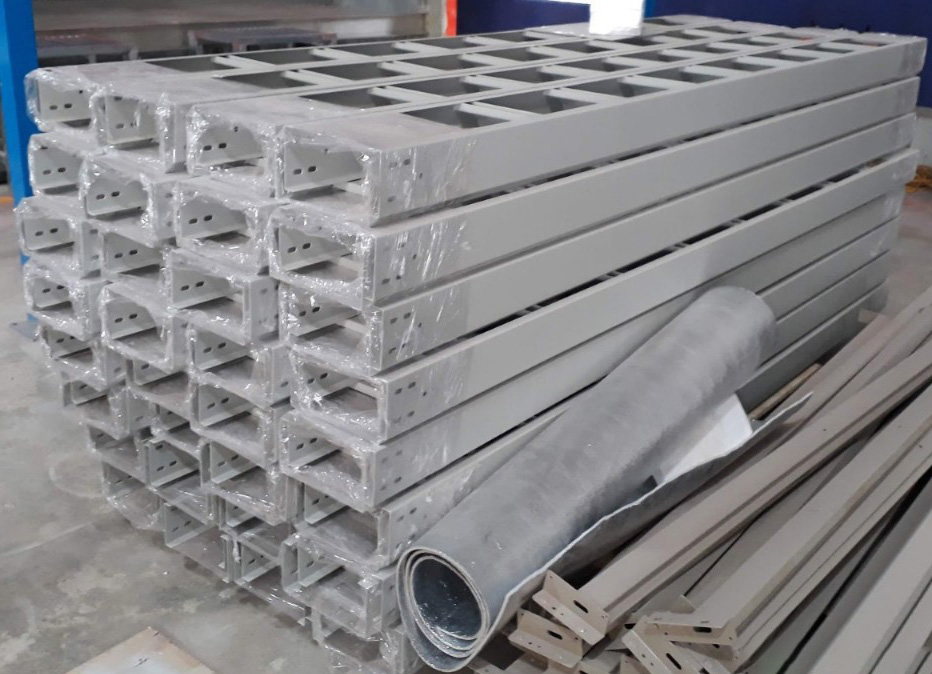

3. Mạ kẽm nhúng nóng bị sần sùi, có phải nhà cung cấp kém chất lượng? Một phần do công nghệ mạ. Lớp mạ kẽm nhúng nóng thường dày dặn và có bề mặt không láng mịn bằng sơn tĩnh điện. Tuy nhiên, nếu sần sùi tạo thành gai kẽm sắc nhọn có thể làm xước cáp, thì đó là lỗi kỹ thuật mài ba-via trước khi mạ của nhà cung cấp.

4. Nên chọn thang cáp nối bằng bulong hay hàn? Thân thang cáp từ nhà máy sẽ được hàn hoặc tán đinh định hình sẵn. Nhưng giữa các đoạn thang với nhau (dài 2.5m - 3.0m) luôn được nối bằng bát nối (Splice Plate) và bu lông M8/M10 để đảm bảo tháo lắp linh hoạt và chịu sự giãn nở nhiệt.

5. Tại sao báo giá giữa các nhà cung cấp lại chênh lệch đến 20%? Chênh lệch giá thường đến từ 3 yếu tố: Ăn bớt độ dày (dung sai âm lớn), dùng phế phẩm thép, và cắt bớt quy trình nhúng hóa chất xử lý bề mặt trước khi sơn. Giá rẻ ban đầu sẽ đổi lấy chi phí bảo trì khổng lồ sau này.

6. Cáp quang có dùng thang cáp được không? Không khuyến khích. Cáp quang nhỏ gọn, mỏng manh và sinh nhiệt thấp. Nên dùng Máng cáp kín (Trunking) để ngăn chặn động vật cắn phá và bảo vệ cơ học tốt hơn.

7. Nhà cung cấp uy tín có sản xuất được phụ kiện T, X, L theo thực tế công trình không? Chắc chắn có. Các nhà máy chuẩn sở hữu máy cắt Laser và máy CNC, có khả năng gia công mọi loại phụ kiện (Co vuông, Co lượn, T, ngã tư, giảm tâm...) theo kích thước Shop Drawing tùy chỉnh.

8. Tiêu chuẩn NEMA VE 1 là gì? Là tiêu chuẩn của Hiệp hội các nhà sản xuất điện quốc gia Hoa Kỳ (NEMA) quy định về kích thước, cấu tạo, và phương pháp thử nghiệm tải trọng cho hệ thống thang máng cáp kim loại.

9. Tôi có cần sơn thêm một lớp epoxy ngoài cùng cho thang cáp mạ kẽm nhúng nóng để chống rỉ tốt hơn không? Trừ phi môi trường cực kỳ khắc nghiệt (như ngoài khơi biển - Offshore). Thông thường lớp HDG dày >50 micromet đã đủ bảo vệ từ 15-30 năm ngoài trời. Sơn lên bề mặt HDG (hệ Duplex) đòi hỏi kỹ thuật tạo nhám đặc biệt, nếu làm sai sơn sẽ nhanh chóng tự bong ra.

10. Có cần dùng máy CNC để làm thang cáp không? Cực kỳ cần thiết. Máy CNC đảm bảo bước lỗ để bắt bát nối chuẩn xác đến từng mm. Thợ gia công đột dập bằng cữ tay khi mang ra công trường thường bị lệch lỗ nối, bắt buộc phải dùng khoan đục lại, vừa mất thời gian vừa làm hỏng lớp sơn bảo vệ.

Kết luận

Việc tìm kiếm một nhà cung cấp thang cáp uy tín không phải là trò chơi may rủi, mà là một quy trình đánh giá khắt khe dựa trên các thông số kỹ thuật rõ ràng. Khả năng chịu lực, độ bền vật liệu và sự an toàn của toàn bộ hệ thống điện trị giá hàng chục tỷ đồng phụ thuộc hoàn toàn vào những tấm thép dày 1.5mm - 2.0mm này.

Tóm tắt lại các điều kiện tiên quyết:

1. Vật liệu đúng chuẩn (không dung sai âm quá mức).

2. Gia công bằng hệ thống đột dập, chấn CNC.

3. Phương pháp xử lý bề mặt nghiêm ngặt (7 bước hóa chất trước khi sơn, mạ).

4. Có năng lực tính toán và chứng minh được Tải trọng làm việc an toàn (SWL).

Sai lầm lớn nhất cần tránh: Nhìn vào giá rẻ và bỏ qua các rủi ro về độ võng cơ học cũng như nguy cơ cháy chập do cạnh sắc (ba-via) cứa xước vỏ cáp. Trong môi trường công nghiệp, đặc biệt là các dự án kết hợp với tháp xử lý khí thải hay bồn bể hóa chất, việc chọn sai vật liệu có thể phá hủy hệ thống chỉ trong vài tháng ngắn ngủi.

Khuyến nghị của chuyên gia: Trước khi ký hợp đồng, hãy yêu cầu nhà cung cấp trình mẫu vật liệu (Mock-up), kiểm tra độ dày thực tế bằng thước kẹp điện tử, và yêu cầu chứng chỉ CO, CQ của cuộn thép đầu vào. Một nhà cung cấp có đủ năng lực sẽ không bao giờ ngần ngại công khai bản vẽ kỹ thuật chi tiết và cho phép đối tác tham quan trực tiếp dây chuyền sản xuất của họ.

Nếu bạn đang tìm kiếm giải pháp thang máng cáp chất lượng cao và an toàn cho công trình, Công ty Cổ phần 2DE Việt Nam chính là thương hiệu hàng đầu. Nhờ sở hữu hệ thống máy móc sản xuất hiện đại cùng nguồn nguyên liệu tuyển chọn, 2DE cam kết cung cấp các hệ thống thang máng cáp đạt chuẩn kỹ thuật, chịu lực tốt và chống ăn mòn hiệu quả. Bên cạnh đó, đội ngũ chuyên gia của 2DE luôn sẵn sàng tư vấn các phương án thiết kế tối ưu, đi kèm dịch vụ thi công chuẩn xác, giúp chủ đầu tư tiết kiệm đáng kể ngân sách mà vẫn nâng cao hiệu quả vận hành dự án.
