Phân Biệt Thang Cáp Và Máng Cáp: Cẩm Nang Lựa Chọn Chuẩn Kỹ Thuật

Thang cáp (Cable Ladder) chuyên dùng để đỡ các loại cáp điện lực lớn, yêu cầu tản nhiệt cao và chịu tải trọng nặng. Ngược lại, máng cáp (Cable Tray) phù hợp cho số lượng lớn cáp nhỏ (cáp tín hiệu, cáp điều khiển, cáp mạng) cần sự bảo vệ toàn diện khỏi tác động vật lý, bụi bẩn và côn trùng. Sự lựa chọn phụ thuộc hoàn toàn vào tiết diện cáp, môi trường lắp đặt và yêu cầu tản nhiệt của hệ thống.

Bài viết này sẽ phân tích chuyên sâu sự khác biệt giữa hai hệ thống này, các công thức tính toán sức chứa, và hướng dẫn lựa chọn thiết bị tối ưu cho công trình của bạn.

1. Phân biệt thang cáp và máng cáp: Khác biệt cốt lõi

Về cơ bản, cả thang cáp và máng cáp đều làm nhiệm vụ nâng đỡ, bảo vệ và định tuyến dây dẫn điện. Tuy nhiên, kết cấu cơ khí của chúng tạo ra sự khác biệt lớn về công năng.

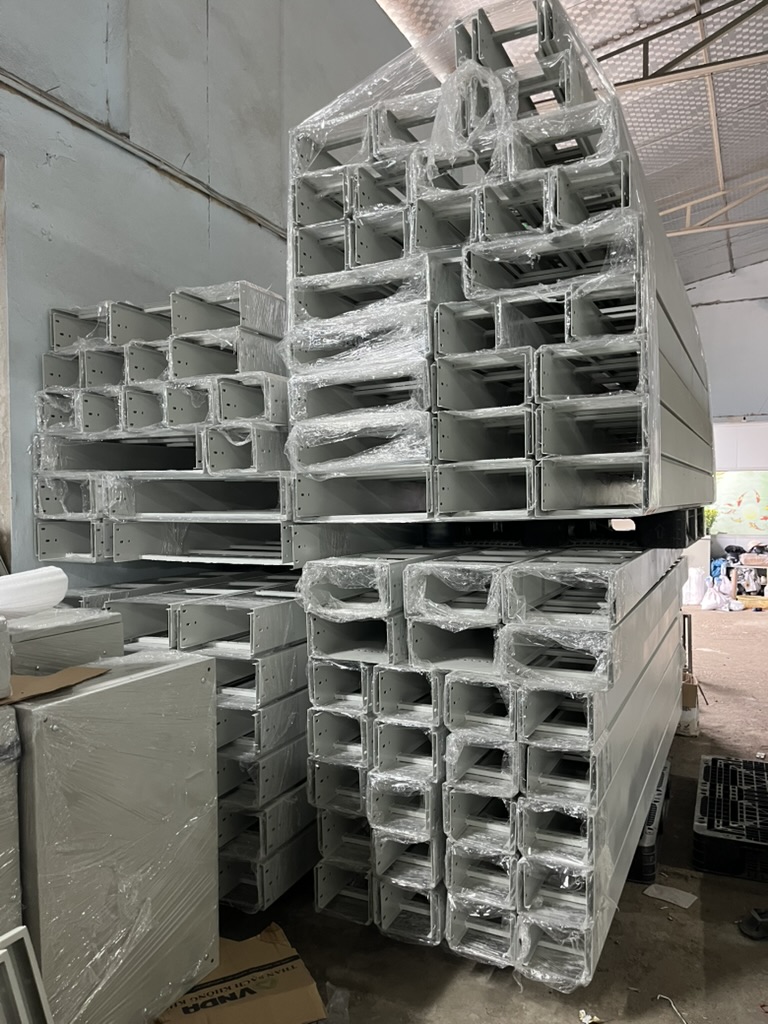

• Thang cáp (Cable Ladder): Có thiết kế giống như một chiếc thang với hai thanh ray dọc (side rails) được nối với nhau bằng các thanh ngang (rungs). Thiết kế này tạo ra không gian mở tối đa, cho phép không khí lưu thông tuyệt đối, rất lý tưởng cho các sợi cáp điện động lực có dòng điện cao sinh nhiều nhiệt.

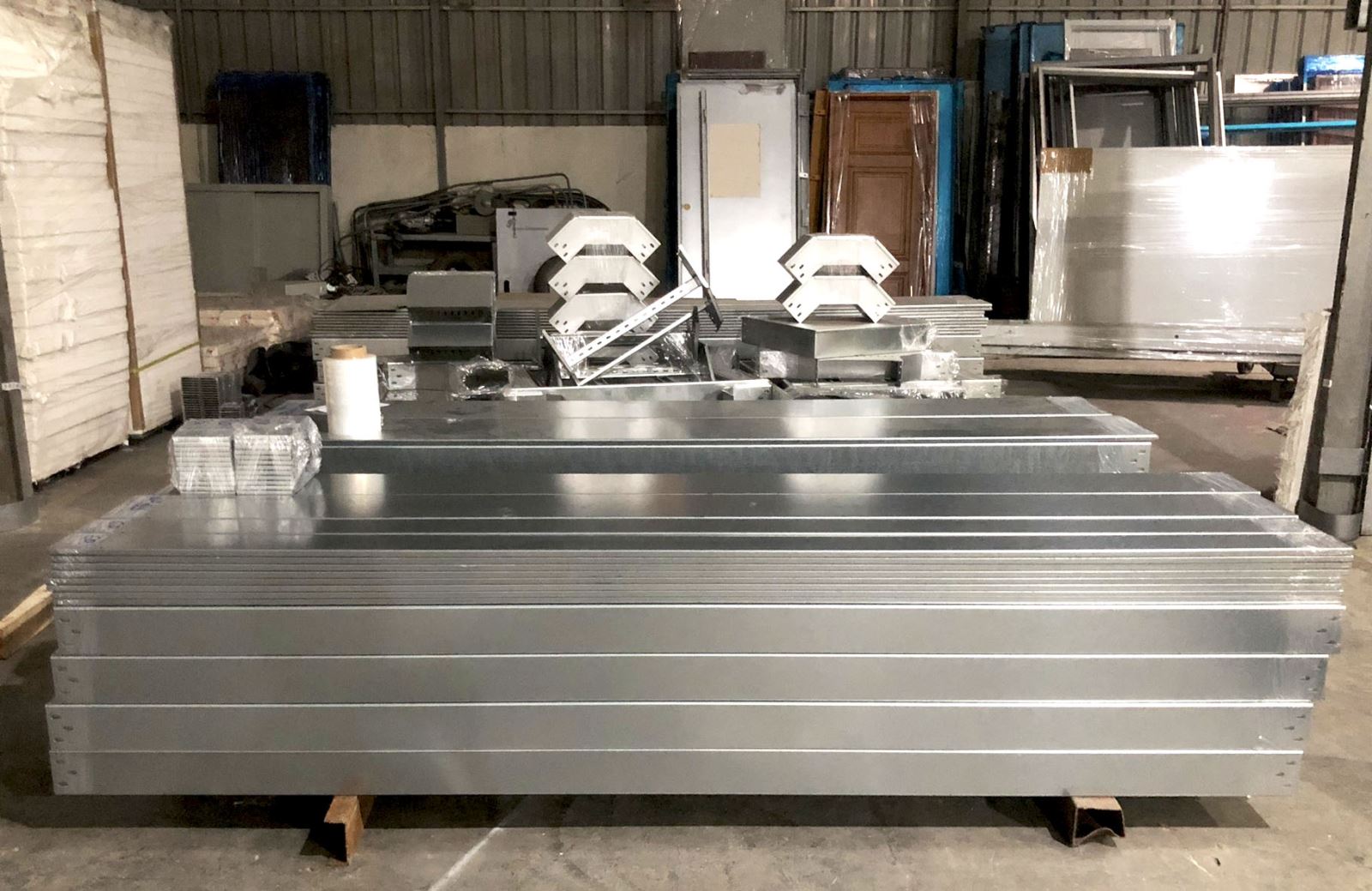

• Máng cáp (Cable Tray): Thường là một máng dẫn có đáy liền (Solid Bottom) hoặc đáy đột lỗ (Perforated). Thiết kế khép kín hoặc bán khép kín này giúp bảo vệ dây cáp khỏi bụi bẩn, nước nhỏ giọt và các mảnh vỡ từ môi trường xung quanh, đặc biệt phù hợp cho các bó cáp dữ liệu hoặc cáp viễn thông mỏng manh.

2. Áp lực và yêu cầu tác động lên hệ thống đỡ cáp đến từ đâu?

Hệ thống cơ điện phải chịu nhiều tác động trong suốt vòng đời dự án. Việc chọn sai thiết bị sẽ dẫn đến biến dạng cơ học hoặc nguy cơ hỏa hoạn.

Tải trọng cơ học (Mechanical Load)

Bao gồm trọng lượng bản thân của toàn bộ dây cáp đè lên hệ thống, cộng thêm trọng lượng của các phụ kiện, nắp đậy, và đôi khi là tải trọng môi trường (như tuyết, gió nếu lắp đặt ngoài trời).

Áp lực nhiệt (Thermal Impact)

Cáp điện lực khi mang tải lớn sẽ sinh ra nhiệt lượng (hiệu ứng Joule). Nếu không gian không đủ thoáng, nhiệt độ tăng cao sẽ làm giảm khả năng dẫn điện của cáp, làm chảy lớp cách điện và gây chập cháy.

Môi trường ăn mòn

Khí thải công nghiệp, hơi hóa chất, độ ẩm cao hoặc môi trường ven biển (hơi muối) sẽ trực tiếp ăn mòn vật liệu làm thang/máng cáp nếu không được xử lý bề mặt đúng tiêu chuẩn (như mạ kẽm nhúng nóng, sơn tĩnh điện, hoặc dùng Inox).

Yêu cầu bảo vệ EMI (Nhiễu điện từ)

Các cáp tín hiệu, cáp mạng rất nhạy cảm với nhiễu điện từ phát ra từ cáp động lực hoặc máy móc xung quanh.

3. Điều gì quyết định khả năng ứng dụng của từng loại?

Để đưa ra quyết định chính xác, kỹ sư cần phân tích các đặc tính kỹ thuật sau đây:

Thiết kế cấu trúc (Rungs vs. Solid/Perforated Bottom)

• Thang cáp: Thanh ngang (rungs) thường được bố trí cách nhau từ 150mm đến 300mm. Cấu trúc này cho phép kỹ sư dễ dàng buộc dây cáp (cable tie) trực tiếp vào rungs, cố định chắc chắn cáp có tiết diện lớn, đặc biệt tại các trục đứng (riser).

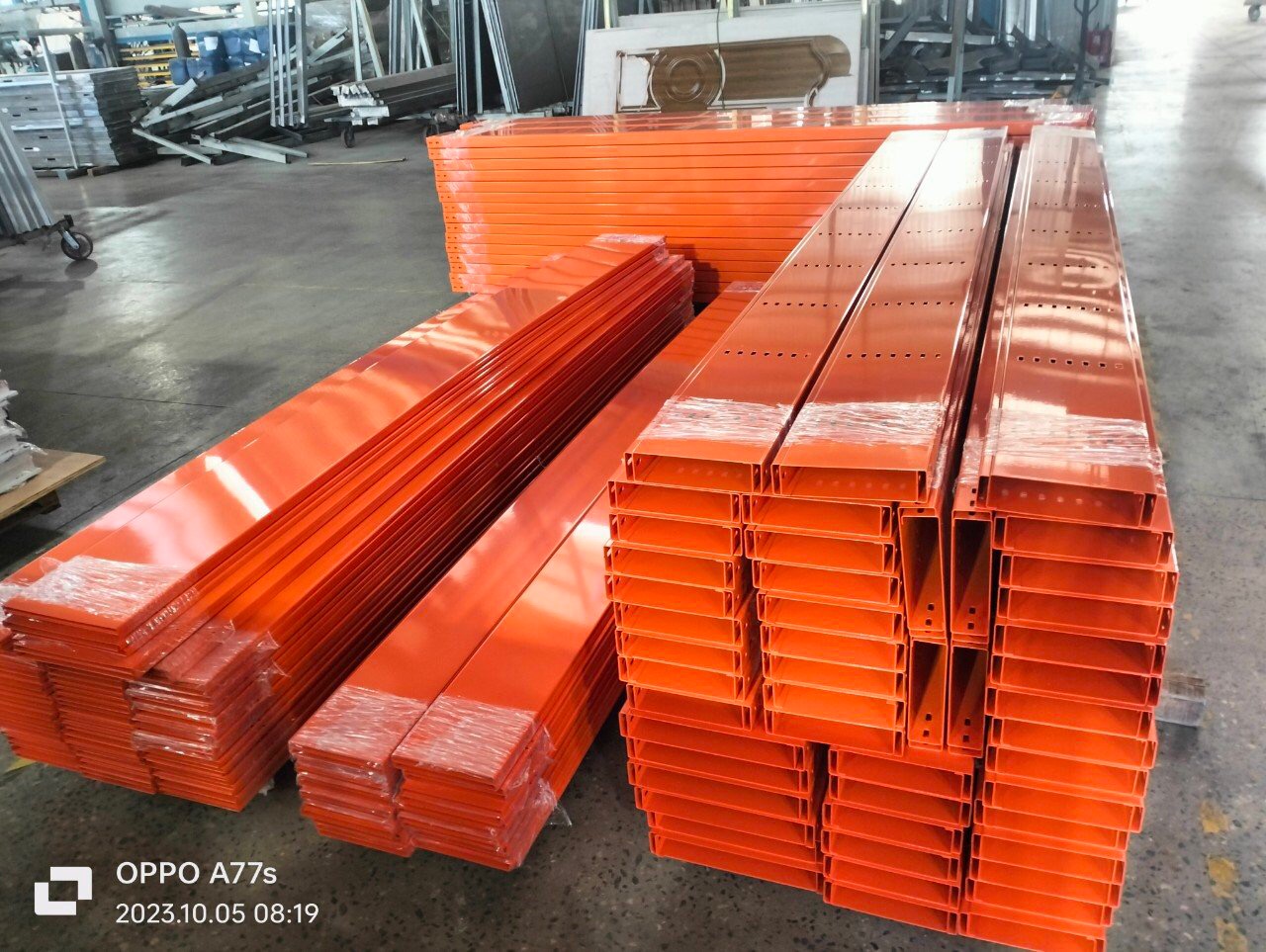

• Máng cáp đột lỗ: Đáy có các lỗ dập sẵn giúp tản nhiệt một phần, đồng thời cho phép thoát nước nếu có sự cố ngập cục bộ.

Khả năng tản nhiệt (Ventilation)

• Thang cáp có độ thông thoáng khí (Free Air Rating) gần như 100%, không bị giới hạn về không gian tản nhiệt.

• Máng cáp kín hoàn toàn giữ nhiệt, do đó cần phải áp dụng hệ số giảm dòng (Derating Factor) khi tính toán tiết diện dây dẫn.

Quá trình thi công cáp rẽ nhánh (Drop-out)

• Với thang cáp, dây cáp có thể dễ dàng đi vào hoặc thoát ra khỏi hệ thống từ phía trên, phía dưới hoặc hai bên ở bất kỳ vị trí nào giữa các thanh rungs.

• Với máng cáp kín, cáp chỉ có thể rẽ nhánh tại các điểm mở hoặc phải sử dụng phụ kiện cút chữ T, chữ X phức tạp.

Trọng lượng bản thân (Dead Weight)

Thang cáp tiết kiệm vật liệu hơn ở phần đáy nên trọng lượng bản thân nhẹ hơn máng cáp có cùng kích thước. Điều này giúp giảm tải cho kết cấu trần bê tông hoặc dầm thép chịu lực của tòa nhà.

Mức độ bảo vệ vật lý

Máng cáp liền đáy kết hợp với nắp đậy (cover) tạo ra một lồng Faraday thu nhỏ, bảo vệ hoàn hảo cáp tín hiệu khỏi nhiễu EMI, chống chuột cắn phá và ngăn chặn bụi bẩn tích tụ.

Vật liệu và xử lý bề mặt

Cả hai đều có thể được chế tạo từ:

• Thép sơn tĩnh điện (trong nhà)

• Thép mạ kẽm nhúng nóng (Hot-dip Galvanized - ngoài trời, môi trường khắc nghiệt)

• Inox 304/316 (nhà máy thực phẩm, y tế, hóa chất)

• Nhôm hoặc Composite/FRP (chống ăn mòn hóa học chuyên dụng).

4. Công thức tính toán hệ số lấp đầy (Fill Ratio)

Trong thiết kế M&E, không được phép xếp đầy cáp vào máng. Theo tiêu chuẩn NEC (National Electrical Code), phải tuân thủ khoảng trống tản nhiệt.

Áp dụng công thức tính hệ số lấp đầy cho máng cáp điện:

$$\text{Hệ số lấp đầy (\%)} = \frac{\sum (A_{c1} + A_{c2} + \dots + A_{cn})}{W \times D} \times 100\%$$

Trong đó:

• $A_c$: Tiết diện mặt cắt ngang tổng thể của từng sợi cáp (bao gồm cả vỏ cách điện) ($mm^2$).

• $W$: Chiều rộng bên trong của máng/thang cáp ($mm$).

• $D$: Chiều sâu (chiều cao) khả dụng của máng/thang cáp ($mm$).

Quy chuẩn (Rule of Thumb):

• Đối với cáp tín hiệu, cáp mạng: Hệ số lấp đầy tối đa nên duy trì ở mức 40% - 50%.

• Đối với cáp điện lực động lực: Cáp chỉ nên xếp thành 1 lớp duy nhất (Single layer) có khoảng cách, hệ số lấp đầy thường ở mức 30% - 40%.

5. Bảng thông số kích thước và tải trọng đề xuất

Dưới đây là kích thước tham khảo cho các loại thang/máng cáp tiêu chuẩn bằng thép (áp dụng cho nhịp hỗ trợ - Support Span khoảng 1.5m - 2m):

6. So sánh toàn diện hệ thống đỡ cáp

7. Những sai lầm phổ biến khiến hệ thống mất an toàn

Trong quá trình thi công cơ điện, các nhà thầu dễ mắc phải các lỗi chí mạng sau:

• Xếp chồng cáp điện lực (Power Cable Overcrowding): Nhồi nhét cáp tải dòng cao thành 2-3 lớp trong máng kín khiến nhiệt lượng không thể thoát ra, làm hỏng vỏ cáp và gây chập cháy.

• Không tuân thủ Bán kính uốn cong (Bending Radius): Sử dụng các cút cua (phụ kiện góc) quá hẹp đối với cáp có đường kính lớn, làm gãy lõi đồng bên trong cáp.

• Bố trí giá đỡ (Support Spacing) quá thưa: Nhịp đỡ cách nhau quá 2.5 mét đối với cáp nặng làm võng máng cáp, lâu dài gây nứt gãy mối hàn.

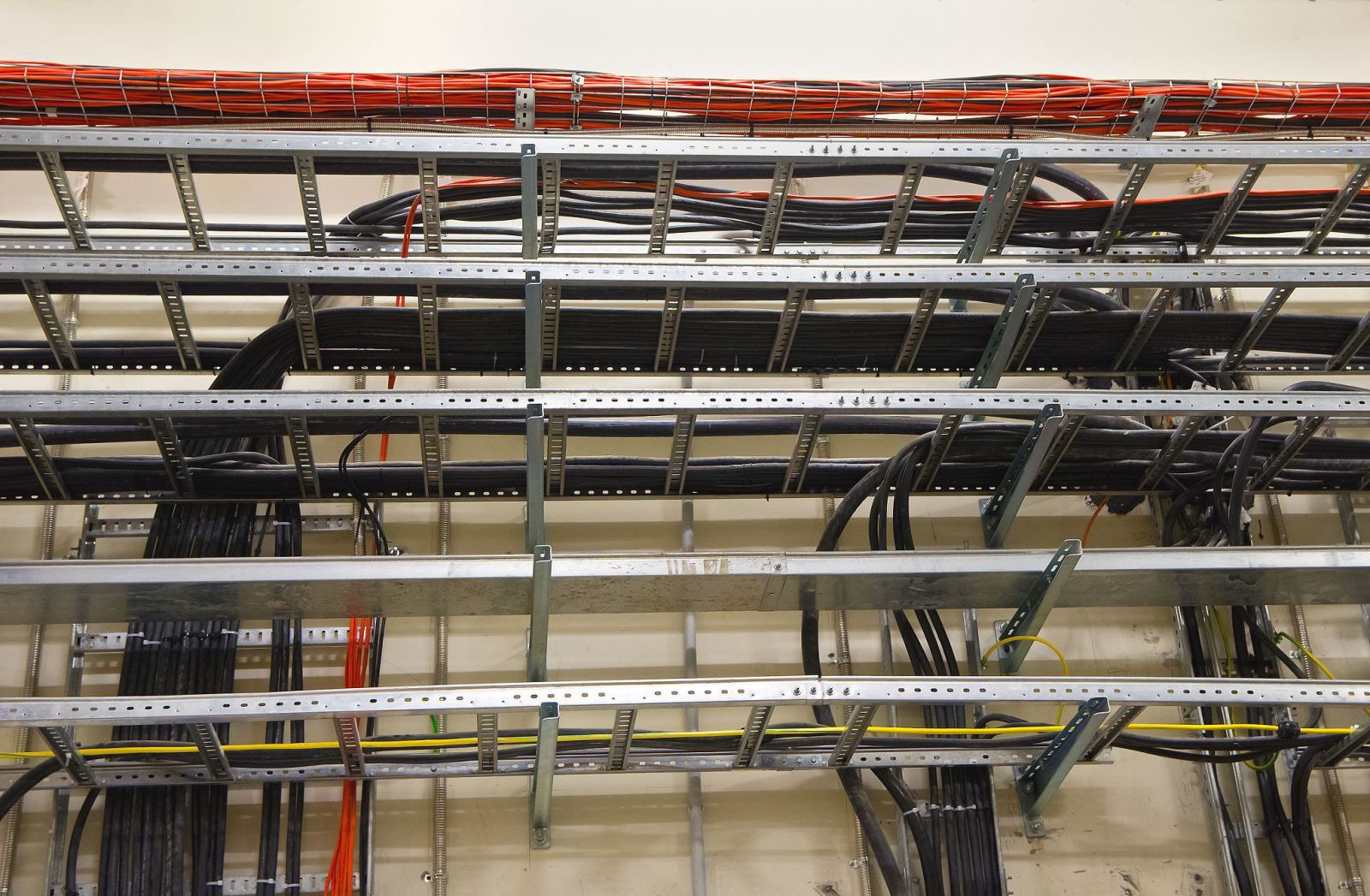

• Đi chung cáp động lực và tín hiệu: Đặt cáp mạng sát cáp động lực 3 pha mà không có vách ngăn (Divider) dẫn đến nhiễu từ trường nghiêm trọng.

• Quên nối đất (Earthing/Grounding): Không kết nối dây tiếp địa dọc theo chiều dài thang/máng, gây nguy hiểm giật điện nếu rò rỉ.

8. Giải pháp giúp hệ thống thang máng cáp an toàn và tối ưu

Để hệ thống hoạt động bền bỉ trong hàng chục năm, hãy thực hiện theo Checklist sau:

• ✓ Phân loại dây cáp: Sử dụng thang cáp cho cáp XLPE/PVC trục chính. Sử dụng máng cáp đột lỗ có nắp cho dây tín hiệu, điều khiển.

• ✓ Sử dụng vách ngăn (Separator): Nếu bắt buộc đi chung trên một máng, phải lắp vách ngăn kim loại liên tục giữa cáp nguồn và cáp dữ liệu.

• ✓ Tính toán hệ số Derating: Khi dùng máng cáp kín, phải tính toán lại khả năng chịu tải dòng điện của cáp do môi trường nóng hơn.

• ✓ Lựa chọn độ dày vật liệu chuẩn: Cáp có đường kính > 50mm nên dùng vật liệu dày từ 2.0mm trở lên.

• ✓ Kiểm tra chuẩn NEMA/IEC: Đảm bảo sản phẩm tuân thủ các chuẩn NEMA VE 1 hoặc IEC 61537 về thử nghiệm tải trọng.

9. Ứng dụng thực tế

• Nhà máy công nghiệp nặng: Thang cáp được dùng tại các trạm biến áp, phòng máy phát điện, trục đứng của nhà máy thép, xi măng.

• Data Center (Trung tâm dữ liệu): Máng lưới (Wire Mesh) hoặc máng cáp đột lỗ treo trần, kết hợp với máng cáp nhựa (Fiber Runner) chuyên dụng cho dây quang.

• Tòa nhà thương mại (Cao ốc văn phòng): Trục kỹ thuật đứng (Shaft) dùng thang cáp. Hành lang các tầng dùng máng cáp kín chia nhánh vào các phòng.

10. Khi nào KHÔNG nên dùng thang cáp hoặc máng cáp?

(Góc nhìn chuyên gia EEAT)

Mặc dù rất linh hoạt, hệ thống thang máng cáp không phải là giải pháp vạn năng. Tuyệt đối không nên sử dụng trong các trường hợp sau:

• Không gian có nguy cơ cháy nổ cao (Hazardous Areas - ATEX Zone 0/1): Nên ưu tiên luồn cáp trong ống thép tráng kẽm ren (Rigid Metal Conduit - RMC) với các hộp nối chống nổ thay vì để cáp lộ thiên trên thang/máng.

• Khu vực đòi hỏi tính thẩm mỹ kiến trúc tuyệt đối: Ở sảnh khách sạn 5 sao hay phòng khánh tiết, hệ thống dây dẫn nên đi ngầm trong tường, sàn hoặc âm trần kín, không dùng máng cáp nổi.

• Môi trường có tia lửa điện hoặc mạt kim loại nóng (Xưởng hàn cắt): Mạt sắt nóng rơi vào thang cáp/máng đột lỗ có thể làm chảy vỏ cáp nhựa. Yêu cầu dùng máng kín có nắp đậy siêu khít hoặc ống luồn cáp.

11. FAQ - Câu hỏi thường gặp

1. Thang cáp và máng cáp cái nào đắt hơn?

Thang cáp thường đắt hơn một chút so với máng cáp liền đáy cùng kích thước do tốn công hàn các thanh rungs và cấu trúc cơ khí yêu cầu thép định hình dày hơn để chịu tải.

2. Có thể sử dụng thang cáp ngoài trời không?

Có, rất phổ biến. Tuy nhiên, bắt buộc phải sử dụng vật liệu mạ kẽm nhúng nóng (Hot-dip Galvanized) hoặc Inox để chống gỉ sét. Thang cáp dùng ngoài trời giúp không bị đọng nước mưa.

3. Máng cáp đột lỗ có tác dụng gì so với máng kín?

Các lỗ đột giúp đối lưu không khí, giảm nhiệt độ của bó cáp bên trong. Nó cũng giúp giảm khoảng 15-20% trọng lượng bản thân máng, và tạo điều kiện buộc dây thít cáp dễ dàng hơn máng kín.

4. Khảng cách (Span) chuẩn giữa các giá đỡ (Support) là bao nhiêu?

Thông thường theo tiêu chuẩn là 1.5 mét đến 2 mét đối với thép tiêu chuẩn. Các loại cáp hạng nặng (Heavy Duty) có thể cần điểm đỡ ở mỗi 1.2 mét.

5. Cáp mạng LAN (Cat6) đi trong thang cáp được không?

Về mặt kỹ thuật là được, nhưng không khuyến khích. Cáp mạng có vỏ mỏng, mềm, đi trên thang cáp (nhiều khoảng hở) dễ bị võng, gập gãy. Nên đi cáp mạng trên máng kín hoặc máng lưới.

6. Cáp quang có dùng máng cáp tiêu chuẩn được không?

Cáp quang rất nhạy cảm với bán kính uốn cong. Mặc dù có thể đi chung trên máng, nhưng nên có phụ kiện bảo vệ góc rẽ riêng (Waterfall) để cáp quang không bị gập.

7. Phụ kiện thang máng cáp bao gồm những gì?

Bao gồm: Cút L (Vuông 90 độ), Cút T (Ngã 3), Cút X (Ngã 4), Nối giảm (Thu), Co lên/xuống (Inside/Outside Riser), Nối thẳng, Quang treo, Giá đỡ chữ U/V.

8. Tiêu chuẩn quốc tế nào quy định về thang máng cáp?

Hai tiêu chuẩn uy tín nhất là NEMA VE 1 (Mỹ) và IEC 61537 (Châu Âu - Quốc tế).

9. Cần lưu ý gì khi cắt nối máng cáp tại công trường?

Sau khi dùng máy cắt, các cạnh kim loại sẽ rất sắc, có thể cứa rách vỏ cáp. Bắt buộc phải dũa bavia và sơn dặm lại lớp chống gỉ tại vết cắt.

10. Có được đi dây cáp điện nối mảng (Splicing) bên trong máng cáp không?

Theo NEC, cho phép nối cáp trong máng cáp công nghiệp miễn là mối nối phải được cách điện đúng kỹ thuật, an toàn và khu vực mối nối không được vượt quá hệ số lấp đầy quy định. Tuy nhiên, nên hạn chế tối đa việc này.

11. Tỷ lệ lấp đầy áp dụng cho máng kín có nắp là bao nhiêu?

Với máng kín có nắp (Solid tray with cover) dùng cho cáp điện, tỷ lệ lấp đầy thường phải giới hạn ở mức 20%-30% để đảm bảo không bị tích tụ nhiệt cực đoan.

12. Cáp trung thế (Medium Voltage) đi máng loại nào?

Cáp trung thế sinh nhiệt lượng lớn và nặng, bắt buộc phải sử dụng Thang cáp (Cable Ladder) hạng nặng, được cố định bằng các kẹp cáp (Cable Cleat) chịu lực ngắn mạch chuyên dụng.

12. Kết luận

Việc phân biệt thang cáp và máng cáp không chỉ dừng lại ở mặt hình thức, mà là bài toán tối ưu hóa về tải trọng, nhiệt độ và tính linh hoạt trong quá trình vận hành hệ thống cơ điện.

• Hãy chọn Thang cáp khi bạn phải đi các tuyến cáp điện lực (power cables) với dòng tải lớn, trọng lượng nặng và yêu cầu tản nhiệt tối đa (như trục cấp nguồn từ trạm biến áp đến tủ MSB).

• Hãy chọn Máng cáp (đột lỗ hoặc liền đáy) khi chạy các bó cáp nhỏ, cáp tín hiệu, viễn thông, mạng LAN nhằm mục đích bảo vệ chúng toàn diện khỏi sự phá hoại của môi trường và giảm thiểu nhiễu điện từ.

Sai lầm lớn nhất cần tránh là việc "nhồi nhét" quá tải cáp động lực vào các máng cáp kín và phớt lờ việc phân tách ranh giới nhiễu điện từ.

Khuyến nghị của chuyên gia: Dù chọn hệ thống nào, hãy luôn tuân thủ nguyên tắc tính toán tỷ lệ lấp đầy (Fill Ratio) chuẩn NEC/IEC, chọn đúng vật liệu bề mặt và sử dụng đồng bộ phụ kiện chính hãng để đảm bảo an toàn hỏa hoạn và sự bền bỉ của công trình trong hàng chục năm tới.
