Phụ Kiện Thang Máng Cáp Gồm Những Gì? Danh Mục Đầy Đủ Từ Nhà Sản Xuất Trực Tiếp

Bạn có biết, một hệ thống thang máng cáp dù được làm từ tôn mạ kẽm dày, đúng tiêu chuẩn, vẫn có thể xệ, lỏng, mất tiếp địa chỉ sau vài tháng vận hành — không phải vì thân thang/máng kém chất lượng, mà vì phụ kiện đi kèm không đồng bộ?

Đây là lỗi rất phổ biến tại các công trình mua thân thang cáp một nơi, mua phụ kiện một nơi khác: lệch kích thước, lệch lớp mạ, bulong không đúng quy cách — và hậu quả là đội thi công phải xử lý phát sinh ngay tại hiện trường, kéo dài tiến độ và phát sinh chi phí ngoài dự toán.

Phụ kiện thang máng cáp gồm 7 nhóm chính: phụ kiện nối thẳng (bát nối), phụ kiện chuyển hướng (co, tê, chữ thập, giảm), phụ kiện treo đỡ (ty treo, quang treo, giá đỡ), phụ kiện cố định (kẹp Z, bulong chuyên dụng), phụ kiện tiếp địa (dây và kẹp tiếp địa), phụ kiện đậy bảo vệ (nắp, bịt đầu cuối), và phụ kiện chia ngăn khi cần tách riêng luồng cáp điện lực với cáp tín hiệu.

Trong bài viết này, đội ngũ kỹ thuật 2DE Việt Nam — đơn vị trực tiếp sản xuất thang cáp, máng cáp và toàn bộ phụ kiện đi kèm tại nhà máy riêng (không qua trung gian thương mại) — sẽ giúp bạn hiểu rõ từng loại phụ kiện, vai trò cụ thể của chúng, cách tính định mức cho công trình, và vì sao việc chọn phụ kiện cùng một nguồn sản xuất với thân thang/máng cáp lại quan trọng hơn nhiều người nghĩ.

1. Phụ kiện thang máng cáp là gì và vì sao không thể thiếu?

Phụ kiện thang máng cáp là tập hợp các chi tiết kim loại dùng để liên kết, cố định, chuyển hướng và bảo vệ hệ thống thang cáp/máng cáp, giúp các đoạn thân thang/máng rời rạc trở thành một tuyến đi dây hoàn chỉnh, chắc chắn và an toàn.

Nhiều chủ đầu tư và nhà thầu tập trung phần lớn sự chú ý vào chất lượng thân thang/máng cáp (độ dày tôn, lớp mạ) mà bỏ qua vai trò của phụ kiện — trong khi trên thực tế, các điểm nối và điểm treo mới là nơi chịu ứng suất tập trung lớn nhất trong toàn hệ thống. Nếu thân thang cáp đạt chuẩn nhưng bát nối lỏng lẻo, ty treo không đủ tải, hoặc thiếu dây tiếp địa tại các mối nối, toàn bộ hệ thống vẫn tiềm ẩn rủi ro võng, xô lệch và mất an toàn điện.

Nói cách khác: thân thang máng cáp quyết định khả năng chịu tải tổng thể, còn phụ kiện quyết định độ bền vững thực tế của toàn tuyến khi vận hành lâu dài.

2. Danh mục phụ kiện thang máng cáp gồm những gì?

Đây là phần trả lời trực tiếp cho câu hỏi chính của bài viết. Phụ kiện thang máng cáp được chia thành 7 nhóm theo chức năng:

2.1. Phụ kiện nối thẳng

• Bát nối máng cáp / bát nối thang cáp: dùng để liên kết hai đoạn thang/máng cáp cùng kích thước theo phương thẳng, đảm bảo tuyến đi dây liền mạch, không gián đoạn.
• Yêu cầu: bát nối phải đúng độ dày, đúng kích thước với thân thang/máng để đảm bảo bề mặt tiếp xúc khít, không tạo khe hở gây yếu điểm cơ học.

2.2. Phụ kiện chuyển hướng

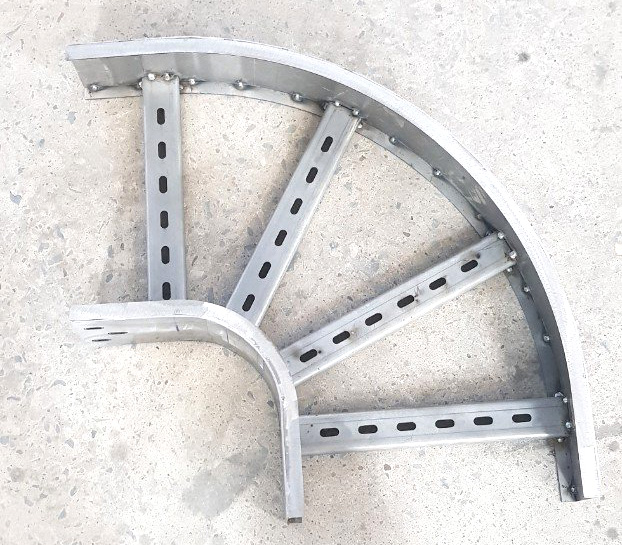

• Co (cút) 90°: dùng khi tuyến đi dây cần đổi hướng vuông góc.
• Tê (T): dùng khi tuyến chính cần tách thêm một nhánh phụ.
• Chữ thập (+): dùng tại các điểm giao nhau của nhiều tuyến.
• Giảm kích thước (reducer): dùng khi chuyển từ máng/thang cáp kích thước lớn sang kích thước nhỏ hơn (ví dụ từ 500×100 xuống 300×100).

2.3. Phụ kiện treo đỡ

• Ty treo (threaded rod): thanh ren dùng để treo thang/máng cáp từ trần hoặc kết cấu thép phía trên.
• Quang treo: khung đỡ nối giữa ty treo và thân thang/máng cáp, phân bố tải trọng đều.
• Giá đỡ tường (bracket): dùng khi lắp đặt áp tường thay vì treo trần.
• Giá đỡ trần/giá đỡ đứng: dùng cho các tuyến đi theo phương thẳng đứng (trục kỹ thuật, shaft).

2.4. Phụ kiện cố định

• Kẹp Z, kẹp cáp: cố định thang/máng cáp vào giá đỡ, hoặc cố định từng bó cáp trên thân thang.
• Vít nở, bulong – ốc vít chuyên dụng: liên kết các mối nối, đảm bảo đúng lực siết theo khuyến nghị kỹ thuật để tránh lỏng theo thời gian.

2.5. Phụ kiện tiếp địa

• Dây tiếp địa: liên kết tiếp địa liên tục xuyên suốt toàn tuyến thang/máng cáp.
• Kẹp tiếp địa, jumper tiếp địa: đảm bảo tiếp địa không bị gián đoạn tại các điểm nối, điểm chuyển hướng — đây là phụ kiện bắt buộc để đạt yêu cầu an toàn điện khi nghiệm thu.

2.6. Phụ kiện đậy/bảo vệ

• Nắp máng cáp, nắp thang cáp: bảo vệ dây cáp khỏi bụi, nước, tác động cơ học từ bên ngoài, đặc biệt cần thiết ở khu vực ngoài trời hoặc yêu cầu PCCC.
• Bịt đầu cuối (end cap): đóng kín hai đầu tuyến, tránh vật lạ rơi vào hoặc gây nguy hiểm khi va chạm.

2.7. Phụ kiện chia ngăn

• Vách ngăn máng cáp: dùng khi cần đi chung trên một tuyến cả cáp điện lực và cáp tín hiệu/điều khiển, đảm bảo tách biệt để tránh nhiễu điện từ và tuân thủ khuyến nghị thiết kế M&E.

3. Vật liệu và lớp phủ phụ kiện: yếu tố quyết định độ bền hệ thống

Phụ kiện thang máng cáp cần được sản xuất từ vật liệu và lớp phủ đồng bộ với thân thang/máng cáp:

• Sơn tĩnh điện: phù hợp phụ kiện dùng trong nhà, môi trường khô ráo.
• Mạ kẽm nhúng nóng: phù hợp phụ kiện dùng ngoài trời, môi trường ẩm, yêu cầu chống ăn mòn cao.
• Mạ kẽm điện phân: giải pháp trung gian cho công trình trong nhà, ít tiếp xúc độ ẩm.
• Inox 304/316: phụ kiện dùng trong môi trường yêu cầu vệ sinh cao (nhà máy thực phẩm, dược phẩm) hoặc ăn mòn hóa chất mạnh.

Việc đồng bộ vật liệu và lớp phủ giữa thân thang/máng cáp và phụ kiện không chỉ là vấn đề thẩm mỹ — mà còn ảnh hưởng trực tiếp đến tốc độ ăn mòn tại điểm nối. Khi hai kim loại có lớp phủ khác nhau tiếp xúc trực tiếp trong môi trường ẩm, hiện tượng ăn mòn điện hóa (galvanic corrosion) có thể xảy ra nhanh hơn, làm giảm tuổi thọ chính tại vị trí mối nối — nơi vốn đã chịu ứng suất tập trung cao nhất.

Đây cũng chính là lý do tại sao 2DE kiểm soát đồng bộ toàn bộ vật liệu và lớp phủ giữa thân thang/máng cáp và phụ kiện đi kèm ngay tại nhà máy, thay vì để khách hàng tự phối hợp nguồn phụ kiện rời từ nhiều nhà cung cấp khác nhau.

4. Vì sao nên chọn phụ kiện cùng nhà sản xuất với thang máng cáp?

Đây là yếu tố nhiều nhà thầu bỏ qua khi lập dự toán vật tư, nhưng lại ảnh hưởng trực tiếp đến chất lượng và tiến độ thi công thực tế.

4.1. Đồng bộ kích thước, đồng bộ màu sơn/lớp mạ

Khi thân thang/máng cáp và phụ kiện được sản xuất tại cùng một nhà máy, dung sai kích thước được kiểm soát nhất quán, tránh tình trạng lệch size khiến bát nối không khít, hoặc lệch tông màu sơn tĩnh điện giữa các lô hàng khác nguồn.

4.2. Rút ngắn thời gian chờ hàng

Không phải đặt hàng qua nhiều nhà cung cấp phụ kiện khác nhau, không phát sinh thời gian chờ ghép đơn — toàn bộ vật tư được xuất xưởng đồng bộ theo cùng một lịch sản xuất.

4.3. 2DE chủ động toàn bộ quy trình sản xuất

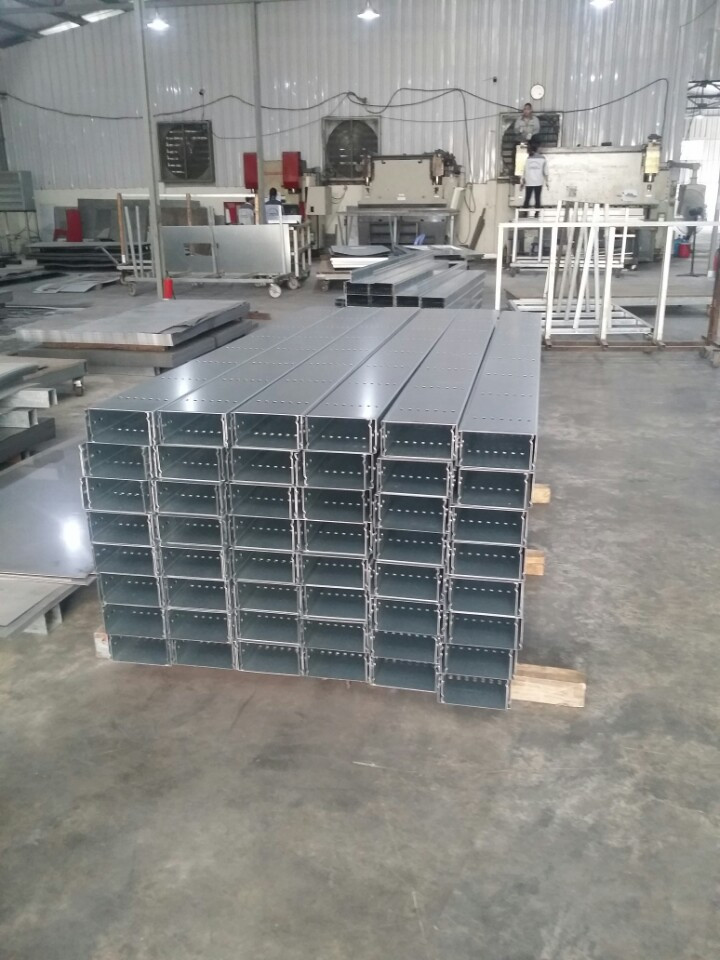

Là đơn vị trực tiếp sản xuất, 2DE Việt Nam kiểm soát toàn bộ chuỗi: cắt – đột lỗ – hàn/gia công cơ khí – sơn tĩnh điện – QC – đóng gói – kho hàng – giao hàng, ngay tại nhà máy đặt tại Km16+390 Đại lộ Thăng Long, xã Quốc Oai, TP. Hà Nội. Nhờ chủ động toàn bộ quy trình, 2DE có thể:

• Chủ động tiến độ giao hàng, không phụ thuộc vào nguồn cung trung gian
• Tối ưu giá thành do không phát sinh chi phí qua khâu thương mại trung gian
• Kiểm soát chất lượng đồng bộ từ thân thang/máng cáp đến từng phụ kiện nhỏ nhất

5. Cách tính số lượng phụ kiện cần cho một công trình

Để lập dự toán chính xác, cần ước tính số lượng phụ kiện dựa trên các yếu tố sau:

1. Tổng chiều dài tuyến đi dây — xác định số lượng bát nối cần thiết (thường mỗi đoạn thang/máng cáp tiêu chuẩn dài 2,5m hoặc 3m sẽ cần 1 bộ bát nối tại mỗi điểm nối).
2. Số điểm chuyển hướng trên bản vẽ — xác định số lượng co, tê, chữ thập, giảm kích thước cần dùng.
3. Khoảng cách giá đỡ theo tính toán tải trọng — xác định số lượng ty treo, quang treo (ví dụ nhịp treo 1,5m thì cứ 1,5m cần 1 bộ treo đỡ).
4. Yêu cầu tiếp địa liên tục — số lượng dây tiếp địa và kẹp tiếp địa tương ứng với số điểm nối, điểm chuyển hướng.
5. Yêu cầu bảo vệ (nắp đậy) — nếu công trình yêu cầu máng/thang cáp có nắp, cần tính thêm chiều dài nắp tương ứng.

(Bảng mang tính tham khảo tổng quát — số lượng chính xác cần tính theo bản vẽ thiết kế cụ thể của từng công trình. Đội kỹ thuật 2DE có thể hỗ trợ bóc tách khối lượng miễn phí khi khách hàng gửi bản vẽ.)

6. Những sai lầm khi chọn phụ kiện thang máng cáp

• Mua phụ kiện không đồng bộ vật liệu với thân thang/máng cáp → dẫn đến ăn mòn không đều, giảm tuổi thọ tại điểm nối.
• Dùng bulong, ốc vít không đúng quy cách hoặc siết không đủ lực → lỏng mối nối theo thời gian, gây võng, xô lệch.
• Thiếu phụ kiện tiếp địa hoặc tiếp địa không liên tục → không đạt yêu cầu an toàn điện khi nghiệm thu.
• Đặt hàng thiếu số lượng phụ kiện, phải chờ bổ sung giữa chừng thi công → phát sinh chậm tiến độ và chi phí vận chuyển lẻ.
• Chọn phụ kiện giá rẻ, không rõ nguồn gốc → khó kiểm soát chất lượng, không có chứng chỉ CO – CQ phục vụ nghiệm thu.

7. Quy trình đặt hàng phụ kiện theo bản vẽ tại 2DE

✓ Bước 1: Gửi bản vẽ thiết kế hoặc khối lượng dự toán cho đội kỹ thuật 2DE ✓ Bước 2: Nhận báo giá kèm tư vấn định mức phụ kiện phù hợp với tải trọng và môi trường lắp đặt thực tế ✓ Bước 3: Sản xuất trực tiếp tại nhà máy Quốc Oai, Hà Nội — chủ động tiến độ, không phụ thuộc nguồn hàng trung gian ✓ Bước 4: Kiểm tra chất lượng (QC) trước khi đóng gói ✓ Bước 5: Giao hàng đồng bộ cùng lô thân thang/máng cáp, đảm bảo đồng nhất kích thước và lớp phủ trên toàn công trình

8. Câu hỏi thường gặp (FAQ)

1. Phụ kiện thang máng cáp gồm những loại nào? Gồm 7 nhóm chính: phụ kiện nối thẳng, phụ kiện chuyển hướng, phụ kiện treo đỡ, phụ kiện cố định, phụ kiện tiếp địa, phụ kiện đậy bảo vệ và phụ kiện chia ngăn.

2. Có bắt buộc phải mua phụ kiện cùng đơn vị sản xuất thang máng cáp không? Không bắt buộc về mặt kỹ thuật, nhưng được khuyến nghị mạnh mẽ để đảm bảo đồng bộ kích thước, vật liệu và lớp phủ, tránh rủi ro ăn mòn không đều và sai lệch khi lắp ráp.

3. Kẹp Z và bát nối khác nhau thế nào? Bát nối dùng để liên kết hai đoạn thang/máng cáp với nhau; kẹp Z dùng để cố định thân thang/máng cáp vào giá đỡ hoặc kết cấu treo.

4. Phụ kiện tiếp địa thang máng cáp gồm những gì? Gồm dây tiếp địa, kẹp tiếp địa và jumper tiếp địa, đảm bảo dòng tiếp địa liên tục xuyên suốt toàn tuyến kể cả tại các điểm nối, điểm chuyển hướng.

5. 2DE có gia công phụ kiện theo bản vẽ riêng không? Có. 2DE chủ động toàn bộ quy trình cơ khí và sơn tĩnh điện tại nhà máy, có thể gia công phụ kiện theo kích thước và yêu cầu riêng của từng bản vẽ công trình.

6. Đặt hàng số lượng lớn phụ kiện mất bao lâu? Thời gian sản xuất phụ thuộc vào khối lượng đơn hàng cụ thể; do sản xuất trực tiếp tại nhà máy, 2DE có thể chủ động sắp xếp tiến độ nhanh hơn so với việc phải nhập phụ kiện qua trung gian.

7. Làm sao biết phụ kiện đủ chất lượng để nghiệm thu? Kiểm tra chứng chỉ CO – CQ đi kèm lô hàng, đối chiếu độ dày và loại lớp phủ (mạ kẽm/sơn tĩnh điện) đúng với hồ sơ thiết kế đã duyệt.

8. Có thể yêu cầu bóc tách khối lượng phụ kiện miễn phí không? Có, khách hàng gửi bản vẽ hoặc mô tả tuyến thi công, đội kỹ thuật 2DE sẽ hỗ trợ bóc tách khối lượng và tư vấn định mức phù hợp.

9. Kết luận

Phụ kiện thang máng cáp — dù chỉ là những chi tiết nhỏ so với thân thang/máng cáp — lại chính là yếu tố quyết định độ bền vững thực tế của toàn hệ thống trong suốt quá trình vận hành. Một hệ thống đạt chuẩn cần đồng bộ từ vật liệu, lớp phủ đến kích thước giữa thân thang/máng cáp và toàn bộ 7 nhóm phụ kiện: nối thẳng, chuyển hướng, treo đỡ, cố định, tiếp địa, đậy bảo vệ và chia ngăn.

Là đơn vị trực tiếp sản xuất thang cáp, máng cáp và toàn bộ phụ kiện đi kèm tại nhà máy riêng ở Quốc Oai, Hà Nội, 2DE Việt Nam chủ động kiểm soát chất lượng xuyên suốt từ khâu cơ khí, sơn tĩnh điện đến đóng gói và giao hàng — giúp khách hàng nhận được bộ giải pháp đồng bộ, đúng tiến độ và tối ưu chi phí, thay vì phải tự phối hợp vật tư từ nhiều nguồn rời rạc.

Bạn cần bóc tách khối lượng và báo giá phụ kiện thang máng cáp theo bản vẽ công trình? Gửi ngay bản vẽ cho đội kỹ thuật 2DE Việt Nam để được tư vấn và báo giá chi tiết trong ngày.
