Thế nào là tủ tụ bù? Phân loại và sơ đồ nguyên lý tủ tụ bù

Tủ tụ bù là thiết bị quan trọng trong hệ thống điện, có chức năng nâng cao hệ số công suất phản kháng. Làm giảm chi phí sử dụng điện năng của các thiết bị điện, tiết kiệm chi phí cho người dùng. Cùng 2DE Việt Nam tìm hiểu chi tiết về các thông tin và sơ đồ nguyên lý tủ tụ bù qua phần nội dung bài viết sau đây nhé.

1. Các thông tin khái quát về tủ tụ bù

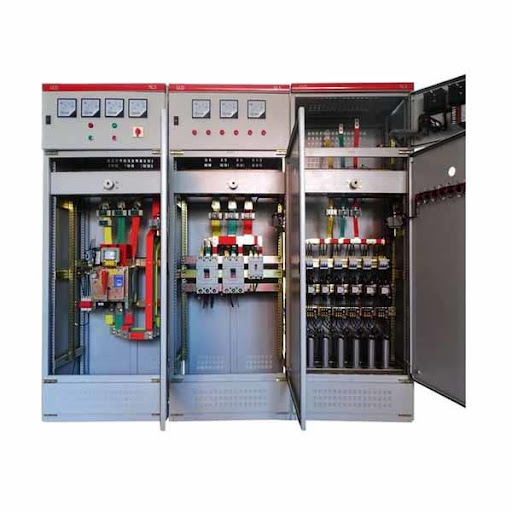

Tủ tụ bù giúp tiết kiệm điện năng tối ưu cho các thiết bị điện
Tủ tụ bù giúp tiết kiệm điện năng tối ưu cho các thiết bị điện

Trước khi đi tìm hiểu về sơ đồ nguyên lý tủ tụ bù thì chúng ta sẽ cùng đi tìm hiểu các thông tin khái quát nhất về thiết bị này.

Theo đó tủ tụ bù là thiết bị điện sử dụng trong hệ thống điện với chức năng chính là cải thiện các yếu tố công suất mạch điện. Tủ có tác dụng tích tụ và phóng đi nguồn điện bên trong mạch điện, tiết kiệm điện năng cho các thiết bị điện.

Tủ tụ bù được thiết kế bao gồm các tụ bù điện được mắc song song với các tải, được điều khiển bằng bộ điều khiển bù tự động.

Khi hoạt động tủ tụ bù sẽ có nhiệm vụ nâng cao hệ số công suất Cos Phi nhằm giảm công suất phản kháng – công suất vô công. Từ đó làm giảm tối đa các tổn thất điện năng, tiết kiệm chi phí.

Tủ tụ bù có cấu tạo từ tụ tẩm dầu đặc biệt, bao gồm các lá nhôm dài được cách điện bằng các lớp giấy. Tất cả các lá nhôm được cố định tại một bình hàn kín với 2 đầu cực được đưa ra bên ngoài.

2. Sơ đồ nguyên lý tủ tụ bù đầy đủ, chi tiết

Sơ đồ nguyên lý tủ tụ bù
Sơ đồ nguyên lý tủ tụ bù

Tủ tụ bù được sử dụng với nhiệm vụ đo độ lệch pha giữa điện áp và dòng điện nếu nó có giá trị nhỏ hơn giá trị cài đặt. Thiết bị có thể được đặt ở trong nhà hay ngoài trời, và có thể kết hợp với tủ phân phối tổng MSB hay hoạt động độc lập.

Sơ đồ nguyên lý tủ tụ bù là bộ điều khiển tụ được lập trình một cách thông minh để tối ưu hoá quá trình đóng cắt các tụ phù hợp với nhu cầu cụ thể của các ứng dụng. Khi đó tủ tụ bù là tạo ra công suất phản kháng đối phó với công suất phản kháng của tải. Công suất phản kháng được tạo ra bởi tụ điện trong tủ tụ bù giúp làm giảm công suất phản kháng tổng của hệ thống, cải thiện yếu tố công suất (power factor) của mạch điện.

Khi các yếu tố công suất mạch điện được cải thiện, hệ thống điện sẽ hoạt động hiệu quả hơn, giảm thiểu mất công suất, tổn thất năng lượng. Đồng thời tăng cường khả năng chịu tải của hệ thống điện. Từ đó, giúp giảm chi phí sử dụng điện và tăng cường hiệu suất của hệ thống điện năng sử dụng.

3. Phân loại các dòng tủ tụ bù hiện có

Phân loại tủ tụ bù theo cấu tạo

Phân loại tủ tụ bù theo cấu tạo sẽ bao gồm 2 loại là: tủ tụ bù khô và tủ tụ bù dầu.

  • Tủ tụ bù khô: Có dạng hình tròn, nhỏ gọn, thuận tiện cho việc lắp đặt và thay thế. Tủ tụ bù khô thường được sử dụng cho các hệ thống điện có công suất nhỏ, chất lượng điện tốt. Giá thành tủ bù khô thường rẻ hơn so với tủ bù dầu
  • Tủ tụ bù dầu: Có dạng hình chữ nhật, cạnh sườn vuông hoặc tròn. Ưu điểm nổi bật của thiết bị là có độ bền cao, thường được sử dụng cho tất cả hệ thống bù. Đặc biệt tủ bù dầu thường được sử dụng trong các hệ thống bù công suất lớn, chất lượng điện xấu.
Tủ tụ bù được phân loại theo từng nhóm cụ thể
Tủ tụ bù được phân loại theo từng nhóm cụ thể

Phân loại tủ tụ bù theo nhóm điện áp

Phân loại theo nhóm điện áp thì tủ tụ bù được chia làm các loại sau:

  • Tụ bù hạ thế 1 pha: Có các loại điện áp 230V – 250V
  • Tụ bù hạ thế 3 pha: Có các loại điện áp 230 – 1100V.

Trong đó phổ biến nhất là dòng điện áp 415V và 440V. Tủ tụ bù 415V thường được dùng trong các hệ thống điện áp có độ ổn định cao. Tủ tụ bù 440V thường sử dụng trong các hệ thống điện áp cao hơn điện áp chuẩn. Trong các hệ thống có sóng hài cần lắp kèm với cuộn kháng lọc sóng hài.

4. Hướng dẫn cách lắp đặt và vận hành tủ tụ bù đúng kỹ thuật

Hiểu rõ được sơ đồ nguyên lý tủ tụ bù sẽ giúp bạn thao tác và lắp đặt thiết bị đúng kỹ thuật, đảm bảo an toàn:

  • Trước khi đóng điện cần kiểm tra kỹ lưỡng hệ thống tủ tụ bù, đảm bảo đầy đủ các yếu tố an toàn cho hệ thống.
  • Quá trình lắp đặt và vận hành hệ thống tủ tụ bù cần tuân thủ đúng hướng dẫn của nhà sản xuất, giám sát và bảo dưỡng tủ tụ bù theo đúng định kỳ.
Cần lắp đặt và vận hành tủ tụ bù đúng kỹ thuật, đảm bảo an toàn
Cần lắp đặt và vận hành tủ tụ bù đúng kỹ thuật, đảm bảo an toàn

Bên cạnh việc nắm được sơ đồ nguyên lý tủ tụ bù thì người vận hành cần nắm được các bước chuẩn bị trước khi đóng điện vào hệ thống tủ điên như sau:

  • Bước 1: Sử dụng các thiết bị bảo hộ an toàn để Kiểm tra hệ thống tủ tụ bù
  • Bước 2: Tiến hành kiểm tra dòng điện và điện áp của hệ thống tủ tủ tụ bù có đảm bảo hoạt động, cũng như tính an toàn không.
  • Bước 3: Xây dựng các quy tắc an toàn, đóng/ mở hệ thống tủ tụ bù
  • Bước 4: Tiến hành kiểm tra lại các thiết bị và theo dõi các yếu tố khác có thể ảnh hưởng đến tính ổn định của hệ thống tủ tụ bù.

Trên đây là những thông tin về chức năng, sơ đồ nguyên lý của tủ tụ bù trong hệ thống điện. Để được tư vấn chi tiết về sản phẩm hữu ích này bạn đọc hãy liên hệ trực tiếp đến 2DE Việt Nam sẽ được hỗ trợ đầy đủ 24/24.
