Thang Cáp Mạ Kẽm Nhúng Nóng Loại Nào Tốt? Tiêu Chuẩn & Cách Chọn Chuẩn Kỹ Thuật

Thang cáp mạ kẽm nhúng nóng (Hot-dip Galvanized Cable Ladder) là giải pháp hàng đầu để bảo vệ hệ thống dây dẫn trong các điều kiện môi trường khắc nghiệt. Tuy nhiên, đứng trước hàng loạt báo giá và thông số từ các nhà sản xuất, nhiều kỹ sư và chủ đầu tư luôn đặt ra câu hỏi: Thang cáp mạ kẽm nhúng nóng loại nào tốt nhất cho công trình của mình?

Câu trả lời ngắn gọn là: Loại thang cáp tốt nhất là loại được gia công từ thép tấm SS400 hoặc CT3 (độ dày tối thiểu 1.5mm - 2.0mm để chống cong vênh khi nhúng), sở hữu lớp mạ kẽm đạt độ dày 65 - 85 µm theo tiêu chuẩn ASTM A123 hoặc TCVN 5408, và có hệ thống bước thang (rung) được hàn tự động liền khối trước khi nhúng.

Bài viết chuyên sâu dưới đây sẽ phân tích chi tiết các yếu tố cấu thành chất lượng thang cáp, các tiêu chuẩn tính toán chịu tải (NEMA VE 1, IEC 61537), sai lầm chết người khi lắp ráp và hướng dẫn bạn cách chọn đúng loại thang cáp mạ kẽm nhúng nóng cho từng đặc thù dự án.

1. Thang cáp mạ kẽm nhúng nóng loại nào tốt?

Thang cáp mạ kẽm nhúng nóng tốt không phải là loại đắt tiền nhất, mà là loại đáp ứng được sự cân bằng giữa khả năng chịu tải cơ học (Mechanical Load) và khả năng chống ăn mòn (Corrosion Resistance).

• Cơ sở khoa học: Quá trình mạ kẽm nhúng nóng (Hot-dip galvanizing) tạo ra một lớp hợp kim kẽm-sắt liên kết luyện kim với cốt thép nền. Lớp này hoạt động như một "cực dương hy sinh" (sacrificial anode) – nghĩa là kẽm sẽ bị ăn mòn thay vì thép khi có vết xước. Loại tốt phải có bề mặt lớp mạ đồng đều, không bị rỗ xỉ, không có bọng kẽm và không làm biến dạng (warping) cấu trúc thép gốc.

• Ứng dụng thực tế: Thang cáp loại tốt sẽ duy trì độ bền kết cấu từ 20 đến 50 năm trong môi trường công nghiệp nặng, cảng biển hoặc nhà máy hóa chất mà không cần bảo trì bề mặt.

2. Các tác động làm suy giảm tuổi thọ hệ thống thang cáp

Hệ thống thang cáp ngoài trời hoặc trong nhà máy phải chịu đựng rất nhiều ứng suất khác nhau. Nắm rõ các tác động này giúp bạn chọn đúng thông số.

Tác động cơ học (Mechanical Stress)

Đây là trọng lượng của hệ thống dây cáp điện động lực, cáp điều khiển đè lên các bước thang (rungs). Ngoài ra còn có tải trọng gió (Wind load), tải trọng băng tuyết (Ice load - ở vùng lạnh) và hoạt tải khi công nhân bảo trì dẫm lên thang cáp.

Tác động ăn mòn điện hóa (Galvanic & Chemical Corrosion)

Môi trường chứa hơi muối (gần biển), khí SO2, H2S (nhà máy hóa chất, xi mạ, dệt nhuộm) sẽ liên tục bào mòn lớp kẽm bảo vệ. Tốc độ ăn mòn phụ thuộc hoàn toàn vào độ dày lớp mạ (tính bằng Micron).

Tác động nhiệt (Thermal Expansion)

Sự thay đổi nhiệt độ giữa ngày và đêm làm thép co giãn. Nếu hệ thống thang cáp quá dài mà không có khe co giãn (Expansion Splice Plates), lực đẩy này có thể làm cong vênh toàn bộ tuyến cáp.

Tác động rung chấn (Vibration)

Thường gặp khi thang cáp được treo sát hệ thống máy biến áp lớn, máy nén khí hoặc động cơ công nghiệp. Rung động liên tục có thể làm lỏng bu lông nối và gây nứt các mối hàn.

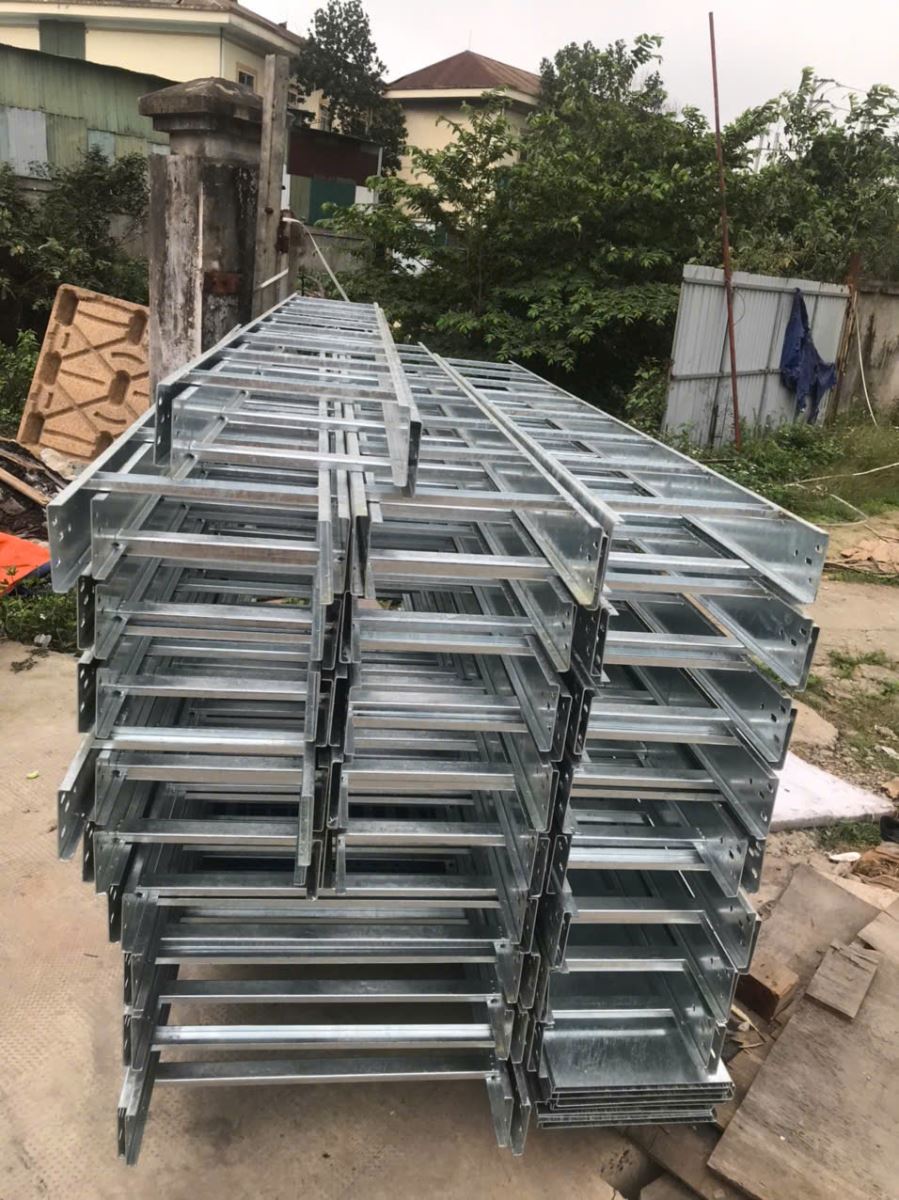

3. Điều gì quyết định chất lượng của thang cáp mạ kẽm nhúng nóng?

Đây là phần cốt lõi để đánh giá báo giá từ các nhà sản xuất. Thang cáp mạ kẽm nhúng nóng loại nào tốt phụ thuộc vào 6 yếu tố quyết định sau:

Mác thép nền (Base Steel Material)

Không phải thép nào cũng nhúng nóng được.

• Thép SS400 / Q235: Là lựa chọn tiêu chuẩn, hàm lượng Carbon và Silicon ở mức phù hợp giúp lớp kẽm bám chắc, dính đều.

• Thép phế, tái chế: Nếu dùng thép không đạt chuẩn, bề mặt sau khi nhúng sẽ bị đen, bong tróc hoặc rỗ (Peeling & Flaking).

Độ dày tôn thép (Steel Thickness)

Nhúng nóng yêu cầu nhiệt độ bể kẽm lên tới 450°C. Do đó:

• Nếu tôn < 1.5mm: Thang cáp sẽ bị cong vênh, vặn vỏ đỗ ngay khi vớt ra khỏi bể nhúng.

• Độ dày tối ưu: Từ 2.0mm, 2.5mm đến 3.0mm tùy thuộc vào khẩu độ giá đỡ (Support Span).

Độ dày lớp mạ (Zinc Coating Thickness)

Đây là yếu tố sống còn. Chiều dày lớp mạ càng cao, tuổi thọ càng dài.

• Phải đạt chuẩn ASTM A123 hoặc TCVN 5408.

• Độ dày tiêu chuẩn cho thang cáp công nghiệp thường nằm ở mức 65 µm đến 85 µm.

Kỹ thuật chấn gấp và thiết kế gân tăng cứng

• Cánh thang (Side Rails): Các loại thang cáp tốt thường được chấn mép chữ C hoặc chữ G kép để tăng mô men quán tính (Moment of Inertia), chống võng tuyệt đối.

• Bước thang (Rungs): Phải dùng thép hộp (C-profile) đột lỗ, đan cách nhau 250mm - 300mm thay vì chỉ dùng thép lá mỏng.

Phương pháp hàn (Welding Quality)

Toàn bộ các mối hàn nối giữa bước thang và sườn thang phải được thực hiện bằng công nghệ MIG/MAG trước khi đem đi tẩy rửa và nhúng kẽm. Mối hàn phải được đánh sạch xỉ, nếu không khu vực đó kẽm sẽ không bám, gây rỉ sét từ chân mối hàn.

Xử lý bề mặt trước khi nhúng (Pre-treatment)

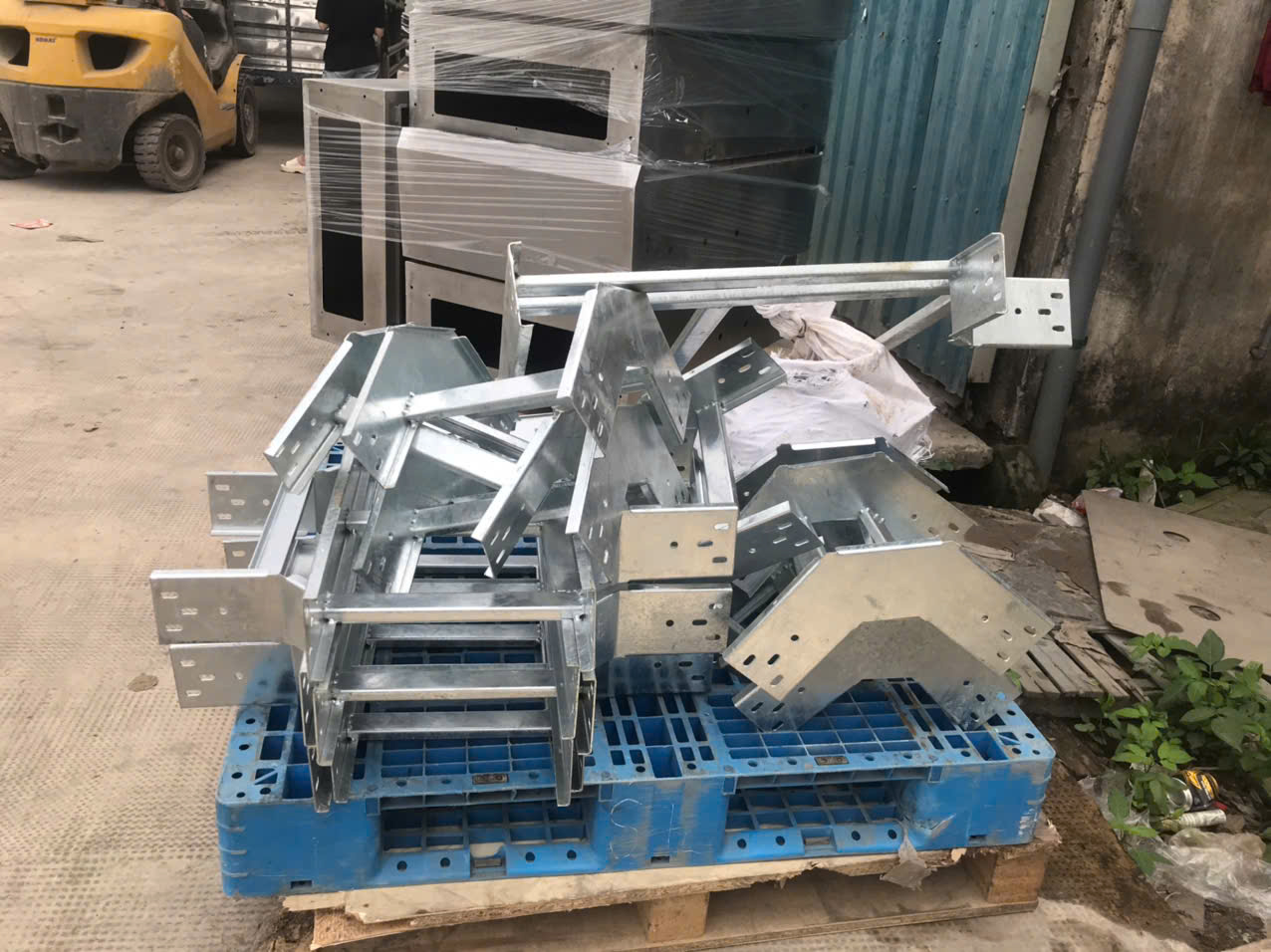

Quy trình: Tẩy dầu mỡ → Tẩy axit (xóa rỉ) → Nhúng chất trợ dung (Fluxing) → Sấy khô. Xưởng gia công nào đốt cháy giai đoạn này, thang cáp sẽ hỏng lớp mạ chỉ sau 1 năm.

4. Tiêu chuẩn và công thức tính toán tải trọng (Theo NEMA VE 1)

Việc chọn thang cáp không dựa trên cảm tính mà phải dựa vào kỹ thuật tính toán tải trọng an toàn (Safe Working Load - SWL) và độ võng (Deflection).

Áp lực cơ học lên hệ thống (Tải trọng)

Dựa theo tiêu chuẩn NEMA VE 1 / IEC 61537, tải trọng phân bố đều được tính như sau:

Trong đó:

• W: Tổng tải trọng thiết kế (kg/m)

• W_c: Trọng lượng dây cáp điện trên 1 mét (kg/m)

• W_i: Tải trọng băng, gió hoặc người thao tác (kg/m)

• SF: Hệ số an toàn (Safety Factor), thường lấy từ 1.5.

Tính toán độ võng (Deflection)

Độ võng giữa 2 nhịp giá đỡ không được vượt quá 1/200 khoảng cách nhịp.

• Ví dụ thực tế: Khoảng cách giữa 2 giá đỡ (Span) là 3 mét, độ võng tối đa cho phép là 3000/200=15mm. Nếu mô phỏng tải trọng cho thấy thang bị võng quá 15mm, bắt buộc phải tăng độ dày thép từ 2.0mm lên 2.5mm hoặc tăng chiều cao sườn thang (Height).

5. Bảng thông số thang cáp mạ kẽm nhúng nóng tiêu chuẩn

Dưới đây là bảng thông số kỹ thuật (Tham khảo) để chọn độ dày phù hợp với kích thước thang:

(Lưu ý: Bảng chỉ mang tính chất tham khảo, số liệu thực tế phụ thuộc vào thiết kế mặt cắt sườn thang của từng NSX).

6. So sánh thang cáp mạ kẽm nhúng nóng và các vật liệu khác

7. Những sai lầm khiến thang cáp nhúng nóng bị cong vênh hoặc rỉ sét

Nhiều nhà thầu mua được thang cáp tốt nhưng thi công sai cách khiến hệ thống nhanh chóng xuống cấp:

• Khoan, cắt, hàn sau khi đã mạ kẽm: Đây là lỗi nghiêm trọng nhất. Việc cắt gọt làm lộ lõi thép bên trong. Khi đó, chỗ bị cắt sẽ rỉ sét ngay lập tức. Mọi thao tác cắt gọt, đục lỗ phải hoàn thiện TRƯỚC khi nhúng kẽm.

• Chọn tôn quá mỏng (< 1.5mm): Nhiệt độ 450°C của bể kẽm làm thép mỏng bị biến dạng nhiệt (Warping). Thang vớt ra cong như cánh cung, không thể lắp ráp mượt mà.

• Dùng phụ kiện không đồng bộ: Thang cáp nhúng nóng nhưng lại dùng bu lông, ốc vít hoặc quang treo mạ kẽm điện phân. Bu lông sẽ rỉ sét trước và phá vỡ liên kết của toàn hệ thống.

• Không tính đến khe co giãn nhiệt: Bắt chặt toàn bộ tuyến cáp ngoài trời dài hàng trăm mét. Khi trời nắng nóng, thép nở ra làm đứt gãy hệ thống đỡ.

• Lắp đặt khoảng cách giá đỡ (Support Span) quá xa: Tiết kiệm hệ thống giàn giáo đỡ dẫn đến thang bị võng tĩnh, lâu ngày làm nứt đường hàn.

8. Giải pháp giúp hệ thống thang cáp mạ kẽm chịu tải & chống ăn mòn tốt hơn

Để đảm bảo dự án an toàn và đạt nghiệm thu dễ dàng, hãy áp dụng Checklist sau:

• [x] Yêu cầu thép SS400: Xác nhận mác thép rõ ràng trên chứng chỉ CO/CQ.

• [x] Thiết kế hụt kích thước (Dung sai): Khi mạ nhúng nóng, độ dày vật liệu sẽ tăng lên (do lớp kẽm). Các ngàm nối, lỗ đột phải được tính toán dung sai rộng hơn bình thường để lắp bu lông vừa vặn.

• [x] Sử dụng sơn Zinc-rich (Sơn bù kẽm): Trong trường hợp bắt buộc phải cắt gọt tại công trường, phải quét ngay sơn mạ kẽm lạnh (chứa >90% kẽm) vào mặt cắt.

• [x] Kiểm tra độ dày lớp mạ: Dùng máy đo độ dày lớp phủ bằng từ tính (Coating Thickness Gauge) test chéo 3-5 điểm trên thanh cáp trước khi nghiệm thu vật tư.

• [x] Dùng phụ kiện nhúng nóng đồng bộ: Bu lông, ecu, thanh ren, giá đỡ chữ U/V đều phải mạ kẽm nhúng nóng hoặc dùng Inox 304.

9. Ứng dụng thực tế

Thang cáp mạ kẽm nhúng nóng là lựa chọn không thể thay thế trong các dự án đòi hỏi độ bền cơ học và chống ăn mòn khắt khe:

• Nhà máy công nghiệp nặng: Nhà máy nhiệt điện, xi măng, gang thép.

• Hệ thống điện Năng lượng mặt trời (Solar): Kéo cáp DC/AC từ các tấm pin trên mái nhà hoặc cánh đồng solar.

• Môi trường biển và dầu khí: Giàn khoan dầu ngoài khơi, cảng biển logistics, tàu biển (chịu hơi sương muối cường độ cao).

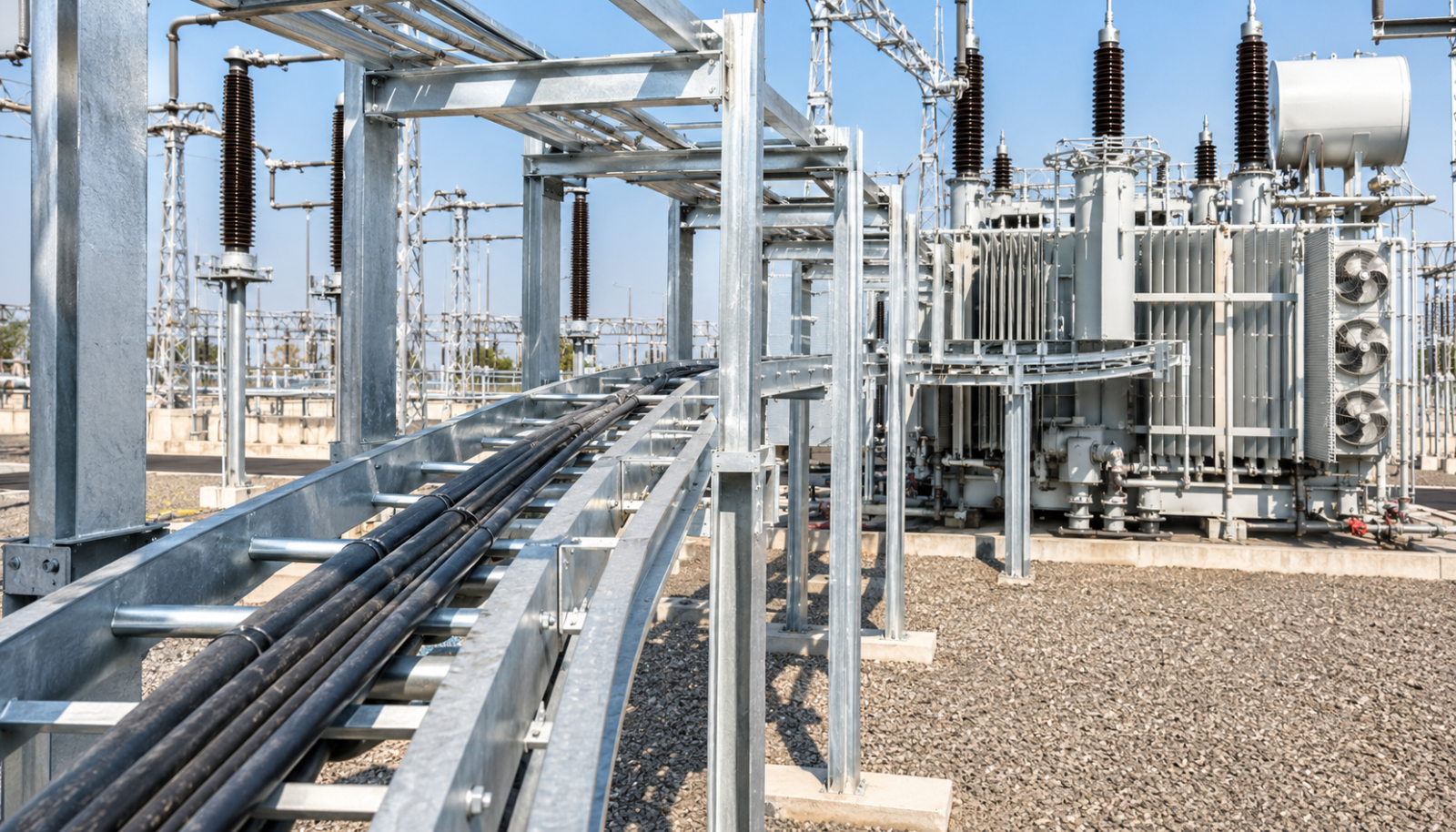

• Trạm biến áp ngoài trời: Các trạm 110kV, 220kV, 500kV của EVN.

• Hệ thống xử lý nước thải & hóa chất: Nơi có nồng độ ẩm cao và hơi axit ăn mòn nhẹ.

10. Khi nào KHÔNG NÊN dùng thang cáp mạ kẽm nhúng nóng?

Hiểu rõ vật liệu để ứng dụng đúng chỗ, vừa tiết kiệm chi phí vừa tối ưu kỹ thuật. Đây là lúc bạn không nên chọn vật liệu này:

• Các công trình trong nhà (Tòa nhà văn phòng, chung cư): Môi trường khô ráo không cần đến khả năng chống ăn mòn cấp độ cao. Sử dụng thang cáp sơn tĩnh điện hoặc mạ kẽm điện phân sẽ rẻ hơn 30-40% và có tính thẩm mỹ tốt hơn.

• Môi trường hóa chất siêu đậm đặc (Axit mạnh, Kiềm mạnh): Lớp kẽm (Zinc) là kim loại hoạt động mạnh, nó sẽ tan cực nhanh trong môi trường Axit hoặc Kiềm mạnh (pH < 5 hoặc pH > 11). Lúc này, Thang cáp nhựa composite (FRP) hoặc Inox 316 mới là giải pháp đúng đắn.

• Yêu cầu thẩm mỹ khắt khe: Bề mặt thang mạ kẽm nhúng nóng thường thô ráp, có màu xám bạc xỉn dần theo thời gian, đôi khi có các điểm sần (gai kẽm). Nếu lắp ở không gian mở sang trọng (như trung tâm thương mại thiết kế trần hở), đây không phải lựa chọn tốt.

11. FAQ – Câu hỏi thường gặp

1. Thang cáp mạ kẽm nhúng nóng có bị rỉ sét không? Có, nhưng rất lâu. Kẽm sẽ hy sinh để bảo vệ thép. Tùy vào độ khắc nghiệt của môi trường, quá trình rỉ sét sẽ diễn ra sau 15 - 50 năm.

2. Độ dày tôn bao nhiêu thì có thể đem đi nhúng nóng? Tối thiểu là 1.5mm, nhưng khuyến cáo an toàn nhất để tránh cong vênh là từ 2.0mm trở lên.

3. Tại sao thang cáp nhúng nóng bị cong vênh khi giao hàng? Nguyên nhân do xưởng gia công dùng thép quá mỏng (dưới 1.5mm) hoặc kỹ thuật nhúng/rút từ bể kẽm nhiệt độ cao (450°C) không đúng góc độ, gây biến dạng nhiệt.

4. Giá thang cáp mạ kẽm nhúng nóng có đắt không? Đắt hơn khoảng 30% - 50% so với thang cáp sơn tĩnh điện cùng kích thước và độ dày tôn. Chi phí này đến từ quy trình xử lý phức tạp và giá nguyên liệu kẽm thỏi.

5. Lớp kẽm trên thang cáp bị xước trong lúc lắp đặt thì phải làm sao? Tuyệt đối không để nguyên. Phải vệ sinh sạch điểm xước và dùng chai xịt mạ kẽm lạnh (Cold Galvanizing Spray - Zinc rich) để xịt bù vào vị trí đó.

6. Sự khác biệt giữa Mạ kẽm nhúng nóng và Mạ kẽm điện phân là gì? Mạ nhúng nóng (Hot-dip): Lớp kẽm dày (65-85 µm), bề mặt sần, chống ăn mòn ngoài trời xuất sắc. Mạ điện phân (Electro-galvanized): Lớp kẽm mỏng (15-25 µm), bề mặt bóng đẹp, chỉ dùng trong nhà.

7. Thang cáp nhúng nóng có chống cháy không? Bản thân thép không cháy. Tuy nhiên ở nhiệt độ đám cháy (trên 800°C), thép sẽ mất khả năng chịu tải và sụp đổ. Nó không có chức năng "chống cháy" lan cho cáp như máng cáp kín chống cháy.

8. Tiêu chuẩn quốc tế nào đánh giá lớp mạ kẽm nhúng nóng? Phổ biến nhất là ASTM A123 (Mỹ) và ISO 1461. Tại Việt Nam thường dùng TCVN 5408.

9. Cắt thang cáp nhúng nóng bằng máy cắt góc được không? Được, nhưng tia lửa sẽ phá hủy lớp kẽm xung quanh và để lộ lõi thép. Cần phải mài nguội ngàm cắt và sơn bù kẽm lạnh ngay lập tức.

10. Có thể sơn phủ màu lên bề mặt thang cáp nhúng nóng không? Có, người ta gọi là hệ Duplex (Nhúng nóng + Sơn tĩnh điện/Sơn Epoxy ngoài cùng) để nhân đôi tuổi thọ và tạo màu sắc. Tuy nhiên cần hóa chất tạo nhám bề mặt kẽm trước khi sơn.

11. Bước thang (Rung) khoảng cách bao nhiêu là chuẩn? Theo tiêu chuẩn NEMA, khoảng cách các bước thang thường là 228mm, 300mm hoặc 457mm. Tại VN phổ biến nhất là 250mm và 300mm.

12. Làm sao kiểm tra được thang cáp có bị bọng kẽm bên trong hay không? Bằng mắt thường, kiểm tra các khe góc vuông, lỗ đột. Thợ mạ kém sẽ để lại những cục kẽm đọng (dross) tại các lỗ này, cản trở việc xỏ bu lông bắt nối.

12. Kết luận

Để trả lời cho câu hỏi Thang cáp mạ kẽm nhúng nóng loại nào tốt, chúng ta không thể chỉ nhìn vào cảm quan bề mặt. Một sản phẩm chất lượng cao phải bắt đầu từ phôi thép đạt chuẩn (SS400, độ dày > 2.0mm), thiết kế gân chịu lực và lỗ thoát kẽm thông minh, kết thúc bằng quy trình mạ chuẩn ASTM A123 với lớp kẽm dày dặn từ 65µm trở lên.

• Điều kiện để thang cáp bền bỉ: Lựa chọn đúng độ dày thép tương ứng với tải trọng cáp; lắp đặt đúng khoảng cách giá đỡ; tuyệt đối không cắt gọt, khoan lỗ phá vỡ cấu trúc lớp mạ tại công trường.

• Sai lầm lớn nhất cần tránh: Ham rẻ mua thang cáp tôn mỏng (1.0mm - 1.2mm) đem đi nhúng nóng, dẫn đến hệ thống cong vặn vỏ đỗ, không thể lắp ráp mượt mà và làm mất tính an toàn của kết cấu.

• Khuyến nghị của chuyên gia: Đối với các dự án ven biển, nhà máy công nghiệp ngoài trời, mạ kẽm nhúng nóng là khoản đầu tư bắt buộc. Hãy yêu cầu nhà cung cấp trình CO/CQ vật liệu thép và chứng chỉ đo độ dày lớp phủ kẽm trước khi hàng được đưa xuống công trường.

Lựa chọn đúng loại thang cáp mạ kẽm nhúng nóng không chỉ giúp doanh nghiệp tiết kiệm chi phí bảo trì hàng chục năm tới, mà còn đảm bảo an toàn tuyệt đối cho hệ thống điện huyết mạch của toàn bộ dự án. Dành thời gian tính toán tải trọng và kiểm soát dung sai ngay từ bản vẽ sẽ giúp bạn sở hữu một hệ thống thi công hoàn hảo nhất.
