Thang cáp và máng cáp khác nhau thế nào? Cách lựa chọn phù hợp

Trong một hệ thống điện, thang cáp và máng cáp đều được sử dụng để đỡ và định tuyến cáp. Nhìn từ xa, hai loại này có thể khá giống nhau về mục đích sử dụng, nhưng kết cấu lại khác rõ rệt. Thang cáp có các thanh ngang nối hai thanh dọc, trong khi máng cáp tạo thành một bề mặt đỡ liên tục hoặc dạng đục lỗ.

Sự khác biệt này ảnh hưởng đến cách bố trí cáp, khả năng thông thoáng, mức độ bảo vệ và phương án lắp đặt. Vì vậy, không nên chọn chỉ dựa vào kích thước hoặc giá thành. Loại cáp, tải trọng, môi trường và khoảng cách giá đỡ đều cần được xem xét trước khi chốt quy cách.

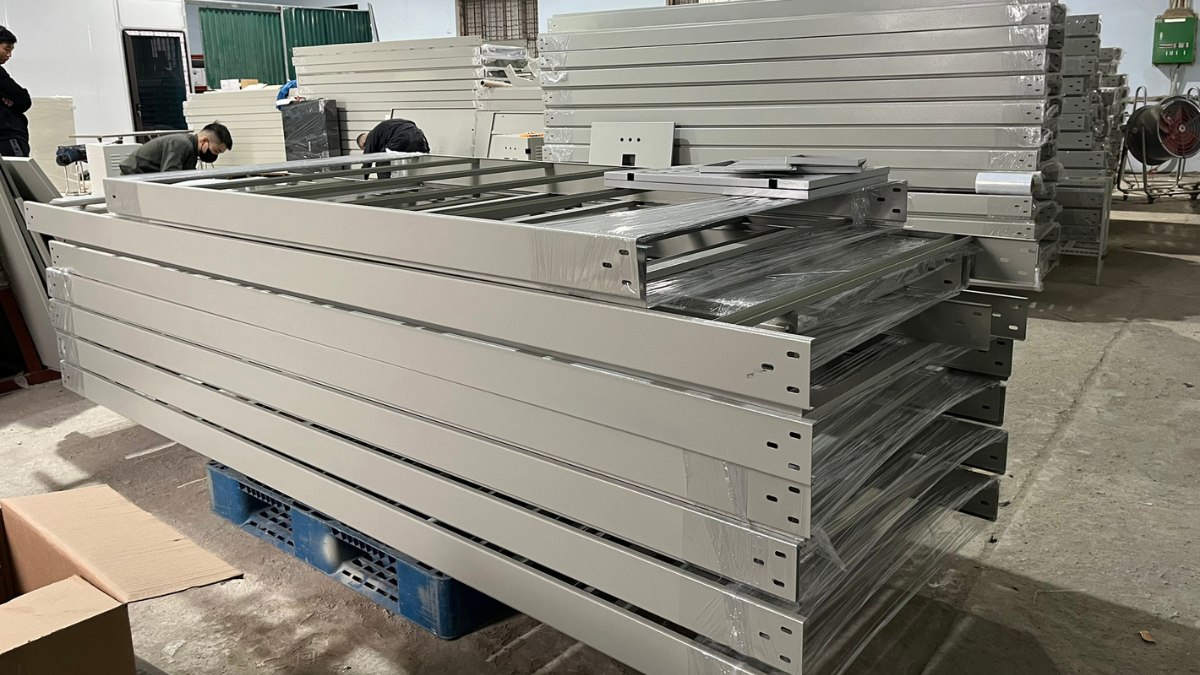

1. Thang cáp là gì?

Thang cáp (Cable Ladder) là hệ thống đỡ cáp có kết cấu gồm hai thanh dọc và các thanh ngang liên kết giữa hai bên. Cấu tạo này tạo thành một khung dạng thang, trong đó cáp được đặt trên các thanh ngang và cố định theo yêu cầu của tuyến.

Khoảng không giữa các thanh ngang giúp phần lớn bề mặt cáp tiếp xúc trực tiếp với không khí. Đây là một trong những đặc điểm khiến thang cáp thường được lựa chọn cho các tuyến cần khả năng thông thoáng tốt.

Thang cáp có thể được sản xuất từ nhiều loại vật liệu hoặc hoàn thiện bề mặt khác nhau, chẳng hạn:

• Thép sơn tĩnh điện.
• Thép mạ kẽm.
• Thép mạ kẽm nhúng nóng.
• Thép không gỉ như inox 304 hoặc inox 316L.
• Nhôm trong một số yêu cầu đặc thù.

Kích thước thang cáp cần được lựa chọn dựa trên số lượng, đường kính và tải trọng của cáp, cùng với cách bố trí giá đỡ.

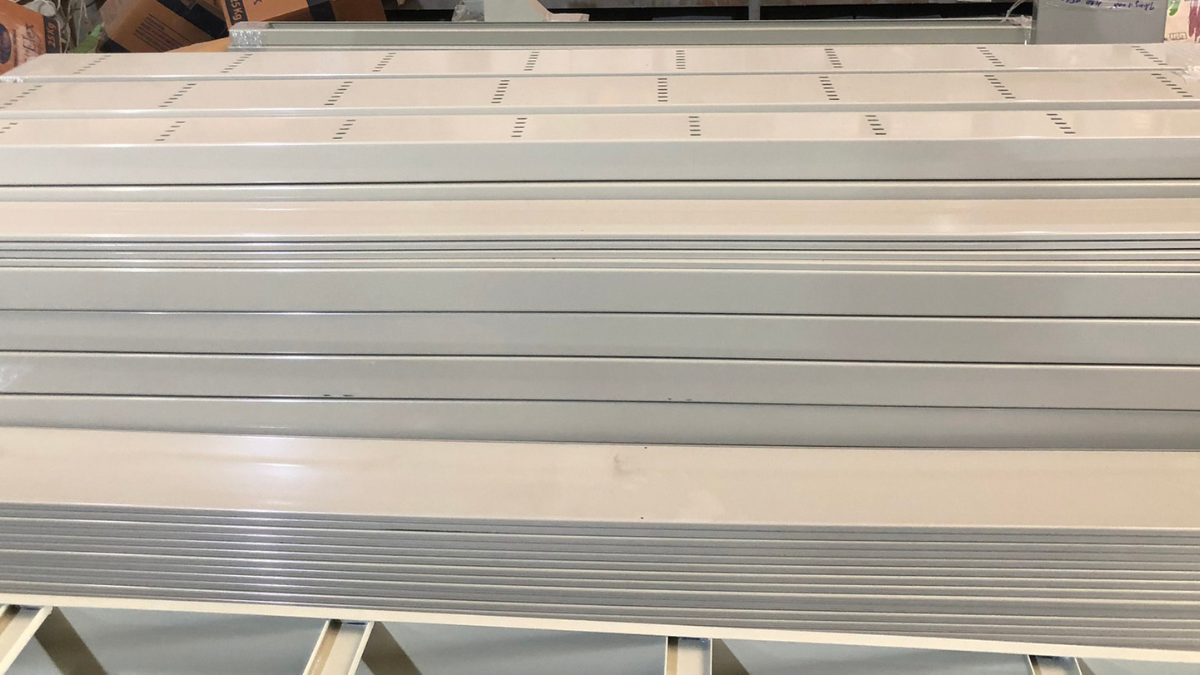

2. Máng cáp là gì?

Máng cáp (Cable Tray) là hệ thống đỡ và định tuyến cáp có dạng máng, gồm đáy và thành máng. Tùy thiết kế, đáy có thể kín hoặc đục lỗ.

Một số dạng thường gặp gồm:

• Máng cáp đáy kín.
• Máng cáp đục lỗ.
• Máng cáp dạng lưới.
• Máng cáp có nắp.

Khác với thang cáp, máng cáp tạo ra một bề mặt đỡ liên tục hoặc gần liên tục cho cáp. Điều này thuận tiện khi cần bố trí các loại cáp có đường kính nhỏ, cáp điều khiển hoặc tuyến có yêu cầu quản lý cáp theo mặt đáy.

Tuy nhiên, không nên mặc định rằng mọi loại máng cáp đều có khả năng bảo vệ cáp khỏi bụi, nước hoặc tác động bên ngoài. Mức độ bảo vệ phụ thuộc vào kết cấu máng, dạng đáy, nắp che và điều kiện lắp đặt.

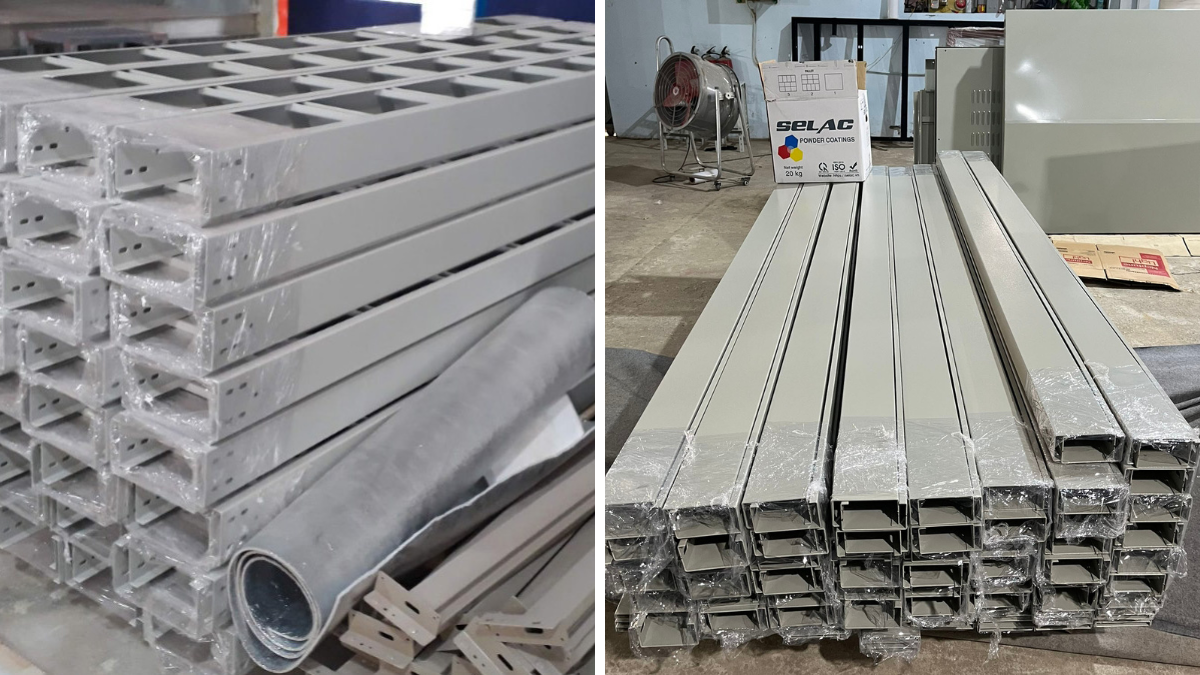

3. Thang cáp và máng cáp khác nhau thế nào?

Sự khác biệt cơ bản nằm ở kết cấu. Thang cáp có dạng khung mở với các thanh ngang, còn máng cáp có đáy và thành tạo thành lòng máng.

Khả năng tản nhiệt

Thang cáp có kết cấu mở nên không khí có thể lưu thông quanh cáp dễ dàng. Đây là lợi thế khi tuyến có mật độ cáp cao hoặc cần tăng khả năng thông thoáng.

Với máng cáp, khả năng tản nhiệt không nên đánh giá chỉ dựa vào tên gọi. Máng đáy kín, máng đục lỗ và máng dạng lưới có đặc tính khác nhau. Số lượng cáp, khoảng cách giữa các cáp và điều kiện lắp đặt cũng ảnh hưởng đến nhiệt độ làm việc của tuyến.

Khả năng bảo vệ cáp

Thang cáp có kết cấu hở nên cáp nằm trực tiếp trong môi trường xung quanh. Nếu tuyến đặt tại khu vực nhiều bụi, có nguy cơ va chạm hoặc cần hạn chế tác động từ bên ngoài, cần xem xét thêm phương án bảo vệ.

Máng cáp tạo thành một lòng máng để đỡ cáp. Khi sử dụng thêm nắp, mức độ che chắn có thể tăng lên đáng kể. Tuy nhiên, hiệu quả bảo vệ phụ thuộc vào cấu hình thực tế chứ không phải mọi loại máng cáp đều có cùng mức độ bảo vệ.

Khả năng chịu tải

Không nên kết luận rằng thang cáp luôn chịu tải tốt hơn máng cáp hoặc ngược lại.

Khả năng chịu tải phụ thuộc vào:

• Vật liệu.
• Chiều rộng và chiều cao.
• Độ dày vật liệu.
• Kết cấu sản phẩm.
• Khoảng cách giữa các giá đỡ.
• Cách phân bố tải.
• Điều kiện lắp đặt.

Ví dụ, cùng một chiều rộng 300 mm nhưng hai sản phẩm có độ dày và khoảng cách giá đỡ khác nhau sẽ có khả năng chịu tải khác nhau.

Vì vậy, khi lựa chọn sản phẩm cho tuyến có nhiều cáp nguồn, cần kiểm tra tải trọng theo cấu hình thực tế thay vì chỉ dựa vào kích thước danh nghĩa.

4. Khi nào nên dùng thang cáp?

Thang cáp thường phù hợp với những tuyến cần khả năng thông thoáng cao và thuận tiện trong việc kiểm tra, bổ sung hoặc thay đổi cáp.

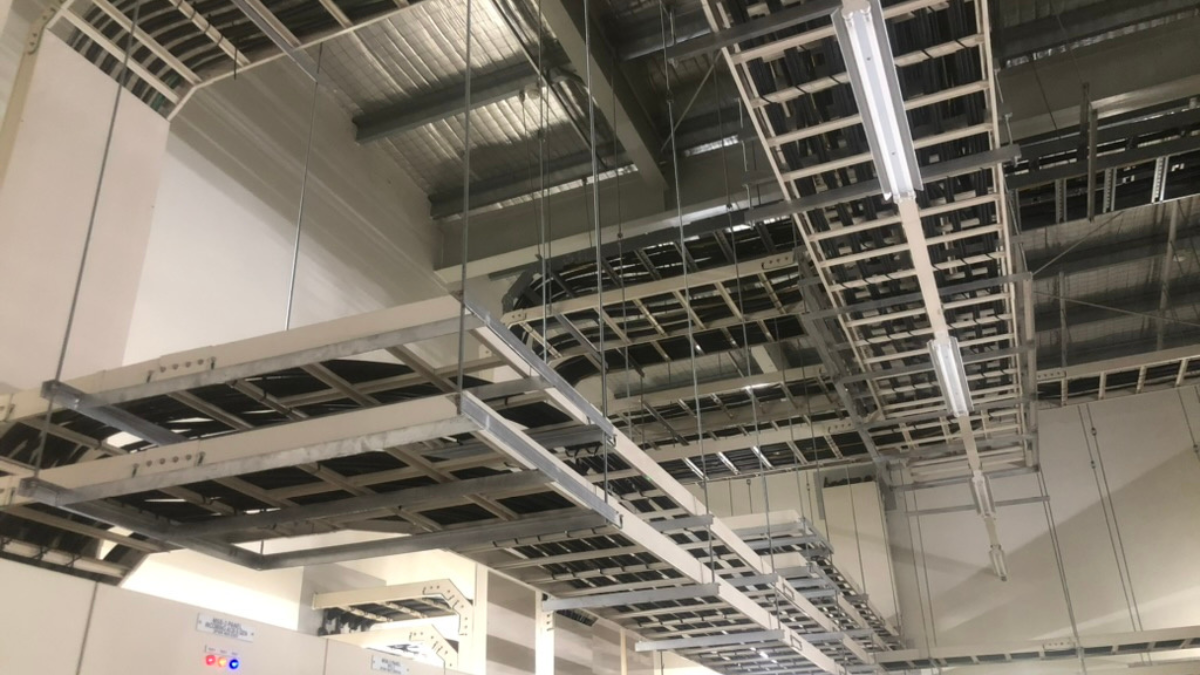

Tuyến có nhiều cáp điện lực

Các tuyến sử dụng cáp nguồn có kích thước lớn thường cần một hệ thống đỡ đủ chắc và thuận tiện cho việc bố trí cáp.

Kết cấu dạng thang cho phép cáp được đặt trực tiếp trên các thanh ngang và cố định theo từng đoạn.

Khu vực cần thông thoáng

Do phần lớn diện tích giữa các thanh ngang được để trống, thang cáp cho phép không khí lưu thông quanh tuyến tốt.

Đặc điểm này có thể hữu ích tại:

• Phòng máy.
• Tầng kỹ thuật.
• Nhà xưởng.
• Khu vực kỹ thuật của công trình.
• Một số tuyến ngoài trời.

Việc lựa chọn vẫn phải căn cứ vào điều kiện môi trường và yêu cầu của hệ thống.

Tuyến cần dễ kiểm tra và bảo trì

Kết cấu mở giúp kỹ thuật viên dễ quan sát tình trạng cáp. Khi cần bổ sung hoặc thay thế một đoạn cáp, việc tiếp cận tuyến thường thuận tiện.

Đây là một ưu điểm đáng cân nhắc với các hệ thống thường xuyên mở rộng hoặc thay đổi.

5. Khi nào nên dùng máng cáp?

Máng cáp phù hợp khi cần một bề mặt đỡ liên tục cho cáp hoặc cần kiểm soát cách bố trí tuyến theo dạng máng.

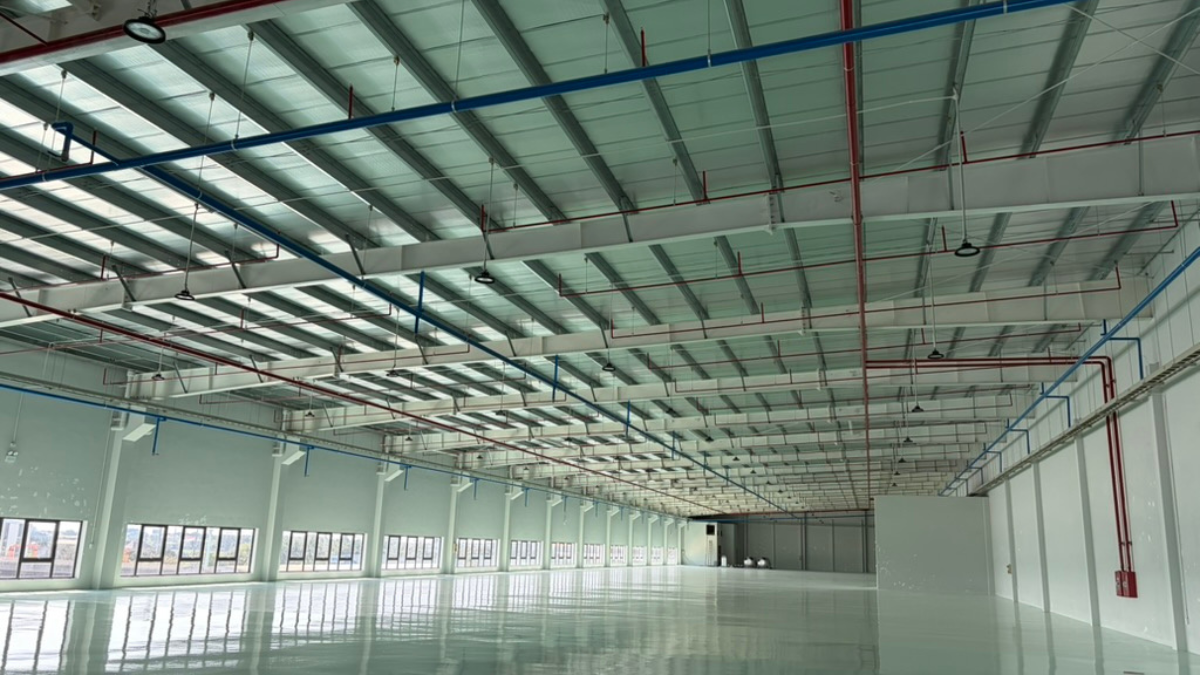

Tuyến cáp điều khiển và tín hiệu

Máng cáp có thể được sử dụng cho:

• Cáp điều khiển.
• Cáp tín hiệu.
• Cáp truyền thông.
• Cáp điện có kích thước phù hợp với thiết kế máng.

Tuy nhiên, nếu hệ thống có yêu cầu đặc biệt về nhiễu điện từ, việc lựa chọn máng cáp không nên chỉ dựa vào hình dạng. Cần xem xét loại cáp, phương án phân tuyến và yêu cầu EMC của hệ thống.

Khu vực cần quản lý cáp gọn

Đáy máng tạo thành một mặt phẳng để đặt và sắp xếp cáp. Điều này thuận tiện với những tuyến có nhiều dây hoặc cáp đường kính nhỏ cần bố trí theo nhóm.

Nếu cần che chắn, có thể sử dụng loại máng có nắp phù hợp.

Công trình yêu cầu hoàn thiện đồng bộ

Trong văn phòng, khu vực kỹ thuật trong tòa nhà hoặc những vị trí dễ quan sát, máng cáp có thể được lựa chọn khi yêu cầu về hình thức và cách bố trí tuyến được đặt cao.

Màu sơn, vật liệu và loại nắp có thể được lựa chọn theo thiết kế của công trình.

6. Cách chọn vật liệu cho thang cáp và máng cáp

Không có một loại vật liệu phù hợp cho tất cả môi trường.

Thép sơn tĩnh điện

Phù hợp với nhiều khu vực trong nhà và môi trường có mức độ ăn mòn không quá cao.

Ưu điểm của phương án này là bề mặt hoàn thiện đồng đều và có thể lựa chọn màu theo yêu cầu.

Thép mạ kẽm

Thép mạ kẽm có lớp kẽm bảo vệ bề mặt thép khỏi tác động của môi trường.

Phù hợp với nhiều hệ thống điện trong nhà tùy điều kiện môi trường.

Thép mạ kẽm nhúng nóng

Hot-Dip Galvanized Steel (HDG) thường được xem xét cho các tuyến ngoài trời hoặc môi trường có yêu cầu cao hơn về khả năng chống ăn mòn.

Việc lựa chọn cần dựa trên điều kiện môi trường thực tế và yêu cầu kỹ thuật của công trình.

Inox 304 và 316L

Inox có thể được lựa chọn tại những nơi yêu cầu khả năng chống ăn mòn cao hoặc yêu cầu vệ sinh bề mặt.

Inox 316L thường được xem xét trong những môi trường có tính ăn mòn cao hơn so với các môi trường thông thường. Việc chọn 304 hay 316L cần dựa trên tác nhân ăn mòn cụ thể.

7. Cách chọn kích thước thang cáp và máng cáp

Kích thước không nên chọn chỉ dựa trên diện tích cáp hiện tại.

Cần xem xét:

Số lượng cáp + đường kính cáp + cách bố trí + khả năng mở rộng + tải trọng.

Ví dụ, một tuyến có nhiều cáp đường kính lớn sẽ cần chiều rộng và chiều cao khác với tuyến chỉ chứa một nhóm cáp điều khiển.

Ngoài diện tích chứa cáp, cần kiểm tra khoảng cách giữa các giá đỡ. Khi khoảng cách này tăng, tải tác dụng lên từng nhịp cũng thay đổi và có thể ảnh hưởng đến độ võng của hệ thống.

Có nên chừa dự phòng?

Có.

Nhưng mức dự phòng cần được xác định theo yêu cầu của dự án, khả năng mở rộng hệ thống và phương án thiết kế. Con số 20–30% có thể dùng làm mức tham khảo trong một số trường hợp, nhưng không nên coi đó là yêu cầu bắt buộc cho mọi công trình.

8. Những lỗi thường gặp khi lựa chọn

Chỉ nhìn vào giá

Hai sản phẩm cùng kích thước chưa chắc có cùng giá trị sử dụng. Độ dày, vật liệu, lớp hoàn thiện, phụ kiện và khoảng cách giá đỡ đều có thể làm thay đổi chi phí.

Chọn kích thước vừa đủ

Một tuyến cáp được thiết kế sát kích thước ngay từ đầu sẽ khó bổ sung cáp về sau.

Nếu dự án có kế hoạch mở rộng, nên tính phần dự phòng ngay ở bước thiết kế.

Bỏ qua môi trường lắp đặt

Thang cáp sơn tĩnh điện dùng trong phòng kỹ thuật không nhất thiết phù hợp với tuyến đặt ngoài trời hoặc khu vực có tác nhân ăn mòn.

Vật liệu hoàn thiện cần được chọn dựa trên môi trường thực tế.

Không kiểm tra khoảng cách giá đỡ

Khoảng cách giá đỡ ảnh hưởng trực tiếp đến khả năng làm việc của thang và máng.

Một sản phẩm có độ dày phù hợp nhưng được lắp với khoảng cách giá đỡ không phù hợp vẫn có thể xảy ra võng hoặc biến dạng.

Nhầm thang cáp với máng cáp

Hai loại đều thuộc hệ thống đỡ và định tuyến cáp nhưng kết cấu khác nhau.

Cable Ladder có thanh ngang.

Cable Tray có đáy và thành máng.

Việc xác định đúng loại ngay từ đầu giúp quá trình lựa chọn vật liệu, phụ kiện và phương án lắp đặt rõ ràng hơn.

9. Nên chọn thang cáp hay máng cáp?

Không có câu trả lời rằng loại nào luôn tốt hơn.

Nếu tuyến cần kết cấu mở, thông thoáng và thuận tiện tiếp cận cáp, thang cáp là một phương án đáng xem xét.

Nếu tuyến cần bề mặt đỡ liên tục hoặc có nhu cầu kết hợp nắp che, máng cáp có thể phù hợp hơn.

Trong cả hai trường hợp, quyết định cuối cùng nên dựa trên:

• Loại và số lượng cáp.
• Tải trọng.
• Kích thước tuyến.
• Khoảng cách giá đỡ.
• Môi trường lắp đặt.
• Vật liệu và lớp hoàn thiện.
• Yêu cầu bảo vệ.
• Khả năng mở rộng hệ thống.
• Chi phí đầu tư và bảo trì.

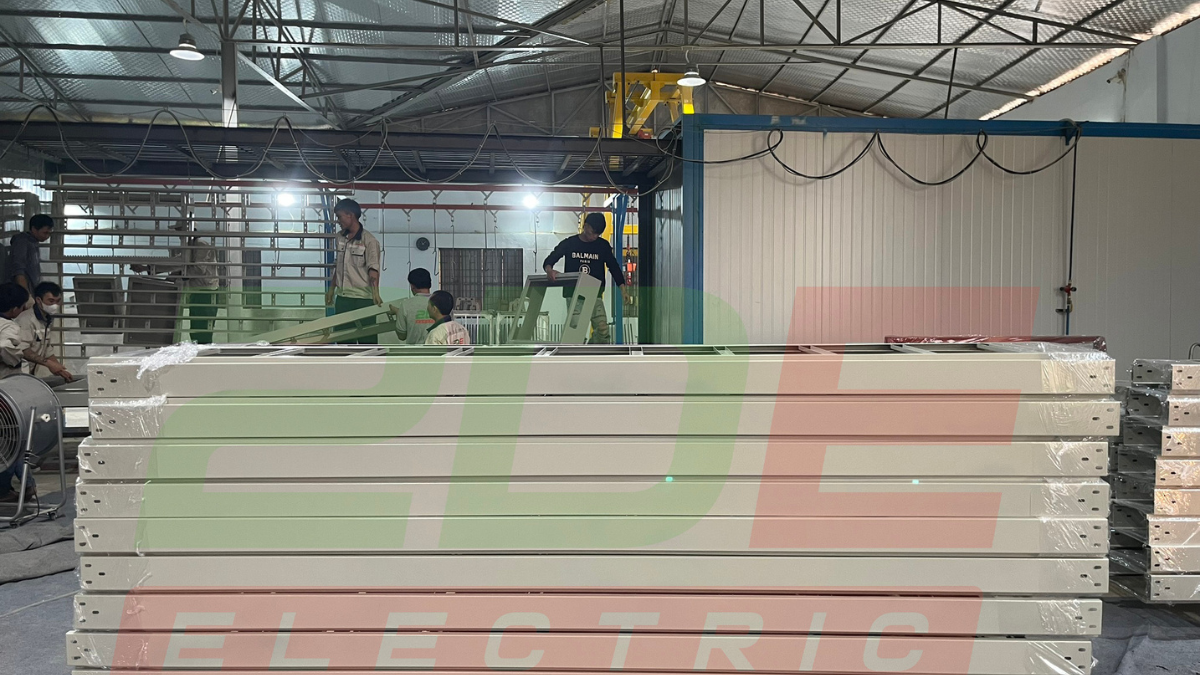

10. 2DE sản xuất thang cáp và máng cáp theo yêu cầu

Với những công trình có quy cách riêng, việc lựa chọn sản phẩm nên được thực hiện từ thông số của tuyến cáp thay vì chọn một kích thước có sẵn rồi điều chỉnh sau.

2DE sản xuất thang cáp, máng cáp và phụ kiện thang máng cáp theo kích thước, độ dày và vật liệu yêu cầu. Các phương án hoàn thiện có thể bao gồm sơn tĩnh điện, mạ kẽm và các vật liệu khác tùy điều kiện sử dụng.

Khi gửi yêu cầu báo giá, nên cung cấp tối thiểu:

• Loại sản phẩm: thang cáp hoặc máng cáp.
• Kích thước W × H.
• Chiều dài tuyến.
• Độ dày yêu cầu.
• Vật liệu hoặc phương án hoàn thiện.
• Môi trường lắp đặt.
• Số lượng.
• Yêu cầu về phụ kiện.

Những thông tin này giúp việc tư vấn quy cách và báo giá sát với nhu cầu thực tế hơn.

Kết luận

Thang cáp và máng cáp đều có chức năng đỡ và định tuyến cáp, nhưng kết cấu của hai loại khác nhau nên cách sử dụng cũng khác.

Thang cáp có kết cấu mở với các thanh ngang, phù hợp với những tuyến cần độ thông thoáng và khả năng tiếp cận cáp. Máng cáp có đáy và thành máng, thuận tiện khi cần một bề mặt đỡ liên tục hoặc kết hợp nắp che.

Khi lựa chọn, không nên chỉ dựa vào tên sản phẩm hoặc giá thành. Hãy bắt đầu từ loại cáp, tải trọng, kích thước tuyến, môi trường lắp đặt và khoảng cách giá đỡ. Từ các điều kiện đó mới xác định được loại sản phẩm, vật liệu và quy cách phù hợp.

Nếu bạn đang có bản vẽ hoặc bảng khối lượng thang máng cáp, có thể gửi kích thước, độ dày, số lượng và vật liệu yêu cầu để 2DE kiểm tra quy cách và báo giá theo từng hạng mục.
