An Toàn Điện Và Tiếp Địa Thang Máng Cáp: Hướng Dẫn Đầy Đủ Cho Kỹ Sư M&E

Một hệ thống thang máng cáp lắp đúng kích thước, đúng vật liệu, đúng khoảng cách giá đỡ vẫn có thể bị đơn vị nghiệm thu từ chối vì một lý do duy nhất: tiếp địa không liên tục. Đây không phải lỗi hiếm gặp. Với các công trình có nhiều điểm nối, điểm chuyển hướng, việc bỏ sót tiếp địa tại dù chỉ một vị trí cũng đủ để cả tuyến không đạt yêu cầu an toàn điện, và trong tình huống xấu nhất, tạo ra nguy cơ giật điện thực sự nếu có sự cố rò điện từ thiết bị đấu nối vào hệ thống.

Bài viết này trình bày đầy đủ về tiếp địa thang máng cáp: nguyên lý hoạt động, các phương pháp tiếp địa phổ biến, tiêu chuẩn cần đối chiếu, cách kiểm tra đạt chuẩn, và những vị trí dễ mất liên tục tiếp địa nhất trong thực tế thi công.

1. Vì sao tiếp địa thang máng cáp là yêu cầu an toàn bắt buộc

Thang máng cáp là kết cấu kim loại, và về nguyên tắc an toàn điện, mọi phần kim loại có khả năng tiếp xúc với con người trong một công trình có hệ thống điện đều cần được nối đất. Nếu một dây cáp đi trong thang máng cáp bị hỏng cách điện và rò điện ra vỏ kim loại, hệ thống tiếp địa sẽ tạo đường dẫn dòng điện an toàn xuống đất, kích hoạt thiết bị bảo vệ (cầu dao, aptomat chống rò) ngắt mạch trước khi có ai chạm vào và bị điện giật.

Nếu không có tiếp địa liên tục, toàn bộ thân thang máng cáp có thể trở thành vật mang điện áp nguy hiểm trong tình huống sự cố, trong khi bề ngoài vẫn trông hoàn toàn bình thường. Mọi hồ sơ thiết kế M&E và mọi đợt nghiệm thu an toàn điện đều yêu cầu bắt buộc phải có tiếp địa, không có ngoại lệ theo quy mô hay loại công trình.

2. Nguyên lý tiếp địa hệ thống thang máng cáp

Tiếp địa hệ thống thang máng cáp hoạt động theo nguyên lý tạo một đường dẫn điện trở thấp, liên tục từ mọi điểm trên hệ thống về điện cực tiếp địa của công trình. Đường dẫn này cần đảm bảo hai yêu cầu: điện trở đủ thấp để dòng sự cố có thể chạy qua đủ lớn nhằm kích hoạt thiết bị bảo vệ, và tính liên tục xuyên suốt để không có đoạn nào trên tuyến bị cách ly khỏi hệ thống tiếp địa chung.

Tính liên tục là yếu tố dễ bị phá vỡ nhất trong thực tế thi công. Một tuyến thang máng cáp dài hàng trăm mét, đi qua nhiều điểm nối, điểm chuyển hướng, chỉ cần một mối nối lỏng hoặc thiếu dây tiếp địa bổ sung tại một vị trí cũng có thể khiến toàn bộ đoạn phía sau vị trí đó mất kết nối với hệ thống tiếp địa chung, dù các đoạn khác vẫn hoàn toàn đạt yêu cầu.

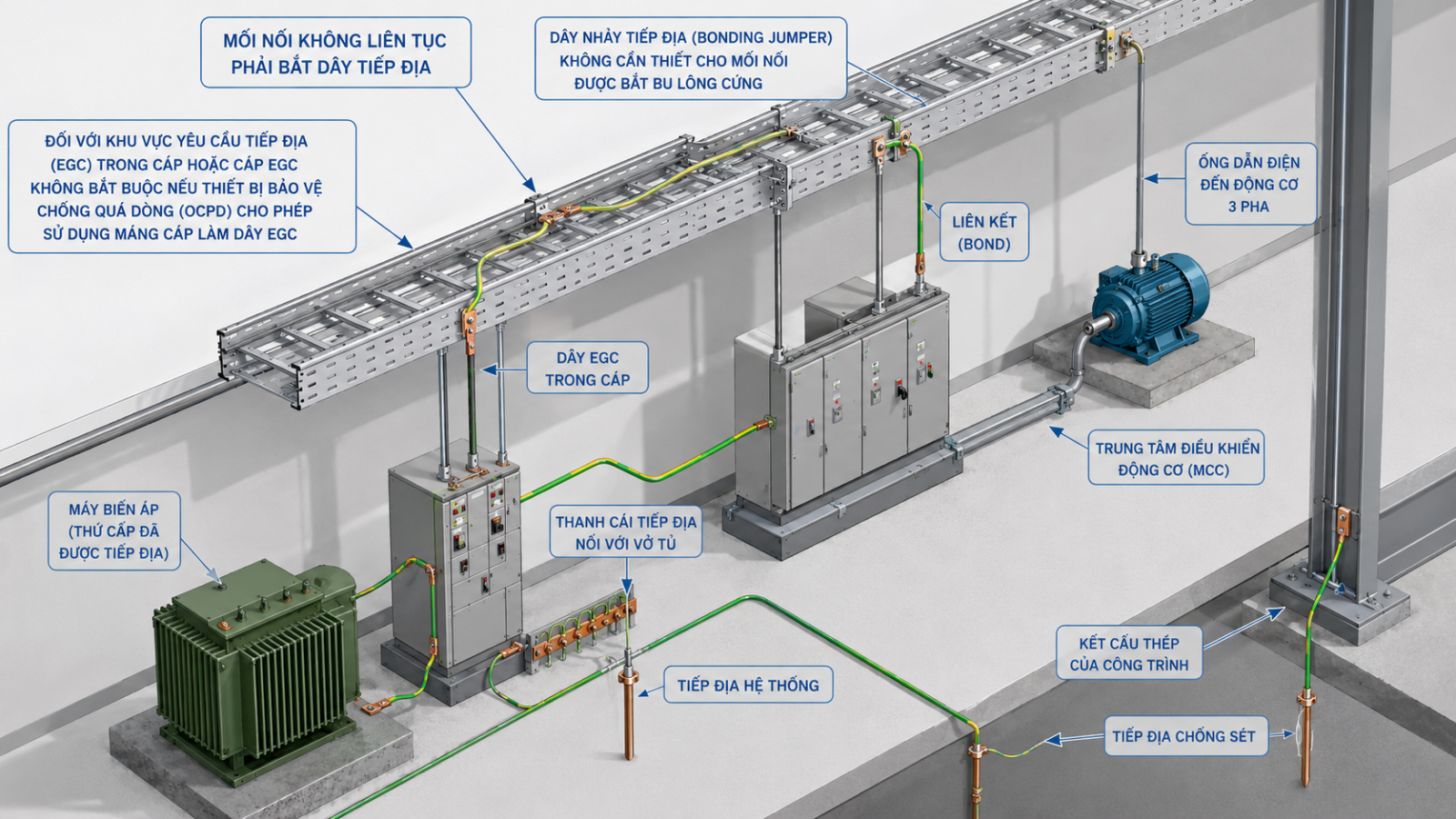

3. Các phương pháp tiếp địa phổ biến

Phương pháp thứ nhất dựa vào tính liên tục điện của bản thân kết cấu kim loại. Khi các đoạn thang máng cáp được nối bằng bát nối kim loại, siết chặt bulong, bản thân mối nối cơ khí đó có thể dẫn điện, tạo thành một phần của đường tiếp địa. Tuy nhiên phương pháp này phụ thuộc nhiều vào chất lượng mối nối và dễ suy giảm theo thời gian do oxy hóa bề mặt tiếp xúc, rung động làm lỏng bulong, hoặc lớp sơn tĩnh điện cách điện vô tình phủ lên bề mặt tiếp xúc tại mối nối.

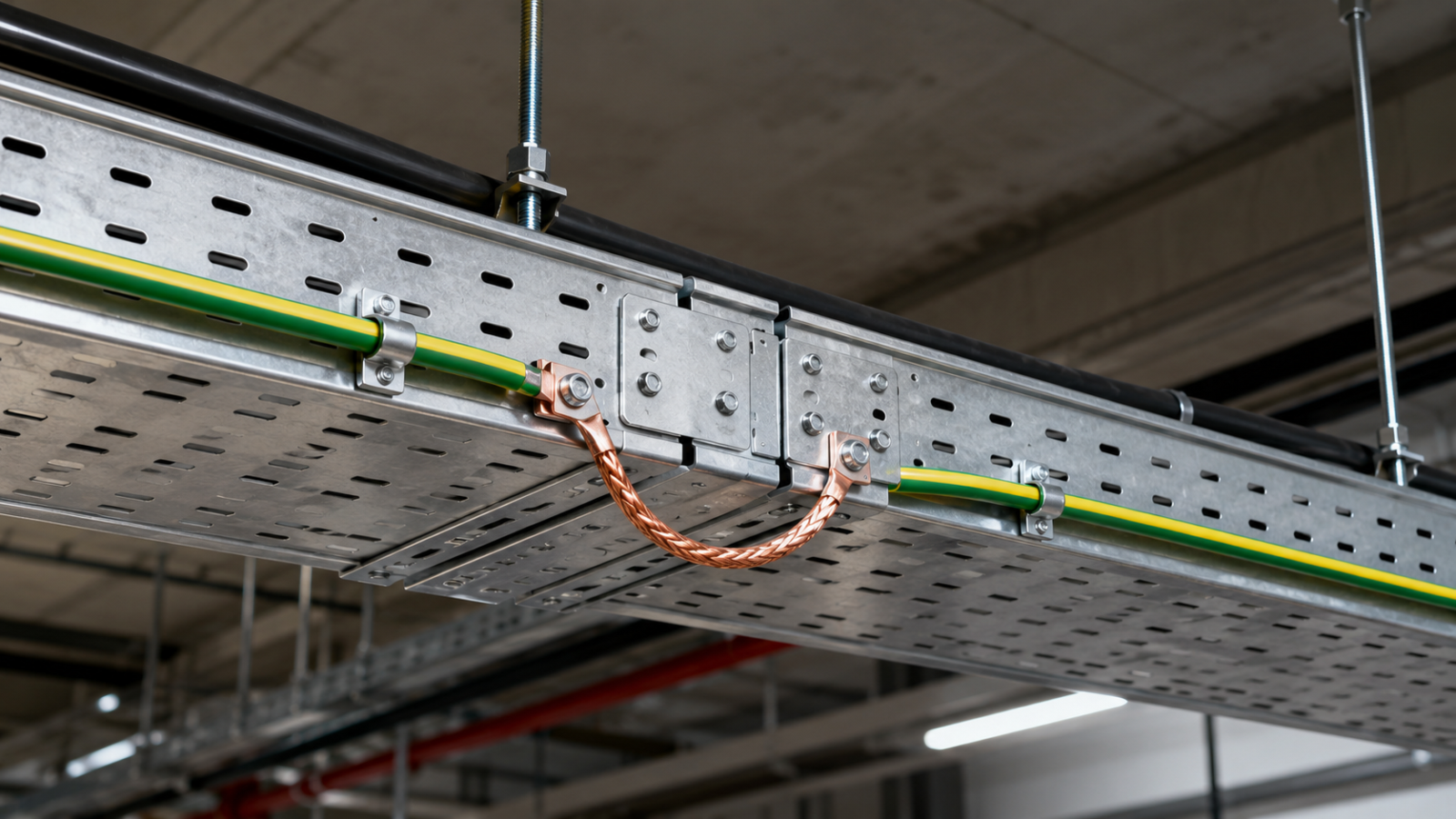

Phương pháp thứ hai dùng dây tiếp địa riêng, đấu nối trực tiếp giữa các đoạn thang máng cáp bằng dây đồng hoặc dây nhôm chuyên dụng, kèm kẹp tiếp địa siết chặt vào thân kim loại tại từng đoạn. Đây là phương pháp đáng tin cậy hơn, vì không phụ thuộc vào chất lượng mối nối cơ khí, và được khuyến nghị áp dụng bổ sung tại mọi điểm nối, điểm chuyển hướng dù đã có tiếp xúc kim loại qua bát nối.

Trong thực tế thi công chuyên nghiệp, hai phương pháp này thường được kết hợp: dùng bát nối kim loại cho liên kết cơ học thông thường, đồng thời bổ sung dây tiếp địa hoặc jumper tiếp địa tại mọi vị trí nối và chuyển hướng để đảm bảo tính liên tục không phụ thuộc hoàn toàn vào chất lượng mối nối cơ khí.

4. Tiêu chuẩn áp dụng cho tiếp địa thang máng cáp

Yêu cầu tiếp địa cho hệ thống thang máng cáp tại Việt Nam được quy định trong các quy chuẩn kỹ thuật quốc gia về an toàn điện, kết hợp với tiêu chuẩn quốc tế IEC 61537 về kết cấu và an toàn của hệ thống quản lý cáp. Các tiêu chuẩn này quy định yêu cầu chung về tính liên tục điện của hệ thống nối đất bảo vệ, dù không phải lúc nào cũng có một con số tiết diện dây tiếp địa cố định áp dụng cho mọi trường hợp.

Tiết diện dây tiếp địa thực tế thường được xác định dựa trên dòng sự cố lớn nhất có thể xảy ra trong hệ thống điện của công trình, thời gian tác động của thiết bị bảo vệ, và các hệ số an toàn theo tiêu chuẩn thiết kế điện của dự án. Đây là phần tính toán cần được thực hiện bởi kỹ sư thiết kế điện dựa trên toàn bộ đặc tính hệ thống, không chỉ riêng thông số của thang máng cáp.

Số hiệu tiêu chuẩn cụ thể áp dụng cho từng dự án cần được đối chiếu hiện hành tại thời điểm thiết kế, vì các quy định có thể được cập nhật theo từng thời kỳ. Khi lập hồ sơ nghiệm thu, nên yêu cầu đơn vị thiết kế điện xác nhận rõ tiêu chuẩn viện dẫn cho phần tiếp địa của công trình.

5. Bảng tham khảo tiết diện dây tiếp địa theo quy mô hệ thống

(Bảng mang tính tham khảo tổng quát để hình dung mức độ tương quan giữa quy mô hệ thống và tiết diện dây tiếp địa. Tiết diện chính xác bắt buộc phải được tính toán bởi kỹ sư thiết kế điện dựa trên dòng sự cố thực tế của từng công trình cụ thể, không áp dụng trực tiếp số liệu trong bảng này mà không qua tính toán.)

6. Cách kiểm tra và đo điện trở tiếp địa

Sau khi thi công, hệ thống tiếp địa cần được kiểm tra bằng thiết bị đo điện trở đất chuyên dụng, đo tại nhiều điểm trên tuyến, đặc biệt tại các vị trí xa điện cực tiếp địa nhất và tại các điểm nối, điểm chuyển hướng.

Ngoài đo điện trở, cần kiểm tra tính liên tục điện bằng cách đo điện trở giữa hai điểm bất kỳ trên hệ thống thang máng cáp, giá trị đo được cần đủ thấp để xác nhận không có đoạn nào bị cách ly khỏi hệ thống chung. Phép đo này đặc biệt quan trọng tại các mối nối đã lắp đặt lâu, vì oxy hóa bề mặt tiếp xúc theo thời gian có thể làm tăng điện trở tại các vị trí này dù ban đầu đạt yêu cầu.

Kết quả đo cần được lập thành biên bản, lưu trong hồ sơ nghiệm thu công trình, và nên thực hiện đo định kỳ sau khi đưa vào vận hành, đặc biệt với các công trình công nghiệp có rung động liên tục có thể làm lỏng dần các mối nối theo thời gian.

7. Những vị trí dễ mất liên tục tiếp địa nhất

Điểm nối giữa các đoạn thang máng cáp là vị trí phổ biến nhất, vì phụ thuộc vào chất lượng siết bulong tại bát nối, và có thể suy giảm dần theo thời gian do rung động hoặc oxy hóa bề mặt tiếp xúc.

Điểm chuyển hướng như co, tê, chữ thập thường có nhiều mối ghép hơn đoạn thẳng thông thường, làm tăng số lượng vị trí có nguy cơ mất liên tục trên cùng một đoạn ngắn.

Vị trí tiếp xúc giữa hai loại vật liệu khác nhau, ví dụ thân thang máng cáp mạ kẽm nhúng nóng nhưng phụ kiện nối bằng vật liệu khác lớp phủ, có thể tạo ra điện trở tiếp xúc cao hơn bình thường, ngoài nguy cơ ăn mòn điện hóa đã được đề cập ở các bài viết khác về phụ kiện thang máng cáp.

Bề mặt sơn tĩnh điện tại vị trí mối nối, nếu không được cạo bỏ lớp sơn cách điện trước khi lắp bát nối, có thể vô tình cách ly hai đoạn thang máng cáp về mặt điện dù vẫn liên kết chắc chắn về mặt cơ học.

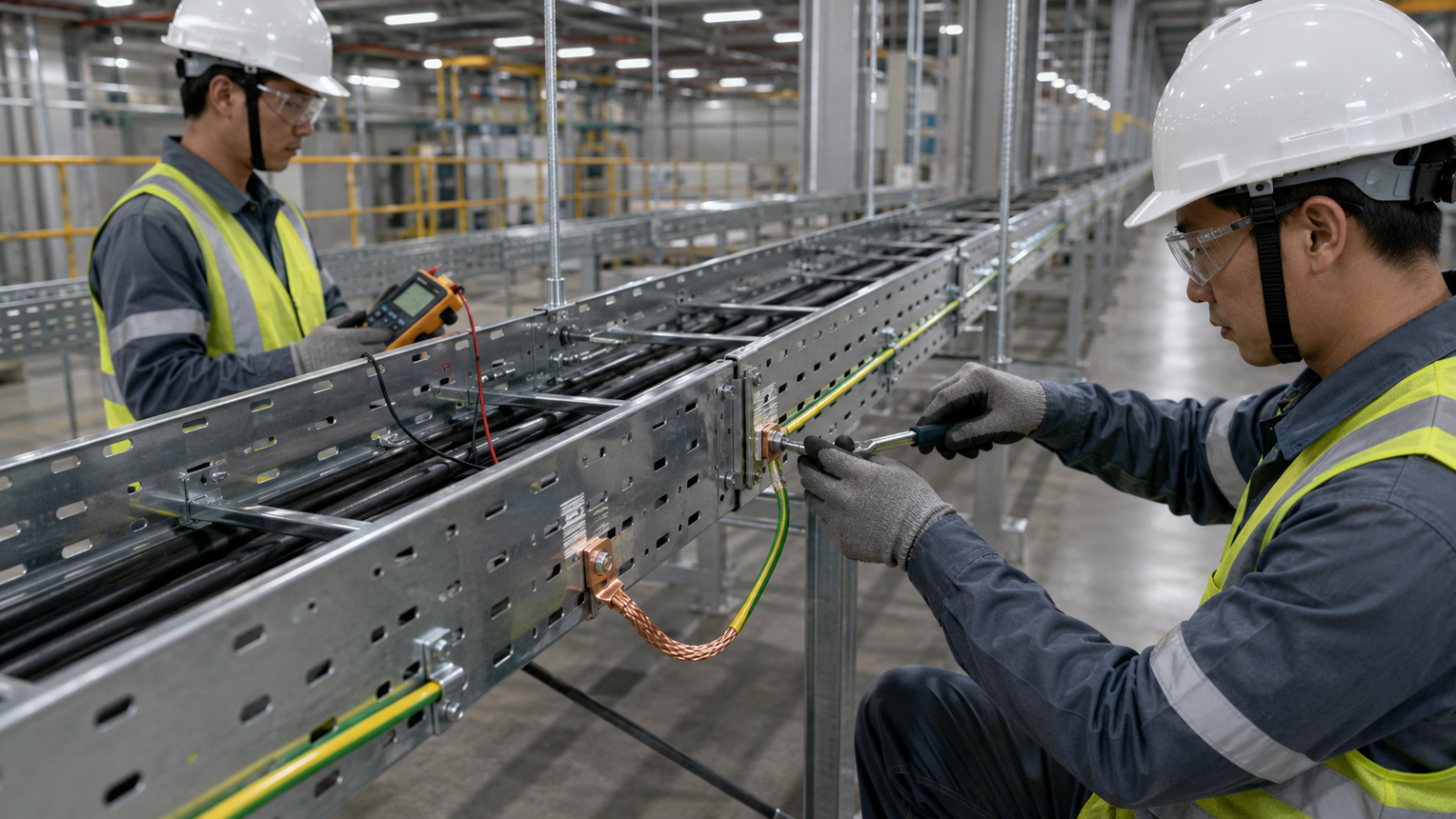

8. Quy trình thi công tiếp địa đúng chuẩn

Bước đầu tiên là xác định sơ đồ tiếp địa theo hồ sơ thiết kế điện, bao gồm vị trí điện cực tiếp địa chính của công trình và cách đấu nối hệ thống thang máng cáp vào sơ đồ đó.

Trong quá trình lắp đặt khung và thân thang máng cáp, cần lắp dây tiếp địa hoặc jumper tiếp địa tại mọi điểm nối, không chỉ dựa vào tiếp xúc kim loại qua bát nối. Tại các vị trí có lớp sơn tĩnh điện, cần cạo sạch lớp sơn tại bề mặt tiếp xúc trước khi lắp kẹp tiếp địa, đảm bảo tiếp xúc kim loại trực tiếp.

Sau khi hoàn thành lắp đặt, tiến hành đo điện trở tiếp địa và đo tính liên tục tại nhiều điểm như đã trình bày ở mục 6, ghi nhận kết quả vào biên bản nghiệm thu trước khi tiến hành xếp cáp và đưa hệ thống vào vận hành.

Với các công trình có tuyến thang máng cáp dài, nên chia thành từng đoạn để kiểm tra tiếp địa theo tiến độ thi công, thay vì chờ hoàn thành toàn bộ mới kiểm tra một lần, giúp phát hiện sớm các vị trí có vấn đề trước khi bị che khuất bởi cáp đã xếp lên trên.

9. Rủi ro khi tiếp địa không đạt chuẩn

Rủi ro trực tiếp nhất là nguy cơ điện giật cho người tiếp xúc với hệ thống thang máng cáp trong tình huống có sự cố rò điện từ thiết bị đấu nối vào tuyến, đặc biệt nguy hiểm tại các khu vực công nhân thường xuyên qua lại hoặc bảo trì.

Về mặt pháp lý và tiến độ dự án, hệ thống không đạt yêu cầu tiếp địa sẽ bị từ chối khi nghiệm thu an toàn điện, buộc phải khắc phục lại toàn bộ hoặc từng phần trước khi công trình được đưa vào sử dụng, gây phát sinh thời gian và chi phí đáng kể so với việc thi công đúng ngay từ đầu.

Với các công trình đã đưa vào vận hành mà tiếp địa suy giảm dần theo thời gian do các nguyên nhân đã nêu ở mục 7, rủi ro này thường không được phát hiện cho đến khi có sự cố xảy ra hoặc đến kỳ kiểm tra định kỳ. Vì vậy, đo kiểm tra định kỳ sau khi vận hành cần được thực hiện với cùng mức độ nghiêm túc như bước nghiệm thu ban đầu, không nên xem là thủ tục phụ có thể bỏ qua.

10. Những sai lầm thường gặp

Chỉ dựa vào tiếp xúc kim loại qua bát nối mà không lắp thêm dây tiếp địa hoặc jumper tiếp địa riêng, khiến hệ thống dễ mất liên tục theo thời gian khi mối nối cơ khí suy giảm.

Không cạo bỏ lớp sơn tĩnh điện tại bề mặt tiếp xúc trước khi lắp kẹp tiếp địa, dẫn đến lớp sơn cách điện vô tình ngăn cản dòng điện dù mối nối vẫn chắc chắn về mặt cơ học.

Chỉ đo điện trở tiếp địa tại một điểm duy nhất trên toàn tuyến, bỏ qua việc kiểm tra tính liên tục tại các điểm nối và điểm chuyển hướng khác trên hệ thống.

Sử dụng phụ kiện tiếp địa khác vật liệu, khác lớp phủ với thân thang máng cáp, làm tăng nguy cơ ăn mòn điện hóa và suy giảm chất lượng tiếp xúc tại đúng vị trí quan trọng nhất.

Không lập biên bản đo kiểm tra tiếp địa lưu vào hồ sơ nghiệm thu, khiến công trình thiếu chứng từ cần thiết khi cơ quan quản lý hoặc chủ đầu tư yêu cầu kiểm tra lại sau này.

Bỏ qua việc kiểm tra định kỳ sau khi đưa vào vận hành, đặc biệt với công trình công nghiệp có rung động liên tục có thể làm lỏng dần các mối nối tiếp địa theo thời gian.

11. Câu hỏi thường gặp

Thang máng cáp có bắt buộc phải tiếp địa không? Có. Tiếp địa liên tục toàn tuyến là yêu cầu bắt buộc theo quy định an toàn điện, áp dụng cho mọi công trình có hệ thống thang máng cáp.

Tiếp xúc kim loại qua bát nối có đủ để tiếp địa không cần thêm dây tiếp địa riêng không? Không nên chỉ dựa vào tiếp xúc kim loại qua bát nối. Nên bổ sung dây tiếp địa hoặc jumper tiếp địa tại mọi điểm nối để đảm bảo tính liên tục không phụ thuộc vào chất lượng mối nối cơ khí theo thời gian.

Làm sao biết hệ thống tiếp địa đã đạt yêu cầu? Cần đo điện trở tiếp địa và đo tính liên tục điện tại nhiều điểm trên tuyến bằng thiết bị chuyên dụng, kết quả cần được lập biên bản lưu hồ sơ nghiệm thu.

Tiết diện dây tiếp địa cho thang máng cáp là bao nhiêu? Không có một con số cố định áp dụng cho mọi trường hợp. Tiết diện cần được tính toán bởi kỹ sư thiết kế điện dựa trên dòng sự cố và đặc tính hệ thống điện cụ thể của từng công trình.

Có cần kiểm tra tiếp địa định kỳ sau khi công trình đã đưa vào vận hành không? Nên kiểm tra định kỳ, đặc biệt với công trình công nghiệp có rung động liên tục, vì các mối nối tiếp địa có thể suy giảm dần theo thời gian dù ban đầu đạt yêu cầu khi nghiệm thu.

12. Kết luận

Tiếp địa thang máng cáp không phải hạng mục có thể xử lý qua loa ở cuối quá trình thi công. Tính liên tục điện xuyên suốt toàn tuyến, đặc biệt tại các điểm nối và điểm chuyển hướng, quyết định trực tiếp mức độ an toàn thực tế của hệ thống, không chỉ là điều kiện để vượt qua nghiệm thu. Việc bổ sung dây tiếp địa riêng tại mọi điểm nối, xử lý đúng bề mặt tiếp xúc tại vị trí có lớp sơn tĩnh điện, và kiểm tra định kỳ sau khi vận hành là những bước không thể bỏ qua để đảm bảo hệ thống đạt yêu cầu an toàn lâu dài, không chỉ tại thời điểm nghiệm thu ban đầu.
