Thang Máng Cáp Là Gì? Hướng Dẫn Chọn Đúng Loại, Vật Liệu Và Nhà Cung Cấp

Thang máng cáp là tên gọi chung cho hai nhóm sản phẩm dùng để nâng đỡ và bảo vệ dây cáp điện trong công trình: thang cáp (cấu trúc hở, chịu tải lớn, phù hợp tuyến trục chính) và máng cáp (đáy kín hoặc đục lỗ, phù hợp tuyến nhánh cần bảo vệ khỏi bụi và nước). Việc chọn đúng loại, đúng vật liệu và đúng kích thước ngay từ đầu quyết định phần lớn chi phí và độ bền của hệ thống điện trong suốt vòng đời công trình.

Trang này là điểm bắt đầu để bạn tìm đúng thông tin mình cần, dù đang ở bước nào: mới tìm hiểu khái niệm, đang so sánh vật liệu, cần tra kích thước, hay đã sẵn sàng nhận báo giá.

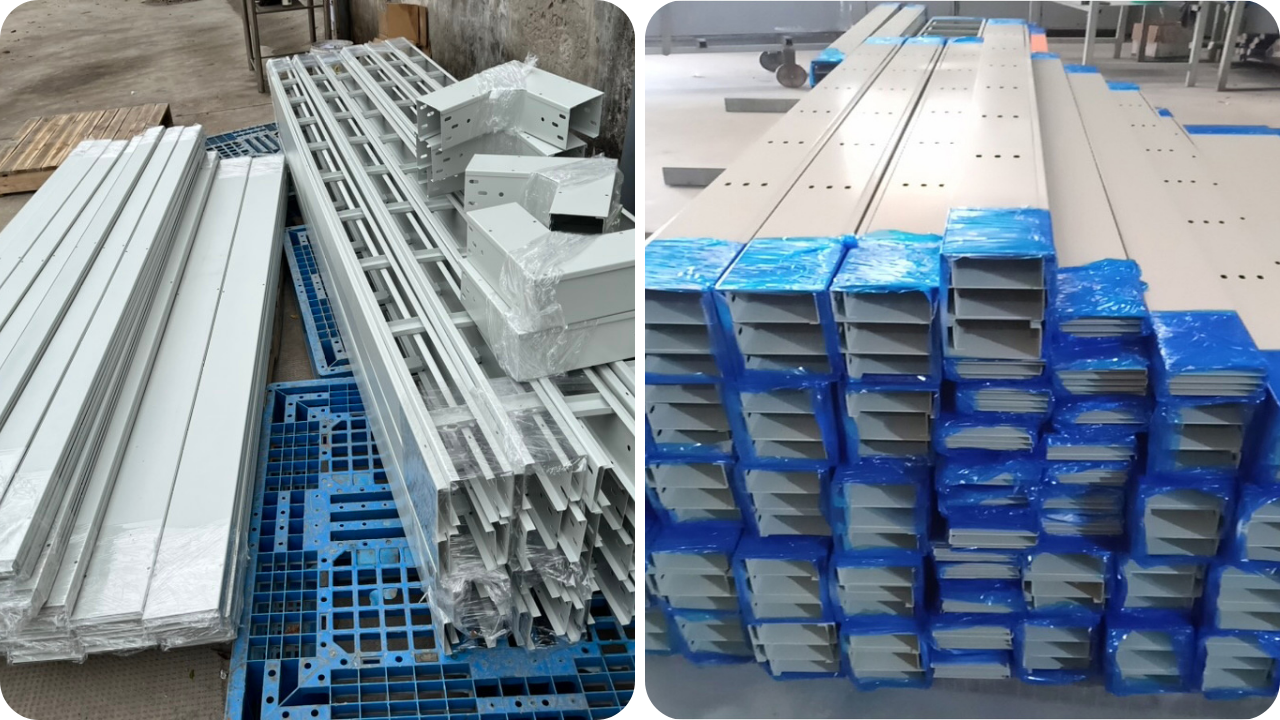

1. Thang máng cáp gồm những loại nào?

Thang máng cáp chia thành hai nhóm sản phẩm chính, khác nhau về cấu trúc và mục đích sử dụng.

Thang cáp có cấu trúc hở, gồm hai thanh dọc chịu lực liên kết với các thanh ngang tạo hình giống một chiếc thang. Cấu trúc này cho khả năng tản nhiệt tốt và chịu được tải trọng lớn, nên thường dùng cho tuyến trục chính mang nhiều cáp công suất lớn. Cấu tạo, phân loại và cách tính tải trọng đầy đủ được trình bày tại bài viết chuyên sâu về [thang cáp].

Máng cáp có đáy liền hoặc đục lỗ, tạo thành một khoang chứa cáp kín hơn về phía dưới. Khả năng bảo vệ cáp khỏi bụi và nước tốt hơn thang cáp, nhưng khả năng tản nhiệt kém hơn, phù hợp với tuyến nhánh mang ít cáp hơn. Bài viết chuyên sâu về [máng cáp điện] trình bày đầy đủ các phân loại và ứng dụng của nhóm sản phẩm này.

Trong thực tế, phần lớn công trình dùng kết hợp cả hai: thang cáp cho tuyến trục chính, máng cáp cho các tuyến nhánh phân phối đến từng khu vực.

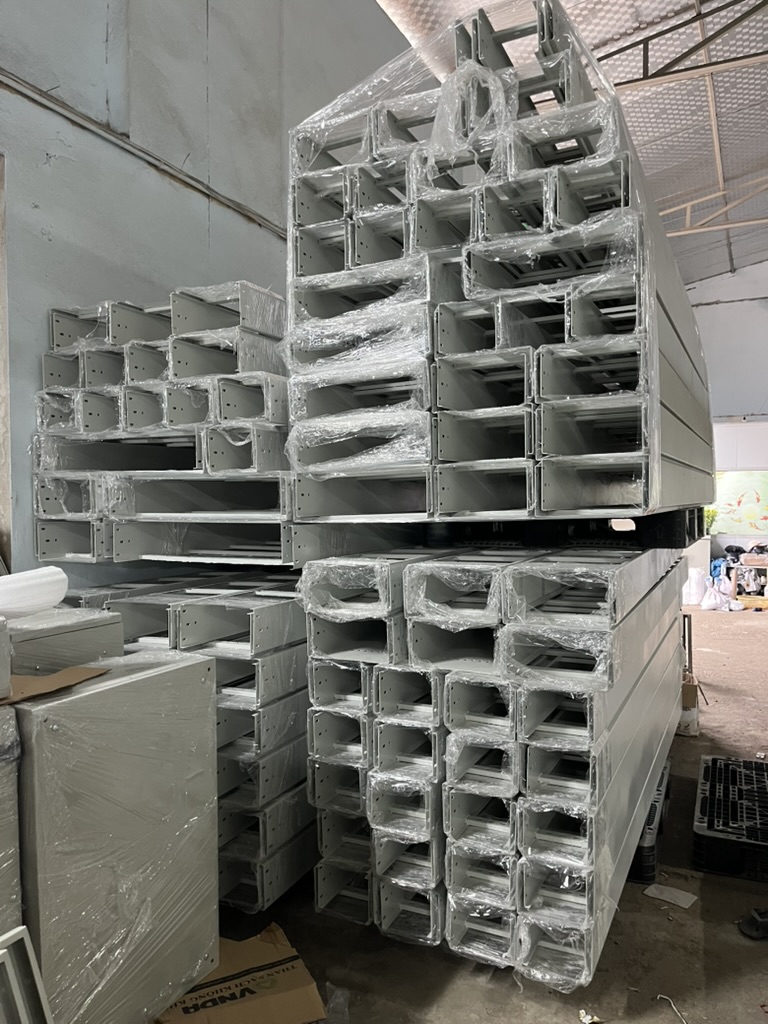

2. Nên chọn thang cáp hay máng cáp?

Ba tiêu chí quyết định: số lượng cáp trên tuyến, yêu cầu tản nhiệt, và mức độ cần bảo vệ khỏi bụi hoặc nước.

Đây là bảng so sánh rút gọn để định hướng nhanh. Bảng phân tích đầy đủ theo từng trường hợp sử dụng cụ thể có tại bài viết riêng về cách phân biệt thang cáp và máng cáp.

3. Vật liệu và lớp phủ phổ biến

Bốn nhóm vật liệu chính, mỗi nhóm phù hợp một điều kiện môi trường khác nhau:

• Sơn tĩnh điện: chi phí thấp nhất, phù hợp công trình trong nhà, khô ráo.
• Mạ kẽm nhúng nóng: chống ăn mòn cao, phủ đều cả mối hàn, phù hợp ngoài trời và môi trường ẩm.
• Mạ kẽm điện phân (mạ kẽm thường): mức trung gian giữa hai lựa chọn trên, phù hợp môi trường trong nhà có độ ẩm cao hơn thông thường.
• Inox 304: chống ăn mòn và dễ vệ sinh, dùng cho nhà máy thực phẩm, dược phẩm, hoặc môi trường ăn mòn nhẹ.

Mỗi loại vật liệu có bài phân tích riêng theo từng sản phẩm (thang cáp mạ kẽm nhúng nóng, máng cáp sơn tĩnh điện, máng cáp inox 304...), vì cùng một loại vật liệu nhưng áp dụng cho thang cáp hay máng cáp sẽ có lưu ý kỹ thuật khác nhau, đặc biệt tại các vị trí mối hàn.

4. Kích thước tiêu chuẩn

Kích thước thang máng cáp được xác định bởi ba thông số: chiều rộng, chiều cao thành hoặc thanh, và độ dày tôn. Dải kích thước phổ biến trên thị trường trải từ 50x50mm cho tuyến tín hiệu nhỏ đến 1000x200mm cho tuyến trục chính công nghiệp tải lớn.

Chọn sai kích thước, đặc biệt là quên tính hệ số dự phòng cho nhu cầu mở rộng sau này, là lỗi phổ biến nhất khiến công trình phải đặt bù hàng giữa chừng. Bảng tra cứu đầy đủ và công thức tính kích thước theo tải cáp thực tế có tại bài viết về kích thước thang máng cáp tiêu chuẩn, cùng các bài riêng cho từng kích thước cụ thể như máng cáp 100x50 và máng cáp 50x50.

5. Tiêu chuẩn kỹ thuật cần đối chiếu

Hệ thống thang máng cáp tại Việt Nam thường được thiết kế dựa trên tiêu chuẩn quốc tế IEC 61537 về kết cấu và tải trọng, kết hợp với TCVN về vật liệu và lớp phủ bảo vệ, cùng quy chuẩn an toàn điện quốc gia về yêu cầu tiếp địa liên tục.

Tiếp địa là yêu cầu bắt buộc cho mọi kích thước, không phân biệt tải trọng cao hay thấp, và là nguyên nhân phổ biến khiến công trình không đạt nghiệm thu nếu bị bỏ sót tại các điểm nối. Xem chi tiết đầy đủ về nguyên lý và cách kiểm tra tại bài viết về an toàn điện và tiếp địa thang máng cáp, cùng hai bài chuyên sâu về tiêu chuẩn TCVN thang cáp và tiêu chuẩn lắp đặt máng cáp điện.

6. Báo giá thang máng cáp

Giá thang máng cáp phụ thuộc vào bốn yếu tố: kích thước, độ dày tôn, loại vật liệu và lớp phủ, và số lượng đặt hàng. Vì hai sản phẩm có cấu trúc và định mức vật liệu khác nhau, bảng giá được tách riêng theo từng nhóm để dễ tra cứu và so sánh chính xác:

• Bảng giá đầy đủ theo kích thước cho thang cáp
• Bảng giá đầy đủ theo kích thước cho máng cáp

Giá thép và kẽm nguyên liệu biến động theo từng giai đoạn, nên các bảng giá tham khảo cần được xác nhận lại tại thời điểm đặt hàng thực tế thay vì áp dụng cố định.

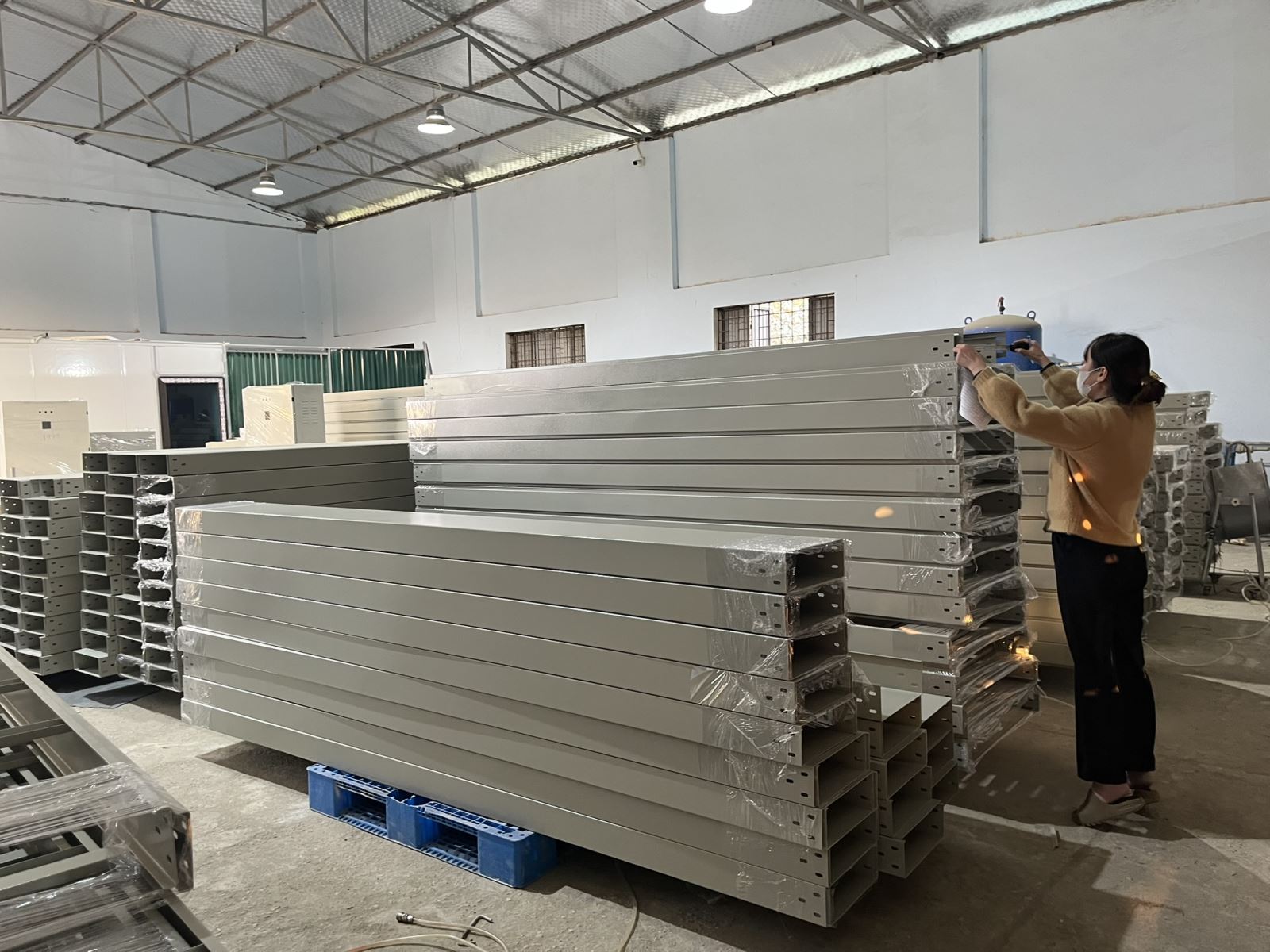

7. Ứng dụng theo loại công trình

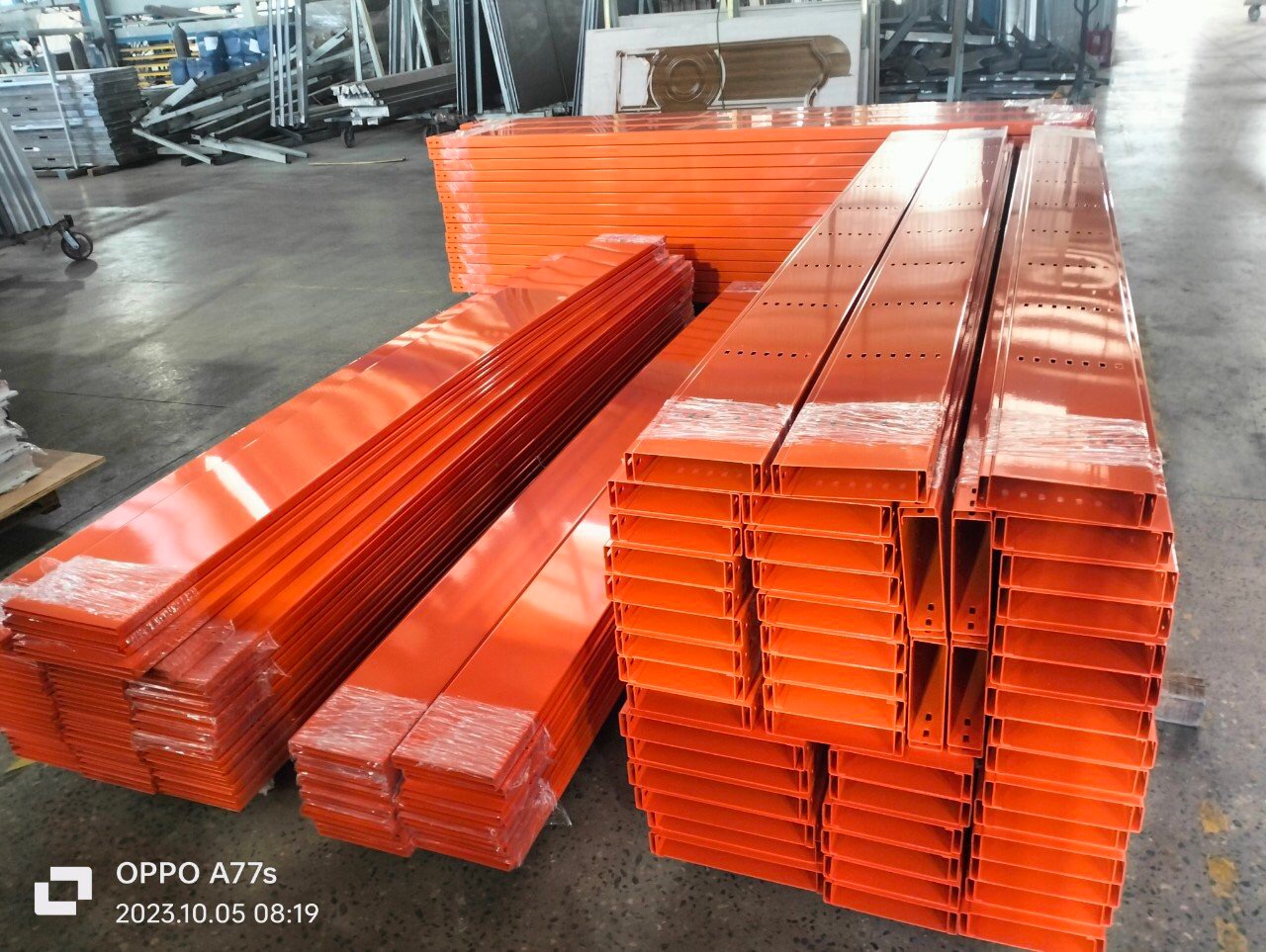

Nhà xưởng và khu công nghiệp có yêu cầu khác biệt rõ rệt so với công trình dân dụng: tải trọng cáp lớn hơn, có thêm tải trọng động từ rung chấn máy móc, và môi trường nhiều bụi hoặc độ ẩm cao hơn. Hướng dẫn chọn loại, vật liệu và kích thước riêng cho nhà xưởng có tại bài viết về thang máng cáp cho nhà xưởng.

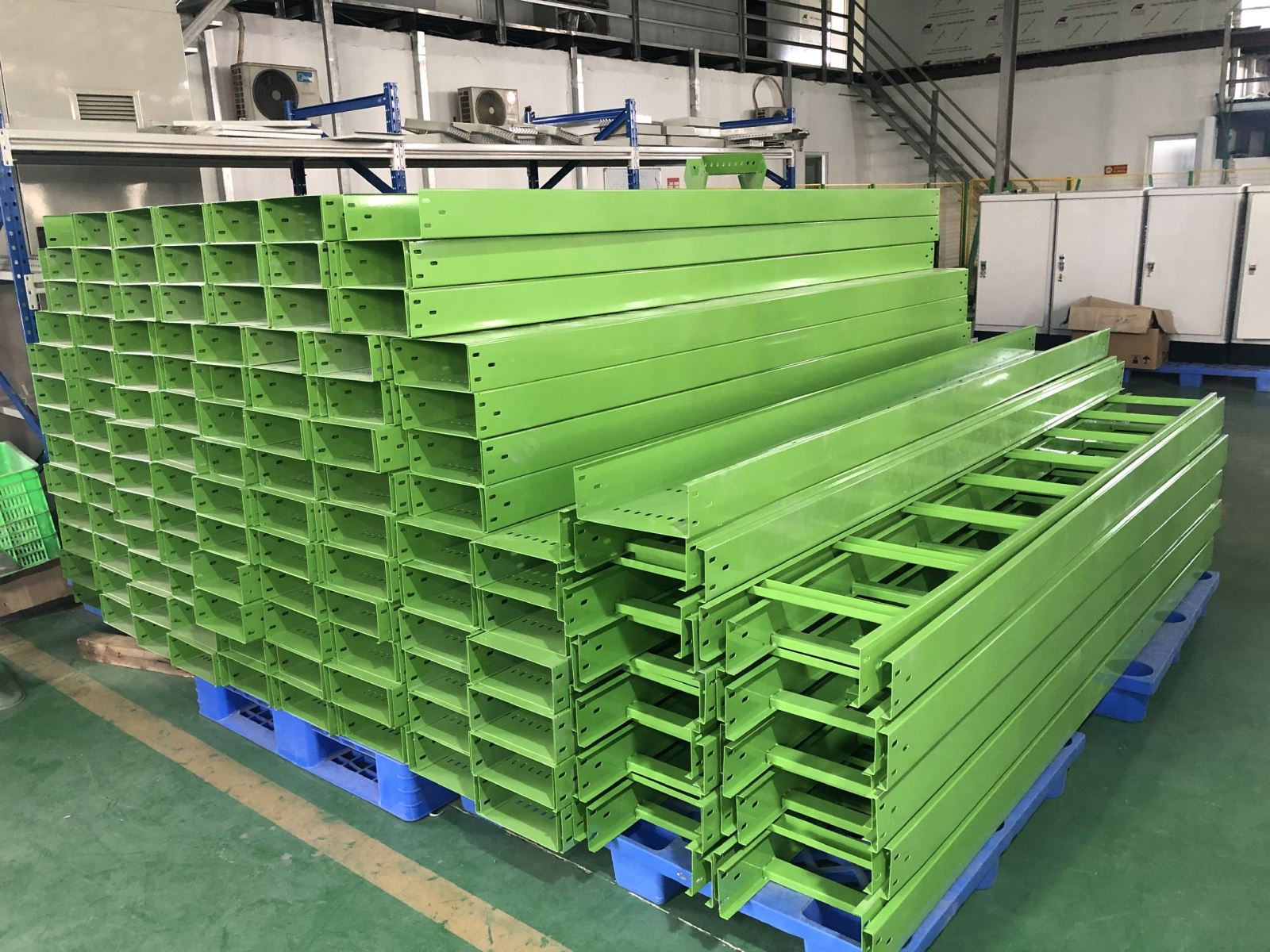

Với các công trình dân dụng, thương mại như văn phòng, chung cư, trung tâm mua sắm, yêu cầu thường nghiêng về tính thẩm mỹ và chi phí hợp lý hơn là tải trọng cực đại, phù hợp với sơn tĩnh điện hoặc mạ kẽm điện phân cho phần lớn tuyến nhánh.

8. Vì sao nên chọn nhà sản xuất trực tiếp

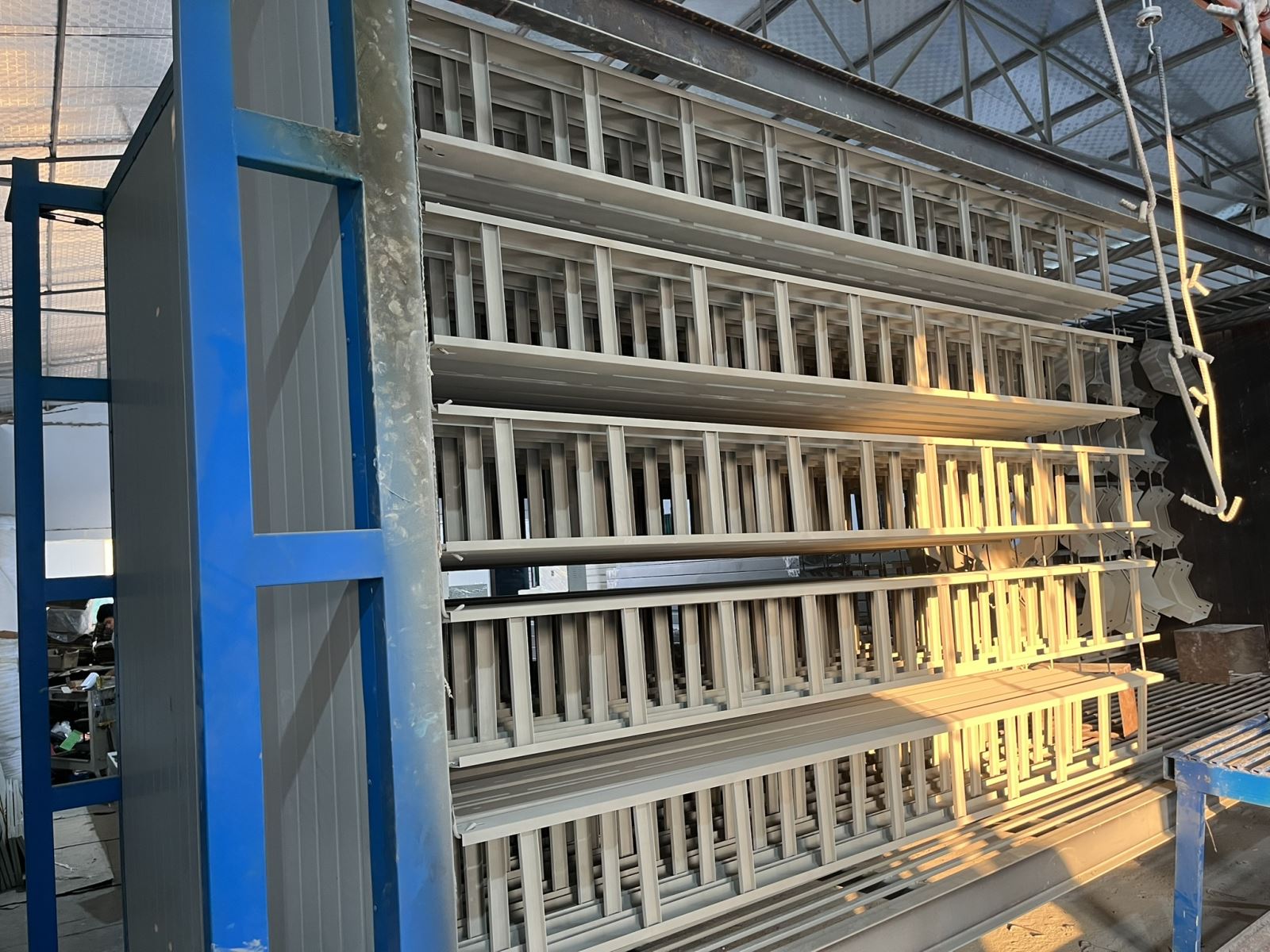

Đặt hàng qua đơn vị thương mại trung gian thường kéo theo thời gian chờ lâu hơn khi cần kích thước phi tiêu chuẩn, và giá thành cao hơn do cộng thêm chi phí trung gian. 2DE Việt Nam sản xuất trực tiếp thang cáp, máng cáp và phụ kiện đồng bộ tại nhà máy riêng ở Km16+390 Đại lộ Thăng Long, xã Quốc Oai, TP. Hà Nội, với dây chuyền cắt, đột lỗ và xử lý bề mặt khép kín.

Tìm hiểu chi tiết về năng lực sản xuất tại bài viết về quy trình sản xuất thang máng cáp và giới thiệu nhà sản xuất thang máng cáp tại Hà Nội.

9. Câu hỏi thường gặp

Thang máng cáp dùng để làm gì? Dùng để nâng đỡ, sắp xếp và bảo vệ dây cáp điện trong công trình, thay thế việc đi dây trực tiếp trên trần hoặc tường vốn khó quản lý và không an toàn khi số lượng cáp lớn.

Thang cáp và máng cáp có thể dùng thay thế cho nhau không? Có thể trong một số trường hợp tải nhẹ, nhưng không khuyến nghị thay thế hoàn toàn vì hai loại có khả năng chịu tải và tản nhiệt khác nhau đáng kể.

Kích thước nào phổ biến nhất trên thị trường? 200x100 và 300x100 là hai kích thước phổ biến nhất cho cả thang cáp và máng cáp, phù hợp với phần lớn công trình dân dụng và công nghiệp nhẹ.

Có thể đặt gia công kích thước hoặc vật liệu riêng theo bản vẽ không? Có. Các nhà sản xuất trực tiếp như 2DE có thể gia công theo bản vẽ và yêu cầu riêng của từng công trình, khác với đơn vị thương mại chỉ bán các kích thước có sẵn.

10. Ba điều cần nhớ trước khi đặt hàng

Điều 1 — Xác định đúng loại trước khi xác định kích thước. Chọn nhầm giữa thang cáp và máng cáp cho cùng một tuyến thường tốn kém hơn nhiều so với việc mất thêm thời gian so sánh ngay từ đầu.

Điều 2 — Vật liệu cần khớp với môi trường lắp đặt thực tế, không phải với mức giá thấp nhất. Chênh lệch giữa sơn tĩnh điện và mạ kẽm nhúng nóng thường nhỏ hơn nhiều so với chi phí sửa chữa khi chọn sai vật liệu cho môi trường ẩm hoặc ngoài trời.

Điều 3 — Luôn tính hệ số dự phòng khi chọn kích thước, và luôn yêu cầu tiếp địa liên tục bất kể quy mô tuyến. Đây là hai lỗi lặp lại nhiều nhất trong thực tế thi công, và đều có thể phòng tránh hoàn toàn bằng cách kiểm tra kỹ trước khi lắp đặt.

11. Nguồn tham khảo

Bạn cần tư vấn chọn đúng loại, vật liệu và kích thước thang máng cáp cho công trình của mình? Liên hệ đội kỹ thuật 2DE Việt Nam qua hotline/Zalo để được tư vấn miễn phí và nhận báo giá chi tiết trong ngày.
