Thang Máng Cáp Cho Nhà Xưởng: Hướng Dẫn Chọn Đúng Từ Loại Đến Tiêu Chuẩn Lắp Đặt

Chọn thang máng cáp cho nhà xưởng không giống chọn cho một tòa văn phòng. Tải trọng cáp lớn hơn, môi trường nhiều bụi và rung chấn từ máy móc, đôi khi còn có hóa chất hoặc độ ẩm cao tùy ngành sản xuất. Không ít công trình chọn đúng kích thước trên bản vẽ nhưng sai vật liệu, hoặc chọn đúng vật liệu nhưng sai loại (thang cáp thay vì máng cáp, hoặc ngược lại), dẫn đến hệ thống bị võng sau vài tháng vận hành, hoặc không đạt yêu cầu khi đơn vị PCCC đến nghiệm thu.

Bài viết này đi từ quyết định cơ bản nhất (thang cáp hay máng cáp) đến từng chi tiết kỹ thuật: vật liệu theo môi trường, cách tính kích thước và tải trọng, tiêu chuẩn cần đối chiếu, quy trình lắp đặt đúng chuẩn, và những sai lầm phổ biến khiến nhà máy phải sửa lại hệ thống sau khi đã đưa vào vận hành.

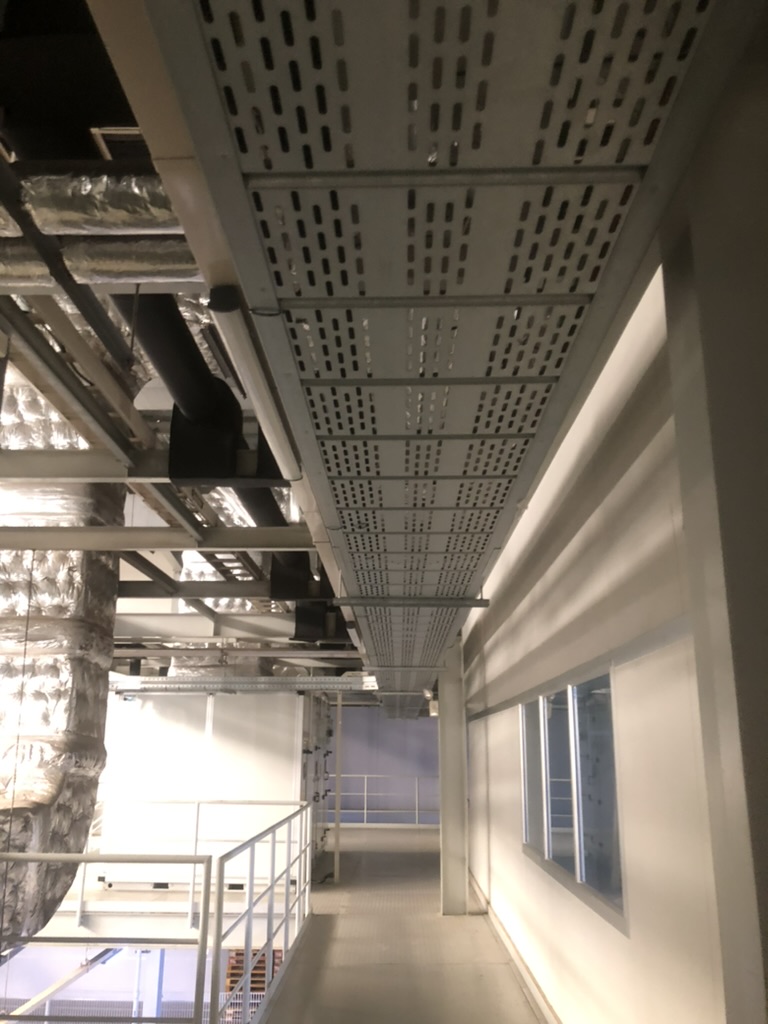

1. Đặc thù nhà xưởng ảnh hưởng thế nào đến việc chọn thang máng cáp

Nhà xưởng khác công trình dân dụng ở 4 điểm chính, và mỗi điểm đều tác động trực tiếp đến việc chọn loại, vật liệu, kích thước thang máng cáp.

Tải trọng cáp trong nhà xưởng thường lớn hơn nhiều lần so với văn phòng, vì phải cấp điện cho hệ thống máy móc sản xuất, tủ điều khiển, động cơ công suất lớn. Một tuyến cáp trục chính trong nhà máy có thể mang hàng chục sợi cáp tiết diện lớn, khác hẳn một tuyến cáp chiếu sáng trong tòa nhà văn phòng.

Rung chấn từ máy móc vận hành liên tục tạo ra tải trọng động, ngoài tải trọng tĩnh thông thường. Hệ thống giá đỡ và mối nối cần được tính toán để chịu được cả hai loại tải trọng này, không chỉ trọng lượng cáp khi đứng yên.

Môi trường bụi công nghiệp, và tùy ngành sản xuất còn có hóa chất, hơi ẩm hoặc nhiệt độ cao, đòi hỏi vật liệu và lớp phủ bảo vệ khác với công trình dân dụng thông thường.

Không gian trần nhà xưởng thường cao và thoáng hơn, cho phép sử dụng thang cáp kích thước lớn mà không bị giới hạn bởi trần kỹ thuật thấp như ở chung cư hay văn phòng.

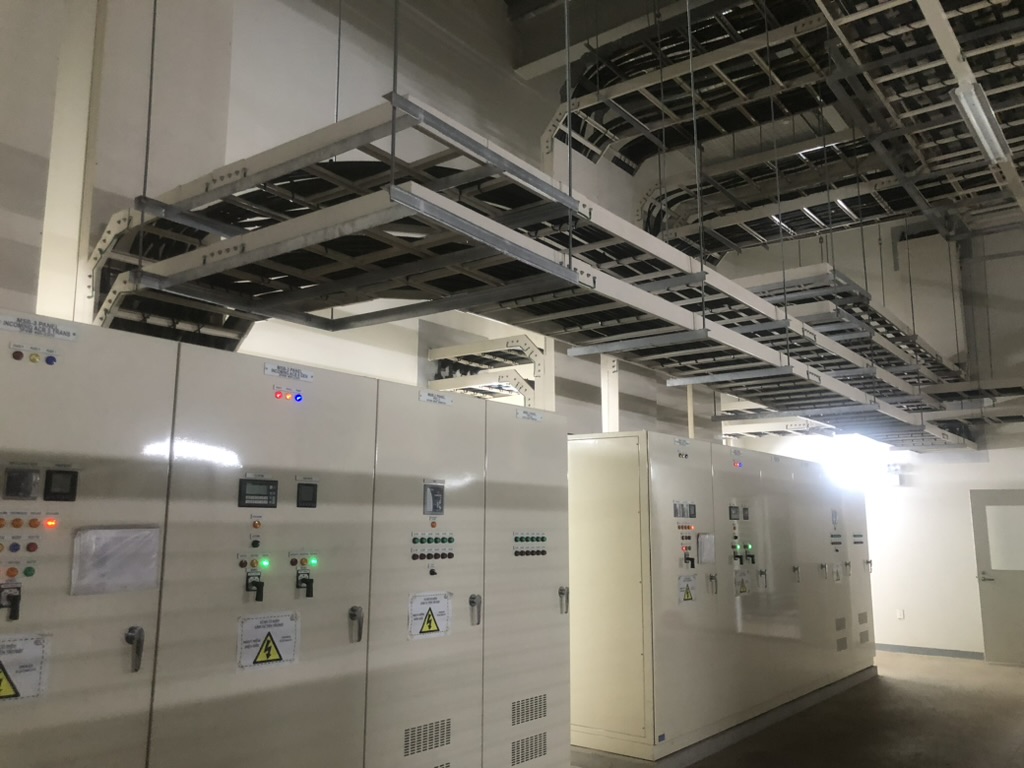

2. Nên dùng thang cáp hay máng cáp cho nhà xưởng?

Đây là quyết định đầu tiên và quan trọng nhất, và cần dựa trên ba tiêu chí cụ thể: số lượng cáp trên tuyến, yêu cầu tản nhiệt, và mức độ bảo vệ khỏi bụi hoặc nước cần thiết cho khu vực lắp đặt.

Khuyến nghị theo từng trường hợp sử dụng:

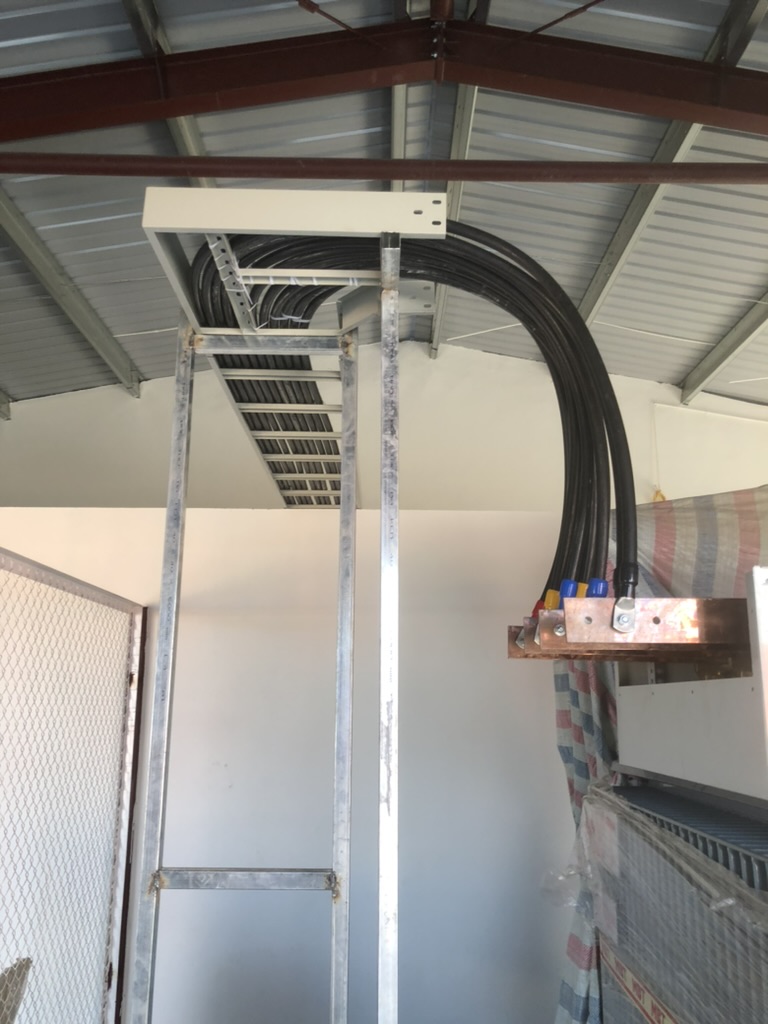

Tuyến trục chính mang nhiều cáp công suất lớn từ trạm biến áp đến các khu vực sản xuất nên dùng thang cáp, nhờ khả năng chịu tải và tản nhiệt tốt hơn — đặc biệt quan trọng khi nhiều cáp công suất lớn đặt gần nhau có thể sinh nhiệt đáng kể nếu không được tản nhiệt tốt.

Các tuyến nhánh dẫn đến từng máy, từng tủ điện riêng lẻ thường có số lượng cáp ít hơn, nên máng cáp đủ dùng và tiết kiệm chi phí hơn so với thang cáp cùng kích thước.

Khu vực cần bảo vệ cáp tín hiệu, cáp điều khiển khỏi bụi kim loại hoặc dầu mỡ, thường gặp trong xưởng cơ khí, gia công, nên chọn máng cáp có nắp thay vì thang cáp dạng hở.

Trong thực tế, phần lớn nhà xưởng dùng kết hợp cả hai: thang cáp cho tuyến trục chính, máng cáp cho các tuyến nhánh phân phối đến từng khu vực sản xuất. Đây không phải sự thỏa hiệp, mà là cách phối hợp tối ưu chi phí và hiệu quả kỹ thuật cho từng đoạn tuyến khác nhau.

3. Chọn vật liệu và lớp phủ phù hợp với môi trường nhà xưởng

Khu vực khô ráo, ít bụi hóa chất phù hợp với sơn tĩnh điện, có chi phí thấp hơn và đủ độ bền trong điều kiện ổn định. Đây thường là lựa chọn cho khu vực văn phòng trong xưởng, khu vực lắp ráp nhẹ không tiếp xúc hóa chất hoặc độ ẩm cao.

Với khu vực có độ ẩm cao, gần khu xử lý nước, hoặc một phần hệ thống lắp ngoài trời, mạ kẽm nhúng nóng là lựa chọn phù hợp hơn. Lớp mạ kẽm nhúng nóng phủ đều cả các mối hàn nhờ nhúng toàn bộ sản phẩm vào bể kẽm nóng chảy, khác với sơn tĩnh điện vốn phụ thuộc vào tay nghề xử lý bề mặt thủ công tại từng vị trí, đặc biệt quan trọng với thang cáp vì cấu trúc có nhiều mối hàn hơn máng cáp.

Riêng khu vực sản xuất thực phẩm, dược phẩm hoặc hóa chất, nơi yêu cầu vệ sinh công nghiệp cao hoặc tiếp xúc hóa chất ăn mòn mạnh, cần dùng inox 304 hoặc inox 316 tùy mức độ ăn mòn của môi trường. Inox 316 có khả năng chống ăn mòn cao hơn 304, phù hợp với môi trường có clo hoặc hóa chất ăn mòn mạnh, nhưng có giá thành cao hơn đáng kể.

Với nhà xưởng có nhiều khu vực khác điều kiện môi trường, hoàn toàn có thể phối hợp nhiều loại vật liệu trên cùng một hệ thống: mạ kẽm nhúng nóng cho tuyến ngoài trời, sơn tĩnh điện cho khu vực văn phòng trong xưởng, inox cho khu vực sản xuất yêu cầu vệ sinh cao. Điều quan trọng là đảm bảo phụ kiện đi kèm (bát nối, ty treo) cũng cùng loại vật liệu và lớp phủ với thân thang/máng tại từng đoạn, tránh hiện tượng ăn mòn điện hóa khi hai kim loại khác lớp phủ tiếp xúc trực tiếp trong môi trường ẩm.

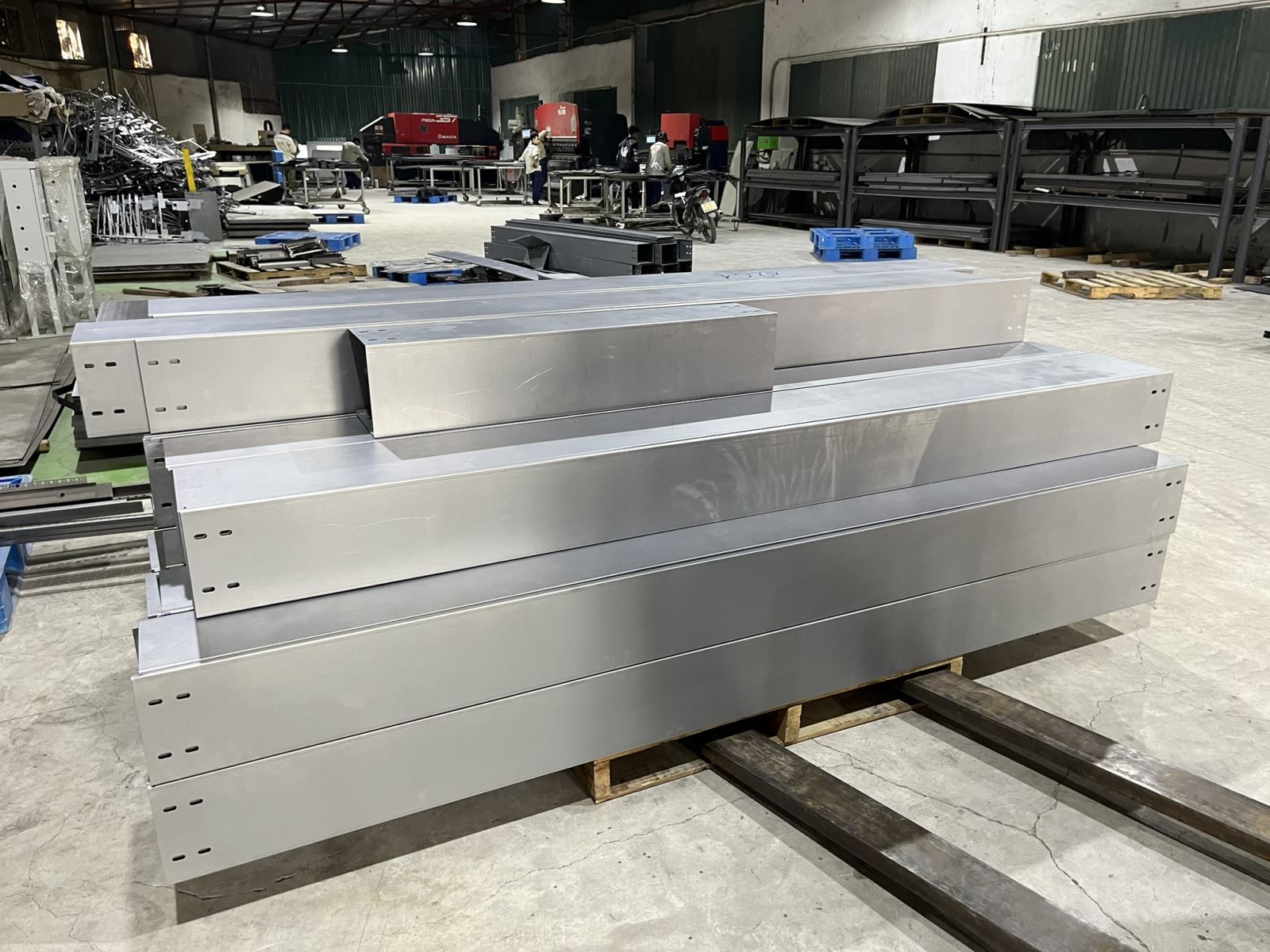

4. Kích thước và độ dày tôn phổ biến cho nhà xưởng

(Bảng mang tính tham khảo tổng quát theo mặt bằng chung của ngành. Kích thước và độ dày thực tế cần tính toán theo tổng tiết diện cáp cụ thể của từng công trình.)

Cách chọn kích thước đúng gồm ba bước: xác định tổng tiết diện dây cáp dự kiến lắp đặt trên tuyến, cộng thêm hệ số dự phòng 40-50% cho khả năng mở rộng sau này, rồi đối chiếu với bảng trên để chọn kích thước gần nhất, làm tròn lên chứ không làm tròn xuống.

Một lỗi phổ biến là chọn kích thước vừa đủ cho số cáp hiện tại mà không tính đến khả năng nhà máy mở rộng dây chuyền sản xuất trong tương lai. Với nhà xưởng, nên ưu tiên chọn kích thước có dự phòng cao hơn mức thông thường ở công trình dân dụng, vì chi phí đặt bù hàng và ngừng sản xuất để lắp bổ sung thường tốn kém hơn nhiều so với chênh lệch giá khi chọn kích thước lớn hơn ngay từ đầu.

5. Cách tính tải trọng và khoảng cách giá đỡ cho nhà xưởng

Về nguyên tắc cơ học, thang máng cáp được xem như một dầm chịu tải phân bố đều, tựa trên các gối đỡ cách đều nhau. Tải trọng phân bố đều được tính bằng công thức:

w = (Tổng trọng lượng cáp + trọng lượng bản thân thang/máng cáp) / Chiều dài nhịp treo

Với nhà xưởng, cần cộng thêm hệ số an toàn cho tải trọng động từ rung chấn máy móc, thường lấy thêm 10-20% so với tải trọng tĩnh tính toán được, tùy mức độ rung chấn thực tế của khu vực lắp đặt. Khu vực gần máy dập, máy nén khí hoặc thiết bị rung mạnh cần hệ số an toàn cao hơn khu vực chỉ có động cơ nhỏ vận hành êm.

Độ võng cho phép giữa hai giá đỡ thường được khuyến nghị không vượt quá khoảng 1/200 chiều dài nhịp treo. Nhà sản xuất uy tín thường công bố sẵn bảng tải trọng cho phép (SWL) tương ứng với từng nhịp treo cụ thể, kỹ sư công trình có thể tra cứu trực tiếp thay vì tự tính từ đầu bằng công thức cơ học.

Khoảng cách giá đỡ cho tuyến trục chính trong nhà xưởng thường ngắn hơn so với công trình dân dụng cùng kích thước, do tải trọng cáp lớn hơn và có thêm tải trọng động từ rung chấn. Khoảng cách phổ biến dao động từ 1,0m đến 1,5m cho các tuyến tải nặng, so với 1,5m đến 2,0m ở công trình dân dụng tải nhẹ.

6. Tiêu chuẩn áp dụng khi lắp đặt tại nhà xưởng

Hệ thống thang máng cáp trong nhà xưởng tại Việt Nam thường được thiết kế dựa trên tiêu chuẩn quốc tế IEC 61537 về kết cấu, tải trọng cho phép và phương pháp thử của hệ thống thang máng cáp, kết hợp với các TCVN liên quan đến vật liệu và lớp phủ bảo vệ như mạ kẽm, sơn tĩnh điện.

Với các khu vực nhà xưởng yêu cầu nghiệm thu PCCC, hệ thống đi dây cần tuân thủ thêm quy chuẩn QCVN về an toàn phòng cháy chữa cháy, đặc biệt tại các khu vực chứa vật liệu dễ cháy hoặc mật độ dây cáp cao. Một số khu vực đặc thù như kho chứa hóa chất dễ cháy có thể yêu cầu chuyển sang giải pháp đi dây kín (ống luồn kim loại) thay vì thang máng cáp dạng hở.

Quy chuẩn kỹ thuật quốc gia về an toàn điện quy định yêu cầu tiếp địa liên tục cho toàn tuyến thang máng cáp, một yêu cầu bắt buộc và thường bị bỏ sót tại các điểm nối, điểm chuyển hướng nếu thi công không cẩn thận. Với nhà xưởng có nhiều máy móc công suất lớn, tiếp địa đúng chuẩn càng quan trọng vì nguy cơ dòng rò cao hơn công trình dân dụng.

Số hiệu tiêu chuẩn cụ thể cần được đối chiếu hiện hành tại thời điểm thiết kế, vì các quy định có thể được cập nhật theo từng thời kỳ. Khi làm việc với nhà cung cấp, nên yêu cầu chứng chỉ CO – CQ ghi rõ tiêu chuẩn áp dụng cho từng lô vật tư, phục vụ hồ sơ nghiệm thu công trình.

7. Quy trình lắp đặt thang máng cáp đúng chuẩn cho nhà xưởng

Giai đoạn thiết kế cần khảo sát thực tế mặt bằng nhà xưởng, xác định tuyến đi dây theo bản vẽ M&E, liệt kê số lượng và loại cáp trên từng tuyến, sau đó tính toán tải trọng và chọn kích thước, vật liệu phù hợp cho từng đoạn tuyến theo môi trường cụ thể của khu vực đó.

Giai đoạn thi công bắt đầu bằng việc lắp đặt giá đỡ theo đúng vị trí và khoảng cách đã tính toán, kiểm tra độ chắc chắn của từng điểm treo trước khi lắp thân thang/máng cáp. Các đoạn thang/máng cáp được nối bằng bát nối, siết bulong đúng lực khuyến nghị, đảm bảo tiếp địa liên tục xuyên suốt toàn tuyến kể cả tại các điểm chuyển hướng.

Sau khi lắp đặt xong phần khung, cần kiểm tra độ võng thực tế trước khi tiến hành xếp cáp, để phát hiện sớm nếu khoảng cách giá đỡ chưa phù hợp với tải trọng thực tế. Khi xếp cáp, cần tuân thủ tỷ lệ lấp đầy khuyến nghị, thường không vượt quá 40-50% tiết diện, để đảm bảo khả năng tản nhiệt và chừa chỗ cho việc bổ sung cáp sau này.

Giai đoạn nghiệm thu cần kiểm tra toàn bộ mối nối chắc chắn, đo điện trở tiếp địa để xác nhận đạt yêu cầu an toàn điện, và lưu trữ đầy đủ hồ sơ, chứng chỉ vật tư phục vụ nghiệm thu công trình và hồ sơ hoàn công.

8. Ứng dụng theo từng loại hình nhà xưởng

Nhà xưởng cơ khí, gia công kim loại thường có nhiều bụi kim loại và dầu mỡ, phù hợp với máng cáp có nắp cho các tuyến cáp tín hiệu, kết hợp thang cáp mạ kẽm nhúng nóng cho tuyến trục chính do môi trường có độ ẩm và bụi cao hơn văn phòng thông thường.

Nhà xưởng thực phẩm, dược phẩm yêu cầu tiêu chuẩn vệ sinh công nghiệp nghiêm ngặt, thường dùng thang máng cáp inox 304 tại các khu vực sản xuất trực tiếp, có thể dùng sơn tĩnh điện hoặc mạ kẽm cho khu vực phụ trợ không tiếp xúc trực tiếp với dây chuyền sản xuất thực phẩm.

Nhà xưởng dệt may, gia công gỗ có mật độ bụi mịn cao, cần cân nhắc máng cáp kín hoặc thang cáp kết hợp nắp che tại các khu vực gần nguồn phát bụi lớn, đồng thời lưu ý khoảng cách an toàn PCCC do đặc thù ngành có nhiều vật liệu dễ cháy.

Nhà xưởng hóa chất yêu cầu khắt khe nhất về vật liệu, thường cần inox 316 hoặc vật liệu composite chuyên dụng tại khu vực tiếp xúc trực tiếp hóa chất ăn mòn, kết hợp yêu cầu PCCC nghiêm ngặt theo quy định riêng của ngành.

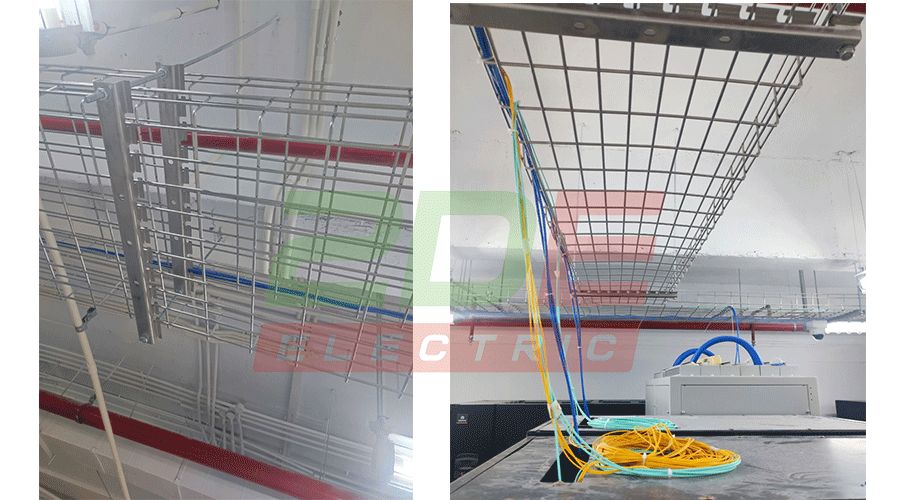

Nhà xưởng lắp ráp điện tử cần đặc biệt lưu ý đến việc tách riêng tuyến cáp điện lực và cáp tín hiệu để tránh nhiễu điện từ, thường dùng vách ngăn máng cáp hoặc bố trí hai tuyến riêng biệt cho hai loại cáp này.

9. Những sai lầm thường gặp khi lắp thang máng cáp cho nhà xưởng

Chọn kích thước theo số cáp hiện tại, không tính đến khả năng mở rộng dây chuyền sản xuất sau này, dẫn đến phải đặt bù hàng khi nhà máy tăng công suất.

Dùng sơn tĩnh điện cho khu vực có độ ẩm cao hoặc một phần hệ thống lắp ngoài trời, khiến lớp sơn bong tróc nhanh hơn dự kiến, đặc biệt tại các mối hàn của thang cáp.

Bỏ qua tải trọng động từ rung chấn máy móc khi tính khoảng cách giá đỡ, chỉ tính theo tải trọng tĩnh của cáp, khiến hệ thống võng nhanh hơn tại các khu vực gần máy móc công suất lớn.

Không tiếp địa liên tục tại các điểm nối và điểm chuyển hướng, dẫn đến không đạt yêu cầu khi nghiệm thu an toàn điện.

Xếp cáp quá tải trong máng hoặc thang, vượt quá tỷ lệ lấp đầy khuyến nghị, làm giảm khả năng tản nhiệt và tăng nguy cơ quá nhiệt cho dây dẫn.

Không phân tách tuyến cáp điện lực và cáp tín hiệu ở nhà xưởng có nhiều thiết bị điện tử nhạy cảm, gây nhiễu tín hiệu ảnh hưởng đến hoạt động của hệ thống điều khiển tự động.

Bỏ qua yêu cầu vật liệu đặc thù của ngành sản xuất, ví dụ dùng vật liệu mạ kẽm thông thường cho khu vực tiếp xúc hóa chất ăn mòn mạnh, khiến hệ thống xuống cấp nhanh hơn nhiều so với tuổi thọ dự kiến.

10. Yếu tố ảnh hưởng đến chi phí đầu tư

Chi phí thang máng cáp cho nhà xưởng phụ thuộc vào loại vật liệu, độ dày tôn, kích thước, số lượng đặt hàng và phụ kiện đi kèm. Vật liệu và độ dày càng cao, chi phí trên mỗi mét dài càng tăng, trong khi số lượng đặt hàng lớn thường giúp tối ưu đơn giá nhờ giảm chi phí sản xuất theo lô.

Với dự án nhà xưởng cần số lượng lớn, nên yêu cầu báo giá chi tiết theo từng đoạn tuyến (đã phân loại theo vật liệu, kích thước cụ thể) thay vì một con số tổng gộp, để dễ kiểm soát chi phí và đối chiếu giữa các nhà cung cấp. Phần phân tích chi tiết về cách so sánh báo giá và các yếu tố cấu thành giá có thể tham khảo thêm ở bài viết riêng về báo giá thang máng cáp cho nhà xưởng.

11. Câu hỏi thường gặp

Nên dùng thang cáp hay máng cáp cho tuyến trục chính nhà xưởng? Thang cáp phù hợp hơn cho tuyến trục chính nhờ khả năng chịu tải và tản nhiệt tốt, đặc biệt khi mang nhiều cáp công suất lớn.

Độ dày tôn nào phù hợp cho nhà xưởng công nghiệp? Thường từ 1,5mm trở lên cho tuyến trục chính, có thể lên đến 2,0-2,5mm với tải trọng rất lớn, cần tính toán cụ thể theo tải cáp thực tế.

Nhà xưởng có bắt buộc dùng mạ kẽm nhúng nóng không? Không bắt buộc cho mọi khu vực. Chỉ những khu vực có độ ẩm cao, tiếp xúc ngoài trời hoặc môi trường ăn mòn mới cần ưu tiên mạ kẽm nhúng nóng, khu vực khô ráo trong nhà vẫn có thể dùng sơn tĩnh điện.

Khoảng cách giá đỡ cho nhà xưởng có gì khác công trình dân dụng? Thường ngắn hơn do tải trọng cáp lớn hơn và có thêm tải trọng động từ rung chấn máy móc, cần cộng thêm hệ số an toàn khi tính toán.

Có cần tách riêng cáp điện lực và cáp tín hiệu trong nhà xưởng không? Nên tách riêng, đặc biệt với nhà xưởng có nhiều thiết bị điện tử nhạy cảm, để tránh nhiễu điện từ ảnh hưởng đến hệ thống điều khiển.

12. Kết luận

Chọn thang máng cáp cho nhà xưởng đòi hỏi tính toán riêng cho từng khu vực: loại (thang cáp hay máng cáp) theo tải trọng và vị trí tuyến, vật liệu theo môi trường và đặc thù ngành sản xuất, kích thước có dự phòng cho mở rộng sau này, khoảng cách giá đỡ có tính đến tải trọng động từ rung chấn, và tuân thủ đúng tiêu chuẩn tiếp địa, PCCC nếu công trình yêu cầu. Một hệ thống thiết kế đúng ngay từ đầu giúp nhà máy tránh được chi phí sửa chữa, đặt bù hàng và gián đoạn sản xuất về sau.
