Thang Máng Cáp Cho Trung Tâm Dữ Liệu: Thiết Kế Đúng Ngay Từ Đầu

Trung tâm dữ liệu khác nhà xưởng công nghiệp ở một điểm quan trọng: mật độ cáp trên mỗi mét vuông sàn cao hơn nhiều, và mỗi phút gián đoạn có thể gây thiệt hại lớn hơn hẳn so với công trình thông thường. Thiết kế thang máng cáp cho môi trường này vì vậy cần tính thêm những yếu tố mà công trình dân dụng hay nhà xưởng thông thường ít gặp phải.

Bài viết này trình bày các quyết định thiết kế đặc thù cho trung tâm dữ liệu: chọn vị trí lắp đặt, tách riêng loại cáp, ảnh hưởng đến luồng khí làm mát, và vật liệu phù hợp.

1. Vì sao trung tâm dữ liệu cần thiết kế thang máng cáp khác thường

Một rack máy chủ tiêu chuẩn có thể cần hàng chục đường cáp điện và cáp mạng chạy vào cùng một lúc, và một phòng máy chủ có thể có hàng trăm rack đặt sát nhau. Mật độ này khiến việc quản lý cáp trở thành bài toán không gian thực sự, không chỉ là vấn đề thẩm mỹ.

Ngoài mật độ cao, trung tâm dữ liệu còn có ba đặc thù riêng: yêu cầu vận hành liên tục gần như tuyệt đối khiến việc bảo trì hoặc mở rộng phải thực hiện được mà không ảnh hưởng đến các tuyến cáp đang hoạt động, hệ thống làm mát chính xác khiến vị trí đặt thang máng cáp ảnh hưởng trực tiếp đến luồng khí, và yêu cầu chống nhiễu điện từ giữa cáp điện lực và cáp tín hiệu cao hơn hẳn công trình thông thường.

2. Lắp trên cao hay dưới sàn nâng?

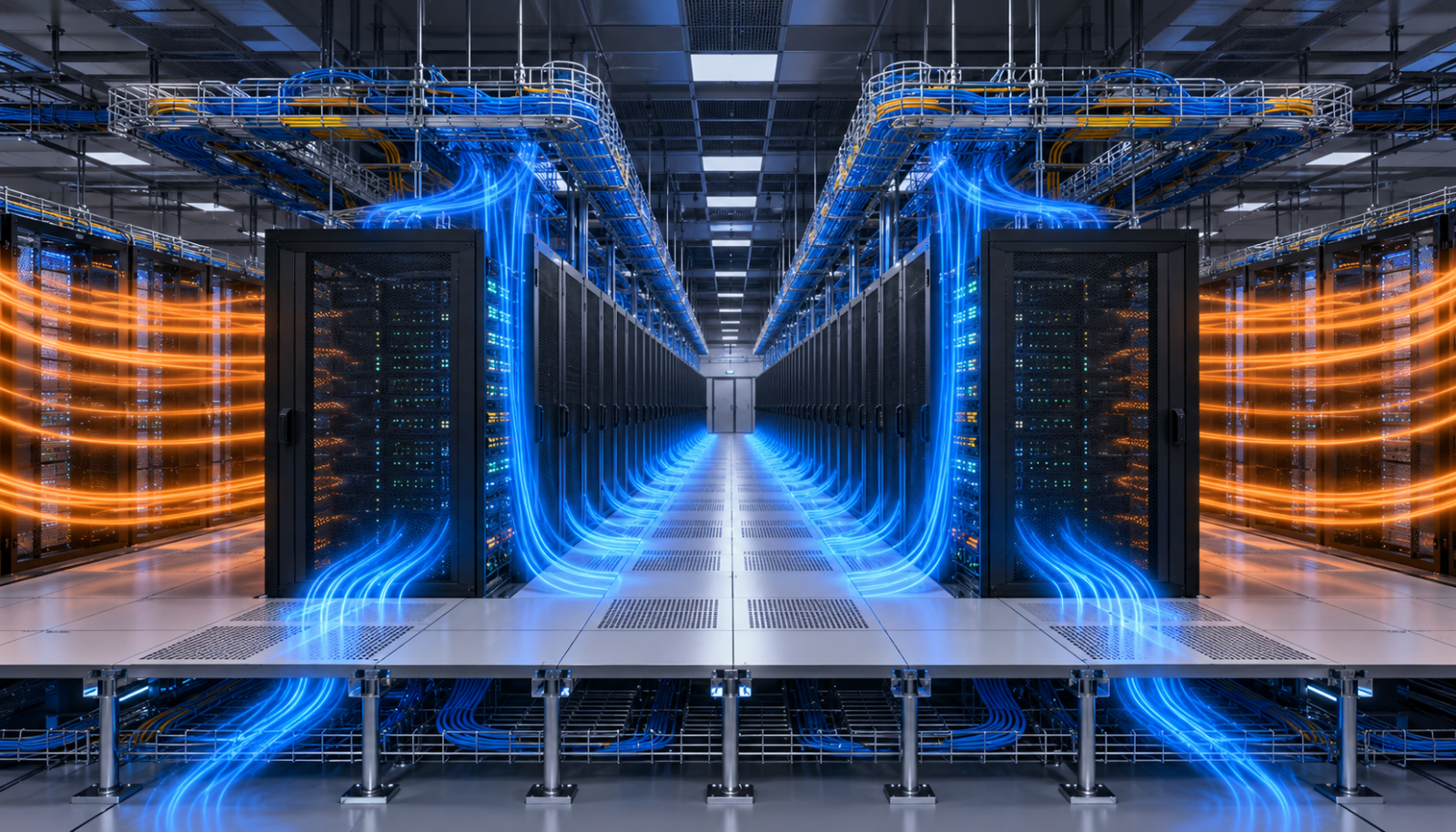

Nhiều trung tâm dữ liệu dùng sàn nâng (raised floor), tạo không gian trống bên dưới để đi cáp và đồng thời phân phối khí lạnh. Trong thiết kế này, máng cáp thường được lắp dưới sàn, tách riêng khoang cấp khí lạnh với khoang chứa cáp để tránh cáp cản trở luồng khí.

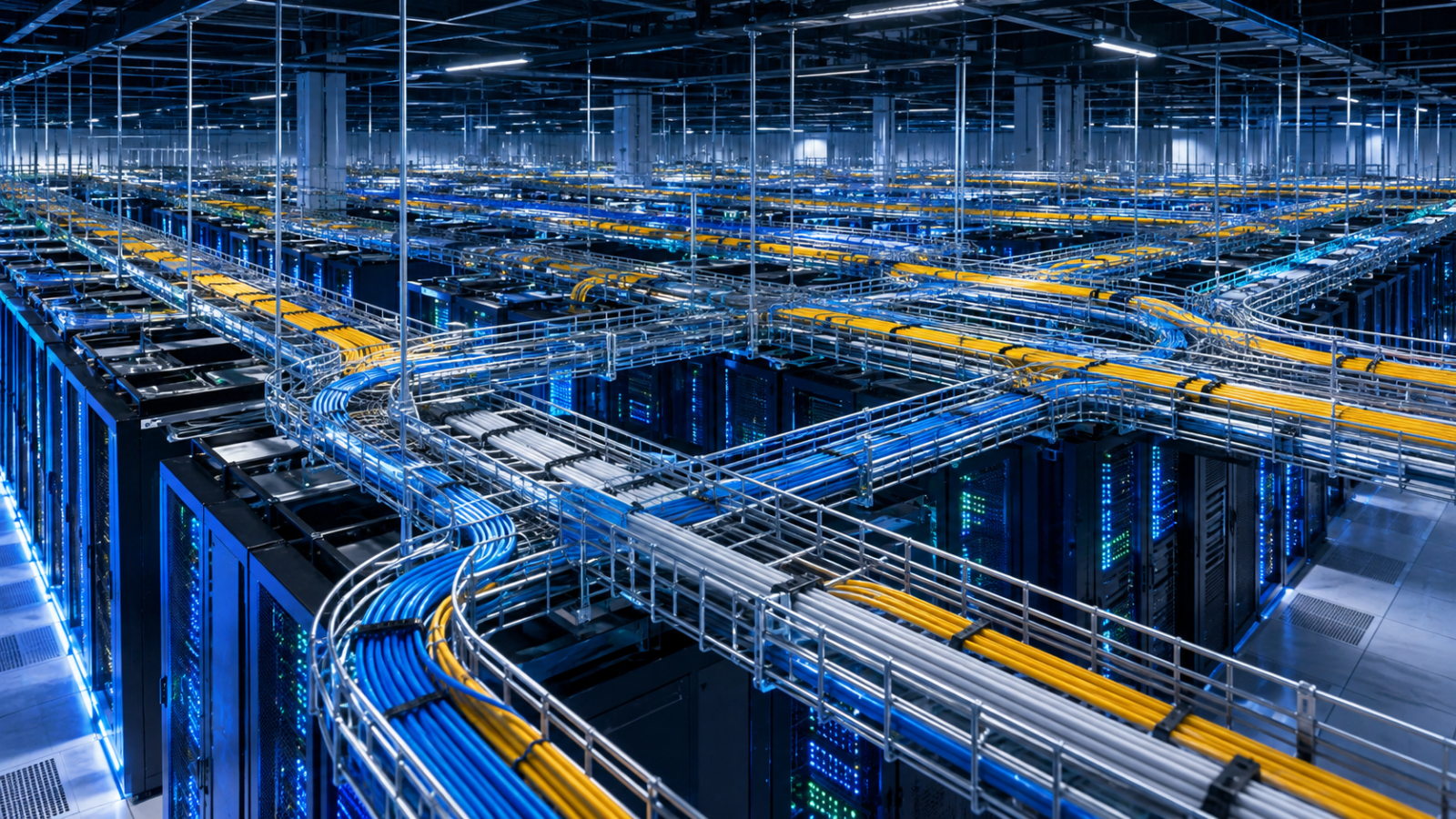

Với thiết kế không dùng sàn nâng, ngày càng phổ biến ở các trung tâm dữ liệu hiện đại để đơn giản hóa việc bảo trì, thang cáp trên cao phía trên dãy rack là lựa chọn thay thế. Cách bố trí này giúp dễ quan sát, kiểm tra và bổ sung cáp hơn so với việc phải mở sàn nâng.

Với công trình cải tạo từ nhà xưởng hoặc tòa nhà văn phòng thành phòng máy chủ, thang cáp trên cao thường khả thi hơn nếu không có sẵn kết cấu sàn nâng, tránh chi phí cải tạo nền lớn.

3. Vì sao phải tách riêng cáp điện lực và cáp tín hiệu, cáp quang

Cáp điện lực mang dòng điện xoay chiều tạo ra trường điện từ xung quanh, có thể gây nhiễu tín hiệu trên cáp mạng hoặc cáp tín hiệu đặt quá gần, đặc biệt với cáp đồng chưa có lớp chống nhiễu tốt. Với hệ thống mạng tốc độ cao trong trung tâm dữ liệu, nhiễu điện từ có thể gây lỗi truyền dữ liệu hoặc giảm hiệu năng đường truyền.

Giải pháp phổ biến là dùng hai tuyến thang máng cáp riêng biệt cho hai loại cáp, hoặc dùng máng cáp có vách ngăn kim loại ở giữa nếu không gian không cho phép tách thành hai tuyến hoàn toàn độc lập. Khoảng cách tối thiểu giữa hai loại cáp cần tuân theo khuyến nghị của nhà sản xuất cáp mạng, thường lớn hơn đáng kể so với khoảng cách áp dụng cho công trình dân dụng thông thường.

Cáp quang không bị ảnh hưởng bởi nhiễu điện từ nên có thể đi chung tuyến với cáp tín hiệu đồng, nhưng vẫn cần thang máng cáp riêng biệt với cáp điện lực để thuận tiện quản lý và giảm rủi ro hư hỏng cơ học khi thao tác trên tuyến cáp điện.

4. Thang máng cáp ảnh hưởng đến luồng khí làm mát như thế nào

Đây là yếu tố đặc thù của trung tâm dữ liệu mà công trình khác ít gặp. Hệ thống làm mát chính xác trong phòng máy chủ được thiết kế theo mô hình hành lang nóng, hành lang lạnh, dựa trên luồng khí đã tính toán trước. Thang máng cáp đặt sai vị trí, đặc biệt là dưới sàn nâng, có thể cản trở luồng khí lạnh đi đến đúng vị trí cần làm mát.

Với thang máng cáp dưới sàn nâng, nên bố trí ở khu vực không trùng với đường đi khí lạnh chính, và ưu tiên loại có cấu trúc thoáng để không tạo ra vùng cản khí đáng kể. Với thang máng cáp trên cao, cần đảm bảo không đặt ngay phía trên khu vực hút khí nóng của rack, tránh làm rối luồng khí thải ra từ thiết bị.

5. Vật liệu và kích thước phù hợp cho data center

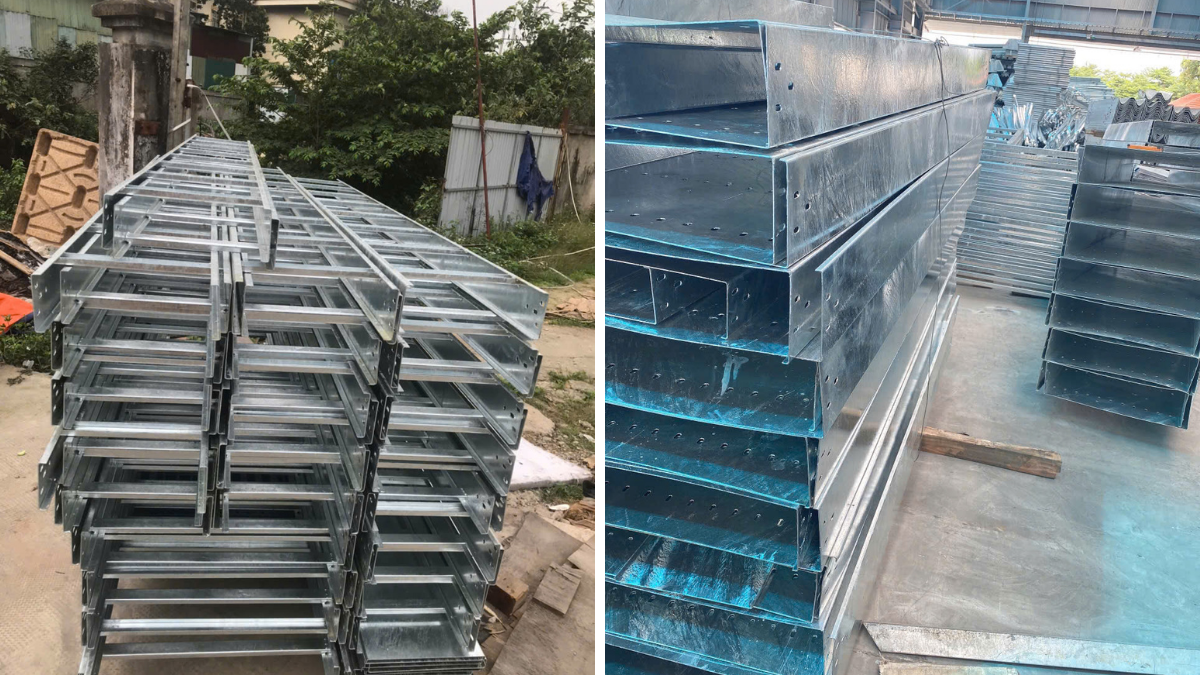

Trung tâm dữ liệu là môi trường trong nhà, kiểm soát nhiệt độ và độ ẩm nghiêm ngặt, nên sơn tĩnh điện hoặc mạ kẽm điện phân thường đủ đáp ứng yêu cầu chống ăn mòn mà không cần đến mạ kẽm nhúng nóng vốn dùng cho môi trường khắc nghiệt hơn.

Về kích thước, nên tính hệ số dự phòng cao hơn mức thông thường, vì trung tâm dữ liệu có xu hướng mở rộng số lượng rack và thiết bị theo thời gian nhanh hơn nhiều loại công trình khác. Máng cáp cho tuyến tín hiệu thường ở mức 100-200mm chiều rộng tùy số lượng cáp mạng, trong khi tuyến điện lực cho dãy rack lớn có thể cần thang cáp từ 300mm trở lên.

6. Tiêu chuẩn cần đối chiếu

Về kết cấu, tải trọng cho phép của thang máng cáp vẫn tuân theo TCVN 10688:2015, tương đương IEC 61537:2006, áp dụng chung cho mọi loại công trình bao gồm cả trung tâm dữ liệu.

Ngoài tiêu chuẩn kết cấu chung, một số trung tâm dữ liệu còn tham chiếu thêm các tiêu chuẩn quốc tế chuyên biệt về hạ tầng trung tâm dữ liệu liên quan đến khoảng cách cáp điện và cáp tín hiệu, tùy theo yêu cầu của khách hàng thuê hoặc chứng nhận mà trung tâm dữ liệu muốn đạt được. Với các dự án này, nên xác nhận cụ thể yêu cầu tiêu chuẩn với đơn vị tư vấn thiết kế trước khi đặt hàng vật tư.

7. Những sai lầm thường gặp

Đi chung một tuyến thang máng cáp cho cả cáp điện lực và cáp mạng để tiết kiệm chi phí ban đầu, dẫn đến nhiễu tín hiệu khó phát hiện nguyên nhân khi hệ thống mạng gặp lỗi gián đoạn.

Đặt thang máng cáp dưới sàn nâng mà không tính đến luồng khí lạnh, khiến một số khu vực rack không nhận đủ khí mát dù hệ thống làm mát tổng thể vẫn hoạt động bình thường.

Không tính hệ số dự phòng đủ lớn cho khả năng mở rộng, khiến phải cải tạo lại hệ thống cáp khi trung tâm dữ liệu bổ sung rack mới, một công việc rủi ro cao hơn nhiều so với công trình khác vì ảnh hưởng trực tiếp đến hệ thống đang vận hành.

Bỏ qua yêu cầu tiếp địa liên tục vì cho rằng môi trường trong nhà, kiểm soát tốt thì ít rủi ro, trong khi tiếp địa vẫn là yêu cầu an toàn điện độc lập không phụ thuộc vào mức độ kiểm soát môi trường.

8. Câu hỏi thường gặp

Có bắt buộc phải tách riêng cáp điện và cáp mạng trong trung tâm dữ liệu không? Không có quy định bắt buộc chung, nhưng đây là khuyến nghị thực hành tốt để tránh nhiễu điện từ, đặc biệt quan trọng với hệ thống mạng tốc độ cao.

Nên chọn thang cáp trên cao hay máng cáp dưới sàn nâng? Tùy vào kết cấu công trình hiện có. Sàn nâng phù hợp với thiết kế phòng máy chủ chuyên dụng ngay từ đầu, thang cáp trên cao phù hợp hơn khi cải tạo từ công trình khác hoặc muốn dễ quan sát, bảo trì.

Vật liệu nào phù hợp nhất cho trung tâm dữ liệu? Sơn tĩnh điện hoặc mạ kẽm điện phân thường đủ dùng do môi trường trong nhà được kiểm soát tốt, trừ khi có yêu cầu đặc biệt khác từ khách hàng thuê.

Thang máng cáp có ảnh hưởng đến hiệu quả làm mát không? Có thể ảnh hưởng nếu đặt sai vị trí, đặc biệt với hệ thống dưới sàn nâng cản trở luồng khí lạnh hoặc thang cáp trên cao cản luồng khí thải nóng từ rack.

9. Ba điều cần nhớ

Điều 1 — Tách riêng cáp điện lực và cáp tín hiệu không phải yêu cầu bắt buộc theo luật, nhưng là thực hành cần thiết để tránh nhiễu điện từ ảnh hưởng đến hệ thống mạng tốc độ cao.

Điều 2 — Vị trí lắp đặt thang máng cáp cần tính đến luồng khí làm mát ngay từ giai đoạn thiết kế, không chỉ tính đến khả năng chịu tải và số lượng cáp như công trình thông thường.

Điều 3 — Hệ số dự phòng cho khả năng mở rộng cần lớn hơn mức thông thường, vì trung tâm dữ liệu có xu hướng tăng số lượng rack nhanh và việc cải tạo hệ thống cáp sau này rủi ro cao hơn nhiều so với các loại công trình khác.

10. Nguồn tham khảo

Nguyên tắc kết cấu và tải trọng tham chiếu theo TCVN 10688:2015 (tương đương IEC 61537:2006), xác minh qua thuvienphapluat.vn.
