Thang cáp điện dùng để làm gì? Cẩm nang thiết kế và thi công từ A-Z

Thang cáp điện dùng để nâng đỡ, sắp xếp, bảo vệ và tản nhiệt cho các hệ thống cáp điện động lực có tiết diện lớn. Không giống như các loại ống luồn dây hay máng cáp kín, thiết kế dạng bậc thang giúp thang cáp chịu được tải trọng cực kỳ lớn, đồng thời cho phép không khí lưu thông tối đa để làm mát mặt vỏ cáp trong quá trình vận hành, ngăn ngừa nguy cơ hỏa hoạn do quá nhiệt.

Bài viết dưới đây sẽ phân tích chuyên sâu về cơ sở kỹ thuật, tiêu chuẩn tính toán, cách thức lựa chọn và những sai lầm chết người cần tránh khi thiết kế hệ thống thang cáp điện.

1. Thang cáp điện dùng để làm gì?

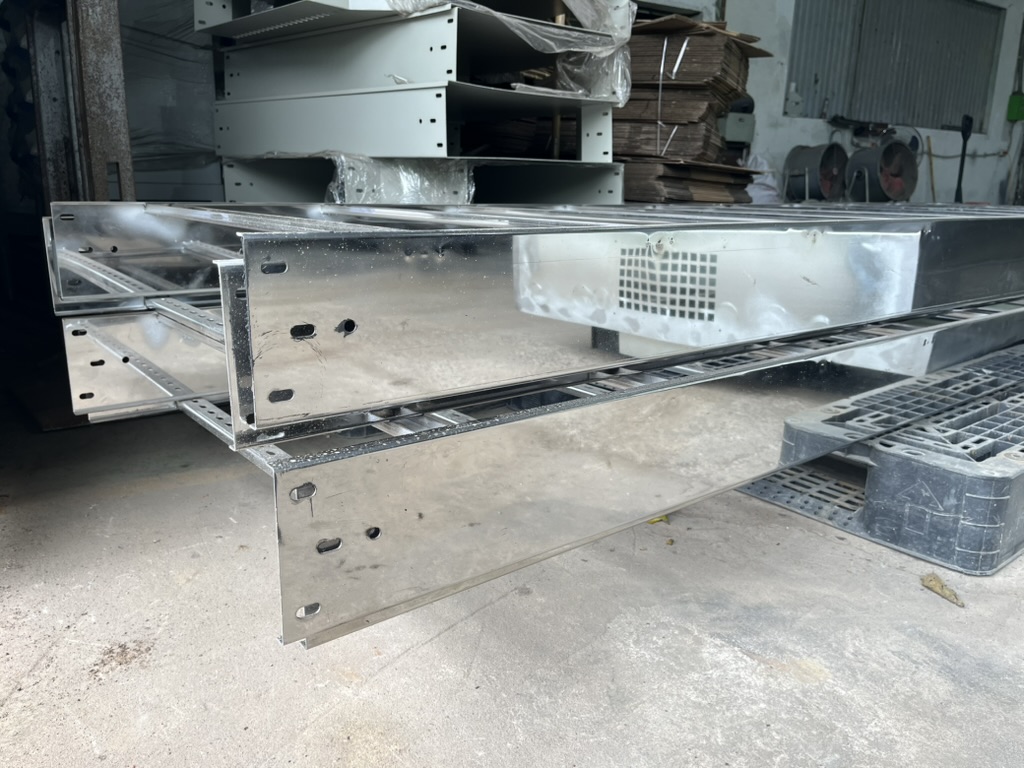

Thang cáp điện (hay còn gọi là Cable Ladder) là một hệ thống giá đỡ bao gồm hai thanh ray dọc (side rails) được liên kết với nhau bằng các thanh ngang (rungs), tạo thành hình dáng giống như một chiếc thang.

Về mặt kỹ thuật, thang cáp giải quyết 3 bài toán chính:

• Chịu tải trọng cơ học (Mechanical Load): Đỡ các bó cáp điện động lực siêu nặng (như cáp XLPE/PVC có lõi đồng lớn) chạy dọc theo trục tòa nhà hoặc trải ngang trong các nhà máy.

• Tản nhiệt (Heat Dissipation): Các cáp điện khi mang dòng tải lớn sẽ sinh ra nhiệt lượng. Cấu trúc hở của thang cáp giúp không khí đối lưu 100%, làm mát cáp tự nhiên mà không cần giảm hệ số phát nhiệt (Derating Factor).

• Quản lý không gian (Space Management): Cho phép dây cáp đi theo các tuyến gọn gàng, có thể rẽ nhánh, lên xuống linh hoạt qua các phụ kiện (co, tê, ngã tư).

2. Tại sao hệ thống điện lại cần đến thang cáp?

Khác với các công trình dân dụng chỉ dùng ống nhựa đi chìm, các nhà máy và tòa nhà lớn chịu rất nhiều áp lực trong việc phân phối điện.

Áp lực tĩnh (Static Load)

Đến từ chính trọng lượng cực kỳ nặng của các bó cáp lõi đồng. Một mét cáp điện động lực có thể nặng tới vài kg, nhân lên hàng trăm sợi trên một tuyến, tổng trọng lượng (Dead Load) tác động lên giá đỡ là khổng lồ.

Áp lực nhiệt (Thermal Expansion & Heat)

Khi hệ thống chạy full tải, cáp sẽ nóng lên. Nếu nhốt trong không gian kín, nhiệt độ tăng cao làm hỏng lớp vỏ cách điện, gây chập cháy. Thang cáp với cấu trúc hở giải quyết triệt để áp lực nhiệt này.

Áp lực cơ học trong thi công (Installation Forces)

Trong quá trình kéo cáp (Cable Pulling), lực ma sát và lực kéo tác động rất mạnh lên giá đỡ. Các thanh ngang (rungs) của thang cáp được thiết kế để cáp có thể trượt qua hoặc được buộc chặt bằng dây thít (Cable ties / Cleats) chịu được lực giằng khi xảy ra ngắn mạch (Short-circuit forces).

3. Điều gì quyết định khả năng chịu tải của thang cáp điện?

Để một hệ thống thang cáp đứng vững qua hàng chục năm, nó phụ thuộc vào các yếu tố cốt lõi sau:

Vật liệu chế tạo

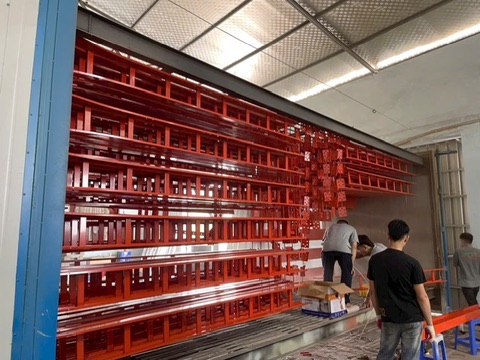

• Thép sơn tĩnh điện (Powder Coated Steel): Dùng trong nhà (Indoor), giá thành rẻ, màu sắc đa dạng.

• Thép mạ kẽm nhúng nóng (Hot Dip Galvanized - HDG): Phủ lớp kẽm dày để chống rỉ sét, bắt buộc dùng cho ngoài trời (Outdoor) hoặc nhà máy hóa chất nhẹ.

• Inox 304/316 (Stainless Steel): Chống ăn mòn tuyệt đối, dùng trong môi trường thực phẩm, dược phẩm hoặc vùng ven biển.

• Nhựa cốt sợi thủy tinh (FRP/GRP): Siêu nhẹ, cách điện hoàn toàn, kháng hóa chất, thường dùng trong nhà máy lọc hóa dầu.

Độ dày vật liệu (Material Thickness)

Độ dày tôn quyết định trực tiếp đến độ cứng ranh giới (Deflection). Độ dày phổ biến từ 1.2mm, 1.5mm, 2.0mm đến 2.5mm. Các dự án công nghiệp nặng thường yêu cầu tối thiểu 2.0mm.

Hệ thống thanh ngang (Rungs Spacing)

Khoảng cách giữa các thanh ngang phổ biến là 250mm hoặc 300mm. Khoảng cách càng ngắn, thang cáp càng cứng cáp và đỡ cáp nhỏ tốt hơn.

Phương pháp gia công và hàn

Sự liên kết giữa thanh dọc và thanh ngang rất quan trọng. Phương pháp hàn Mig/Mag hoặc đột dập định hình nguội (Clinching) cần đạt tiêu chuẩn để không bị đứt gãy gá mối ghép dưới sức nặng.

4. Công thức và tiêu chuẩn tính toán tải trọng thang cáp

Trong kỹ thuật cơ điện (MEP), thiết kế thang cáp phải tuân thủ chuẩn quốc tế NEMA VE 1 hoặc IEC 61537.

Tính toán áp lực tải trọng cáp

Để chọn kích thước thang, kỹ sư phải tính được tổng trọng lượng cáp tác động lên 1 mét dài của thang:

$$W_{total} = \sum_{i=1}^{n} (w_i \times n_i)$$

Trong đó:

• $W_{total}$: Tổng trọng lượng cáp trên 1 mét chiều dài (kg/m).

• $w_i$: Trọng lượng của 1 mét cáp loại $i$ (tra catalogue cáp điện).

• $n_i$: Số lượng cáp loại $i$ đi trên thang.

Ví dụ thực tế:

Nếu có 5 sợi cáp lõi đồng 3x240mm² (mỗi sợi nặng khoảng 8kg/m).

$W_{total} = 5 \times 8 = 40$ kg/m.

Kỹ sư sẽ chọn thang cáp có Safe Working Load (SWL) lớn hơn $40 \times 1.25$ (Hệ số an toàn) = 50 kg/m.

5. Bảng thông số kỹ thuật phổ biến

Việc chọn chiều rộng (Width) và chiều cao (Height) phụ thuộc vào số lượng cáp. Dưới đây là bảng thông số tiêu chuẩn thường được áp dụng:

6. So sánh: Thang cáp (Ladder) vs Máng cáp (Tray) vs Ống luồn (Conduit)

7. Những sai lầm chết người khi thiết kế và lắp đặt thang cáp

Dù vật liệu có tốt đến đâu, việc thi công sai kỹ thuật sẽ phá hỏng toàn bộ hệ thống.

1. Tính toán sai tải trọng và không có hệ số dự phòng: Đi cáp quá chật (Overcrowding) vừa làm sập giá đỡ vừa gây cháy do không thể tản nhiệt. Nguyên tắc là chỉ lấp đầy tối đa 40-50% không gian mặt cắt ngang.

2. Quên tiếp địa (Grounding/Bonding): Thang cáp bằng kim loại nếu không được nối đất an toàn bằng các sợi dây đồng bện (Earthing Braid) giữa các đoạn nối, khi có dòng rò sẽ gây giật chết người.

3. Lắp đặt khoảng cách giá đỡ (Support Span) quá xa: Tiêu chuẩn thường là 1.5m - 2.0m/giá đỡ. Kéo giãn khoảng cách ra 3m để tiết kiệm vật tư sẽ làm võng (Deflection) và biến dạng thang.

4. Sử dụng sai vật liệu môi trường: Dùng tôn sơn tĩnh điện cho ngoài trời, chỉ sau 1 mùa mưa hệ thống sẽ rỉ sét và mục nát.

8. Giải pháp thiết kế hệ thống thang cáp điện tối ưu

Để có một hệ thống an toàn, độ bền 30-50 năm, các kỹ sư cần áp dụng Checklist sau:

• ✓ Dùng đúng vật liệu: Outdoor bắt buộc dùng Mạ kẽm nhúng nóng hoặc Inox/FRP.

• ✓ Tính toán hệ số không gian: Tuân thủ chuẩn NEC hoặc IEC, đảm bảo khoảng cách giữa các sợi cáp động lực bằng tối thiểu 1 lần đường kính cáp.

• ✓ Sử dụng phần mềm: Dùng BIM/Revit hoặc AutoCAD MEP để mô phỏng va chạm (Clash Detection) trước khi thi công.

• ✓ Đồng bộ phụ kiện: Sử dụng Bulong con tán (Hardware) chống rỉ sét tương đương với vật liệu thang cáp.

• ✓ Kiểm tra đo thông mạch: Test điện trở nối đất toàn tuyến sau khi hoàn thành.

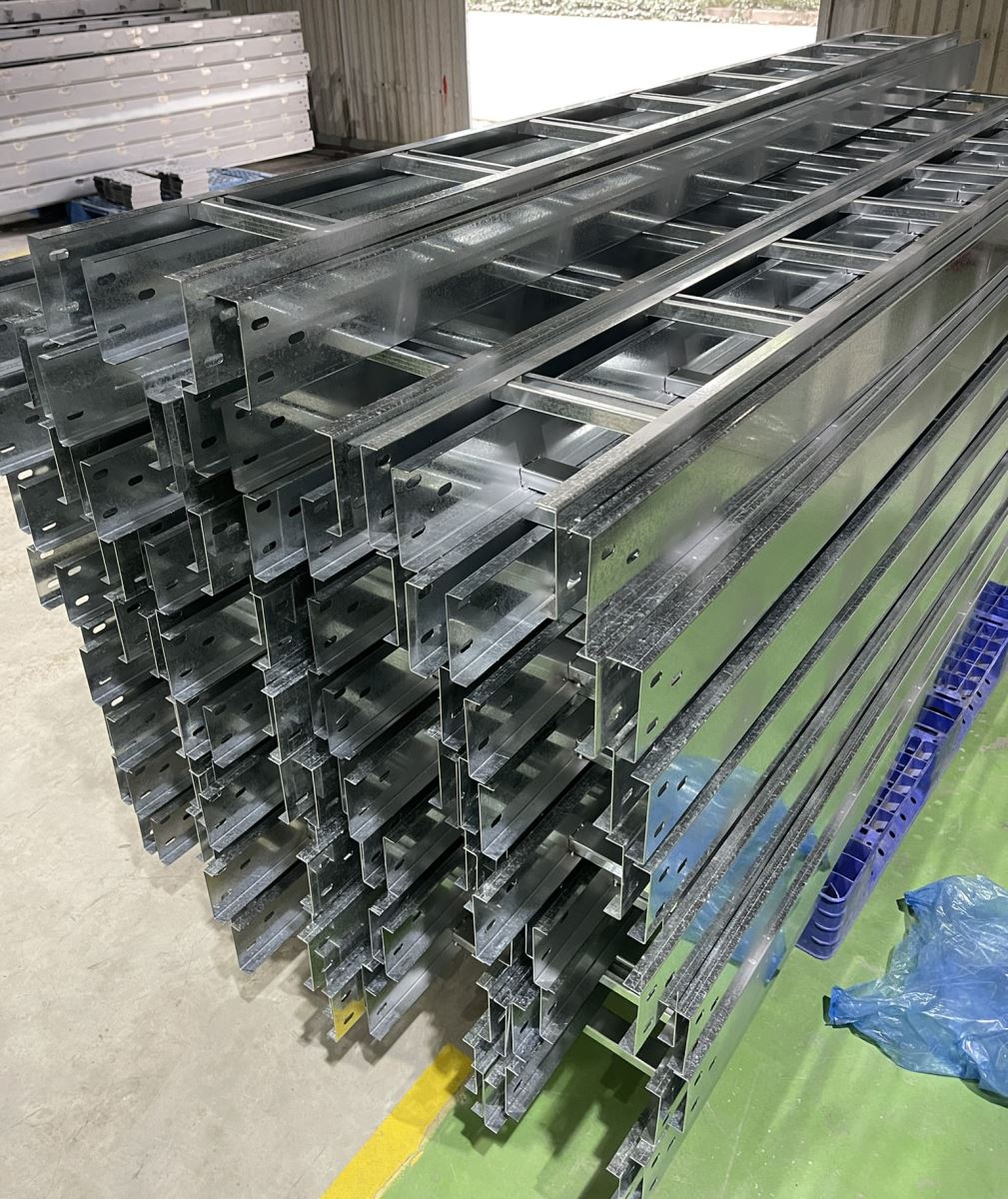

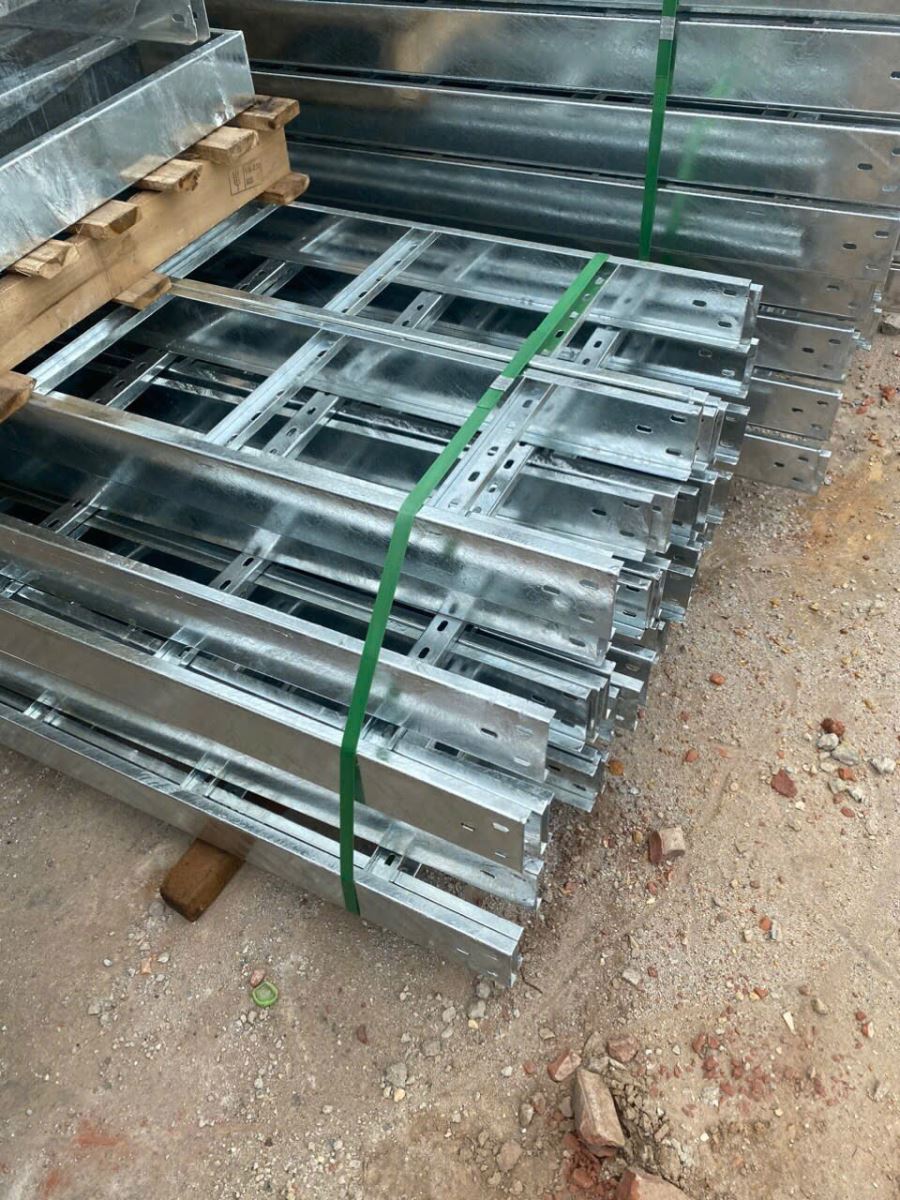

9. Ứng dụng thực tế

• Trạm biến áp & Nhà máy nhiệt điện: Nơi có hệ thống cáp ngầm cực lớn đưa điện từ trạm biến áp vào tủ phân phối chính (MSB).

• Tòa nhà cao tầng / Trung tâm thương mại: Thang cáp dựng đứng trong trục kỹ thuật điện (Electrical Shaft) từ tầng hầm lên tới sân thượng, đỡ các cáp Busway hoặc cáp XLPE.

• Data Center (Trung tâm dữ liệu): Đi dây cáp nguồn phía dưới sàn nâng (Raised Floor) hoặc treo trần, đòi hỏi sự gọn gàng và dễ dàng thay thế.

10. Khi nào KHÔNG NÊN dùng thang cáp điện?

Thang cáp rất ưu việt nhưng không phải là vạn năng. Dưới đây là các trường hợp chuyên gia khuyến cáo KHÔNG dùng:

• Chỉ chạy cáp quang, cáp mạng mỏng manh: Các thanh ngang (rungs) có thể làm cấn, gãy gập cáp quang do tiết diện tiếp xúc nhỏ. Hãy dùng khay cáp đục lỗ (Perforated Cable Tray) hoặc Wire Mesh Tray.

• Môi trường yêu cầu chống nhiễu điện từ (EMC) tuyệt đối: Thang cáp hở không che chắn được nhiễu. Cần dùng máng cáp kín có nắp (Solid Trunking) và nối đất chuẩn.

• Công trình dân dụng vừa và nhỏ: Việc dùng thang cáp trong biệt thự hay nhà xưởng nhỏ là lãng phí tài nguyên và không gian. Ống nhựa PVC hoặc máng nhỏ là đủ.

• Khu vực sinh bụi siêu mịn hoặc có hóa chất nhỏ giọt: Cáp để trần trên thang cáp sẽ bị hóa chất rơi trúng hoặc bụi phủ kín gây giảm cách điện.

11. FAQ - Câu hỏi thường gặp

1. Thang cáp có cần nắp đậy không? Rất hiếm khi thang cáp dùng nắp đậy (Cover). Nếu đã cần nắp, người ta thường chuyển sang dùng máng cáp đục lỗ hoặc máng kín. Nắp đậy chỉ dùng cho thang cáp ở ngoài trời nhằm che mưa trực tiếp.

2. Khoảng cách giữa các bậc thang (Rungs) bao nhiêu là chuẩn? Tiêu chuẩn phổ biến nhất là 300mm. Tuy nhiên, nếu bạn đi các loại cáp tiết diện nhỏ hoặc cáp mềm, nên chọn khoảng cách 150mm - 250mm để cáp không bị thõng xuống.

3. Thang cáp mạ kẽm nhúng nóng có bị rỉ sét không? Có, nhưng rất lâu. Lớp kẽm đóng vai trò "hy sinh" để bảo vệ lõi thép. Trong điều kiện ngoài trời bình thường, tuổi thọ chống rỉ có thể lên tới 20-30 năm.

4. Dây thít nhựa có dùng được cho thang cáp không? Dùng được cho cáp nhỏ lẻ. Nhưng với cáp động lực lớn, bắt buộc phải dùng dây thít inox (Stainless Steel Cable Ties) hoặc kẹp cáp (Cable Cleats) để chịu được lực xô đẩy khi có sự cố ngắn mạch.

5. Lắp đặt thang cáp đứng hay nằm ngang tốt hơn? Tùy thuộc vào tuyến cáp. Thang cáp nằm ngang giúp rải cáp dễ dàng, trong khi thang cáp đứng dọc (Riser) rất quan trọng để đưa điện lên các tầng của tòa nhà.

6. Sự khác nhau giữa Máng cáp và Thang cáp? Máng cáp giống như một chiếc hộp (chứa cáp nhỏ, cần bảo vệ kín). Thang cáp giống chiếc thang (đỡ cáp lớn, cần tản nhiệt nhanh).

7. Làm sao để nối hai đoạn thang cáp với nhau? Sử dụng thanh nối (Splice plates) ốp vào 2 bên thành ray dọc và bắt chặt bằng bulong cổ vuông.

8. Tiêu chuẩn quốc tế nào quy định về thang cáp? Phổ biến nhất là NEMA VE 1 (Bắc Mỹ) và IEC 61537 (Châu Âu / Quốc tế).

9. Cắt thang cáp tại công trường bằng máy cắt tia lửa có sao không? Đối với thép sơn tĩnh điện, cắt bằng đá mài sẽ làm cháy lớp sơn, gây rỉ. Đối với mạ kẽm nhúng nóng, mặt cắt sẽ mất lớp mạ, cần phải sơn phủ kẽm lạnh (Zinc Rich Paint) lại ngay lập tức tại điểm cắt.

10. Có thể đi chung cáp điện động lực và cáp mạng trên cùng một thang cáp không? Nguyên tắc là KHÔNG. Cáp động lực sinh ra từ trường gây nhiễu tín hiệu mạng. Cần phải đi trên hai hệ thống riêng biệt, cách nhau ít nhất 300mm hoặc sử dụng vách ngăn (Divider) bằng kim loại nếu bắt buộc đi chung máng rộng.

12. Kết luận

Thang cáp điện dùng để làm gì? Nó chính là "bộ xương sống" vững chắc giúp gánh vác toàn bộ hệ thống dây thần kinh (cáp điện động lực) của bất kỳ siêu công trình nào.

Để thang cáp chịu tải tốt và bền bỉ, mấu chốt nằm ở việc chọn đúng vật liệu (như mạ kẽm nhúng nóng cho ngoài trời), tính toán tải trọng cáp chính xác để chọn độ dày phù hợp (>1.5mm), và tuyệt đối không bỏ qua khâu tiếp địa an toàn. Bất kỳ sai lầm nào trong việc nhồi nhét cáp quá mức hoặc tiết kiệm giá đỡ đều có thể dẫn đến nguy cơ võng sập và hỏa hoạn.

Khuyến nghị từ chuyên gia: Luôn thiết kế theo tiêu chuẩn NEMA/IEC, để lại ít nhất 40% không gian dự phòng trên thang cáp cho các nhu cầu nâng cấp hoặc bảo trì trong tương lai.

Bạn đang gặp khó khăn trong việc bóc tách khối lượng hoặc tính toán tải trọng cho hệ thống giá đỡ cơ điện? Hãy để lại bình luận hoặc liên hệ với đội ngũ kỹ sư của chúng tôi để được tư vấn bản vẽ và cung cấp giải pháp vật tư tối ưu nhất cho dự án của bạn!
