Tiêu Chuẩn Lắp Đặt Máng Cáp Điện: Hướng Dẫn Chi Tiết Từ Chuyên Gia

Việc thi công và lắp đặt máng cáp điện (Cable Tray) có cần tuân thủ các tiêu chuẩn kỹ thuật khắt khe hay chỉ cần lắp sao cho gọn gàng là đủ?

Câu trả lời là Có, bắt buộc phải tuân thủ nghiêm ngặt. Một hệ thống máng cáp chỉ an toàn khi được thiết kế và lắp đặt đúng tiêu chuẩn về tải trọng, khoảng cách giá đỡ, hệ số lấp đầy và quy chuẩn tiếp địa. Nếu bỏ qua các tiêu chuẩn này (như TCVN 9208:2012, NEMA VE 1/VE 2 hay IEC 61537), hệ thống sẽ đối mặt với nguy cơ sập đổ do quá tải cơ học, nhiễu tín hiệu hoặc thậm chí là hỏa hoạn do hiện tượng quá nhiệt của cáp điện bên trong.

Bài viết dưới đây sẽ cung cấp góc nhìn chuyên gia chi tiết nhất về các tiêu chuẩn lắp đặt máng cáp điện áp dụng cho các dự án công nghiệp và dân dụng.

Tiêu chuẩn lắp đặt máng cáp điện có thực sự quan trọng?

Để đảm bảo hệ thống điện vận hành ổn định trong suốt vòng đời dự án (thường từ 20–50 năm), việc áp dụng tiêu chuẩn lắp đặt không chỉ là thủ tục trên giấy mà là yêu cầu kỹ thuật sống còn.

• Về mặt an toàn điện: Giảm thiểu nguy cơ chập cháy do vỏ cáp bị xước khi kéo trên các mép sắc nhọn, hoặc quá nhiệt do cáp xếp chồng lên nhau quá dày không thể tản nhiệt.

• Về mặt cơ học: Đảm bảo hệ thống chịu được sức nặng của hàng tấn cáp điện lực mà không làm võng, oằn hoặc sập giá đỡ.

• Về tính pháp lý: Là cơ sở bắt buộc để vượt qua các kỳ nghiệm thu PCCC và an toàn điện của cơ quan chức năng (đáp ứng QCVN, TCVN).

Các tải trọng tác động lên hệ thống máng cáp đến từ đâu?

Khi thiết kế và thi công, kỹ sư không chỉ tính toán trọng lượng của bản thân máng cáp mà phải xét đến tổng hợp các lực tác động dưới đây:

Tải trọng tĩnh (Static Load)

Đây là trọng lượng nặng nhất và tác động liên tục, bao gồm:

• Trọng lượng của bản thân máng cáp (Cable tray weight).

• Trọng lượng của toàn bộ dây cáp điện bên trong (Cable load).

• Trọng lượng của các phụ kiện đi kèm (nắp đậy, vách ngăn).

Tải trọng động (Dynamic Load)

Tải trọng này xuất hiện trong quá trình thi công và bảo trì:

• Lực kéo căng khi luồn và kéo cáp (Pulling tension).

• Trọng lượng của công nhân bảo trì vô tình tì đè hoặc trèo lên hệ thống máng (dù tiêu chuẩn NEMA nghiêm cấm việc đi lại trên máng cáp, nhưng hệ thống vẫn cần một hệ số an toàn nhất định).

Yếu tố môi trường (Environmental Load)

Đặc biệt quan trọng với hệ thống máng cáp lắp đặt ngoài trời:

• Tải trọng gió (Wind load) tác động lên các hệ thống máng treo trên cao.

• Tải trọng tuyết/băng (Ice load) - ít gặp ở Việt Nam nhưng bắt buộc tính toán ở các vùng lạnh.

• Chấn động địa chấn (Seismic load) đối với các nhà máy đặt tại vùng có nguy cơ động đất.

Ứng suất nhiệt (Thermal Expansion)

Vật liệu kim loại của máng cáp sẽ co giãn theo sự thay đổi nhiệt độ môi trường. Lực đẩy hoặc kéo do giãn nở nhiệt nếu không được giải phóng qua các khe co giãn (Expansion joints) có thể làm cong vênh toàn bộ tuyến máng cáp.

Điều gì quyết định chất lượng và độ an toàn của máng cáp điện?

Khả năng chịu tải và độ bền của máng cáp phụ thuộc vào sự kết hợp của nhiều yếu tố kỹ thuật.

Vật liệu chế tạo

• Thép mạ kẽm (Galvanized Steel): Phổ biến nhất trong nhà.

• Thép mạ kẽm nhúng nóng (Hot-Dip Galvanized - HDG): Chống ăn mòn cao, dùng ngoài trời hoặc trong nhà xưởng công nghiệp nặng.

• Nhôm (Aluminum): Trọng lượng nhẹ, chống ăn mòn tốt, không nhiễm từ.

• Inox (Stainless Steel 304/316): Dùng trong công nghiệp thực phẩm, y tế hoặc môi trường hóa chất mạnh.

• Nhựa (FRP/PVC): Chống ăn mòn tuyệt đối, dùng trong các trạm xử lý nước thải hoặc nhà máy hóa chất (tương tự như vật liệu bồn nhựa PP).

Độ dày vật liệu (Sheet Thickness)

Độ dày (thường từ 1.0mm đến 2.5mm) quyết định trực tiếp đến độ cứng vững của máng cáp:

• Máng rộng < 300mm: Thường dùng thép dày 1.0mm - 1.2mm.

• Máng rộng 300mm - 600mm: Yêu cầu tôn dày 1.5mm.

• Máng rộng > 600mm: Phải sử dụng vật liệu dày 2.0mm - 2.5mm và bổ sung gân tăng cứng.

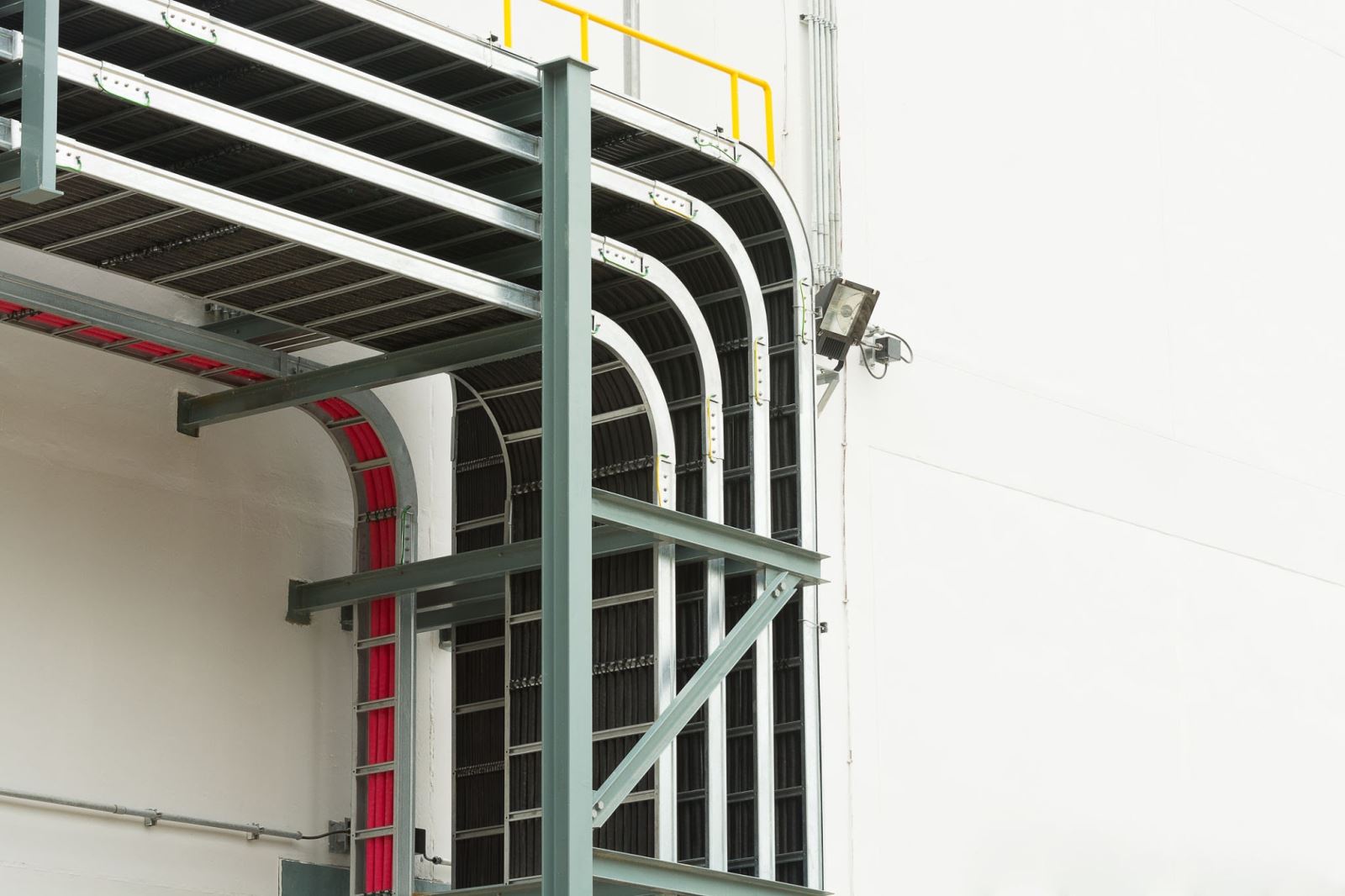

Hệ thống giá đỡ (Support System)

Bao gồm thanh U, thanh V, Ty ren (Threaded rod), quang treo hoặc thanh Unistrut. Nếu giá đỡ yếu, dù máng cáp có dày đến đâu hệ thống vẫn sẽ sụp đổ.

Tiêu chuẩn tiếp địa (Grounding/Earthing)

Máng cáp kim loại phải được nối đất liên tục trên toàn tuyến. Tại các vị trí nối máng, bắt buộc phải dùng dây tiếp địa (thường là cáp đồng bện) đấu nối giữa 2 đoạn máng để đảm bảo tính liên tục về điện, tránh dòng rò gây giật điện cho công nhân vận hành.

Công thức tính toán kích thước máng cáp và hệ số lấp đầy

Đây là bước kỹ thuật (Engineering) quan trọng nhất để tránh tình trạng cáp bị nhồi nhét quá mức gây cháy nổ.

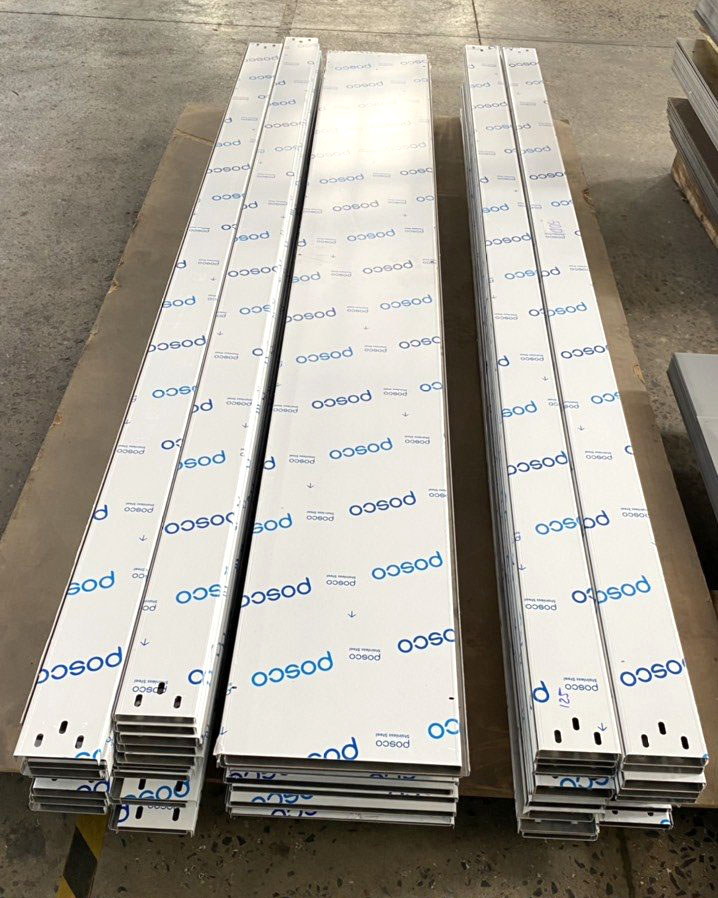

Hệ số lấp đầy (Fill Ratio)

Theo tiêu chuẩn NEC (National Electrical Code), tổng diện tích mặt cắt ngang của tất cả các sợi cáp không được vượt quá một tỷ lệ nhất định so với diện tích mặt cắt ngang hữu ích của máng cáp.

• Cáp tín hiệu/điều khiển: Hệ số lấp đầy tối đa là 50%.

• Cáp điện lực (Power Cable): Hệ số lấp đầy thường quy định ở mức 40% để chừa không gian tản nhiệt.

Công thức tính diện tích mặt cắt ngang (Cross-sectional Area)

A=i=1∑n​(π×4di2​​)

Trong đó:

• A: Tổng diện tích mặt cắt ngang của cáp (mm2)

• di​: Đường kính ngoài (bao gồm cả vỏ) của từng sợi cáp (mm)

• n: Số lượng sợi cáp

Ví dụ thực tế: Bạn có 20 sợi cáp động lực đường kính 25mm. Tổng diện tích cáp: 20×(π×4252​)≈9,817mm2. Nếu áp dụng hệ số lấp đầy 40% (0.4), diện tích lòng máng yêu cầu là: Smaˊng​≥0.49,817​=24,542mm2. Vậy bạn cần chọn máng cáp có kích thước tối thiểu (Rộng x Cao) là 300x100mm (diện tích là 30,000mm2).

Khoảng cách giá đỡ tiêu chuẩn (Support Span)

Khoảng cách giữa các tay đỡ/giá treo phụ thuộc vào tải trọng cáp và loại máng cáp. Dưới đây là bảng thông số tham khảo (tuân thủ theo NEMA VE 2):

Lưu ý: Tại các vị trí chuyển hướng (Cút góc vuông, Tê, Chữ Thập), bắt buộc phải có giá đỡ độc lập nằm cách mép phụ kiện không quá 600mm.

So sánh các loại vật liệu máng cáp phổ biến

Việc chọn sai vật liệu không chỉ làm tăng chi phí mà còn làm giảm tuổi thọ công trình.

Những sai lầm nghiêm trọng khi thi công lắp đặt máng cáp

Trong thực tế thi công tại các nhà máy, nhà thầu thường xuyên mắc phải các lỗi chí mạng sau:

1. Nhồi nhét cáp quá tải: Vượt quá hệ số lấp đầy 50%, cáp nằm bẹp lên nhau khiến không thể tản nhiệt, dẫn đến hỏa hoạn.

2. Bỏ qua hệ thống nối đất (Grounding): Không bắt dây đồng bện tiếp địa qua các điểm nối máng, gây nguy hiểm tính mạng khi rò điện.

3. Lắp giá đỡ quá thưa: Để tiết kiệm vật tư, khoảng cách treo ty ren lên đến 2.5 - 3 mét khiến máng bị võng (võng bụng) khi kéo cáp nặng.

4. Cắt mài không xử lý bavia: Cắt máng cáp bằng máy cắt tay nhưng không mài nhẵn mép, khi kéo cáp các gờ sắc nhọn sẽ cứa đứt vỏ bọc bọc cách điện.

5. Bỏ qua khe co giãn nhiệt: Ở các tuyến máng chạy thẳng dài trên 30 mét mà không chừa khe hở giãn nở, máng sẽ bị cong vênh vào mùa hè.

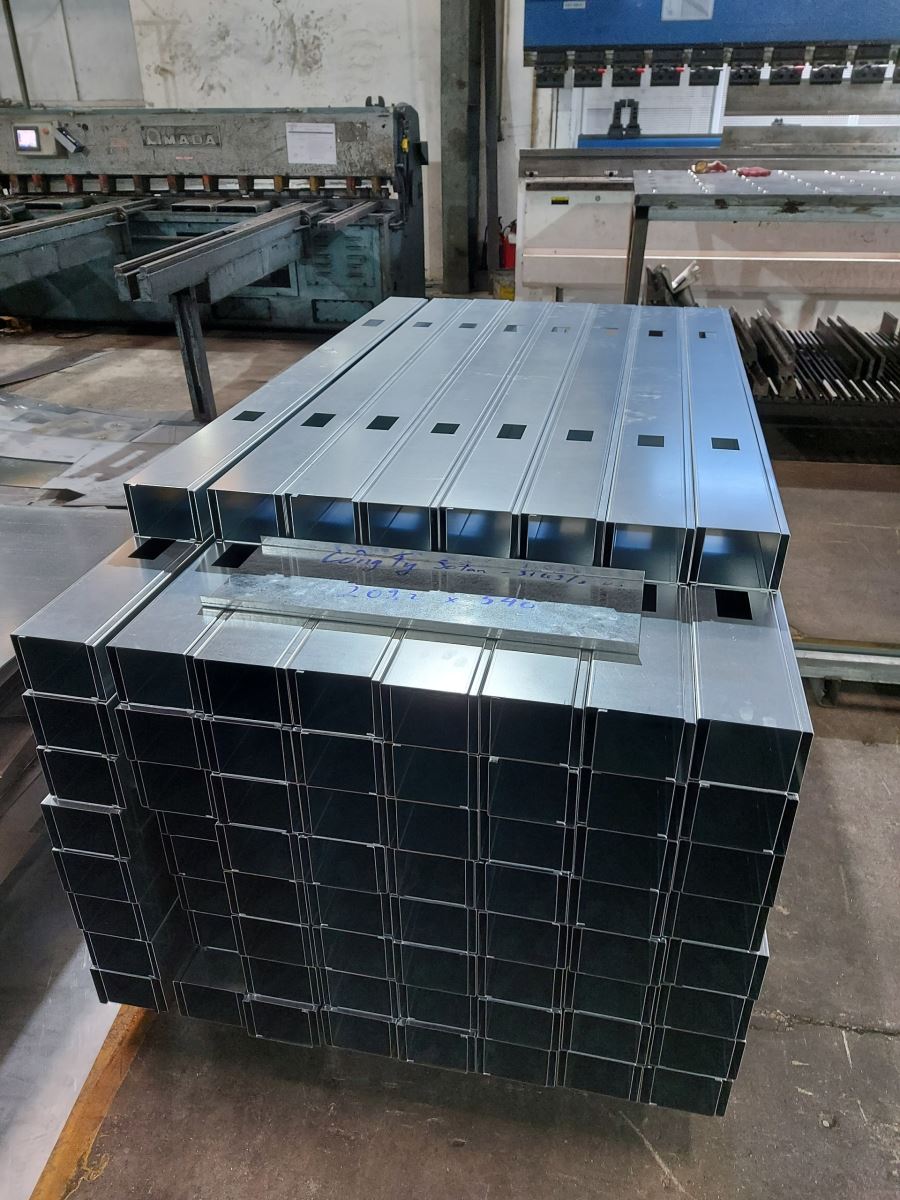

Checklist nghiệm thu lắp đặt máng cáp điện chuẩn chuyên gia

Để đảm bảo hệ thống an toàn trước khi đóng điện, giám sát cần kiểm tra:

• [ ] Tuyến máng chạy thẳng, phẳng, không bị võng xoắn.

• [ ] Đã lắp đặt đầy đủ dây tiếp địa (Earthing jumpers) tại 100% khớp nối.

• [ ] Tỷ lệ lấp đầy cáp đúng theo hồ sơ thiết kế đã duyệt (<50%).

• [ ] Tại các vị trí xuyên tường, sàn phải được bịt kín bằng bọt chống cháy (Fire Stop).

• [ ] Bulong nối máng được lắp với tán trơn quay vào trong lòng máng (để không làm xước cáp).

• [ ] Khoảng cách an toàn tối thiểu với các hệ thống đường ống nước/cứu hỏa được đảm bảo (thường là > 300mm).

Ứng dụng thực tế của từng loại thang máng cáp

• Máng cáp không đục lỗ (Trunking): Kín hoàn toàn. Dùng cho cáp tín hiệu, cáp mạng, cáp sợi quang để tránh nhiễu EMI hoặc tránh sự phá hoại của chuột/côn trùng.

• Máng cáp đột lỗ (Cable Tray): Có lỗ thoáng để tản nhiệt. Sử dụng phổ biến nhất cho cáp điện động lực tổng hợp trong các tòa nhà thương mại.

• Thang cáp (Cable Ladder): Có cấu trúc 2 thanh ray dọc và các thanh ngang (Rung). Chịu tải trọng cực lớn, dùng để đỡ hệ thống cáp ngầm, cáp động lực kích thước lớn trong hầm cáp nhà máy hoặc trạm biến áp.

Khi nào KHÔNG NÊN dùng máng cáp điện thông thường?

Dù là giải pháp phổ biến, nhưng dưới góc độ kỹ thuật chuyên môn, có những điều kiện mà việc sử dụng máng cáp kim loại thông thường là sai lầm:

• Khu vực có tính ăn mòn cực cao: Trong phòng pha chế hóa chất (Axit H2SO4, HCl), môi trường sẽ ăn mòn máng tôn mạ kẽm chỉ trong vài tháng. Lúc này bắt buộc phải dùng máng cáp FRP hoặc luồn cáp trong ống nhựa PVC/PP.

• Môi trường có nguy cơ cháy nổ cao (Hazardous Areas): Tại các mỏ than, trạm chiết nạp gas, hệ thống cáp điện thường phải đi trong ống thép mạ kẽm (Conduit) đạt chuẩn chống nổ chứ không thả trần trong máng cáp.

• Khu vực đi cáp ngầm chôn trực tiếp: Máng cáp không được thiết kế để chôn lấp dưới đất (Direct burial).

• Khu vực giao chéo tải trọng nặng: Nếu cáp đi ngang qua đường nội bộ nhà máy nơi có xe nâng, xe tải chạy qua, phải sử dụng ống thép chịu lực luồn cáp âm sàn.

FAQ - Câu hỏi thường gặp

1. Tiêu chuẩn TCVN nào quy định về lắp đặt máng cáp? Tại Việt Nam, các quy chuẩn thường tham chiếu theo TCVN 9208:2012 (Lắp đặt cáp và dây điện cho các công trình công nghiệp).

2. Có bắt buộc phải đậy nắp (Cover) cho máng cáp không? Không bắt buộc ở mọi vị trí. Nắp đậy thường chỉ bắt buộc ở các đoạn máng đi ngoài trời (chống mưa nắng), những nơi có nhiều bụi bẩn công nghiệp, hoặc các đoạn máng hạ thấp gần tầm tay người (để bảo vệ an toàn).

3. Cáp điện lực và cáp tín hiệu có đi chung một máng được không? Tuyệt đối không nên, trừ khi có vách ngăn bằng kim loại (Divider) phân tách liên tục dọc theo máng để chống nhiễu điện từ (EMI) từ cáp điện sang cáp tín hiệu.

4. Khoảng cách an toàn giữa hệ thống máng cáp và ống nước cứu hỏa là bao nhiêu? Theo các tiêu chuẩn ME, máng cáp điện phải đi cao hơn hoặc cách xa đường ống nước (cấp nước, thoát nước, chữa cháy) tối thiểu 300mm. Tuyệt đối không bố trí máng cáp nằm ngay dưới các van nước.

5. Bulong nối máng cáp vặn từ trong ra hay từ ngoài vào? Nguyên tắc bắt buộc: Đầu tán (phần nhẵn, dẹt tròn) phải nằm ở phía trong lòng máng, phần ren và ecu vặn nằm bên ngoài. Điều này đảm bảo khi kéo cáp không bị phần ren cứa rách vỏ.

6. Tại sao máng cáp bị võng bụng sau khi kéo cáp? Do khoảng cách giá đỡ (Support Span) quá lớn so với tải trọng cáp thực tế, hoặc tôn làm máng quá mỏng (<1.0mm) nhưng lại đỡ hệ thống cáp lớn.

7. Máng cáp mạ kẽm nhúng nóng khác gì tôn mạ kẽm (ZAM)? Tôn mạ kẽm (Pre-galvanized) là vật liệu được mạ sẵn tại nhà máy thép trước khi chấn gấp thành máng (vết cắt không có kẽm). Mạ kẽm nhúng nóng (HDG) là gia công xong toàn bộ máng rồi mới nhúng vào bể kẽm nóng chảy 450°C, lớp kẽm bám dày và bảo vệ hoàn toàn 100% bề mặt và cạnh cắt.

8. Tôi có thể đi lại, giẫm đạp lên thang máng cáp trong hầm cáp không? Tuyệt đối không. Theo tiêu chuẩn NEMA VE 2, máng cáp được thiết kế chỉ để chịu tải trọng của cáp, không thiết kế làm sàn thao tác thao tác (Walkway). Việc giẫm đạp có thể làm đứt ty ren hoặc gãy giá đỡ.

9. Tại sao phải nối dây đồng bện tiếp địa giữa các đoạn máng? Để đảm bảo đẳng thế và tạo ra một đường dẫn điện liên tục trở về hệ thống tiếp địa của tòa nhà. Nếu vỏ cáp bị rách và rò điện ra máng, dòng điện sẽ đi qua dây nối đất về hệ thống ngắt mạch (CB/ELCB) thay vì giật người chạm vào.

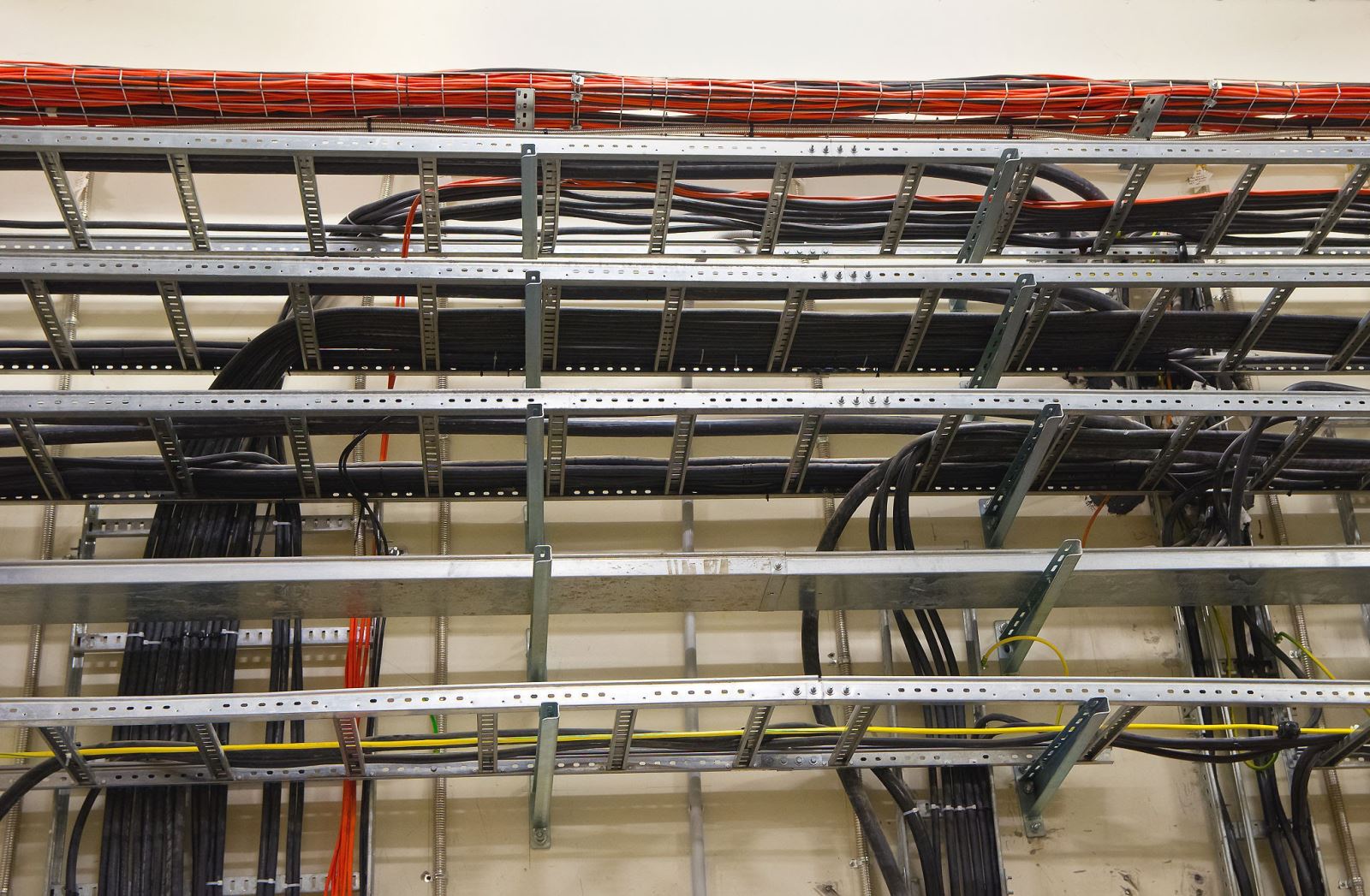

10. Khi nào nên dùng thang cáp (Cable Ladder) thay cho máng cáp (Cable Tray)? Khi cần kéo các loại cáp điện lực có kích thước rất lớn (cáp Single Core, cáp từ tủ MSB), cần khả năng chịu tải trọng cực cao, và cần không gian tối đa để tản nhiệt ra môi trường.

11. Có cần chừa khoảng cách giãn nở nhiệt cho máng cáp không? Có. Theo hướng dẫn của NEMA VE 2, đối với những tuyến máng thẳng dài (ví dụ >30m đối với nhôm hoặc >40m với thép mạ kẽm), đặc biệt ở ngoài trời, phải sử dụng phụ kiện nối giãn nở (Expansion splice plate).

12. Cắt máng cáp tại công trường cần lưu ý gì? Cắt bằng máy cắt kim loại chuyên dụng, phải loại bỏ sạch các bavia/cạnh sắc, và nếu là máng HDG hoặc sơn tĩnh điện, phải dùng sơn kẽm lạnh (Cold galvanizing spray) hoặc sơn dặm để phủ lại vị trí mặt cắt tránh rỉ sét.

Kết luận

Lắp đặt máng cáp điện không đơn thuần là việc "kê sắt, đặt dây". Nó là một hệ thống kỹ thuật đòi hỏi sự tính toán chính xác về tải trọng, hệ số lấp đầy, khoảng cách giá đỡ và đặc biệt là hệ thống nối đất an toàn. Việc bỏ qua bất kỳ một khâu tính toán nào—từ việc chọn sai độ dày vật liệu đến bố trí ty treo quá thưa—đều có thể dẫn đến những sự cố hỏa hoạn và chập cháy thảm khốc cho nhà máy hoặc dự án thương mại.

Khuyến nghị của chuyên gia: Dù áp dụng tiêu chuẩn TCVN, NEMA hay IEC, nhà thầu cơ điện (MEP) luôn cần tính toán dự phòng ít nhất 20–30% diện tích máng cáp (cho việc nâng cấp mở rộng trong tương lai) và giám sát chặt chẽ bước xử lý bavia, nối tiếp địa trong quá trình thi công thực tế.
