Tiêu Chuẩn TCVN Thang Cáp: Hướng Dẫn Chi Tiết Từ A-Z Cho Kỹ Sư Cơ Điện

Tại Việt Nam, thang cáp (cable ladder) được sản xuất và lắp đặt dựa trên sự kết hợp giữa các tiêu chuẩn quốc gia TCVN về vật liệu và lớp phủ bảo vệ (ví dụ TCVN liên quan đến mạ kẽm nhúng nóng, sơn tĩnh điện) với tiêu chuẩn quốc tế IEC 61537 về kết cấu, tải trọng và phương pháp thử cho hệ thống thang máng cáp (cable tray and cable ladder systems). Các yếu tố cốt lõi cần tuân thủ gồm: độ dày vật liệu, chất lượng lớp mạ/sơn phủ, tải trọng cho phép (SWL – Safe Working Load), khoảng cách giá đỡ, độ võng tối đa và hệ thống tiếp địa liên tục.

1. Tiêu chuẩn TCVN thang cáp là gì?

Tiêu chuẩn TCVN thang cáp là tập hợp các quy định kỹ thuật quốc gia áp dụng cho sản phẩm thang cáp điện (cable ladder) — một kết cấu kim loại dạng thang dùng để nâng đỡ, sắp xếp và bảo vệ hệ thống dây cáp điện trong công trình dân dụng và công nghiệp.

Tại Việt Nam, do chưa có một bộ TCVN riêng biệt và đầy đủ chỉ dành cho "thang cáp", các đơn vị sản xuất và tư vấn thiết kế thường phối hợp áp dụng:

• Tiêu chuẩn TCVN về vật liệu và lớp phủ bảo vệ: quy định yêu cầu kỹ thuật đối với lớp mạ kẽm nhúng nóng hoặc sơn tĩnh điện trên bề mặt thép, đảm bảo khả năng chống ăn mòn theo thời gian sử dụng.
• Tiêu chuẩn quốc tế IEC 61537 (Cable management – Cable tray systems and cable ladder systems): quy định về kết cấu, phương pháp thử tải trọng, độ võng cho phép và các yêu cầu an toàn cơ học — được nhiều đơn vị tư vấn tại Việt Nam viện dẫn song song với TCVN.
• Quy chuẩn kỹ thuật quốc gia về an toàn điện (QCVN): quy định các yêu cầu an toàn khi lắp đặt hệ thống dẫn điện, bao gồm khoảng cách an toàn với nguồn nhiệt, yêu cầu tiếp địa.

Lưu ý quan trọng: Số hiệu TCVN cụ thể áp dụng có thể thay đổi theo từng thời kỳ và từng loại vật liệu (thép mạ kẽm, thép sơn tĩnh điện, inox). Khi thiết kế hồ sơ kỹ thuật cho công trình, kỹ sư nên đối chiếu số hiệu tiêu chuẩn hiện hành tại thời điểm thi công hoặc yêu cầu nhà cung cấp xuất trình chứng chỉ CO – CQ kèm số hiệu tiêu chuẩn áp dụng cụ thể cho lô hàng.

Việc tuân thủ đúng các tiêu chuẩn trên mang lại ba lợi ích chính: đảm bảo an toàn vận hành hệ thống điện, đáp ứng yêu cầu nghiệm thu PCCC và nghiệm thu công trình, đồng thời kéo dài tuổi thọ sử dụng, giảm chi phí bảo trì về sau.

Hiện nay, Việt Nam chưa có một TCVN riêng quy định toàn diện về thiết kế, chế tạo và lắp đặt thang cáp điện (Cable Ladder). Trong thực tế, các dự án M&E, nhà máy và công trình công nghiệp thường áp dụng kết hợp các tiêu chuẩn quốc tế và các TCVN liên quan đến hệ thống điện.

Dưới đây là các tiêu chuẩn thường được viện dẫn:

Các TCVN liên quan thường áp dụng

2. Những yếu tố tác động đến việc áp dụng tiêu chuẩn thang cáp

2.1. Tải trọng tĩnh

Là trọng lượng của toàn bộ dây cáp đặt trên thang cộng với trọng lượng bản thân thang cáp. Đây là yếu tố cơ bản nhất để tính toán khoảng cách giá đỡ.

2.2. Tải trọng động

Xuất hiện khi công trình chịu rung chấn (nhà máy có máy móc vận hành liên tục), gió tác động (lắp đặt ngoài trời, trên mái), hoặc tải trọng phát sinh trong quá trình thi công, bảo trì (người đứng lên thang để kéo cáp).

2.3. Tác động môi trường

• Nhiệt độ và độ ẩm cao làm giảm tuổi thọ lớp mạ/sơn.
• Môi trường ven biển, nhà máy hóa chất gây ăn mòn nhanh, cần loại vật liệu có khả năng chống ăn mòn cao hơn (mạ kẽm nhúng nóng hoặc inox thay vì sơn tĩnh điện thông thường).

2.4. Tác động cơ học khi thi công

Va đập trong quá trình vận chuyển, lắp đặt, hoặc lực kéo căng khi luồn cáp có thể làm biến dạng kết cấu nếu vật liệu không đạt độ dày tiêu chuẩn.

3. Điều gì quyết định một hệ thống thang cáp đạt chuẩn?

Đây là phần quan trọng nhất khi lựa chọn và thiết kế hệ thống thang cáp.

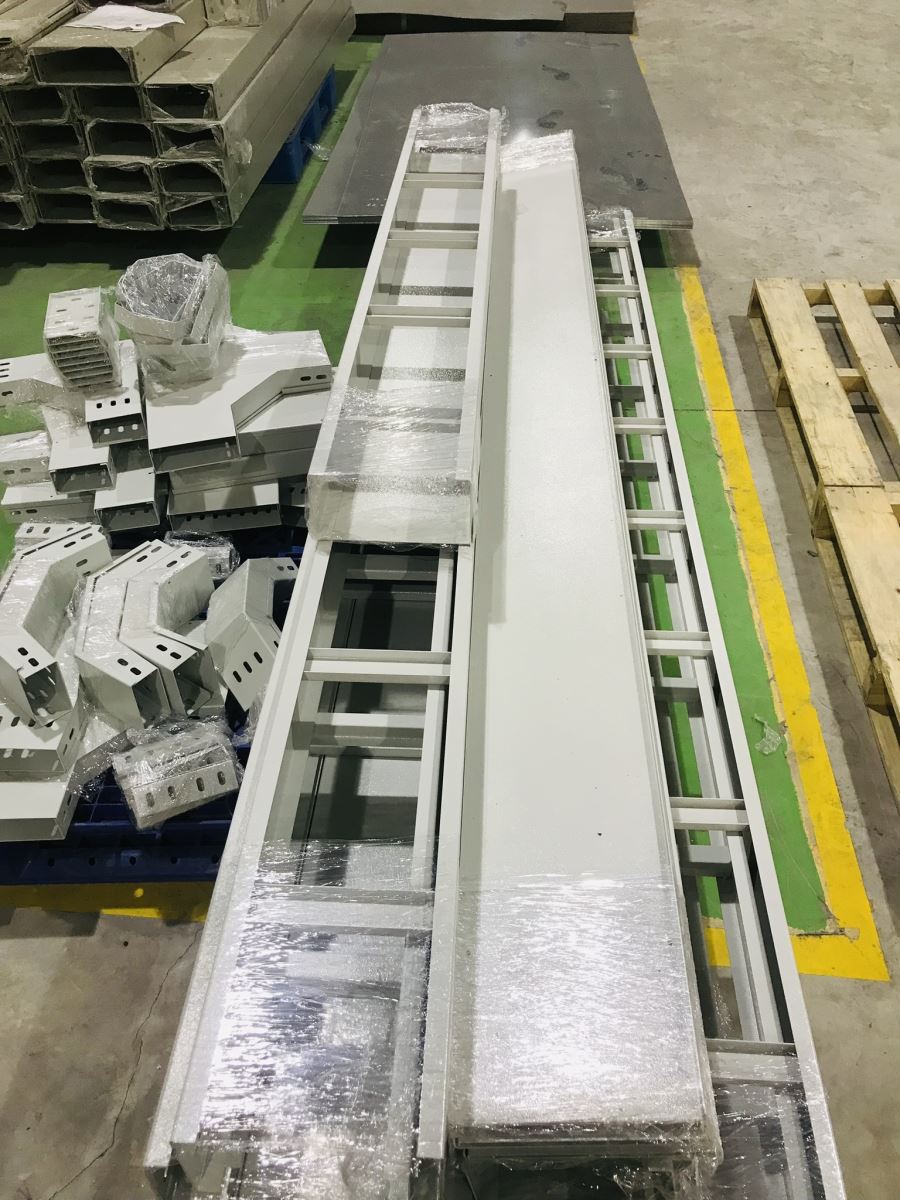

3.1. Loại vật liệu và lớp phủ bảo vệ

• Thang cáp sơn tĩnh điện: phù hợp môi trường trong nhà, khô ráo, chi phí hợp lý.
• Thang cáp mạ kẽm nhúng nóng: chống ăn mòn vượt trội, phù hợp môi trường ngoài trời, ven biển, nhà máy có hóa chất.
• Thang cáp mạ kẽm điện phân (mạ kẽm thường): lớp mạ mỏng hơn nhúng nóng, phù hợp môi trường trong nhà ít ẩm.
• Thang cáp Inox: dùng cho môi trường yêu cầu vệ sinh cao (thực phẩm, dược phẩm, bệnh viện) hoặc ăn mòn hóa chất mạnh.

3.2. Độ dày vật liệu

Độ dày tôn phổ biến trên thị trường: 1,0mm / 1,2mm / 1,5mm / 2,0mm. Độ dày càng lớn, khả năng chịu tải và chống biến dạng càng cao, nhưng đồng thời chi phí cũng tăng theo.

(Bảng mang tính tham khảo chung — cần đối chiếu với thông số kỹ thuật cụ thể của nhà sản xuất và yêu cầu tải trọng thực tế của công trình.)

3.3. Khoảng cách giá đỡ (nhịp treo)

Khoảng cách giữa các giá đỡ càng ngắn thì khả năng chịu tải và chống võng càng tốt, nhưng chi phí vật tư và nhân công thi công cũng tăng. Nhịp treo cần được tính toán dựa trên tải trọng cáp thực tế, không nên áp dụng máy móc một con số cố định cho mọi công trình.

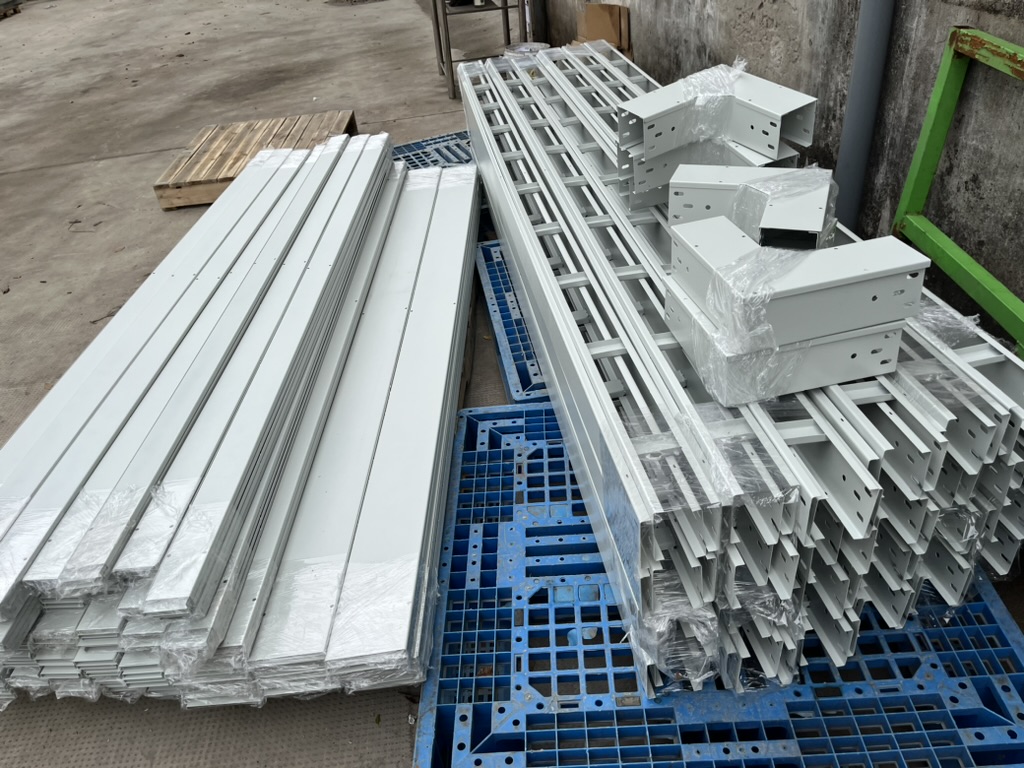

3.4. Phụ kiện đi kèm

Một hệ thống thang cáp đạt chuẩn không thể thiếu: bát nối, ty treo, quang treo, v đỡ, kẹp Z, bulong – ốc vít đúng quy cách. Phụ kiện kém chất lượng là nguyên nhân phổ biến gây lỏng mối nối, giảm khả năng chịu tải toàn hệ thống dù bản thân thanh thang đạt chuẩn.

3.5. Hệ thống tiếp địa

Toàn tuyến thang cáp phải được liên kết tiếp địa liên tục bằng dây tiếp địa chuyên dụng, đảm bảo thoát dòng rò và chống nhiễu điện từ.

3.6. Phương pháp gia công mối nối

Các mối hàn, mối ghép bulong tại vị trí nối thang, chuyển hướng (cút, tê, giảm) cần đảm bảo độ kín khít, không làm suy giảm khả năng chịu tải tại điểm nối — đây thường là điểm yếu nhất của toàn hệ thống nếu thi công không đúng kỹ thuật.

4. Cách tính tải trọng và khoảng cách giá đỡ thang cáp

Về nguyên tắc cơ học, thang cáp được xem như một dầm chịu tải phân bố đều, tựa trên các gối đỡ (giá treo) cách đều nhau. Hai đại lượng kỹ sư cần quan tâm:

a) Tải trọng phân bố đều (w):

w = (Tổng trọng lượng cáp + trọng lượng bản thân thang cáp) / Chiều dài nhịp treo (L)

b) Độ võng của thang cáp giữa hai gối đỡ:

Với dầm chịu tải phân bố đều, tựa đơn hai đầu, độ võng lớn nhất tại giữa nhịp được tính theo công thức cơ học kết cấu cơ bản:

δ = (5 × w × L⁴) / (384 × E × I)

Trong đó:

• δ: độ võng lớn nhất (mm)
• w: tải trọng phân bố đều (N/mm)
• L: chiều dài nhịp treo giữa hai giá đỡ (mm)
• E: mô-đun đàn hồi của vật liệu (thép: khoảng 200.000 N/mm²)
• I: mô-men quán tính tiết diện thanh thang (mm⁴) — phụ thuộc vào hình dạng và độ dày tiết diện

Ứng dụng thực tế: Nhà sản xuất thang cáp uy tín sẽ công bố bảng tải trọng cho phép (SWL) tương ứng với từng nhịp treo cụ thể (thường ở các mốc 1,0m / 1,5m / 2,0m / 3,0m), đã được tính toán và kiểm nghiệm sẵn theo tiêu chuẩn IEC 61537, kỹ sư công trình có thể tra cứu trực tiếp thay vì tự tính từ đầu. Độ võng cho phép thông thường được khuyến nghị không vượt quá khoảng 1/200 chiều dài nhịp treo để đảm bảo tính thẩm mỹ và an toàn cơ học lâu dài — con số chính xác cần đối chiếu theo tiêu chuẩn thiết kế của từng dự án.

5. Bảng tham khảo tải trọng và khoảng cách lắp đặt theo kích thước

(Số liệu mang tính chất tham khảo tổng quát. Tải trọng và khoảng cách giá đỡ thực tế phải được tính toán cụ thể theo số lượng, trọng lượng cáp thực tế và xác nhận từ nhà sản xuất trước khi thi công.)

6. So sánh thang cáp với máng cáp và các giải pháp đi dây khác

7. Những sai lầm thường gặp khi thi công thang cáp

• Khoảng cách giá đỡ quá xa so với tải trọng thực tế, dẫn đến võng, xệ theo thời gian.
• Không tiếp địa hoặc tiếp địa không liên tục toàn tuyến, gây mất an toàn điện.
• Chọn sai loại vật liệu cho môi trường lắp đặt (ví dụ dùng sơn tĩnh điện cho khu vực ngoài trời, ven biển).
• Xếp cáp quá tải, không chừa khoảng hở tản nhiệt, gây quá nhiệt dây dẫn.
• Mối nối, điểm chuyển hướng thi công ẩu, không dùng đúng phụ kiện chuyên dụng.
• Không kiểm tra tải thử trước khi nghiệm thu và đưa vào vận hành.
• Nền móng, kết cấu treo đỡ (trần, dầm) không đủ khả năng chịu lực cho toàn bộ hệ thống thang cáp.

8. Quy trình và checklist lắp đặt thang cáp đúng chuẩn

✓ Khảo sát tải trọng cáp thực tế và điều kiện môi trường trước khi thiết kế ✓ Lựa chọn loại vật liệu (sơn tĩnh điện / mạ kẽm nhúng nóng / inox) phù hợp môi trường ✓ Tính toán khoảng cách giá đỡ dựa trên bảng tải trọng của nhà sản xuất ✓ Thi công phụ kiện nối, treo đúng quy cách, siết chặt bulong đúng lực ✓ Đấu nối tiếp địa liên tục toàn tuyến ✓ Kiểm tra độ võng thực tế sau khi lắp đặt và xếp cáp ✓ Thử tải và nghiệm thu trước khi bàn giao đưa vào vận hành

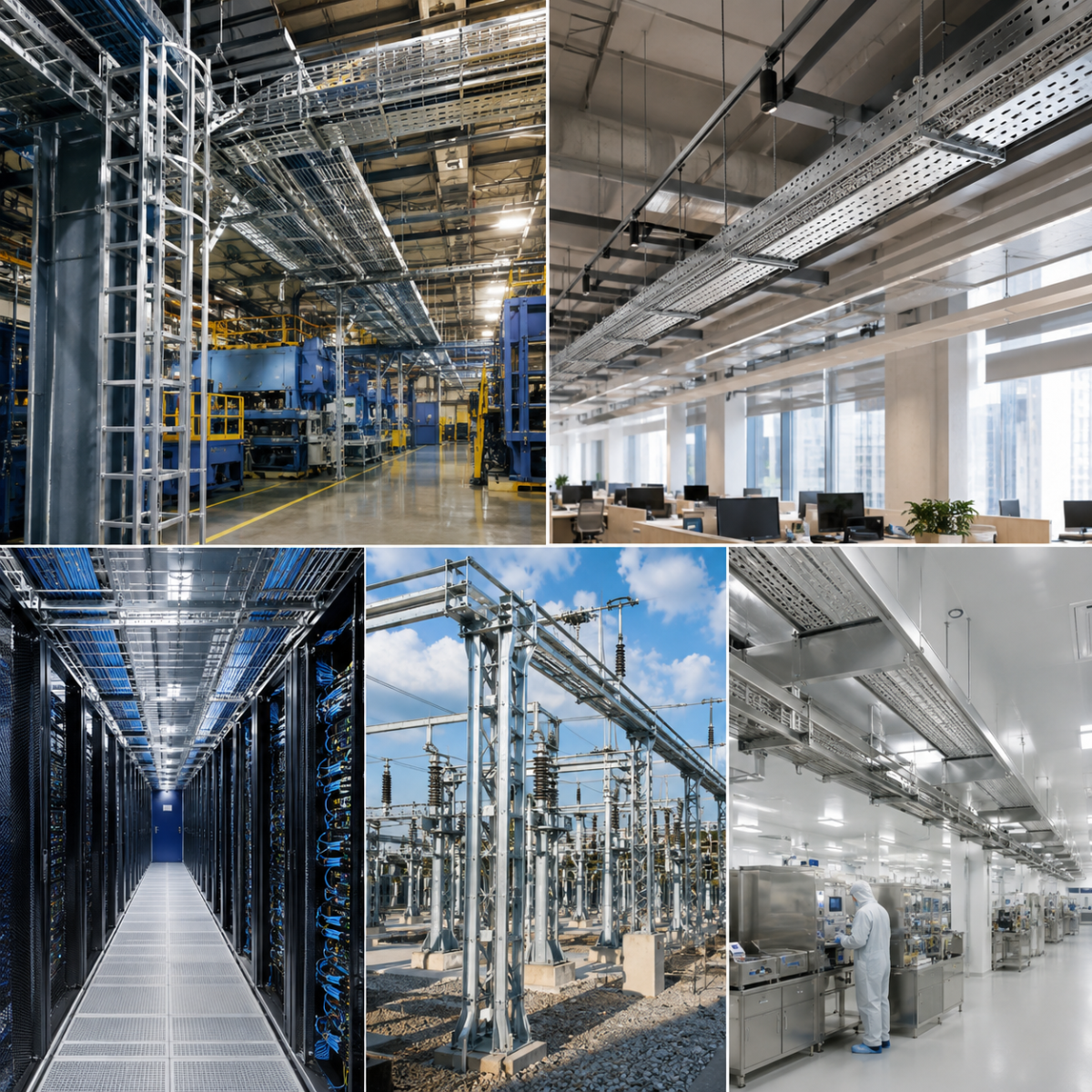

9. Ứng dụng thực tế theo loại công trình

• Nhà xưởng, khu công nghiệp: hệ thống thang cáp tải trọng lớn, kết hợp mạ kẽm nhúng nóng cho môi trường có độ ẩm, bụi công nghiệp.
• Tòa nhà văn phòng, chung cư: thang cáp sơn tĩnh điện, kết hợp thẩm mỹ với hệ trần kỹ thuật.
• Trung tâm dữ liệu (Data Center): yêu cầu khắt khe về khả năng chịu tải, chống nhiễu điện từ và độ chính xác trong quản lý tuyến cáp.
• Công trình ngoài trời, trạm biến áp, cầu cảng: bắt buộc dùng mạ kẽm nhúng nóng hoặc inox để chống ăn mòn lâu dài.
• Nhà máy thực phẩm, dược phẩm, bệnh viện: ưu tiên thang cáp inox 304 đáp ứng yêu cầu vệ sinh công nghiệp.

10. Khi nào không nên dùng thang cáp?

Thang cáp là giải pháp linh hoạt và tiết kiệm nhưng không phải phù hợp cho mọi tình huống. Không nên sử dụng thang cáp khi:

• Yêu cầu bảo vệ cáp kín hoàn toàn khỏi bụi, nước, hóa chất bắn trực tiếp — nên dùng máng cáp có nắp hoặc ống luồn kín.
• Không gian lắp đặt âm sàn, âm tường — cấu trúc dạng hở của thang cáp không phù hợp, nên dùng máng cáp âm sàn chuyên dụng.
• Môi trường yêu cầu chống cháy lan/ chống nhiễu điện từ nghiêm ngặt — cần giải pháp chuyên dụng khác theo tiêu chuẩn PCCC hoặc EMC riêng.
• Ăn mòn hóa chất cực mạnh vượt khả năng chịu đựng của thép mạ kẽm hoặc inox 304 — cần vật liệu đặc chủng (inox 316, composite) và tư vấn kỹ thuật chuyên sâu.

11. Câu hỏi thường gặp (FAQ)

1. Tiêu chuẩn TCVN nào áp dụng cho thang cáp điện tại Việt Nam? Hiện chưa có một TCVN duy nhất áp dụng riêng cho thang cáp; các đơn vị thường kết hợp TCVN về lớp mạ/sơn phủ bảo vệ với tiêu chuẩn quốc tế IEC 61537 về kết cấu và tải trọng.

2. Khoảng cách giá đỡ thang cáp tiêu chuẩn là bao nhiêu? Phụ thuộc vào kích thước, độ dày và tải trọng cáp thực tế, thường dao động 1,0 – 2,0m; cần tra bảng tải trọng cụ thể từ nhà sản xuất.

3. Thang cáp có bắt buộc phải tiếp địa không? Có. Tiếp địa liên tục toàn tuyến là yêu cầu bắt buộc để đảm bảo an toàn điện và đạt yêu cầu nghiệm thu.

4. Thang cáp mạ kẽm nhúng nóng và sơn tĩnh điện khác nhau thế nào? Mạ kẽm nhúng nóng có khả năng chống ăn mòn cao hơn, phù hợp ngoài trời/môi trường ẩm; sơn tĩnh điện phù hợp trong nhà, chi phí thấp hơn.

5. Độ dày tôn nào phù hợp cho thang cáp công nghiệp? Thường từ 1,5mm trở lên tùy kích thước và tải trọng, cần đối chiếu bảng thông số kỹ thuật cụ thể.

6. Làm sao biết thang cáp đã lắp đúng chuẩn? Kiểm tra qua: khoảng cách giá đỡ đúng tính toán, độ võng trong giới hạn cho phép, tiếp địa liên tục, mối nối chắc chắn và đã qua thử tải trước nghiệm thu.

7. Thang cáp và máng cáp khác nhau như thế nào? Thang cáp có cấu trúc hở dạng thanh ngang, phù hợp tải trọng lớn và tản nhiệt tốt; máng cáp có đáy kín, phù hợp bảo vệ cáp khỏi bụi/nước tốt hơn.

8. Có cần chứng chỉ CO – CQ cho thang cáp khi nghiệm thu công trình không? Có, đặc biệt với các công trình yêu cầu hồ sơ nghiệm thu PCCC và nghiệm thu hoàn công.

12. Kết luận

Tiêu chuẩn TCVN thang cáp không nằm ở một con số duy nhất mà là sự kết hợp giữa quy định về vật liệu, lớp phủ bảo vệ theo TCVN và các yêu cầu kết cấu, tải trọng theo tiêu chuẩn quốc tế IEC 61537. Một hệ thống thang cáp đạt chuẩn cần đảm bảo đồng thời: vật liệu và độ dày phù hợp môi trường lắp đặt, khoảng cách giá đỡ được tính toán đúng theo tải trọng thực tế, hệ thống tiếp địa liên tục, và thi công đúng kỹ thuật tại các điểm nối.

Những sai lầm phổ biến nhất — khoảng cách giá đỡ quá xa, thiếu tiếp địa, chọn sai vật liệu cho môi trường — đều có thể phòng tránh được nếu công trình được khảo sát và thiết kế kỹ lưỡng ngay từ đầu.

Là đơn vị có nhiều năm kinh nghiệm sản xuất và gia công thang máng cáp, đội ngũ kỹ thuật 2DE khuyến nghị chủ đầu tư và kỹ sư cơ điện nên yêu cầu nhà cung cấp công bố rõ bảng tải trọng, chứng chỉ CO – CQ và tư vấn cụ thể theo đặc thù công trình trước khi thi công, thay vì áp dụng thông số chung chung.
