Tổng quan chi tiết hệ thống thang cáp: Phân loại và tiêu chuẩn lắp đặt

Trong một hệ thống điện có hàng trăm mét, thậm chí hàng kilomet cáp, phần kết cấu đỡ cáp thường không được chú ý nhiều bằng dây dẫn và thiết bị điện. Nhưng khi tuyến cáp bắt đầu tăng tải, thay đổi hướng hoặc phải bổ sung thêm đường dây, chất lượng của hệ thống thang cáp trở nên rất rõ ràng.

Cable Ladder, hay thang cáp, được thiết kế để giải quyết bài toán này. Kết cấu gồm hai thanh thành chạy dọc và các thanh ngang liên kết giữa hai bên, tạo thành một hệ đỡ dạng thang. So với máng cáp có đáy kín, thiết kế mở giúp cáp được thông thoáng và dễ tiếp cận trong quá trình lắp đặt, kiểm tra hoặc mở rộng hệ thống.

Tuy nhiên, một bộ Cable Ladder tốt không chỉ nằm ở việc thép dày bao nhiêu. Kích thước Side Rail, khoảng cách thanh ngang, tải trọng, Support Span, vật liệu, lớp hoàn thiện và chất lượng các mối nối đều ảnh hưởng đến khả năng làm việc của toàn bộ tuyến.

Bài viết dưới đây tập trung vào những thông số cần quan tâm khi lựa chọn Cable Ladder, từ cấu tạo đến sản xuất, phụ kiện và kiểm tra chất lượng trước khi đưa vào công trình.

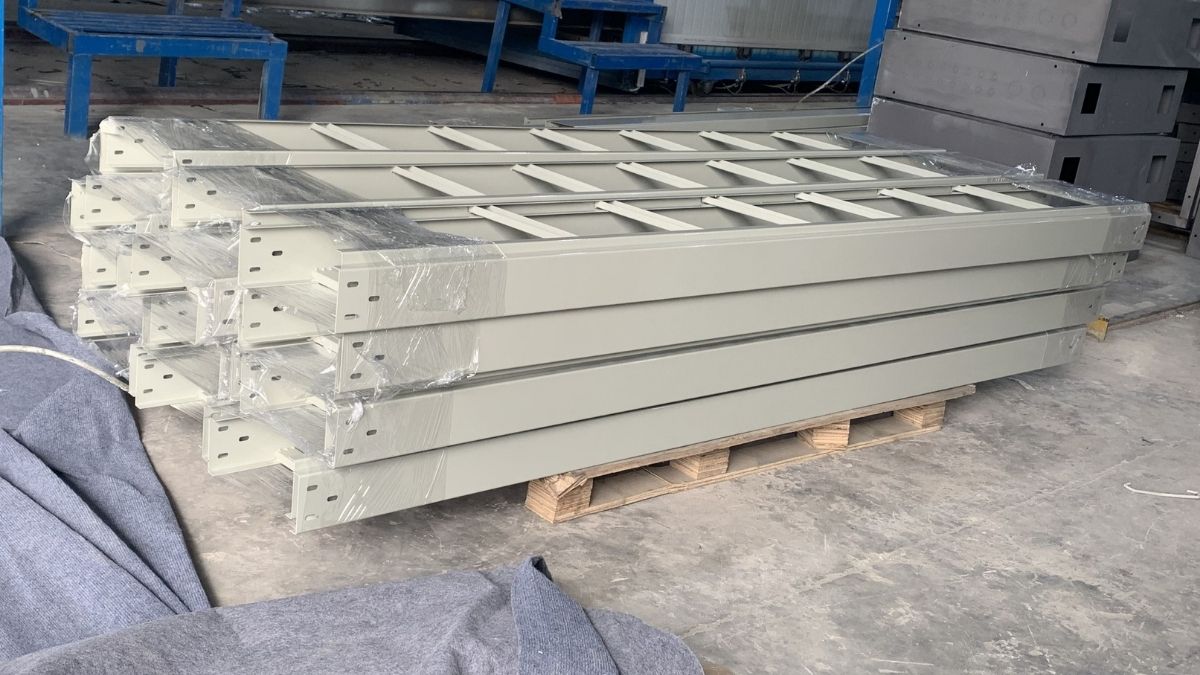

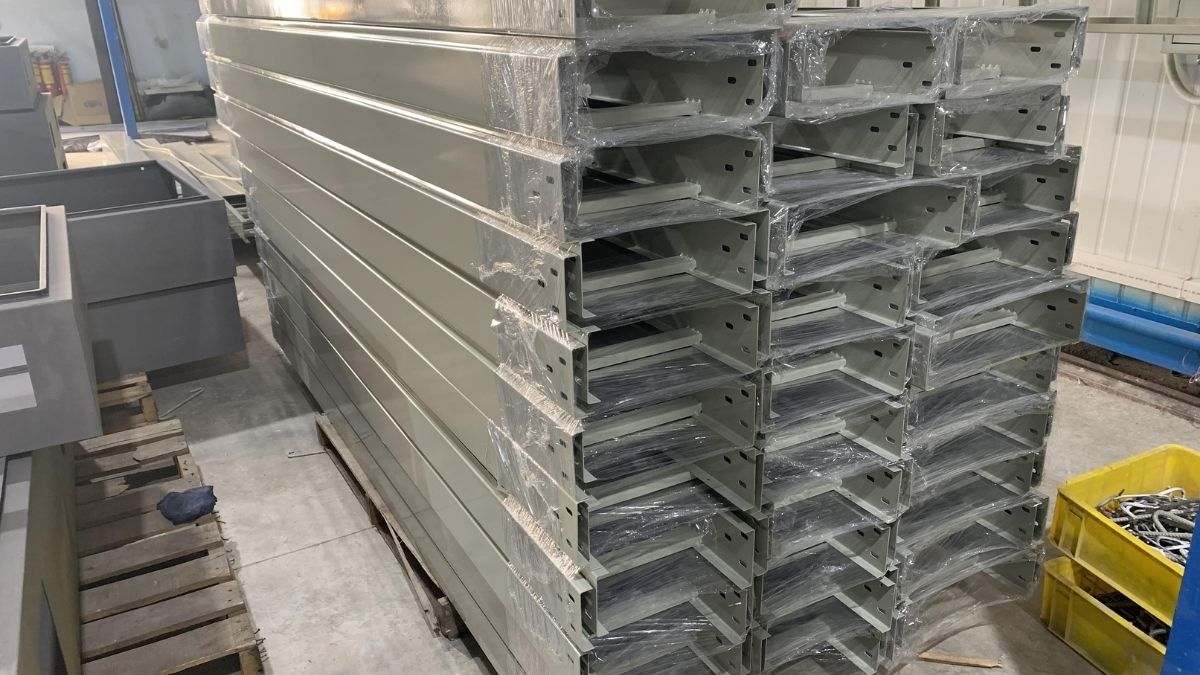

Cable Ladder là gì?

Cable Ladder là hệ thống đỡ cáp có cấu tạo tương tự một chiếc thang. Hai Side Rail nằm song song theo chiều dài tuyến, giữa hai thanh này là các Rung hoặc thanh ngang được bố trí theo khoảng cách nhất định.

Phần đáy của Cable Ladder không phải là một tấm thép kín. Cáp được đặt trên các thanh ngang và có thể được cố định bằng dây buộc, kẹp hoặc phụ kiện phù hợp.

Cấu tạo này khiến Cable Ladder thường được sử dụng cho những tuyến:

• Có nhiều cáp điện động lực.
• Có cáp tiết diện lớn hoặc trọng lượng lớn.
• Cần khả năng thông thoáng.
• Cần dễ quan sát và tiếp cận cáp.
• Có khả năng bổ sung thêm cáp trong quá trình vận hành.
• Được lắp đặt trong nhà máy, phòng máy, tầng kỹ thuật, hạ tầng công nghiệp và các công trình có hệ thống điện lớn.

Điểm quan trọng cần hiểu là Cable Ladder không phải chỉ là một đoạn thang thép. Một hệ thống hoàn chỉnh còn gồm các đoạn thẳng, phụ kiện chuyển hướng, mối nối, giá đỡ và các chi tiết liên kết.

Cấu tạo cơ bản của Cable Ladder

1. Side Rail – thanh thành thang

Side Rail là hai thanh dọc chịu phần lớn tải trọng của tuyến.

Khi cáp được đặt lên thang, tải sẽ truyền từ cáp xuống Rung, từ Rung sang Side Rail rồi xuống các giá đỡ. Vì vậy, độ cứng của Side Rail có ảnh hưởng trực tiếp đến độ võng và khả năng chịu tải của đoạn thang.

Side Rail có thể được tạo hình từ thép tấm bằng phương pháp cán định hình hoặc chấn tạo hình. Một số thiết kế sử dụng mép gấp để tăng độ cứng cho thanh thành.

Mép gấp cũng tạo ra một cạnh tương đối trơn, hạn chế nguy cơ làm xước vỏ cáp trong quá trình kéo và bố trí dây.

2. Rung – thanh ngang

Rung là các thanh ngang nối hai Side Rail.

Ngoài chức năng liên kết kết cấu, Rung là vị trí để đặt và cố định cáp. Khoảng cách giữa các Rung cần được xác định phù hợp với loại cáp và yêu cầu của hệ thống.

Nếu khoảng cách quá lớn, cáp nhỏ hoặc cáp có độ mềm cao có thể không được đỡ liên tục như mong muốn. Nếu khoảng cách quá dày, lượng vật liệu và chi phí sản xuất lại tăng.

Vì vậy, khoảng cách Rung không nên lựa chọn chỉ theo thói quen mà cần căn cứ vào cấu hình sản phẩm và yêu cầu dự án.

3. Splice Plate – bản nối

Một tuyến Cable Ladder dài thường được ghép từ nhiều đoạn thẳng.

Splice Plate dùng để nối hai đoạn thang liền nhau. Vị trí và phương pháp liên kết cần đảm bảo độ chắc chắn cơ học của tuyến.

Đối với hệ thống kim loại có yêu cầu liên kết đẳng thế, cần xem xét thêm giải pháp Bonding/Grounding theo thiết kế điện và tiêu chuẩn áp dụng.

4. Phụ kiện chuyển hướng

Cable Ladder không chỉ có đoạn thẳng. Tại vị trí đổi hướng hoặc phân nhánh, hệ thống có thể sử dụng:

• Horizontal Elbow – co ngang.
• Vertical Internal Bend – co đứng phía trong.
• Vertical External Bend – co đứng phía ngoài.
• Horizontal Tee – tê ngang.
• Horizontal Cross – chữ thập.
• Reducer – côn thu.
• Các phụ kiện chuyển tiếp theo thiết kế.

Nguồn sản xuất chuyên về Cable Ladder cũng phân loại riêng nhiều nhóm phụ kiện như elbow, tee, cross và reducer vì đây là những chi tiết có yêu cầu hình học khá cao và phải tương thích với đoạn thang chính.

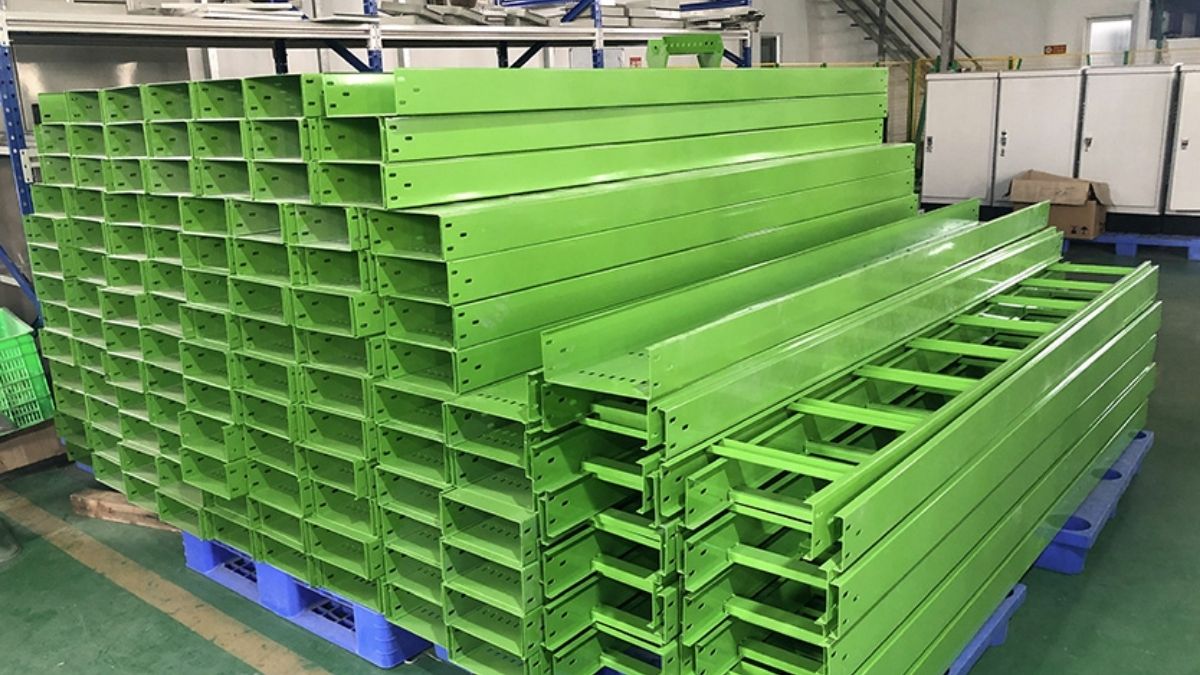

Cable Ladder hoạt động như thế nào trong hệ thống đỡ cáp?

Có thể hình dung đường truyền tải trọng theo thứ tự:

Cáp → Rung → Side Rail → Giá đỡ → Kết cấu công trình

Điều này giải thích tại sao không thể đánh giá một chiếc thang cáp chỉ bằng độ dày tấm thép.

Ví dụ, hai đoạn thang đều dùng thép 1,5 mm nhưng có thể cho kết quả khác nhau nếu:

• Chiều rộng khác nhau.
• Chiều cao Side Rail khác nhau.
• Khoảng cách giá đỡ khác nhau.
• Kết cấu Rung khác nhau.
• Hình dạng Side Rail khác nhau.
• Tải trọng cáp khác nhau.

Do đó, khi hỏi “thang cáp 1,5 mm chịu được bao nhiêu kg/m?”, câu hỏi này chưa đủ dữ kiện để đưa ra một con số chính xác.

Cần xác định tối thiểu kích thước thang + tải phân bố + Support Span + cấu hình kết cấu.

Tải trọng Cable Ladder và Support Span

Load Capacity là khả năng chịu tải của hệ thống.

Tải chính thường đến từ trọng lượng cáp. Với tải phân bố đều, có thể biểu diễn dưới dạng:

kg/m hoặc N/m

Nhưng khả năng chịu tải phải được xem xét cùng với Support Span, tức khoảng cách giữa các điểm đỡ.

Một đoạn thang được đỡ ở khoảng cách ngắn sẽ có điều kiện làm việc khác với một đoạn có khẩu độ dài. Khi Support Span tăng, độ võng của kết cấu cũng cần được kiểm soát chặt hơn.

Vì vậy, khi lựa chọn Cable Ladder, nên yêu cầu nhà sản xuất cung cấp Load/Span Data hoặc bảng tải tương ứng với cấu hình sản phẩm.

Một số hệ thống Cable Ladder trên thị trường được kiểm tra tải theo tiêu chuẩn DIN EN IEC 61537, qua đó tạo cơ sở để xác định tải trọng làm việc an toàn thay vì chỉ dựa trên kinh nghiệm hoặc con số quảng cáo.

Không nên dùng độ dày để suy ra tải trọng

Đây là một trong những sai lầm phổ biến khi mua thang cáp.

Ví dụ:

“Thang 2,0 mm chắc chắn chịu tải gấp đôi thang 1,0 mm.”

Không thể kết luận như vậy.

Khả năng chịu tải là kết quả của cả hệ thống kết cấu. Độ dày là một yếu tố, nhưng không phải yếu tố duy nhất.

Nếu dự án có yêu cầu tải lớn, nên cung cấp cho nhà sản xuất:

• Kích thước W × H.
• Tổng tải cáp.
• Support Span.
• Loại cáp.
• Điều kiện lắp đặt.
• Yêu cầu độ võng nếu có.
• Tiêu chuẩn áp dụng.

Vật liệu sản xuất Cable Ladder

Cable Ladder có thể được sản xuất từ nhiều loại vật liệu khác nhau.

Thép carbon

Thép là lựa chọn phổ biến nhờ độ cứng và khả năng chịu tải tốt.

Tùy môi trường, thép có thể được xử lý bề mặt bằng sơn hoặc mạ để tăng khả năng chống ăn mòn.

Nhôm

Nhôm có ưu điểm về trọng lượng thấp và khả năng chống ăn mòn trong nhiều môi trường.

Đây là lựa chọn đáng cân nhắc khi yêu cầu giảm khối lượng kết cấu hoặc công trình có điều kiện môi trường phù hợp.

Inox

Inox được sử dụng khi yêu cầu chống ăn mòn cao hoặc điều kiện vệ sinh đặc biệt.

Tùy môi trường, có thể lựa chọn cấp inox phù hợp như 304 hoặc 316.

Không nên chọn inox chỉ vì “chống gỉ tốt”; môi trường chứa chloride, hóa chất hoặc hơi muối có thể yêu cầu cấp vật liệu khác nhau.

Các phương án hoàn thiện bề mặt

Sơn tĩnh điện – Powder Coating

Sơn tĩnh điện thường được sử dụng cho các ứng dụng trong nhà hoặc những môi trường không quá khắc nghiệt.

Ngoài khả năng bảo vệ bề mặt, phương án này còn cho phép lựa chọn màu theo yêu cầu kiến trúc hoặc nhận diện công trình.

Mạ kẽm điện phân – Electro Galvanizing

Mạ kẽm điện phân tạo lớp kẽm trên bề mặt thép.

Phương án này phù hợp với các ứng dụng cần mức bảo vệ bề mặt nhất định nhưng điều kiện môi trường không quá khắc nghiệt.

Mạ kẽm nhúng nóng – Hot-Dip Galvanizing

Với HDG, sản phẩm thép đã gia công được nhúng vào kẽm nóng chảy để tạo lớp phủ bảo vệ.

Một điểm cần chú ý là thiết kế sản phẩm trước khi đưa đi mạ. Các vị trí kín hoặc cấu tạo giữ nước có thể ảnh hưởng đến quá trình mạ.

Đối với sản phẩm thiết kế cho HDG, các lỗ thông khí và thoát nước phù hợp giúp kẽm nóng chảy tiếp cận các vùng cần phủ và hạn chế tình trạng giữ khí hoặc giữ dung dịch trong quá trình xử lý. Đây là một chi tiết kỹ thuật đáng kiểm tra khi đặt Cable Ladder mạ nhúng nóng.

ZAM – Zinc-Aluminum-Magnesium

ZAM là lớp phủ hợp kim kẽm–nhôm–magie.

Đây là một phương án xử lý bề mặt khác được sử dụng cho các hệ thống quản lý cáp hiện đại. Khi lựa chọn ZAM, cần xem xét yêu cầu môi trường và specification của dự án thay vì mặc định rằng ZAM luôn thay thế được HDG trong mọi trường hợp.

Kiểu kết cấu Side Rail

Một số Cable Ladder sử dụng mép gấp tăng cứng trên Side Rail.

Thiết kế này tạo thêm một gân tăng cứng chạy dọc theo thanh thành. Ngoài tác dụng tăng độ cứng, mép gấp được tạo hình phù hợp còn giúp giảm nguy cơ cạnh sắc tiếp xúc với cáp.

Một cấu hình khác là C-Channel Side Rail, trong đó thanh thành được tạo hình dạng kênh.

Hai cấu hình này không nên đánh giá chỉ bằng tên gọi. Khi so sánh sản phẩm, cần xem xét:

• Chiều cao Side Rail.
• Độ dày.
• Hình dạng tiết diện.
• Cách liên kết Rung.
• Tải trọng công bố.
• Support Span.
• Phương pháp thử tải.

Vì sao chất lượng gia công ảnh hưởng đến Cable Ladder?

Cable Ladder là hệ thống lắp ghép. Nếu kích thước từng đoạn không đồng đều, vấn đề thường chỉ xuất hiện khi đưa sản phẩm ra công trường.

Ví dụ:

• Lỗ nối không đúng vị trí.
• Rung lệch khoảng cách.
• Hai Side Rail không song song.
• Đoạn thang bị cong.
• Phụ kiện không khớp.
• Lỗ bulong phải gia công lại tại hiện trường.

Những sai lệch nhỏ trên từng đoạn có thể trở thành vấn đề lớn khi ghép hàng chục hoặc hàng trăm đoạn liên tiếp.

Một số nhà sản xuất Cable Ladder sử dụng cán định hình, máy đột CNC và kiểm soát dung sai trong quá trình sản xuất để duy trì độ đồng đều giữa các đoạn. Nguồn tham khảo được sử dụng cho bài viết này công bố kiểm soát độ thẳng và vị trí lỗ ở mức dung sai cụ thể; đây là ví dụ cho thấy người mua nên quan tâm đến dữ liệu kiểm soát chất lượng, thay vì chỉ nhìn vào hình thức sản phẩm.

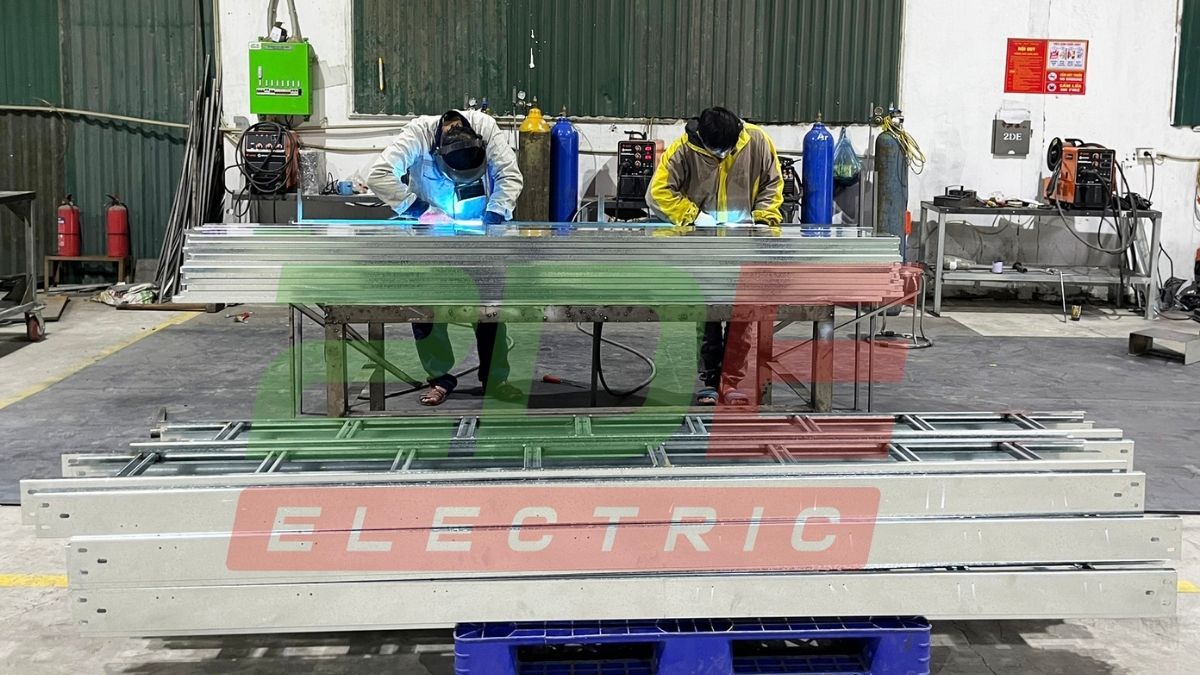

Quy trình sản xuất Cable Ladder

Một quy trình sản xuất cơ bản có thể gồm:

1. Kiểm tra nguyên liệu

Thép cuộn hoặc vật liệu đầu vào cần được kiểm tra:

• Mác vật liệu.
• Chiều dày.
• Bề mặt.
• Chứng từ vật liệu nếu dự án yêu cầu.

Việc kiểm soát nguyên liệu ngay từ đầu giúp hạn chế sai lệch giữa các lô sản xuất. Một số nhà máy quản lý vật liệu theo Mill Test Certificate – MTC để truy xuất nguồn gốc cuộn thép.

2. Cán định hình hoặc tạo hình Side Rail

Tấm thép được đưa qua hệ thống tạo hình để tạo tiết diện Side Rail theo thiết kế.

Ở bước này, độ chính xác của khuôn và hệ thống máy ảnh hưởng trực tiếp đến độ thẳng và kích thước thành phẩm.

3. Đột lỗ

Các lỗ trên Side Rail hoặc Rung được gia công theo bản vẽ.

Nếu vị trí lỗ không chính xác, việc lắp phụ kiện và nối các đoạn thang có thể gặp khó khăn.

4. Lắp và cố định Rung

Rung được liên kết với Side Rail bằng phương pháp phù hợp với thiết kế, có thể là hàn hoặc liên kết cơ khí.

5. Xử lý bề mặt

Tùy specification, sản phẩm có thể được:

• Sơn tĩnh điện.
• Mạ kẽm điện phân.
• Mạ kẽm nhúng nóng.
• Phủ ZAM.
• Hoàn thiện bằng vật liệu inox hoặc nhôm.

6. Kiểm tra chất lượng

Sau khi hoàn thiện, sản phẩm cần được kiểm tra kích thước, độ thẳng, vị trí lỗ, mối nối, bề mặt và các yêu cầu khác trong specification.

Các tiêu chí nên kiểm tra khi mua Cable Ladder

Không nên chỉ hỏi:

“Giá thang cáp bao nhiêu tiền một mét?”

Một yêu cầu mua hàng tốt nên có nhiều thông tin hơn.

Kích thước

Ghi rõ:

W × H × Length

Ví dụ:

W300 × H100 × L2500 mm

Độ dày

Ghi rõ chiều dày vật liệu theo specification.

Nếu có lớp phủ, cần xác định rõ đang nói đến:

• Chiều dày thép nền.
• Hay tổng chiều dày sau hoàn thiện.

Vật liệu

Ví dụ:

• Carbon Steel.
• Aluminum.
• Stainless Steel.

Lớp hoàn thiện

Ghi rõ:

• Powder Coating.
• Electro Galvanized.
• Hot-Dip Galvanized.
• ZAM.

Tải trọng

Yêu cầu nhà cung cấp cung cấp dữ liệu tải tương ứng với Support Span.

Không nên nhận một con số tải chung chung mà không biết điều kiện thử.

Phụ kiện

Danh sách nên bao gồm cả:

• Elbow.
• Tee.
• Cross.
• Reducer.
• Splice Plate.
• Bracket.
• Clamp.
• Hardware.

Điều này giúp tránh tình trạng có đủ đoạn thẳng nhưng thiếu phụ kiện khi thi công.

Vì sao nên mua cả hệ thống thay vì từng bộ phận riêng lẻ?

Một hệ thống Cable Ladder thường có nhiều loại chi tiết. Nếu đoạn thang, phụ kiện, bản nối và bulong được mua từ các nguồn khác nhau, khả năng không tương thích sẽ tăng lên.

Một số vấn đề thường gặp:

• Sai kích thước.
• Lỗ không trùng.
• Bán kính co không phù hợp.
• Khác chiều cao Side Rail.
• Khác phương pháp liên kết.
• Khác vật liệu hoặc lớp hoàn thiện.

Nếu một nhà cung cấp có thể sản xuất đồng bộ đoạn thẳng và phụ kiện, việc kiểm soát kích thước giữa các thành phần sẽ thuận lợi hơn.

Nguồn tham khảo cũng nhấn mạnh lợi ích của việc đồng bộ toàn bộ hệ thống nhằm giảm các vấn đề tương thích giữa ladder, fittings, splice plates và hardware.

Những lỗi thường gặp khi lựa chọn Cable Ladder

Chỉ quan tâm đến giá mỗi mét

Giá một mét thang không phản ánh tổng chi phí.

Cần tính:

Đoạn thẳng + phụ kiện + giá đỡ + mối nối + vật tư liên kết + hoàn thiện + vận chuyển

Chọn độ dày theo thói quen

Một số dự án mặc định dùng 1,2 mm hoặc 1,5 mm cho mọi tuyến.

Cách này có thể đơn giản trong mua hàng nhưng không phải lúc nào cũng tối ưu.

Không xác định Support Span

Cùng một mẫu thang nhưng thay đổi khoảng cách giá đỡ có thể làm thay đổi điều kiện chịu tải.

Không kiểm tra lớp hoàn thiện

Thang lắp trong nhà và ngoài trời không nhất thiết sử dụng cùng một phương án bảo vệ bề mặt.

Không kiểm tra phụ kiện

Đoạn thẳng đúng kích thước nhưng Elbow, Tee hoặc Reducer không tương thích sẽ gây khó khăn khi thi công.

Không yêu cầu dữ liệu kỹ thuật

Một nhà cung cấp có thể báo rất nhiều thông số về sản phẩm nhưng nếu thiếu Load Data, Material Specification hoặc Finish Specification thì việc đánh giá sản phẩm vẫn chưa đầy đủ.

Cable Ladder và Cable Tray: nên chọn loại nào?

Cable Ladder phù hợp với những tuyến cần kết cấu mở, thông thoáng và dễ tiếp cận.

Cable Tray, đặc biệt là máng đục lỗ, lại phù hợp với nhiều cấu hình tuyến điện và có thể cung cấp bề mặt đỡ liên tục hơn.

Máng đáy kín có lợi thế về khả năng hạn chế bụi hoặc vật thể từ bên ngoài rơi vào cáp, nhưng khả năng trao đổi nhiệt và thoát nước cần được xem xét theo cấu hình cụ thể.

Do đó, không nên đặt câu hỏi:

“Cable Ladder có tốt hơn Cable Tray không?”

Câu hỏi phù hợp hơn là:

“Loại kết cấu nào phù hợp với tải cáp, môi trường và yêu cầu bảo vệ của tuyến này?”

Cable Ladder phù hợp với những công trình nào?

Cable Ladder có thể được cân nhắc cho:

• Nhà máy sản xuất.
• Nhà máy công nghiệp.
• Phòng máy.
• Tầng kỹ thuật.
• Nhà xưởng.
• Trạm điện.
• Hệ thống điện động lực.
• Tuyến cáp công suất lớn.
• Công trình có nhu cầu mở rộng hệ thống điện.

Đối với những khu vực nhiều bụi, hóa chất, độ ẩm cao hoặc yêu cầu bảo vệ cáp khỏi tác động bên ngoài, cần đánh giá thêm phương án máng cáp kín, nắp đậy hoặc lớp hoàn thiện phù hợp.

Checklist lựa chọn Cable Ladder cho dự án

Trước khi gửi yêu cầu báo giá, có thể chuẩn bị bảng thông tin sau:

Hạng mục	Thông tin cần xác định
Loại sản phẩm	Cable Ladder
Chiều rộng	W
Chiều cao	H
Chiều dài	Theo từng đoạn
Độ dày	Theo thiết kế
Vật liệu	Thép / Nhôm / Inox
Hoàn thiện	Sơn / EG / HDG / ZAM
Tải cáp	kg/m hoặc N/m
Support Span	Khoảng cách giá đỡ
Phụ kiện	Elbow / Tee / Cross / Reducer
Mối nối	Splice Plate
Giá đỡ	Bracket / Hanger
Grounding	Theo thiết kế
Tiêu chuẩn	Theo specification
Hồ sơ	Catalogue / CQ / MTC... nếu yêu cầu

Có bảng này, quá trình báo giá sẽ rõ ràng hơn và hạn chế tình trạng nhà cung cấp phải hỏi lại nhiều lần.

2DE cung cấp Cable Ladder theo yêu cầu

Với một hệ thống thang cáp, điều quan trọng không chỉ là sản phẩm có đúng kích thước hay không mà còn là các thành phần phải tương thích với nhau và phù hợp với điều kiện làm việc của tuyến.

2DE có thể tiếp nhận yêu cầu theo:

• Kích thước W × H.
• Độ dày vật liệu.
• Chiều dài đoạn.
• Vật liệu.
• Lớp hoàn thiện.
• Phụ kiện.
• Bản vẽ hoặc bảng khối lượng của dự án.

Nếu đã có bản vẽ M&E hoặc BOQ, khách hàng có thể sử dụng trực tiếp các thông tin này để yêu cầu cấu hình và báo giá.

Câu hỏi thường gặp về Cable Ladder

Cable Ladder là gì?

Cable Ladder là hệ thống đỡ cáp dạng thang, gồm hai Side Rail và các Rung liên kết giữa hai bên.

Cable Ladder dùng cho loại cáp nào?

Thường được sử dụng cho các tuyến cáp điện, đặc biệt là tuyến có nhiều cáp động lực hoặc cáp có tải trọng lớn. Việc lựa chọn cần căn cứ vào loại cáp và yêu cầu thiết kế.

Độ dày Cable Ladder bao nhiêu là phù hợp?

Không có một độ dày duy nhất cho mọi công trình. Cần xét tải cáp, kích thước thang, kết cấu và Support Span.

Cable Ladder có cần phụ kiện không?

Có. Một hệ thống hoàn chỉnh thường cần Elbow, Tee, Cross, Reducer, Splice Plate và các phụ kiện giá đỡ tùy theo tuyến.

Cable Ladder mạ kẽm nhúng nóng dùng ở đâu?

HDG thường được cân nhắc cho ngoài trời, nhà máy và các môi trường cần khả năng chống ăn mòn cao hơn so với các lớp hoàn thiện thông thường. Điều kiện môi trường cụ thể vẫn cần được xem xét trước khi lựa chọn.

Có thể sản xuất Cable Ladder theo kích thước riêng không?

Có thể thiết kế và gia công theo yêu cầu dự án, tùy năng lực sản xuất và specification. Khi đặt hàng nên cung cấp bản vẽ hoặc bảng thông số đầy đủ để thống nhất cấu hình trước khi sản xuất.

Cable Ladder không chỉ là một kết cấu để đặt cáp. Nó là một hệ thống cơ khí phải làm việc liên tục dưới tải của cáp, chịu tác động của môi trường và kết nối với nhiều phụ kiện trên toàn tuyến.

Khi lựa chọn, nên bắt đầu từ tải cáp và Support Span, sau đó mới xác định kích thước, độ dày, vật liệu và lớp hoàn thiện. Tiếp theo là kiểm tra khả năng tương thích của các phụ kiện, phương án giá đỡ và yêu cầu Grounding/Bonding.

Đối với dự án có tải lớn hoặc tuyến phức tạp, việc yêu cầu dữ liệu tải và thông số kỹ thuật từ nhà sản xuất sẽ đáng tin cậy hơn nhiều so với việc chọn sản phẩm chỉ dựa trên độ dày thép hoặc giá thành mỗi mét.

2DE Việt Nam cung cấp thang cáp, máng cáp và phụ kiện theo cấu hình dự án. Khách hàng có thể gửi bản vẽ, BOQ hoặc danh sách kích thước để được tư vấn cấu hình phù hợp và báo giá theo khối lượng thực tế.
