Cable Tray Là Gì? Phân Loại, Ứng Dụng Và Báo Giá Từ Nhà Máy Sản Xuất 2DE

Cable tray là thuật ngữ tiếng Anh xuất hiện rất nhiều trong hồ sơ thiết kế, bản vẽ M&E của các công trình tại Việt Nam, nhưng không phải ai cũng hiểu rõ đây chính là tên gọi khác của máng cáp – thang máng cáp quen thuộc. Bài viết này, 2DE Việt Nam – đơn vị trực tiếp sản xuất thang máng cáp tại xưởng – sẽ giúp bạn hiểu đúng khái niệm, phân loại, cách chọn loại phù hợp và bảng giá cập nhật mới nhất.

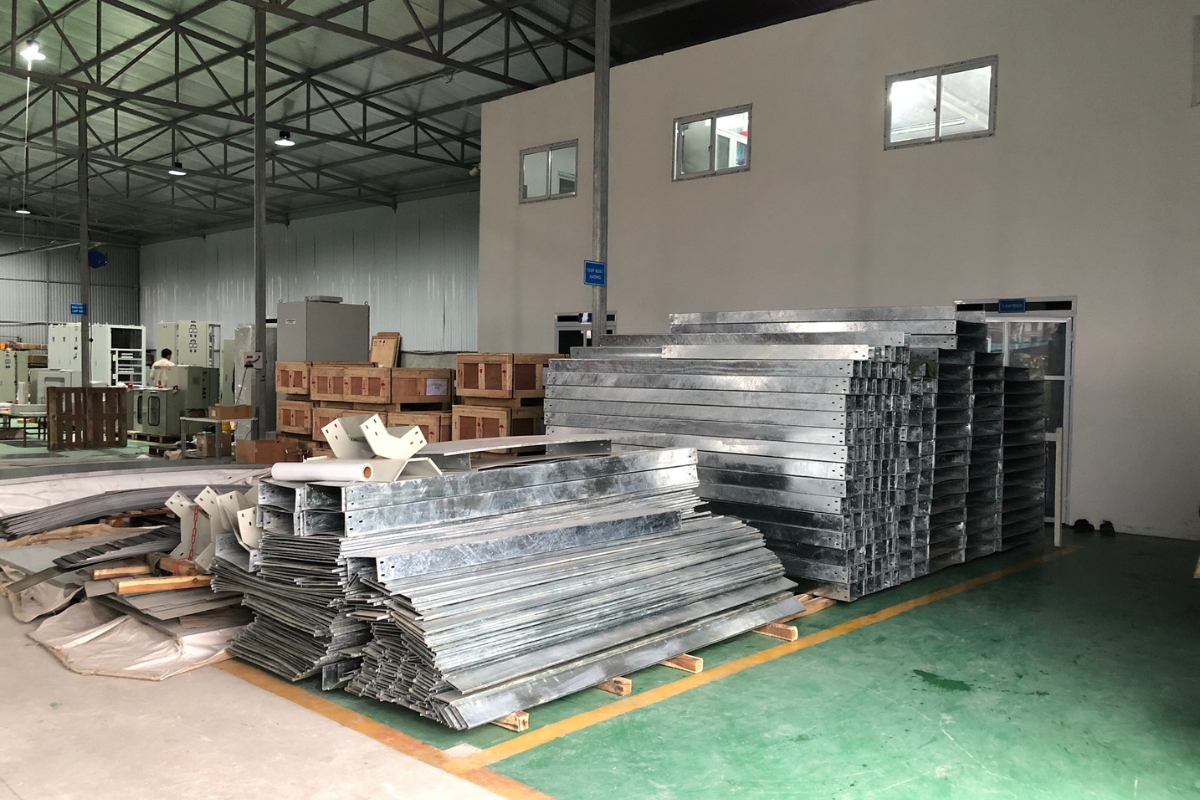

Cable tray là gì?

Cable tray (còn gọi là cable trunking) là tên tiếng Anh của máng cáp điện, hay còn được biết đến với các tên gọi khác tại Việt Nam như khay cáp, hệ thống thang máng cáp. Đây là thiết bị dùng để nâng đỡ, sắp xếp và bảo vệ hệ thống dây dẫn, cáp điện trong một công trình.

Cable tray hoạt động như một "đường ống" mở, giữ cho dây cáp đi theo đúng tuyến, tránh rối, chồng chéo, đồng thời bảo vệ cáp khỏi các tác động bên ngoài như va đập, ẩm ướt, bụi bẩn. Nhờ đó, việc kiểm tra, bảo trì hệ thống điện cũng trở nên dễ dàng và nhanh chóng hơn.

Đặc điểm kỹ thuật của cable tray

Lưu ý: các kích thước trên là phổ biến trên thị trường. Với vai trò nhà máy trực tiếp, 2DE nhận gia công theo kích thước, độ dày và bề mặt hoàn thiện riêng theo bản vẽ từng công trình.

Ứng dụng của cable tray trong công trình xây dựng

Cable tray được sử dụng rộng rãi trong nhiều loại công trình:

• Công trình dân dụng: nhà ở, chung cư, tòa nhà văn phòng
• Bệnh viện, trường học: yêu cầu an toàn điện cao, dễ bảo trì
• Trung tâm thương mại, siêu thị: hệ thống điện phức tạp, nhiều tuyến cáp
• Công trình công nghiệp: nhà máy, khu công nghiệp, trung tâm dữ liệu

Phân loại cable tray phổ biến hiện nay

1. Cable tray hình chữ nhật (máng cáp đục lỗ)

Thiết kế dạng hộp chữ nhật, thân máng được đục lỗ để cố định và phân loại dây dẫn hiệu quả, đồng thời hỗ trợ thoát nhiệt và thoát nước đọng.

Ưu điểm: dễ lắp đặt, bảo trì, thay thế cáp; có thể xử lý bề mặt đa dạng để tăng độ bền. Nhược điểm: chiếm nhiều diện tích lắp đặt hơn so với các dòng khác.

2. Cable tray hình hộp (máng cáp kín)

Có nắp đậy hoặc thiết kế kín hoàn toàn, được chế tạo từ thép sơn tĩnh điện, thép mạ kẽm, thép không gỉ hoặc composite.

Ưu điểm: bảo vệ cáp tối đa khỏi nước, bụi bẩn, nguy cơ cháy nổ – phù hợp môi trường khắc nghiệt hoặc yêu cầu PCCC cao. Nhược điểm: khó tiếp cận cáp bên trong hơn, thao tác bảo trì mất nhiều thời gian hơn.

3. Cable tray hình lưới (máng lưới)

Kết cấu dạng lưới thép/inox đan xen, hoàn toàn hở.

Ưu điểm: thoát nhiệt tốt nhất trong 3 loại, tiết kiệm không gian và chi phí lắp đặt, thi công nhanh. Nhược điểm: không bảo vệ được cáp khỏi nước, bụi, cần biện pháp bảo vệ bổ sung nếu lắp ngoài trời.

Xem chi tiết: Máng Cáp Dạng Lưới – Cấu tạo, kích thước và báo giá

Bảng so sánh nhanh 3 loại cable tray

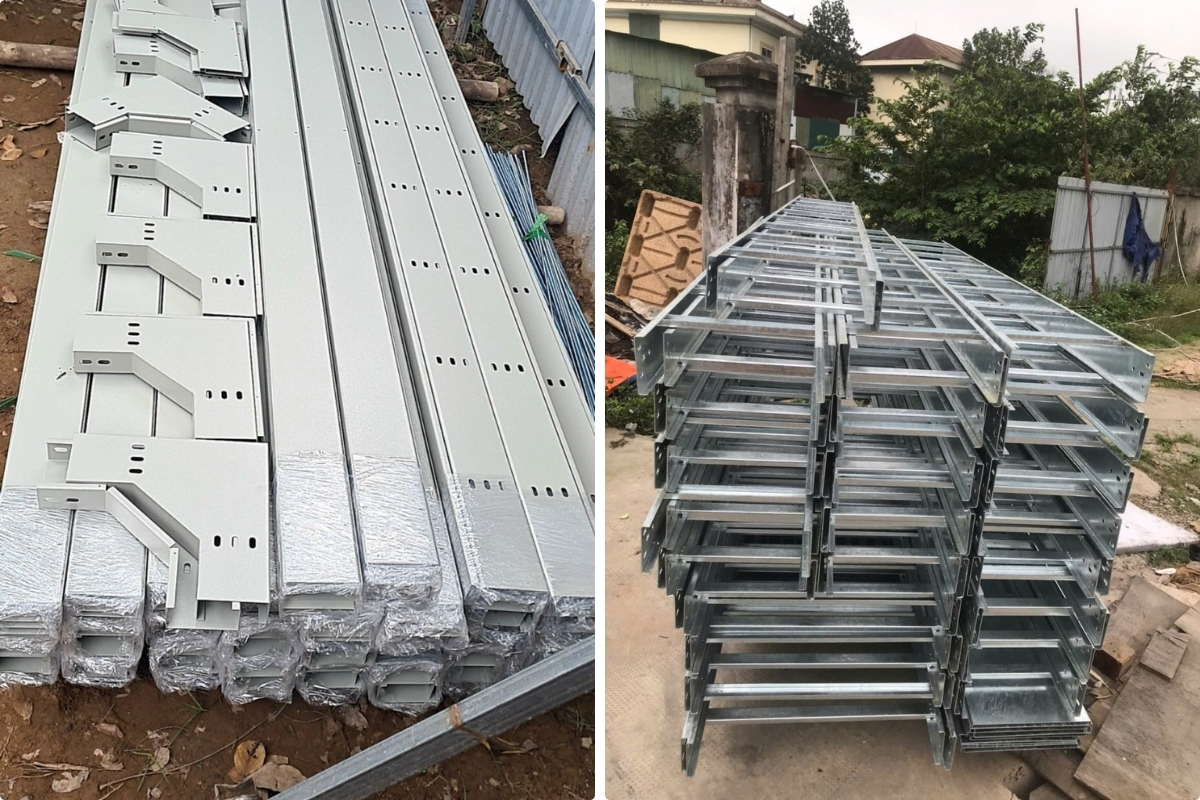

Cable tray và cable ladder (thang cáp) khác nhau thế nào?

Nhiều người thường nhầm lẫn cable tray với cable ladder (thang cáp) vì cả hai đều dùng để đỡ dây cáp. Điểm khác biệt chính:

• Cable tray (máng cáp): có đáy liền hoặc lưới, phù hợp cho cáp điều khiển, cáp tín hiệu, cáp có tiết diện nhỏ – trung bình.
• Cable ladder (thang cáp): cấu trúc dạng thang với các thanh ngang cách đều, chịu tải trọng lớn hơn, thường dùng cho cáp động lực, cáp có tiết diện lớn, tuyến cáp dài trong nhà máy công nghiệp.

Việc chọn đúng loại (tray hay ladder) cần dựa vào tải trọng cáp thực tế và khoảng cách giữa các điểm đỡ của công trình.

Cách chọn cable tray phù hợp với công trình

• Xác định môi trường lắp đặt: trong nhà/ngoài trời, khô ráo/ẩm ướt/ăn mòn hóa chất → chọn vật liệu tương ứng (sơn tĩnh điện, mạ kẽm nhúng nóng, inox)
• Xác định loại và số lượng cáp: cáp tín hiệu nhẹ có thể dùng máng lưới; cáp động lực cần tản nhiệt nên ưu tiên máng lưới hoặc đục lỗ; khu vực cần chống cháy/chống bụi cao nên chọn máng kín
• Tính toán tải trọng và khoảng cách giá đỡ: đảm bảo cable tray không bị võng, biến dạng khi đầy tải
• Cân nhắc ngân sách và tiến độ thi công: máng lưới thường tối ưu chi phí và thời gian lắp đặt nhất

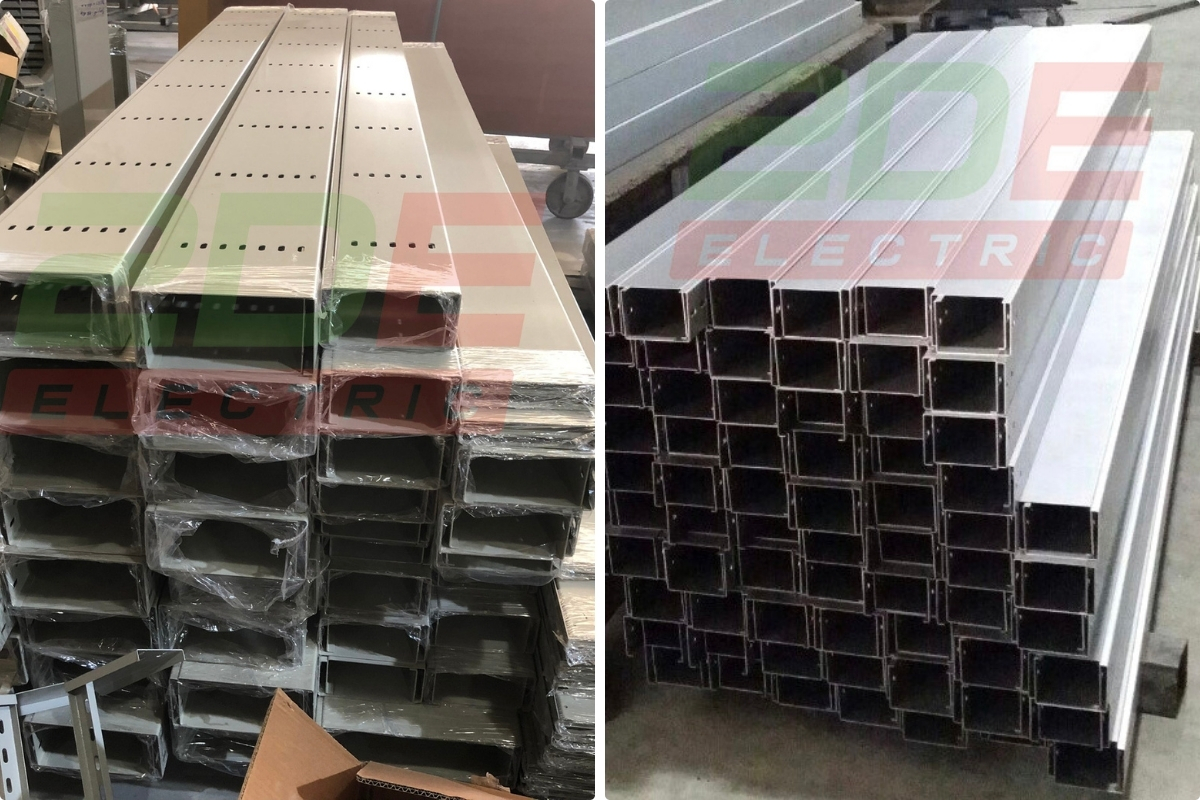

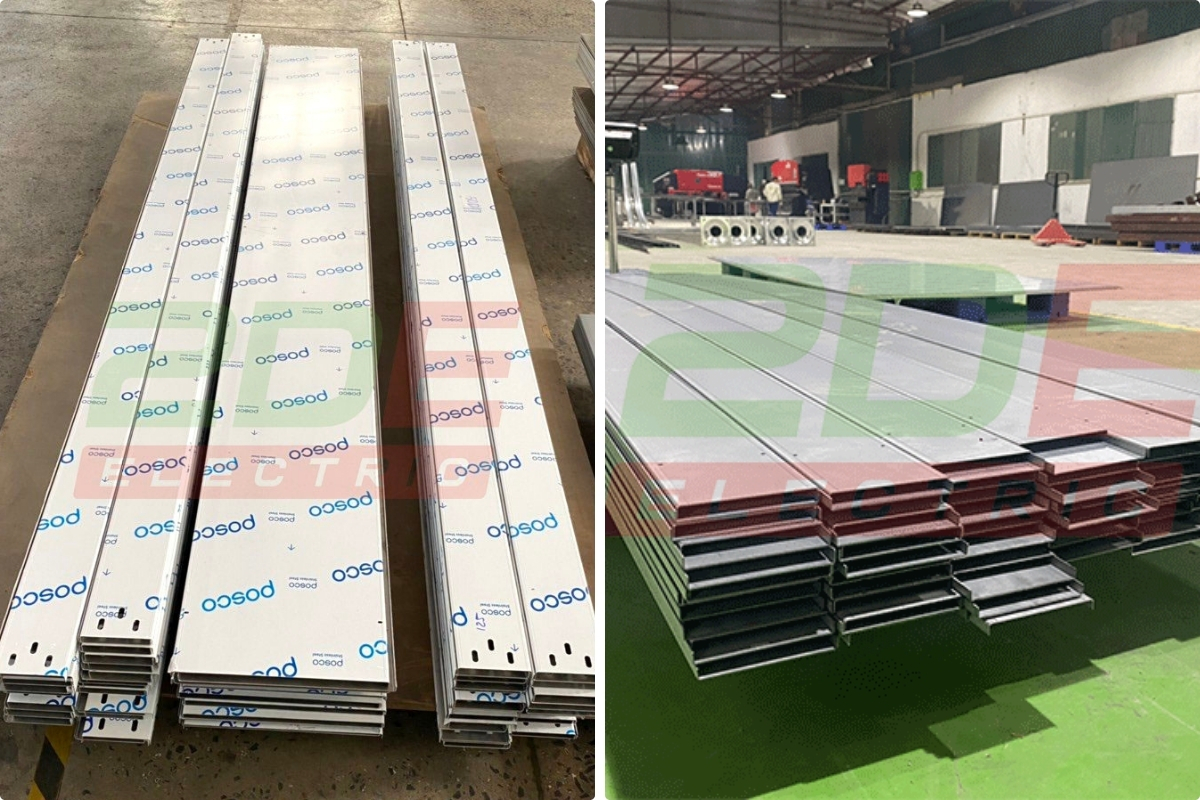

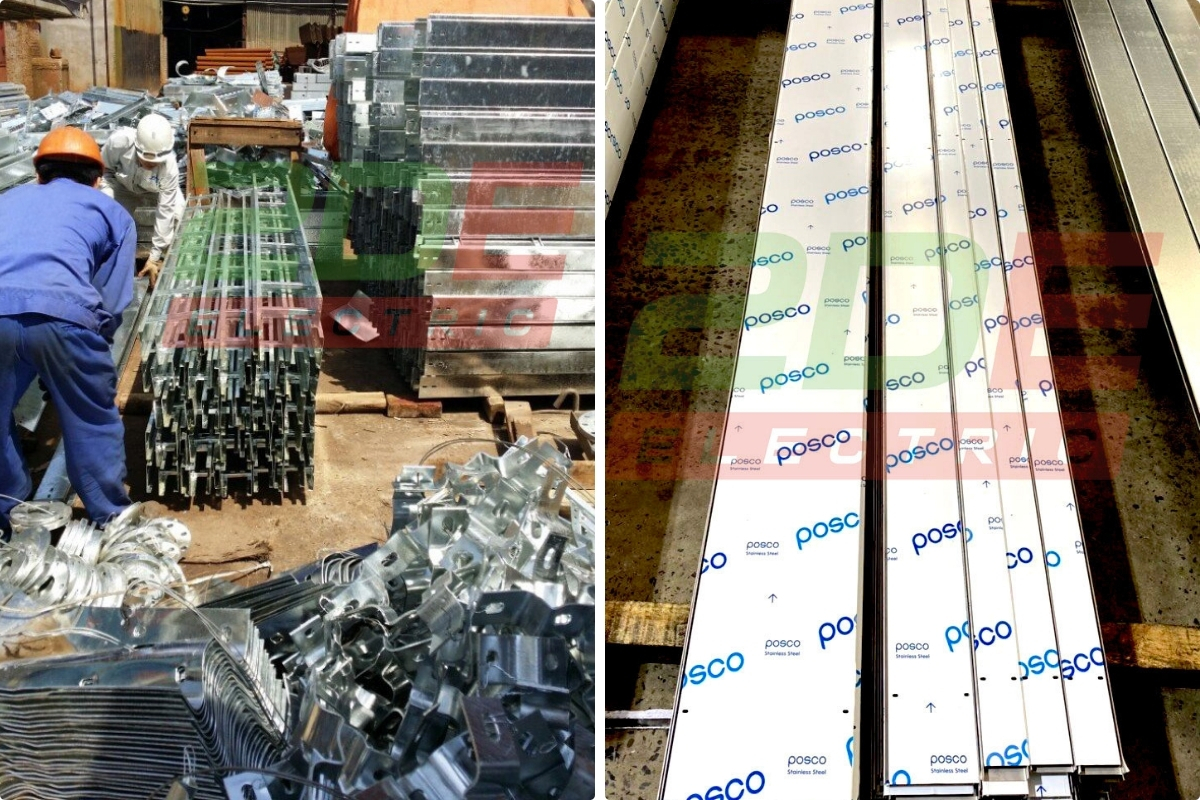

Quy trình sản xuất cable tray tại nhà máy 2DE

Là đơn vị trực tiếp sản xuất, không qua trung gian phân phối, 2DE chủ động toàn bộ chuỗi sản xuất tại nhà máy riêng:

1. Chuẩn bị nguyên liệu (tôn mạ kẽm, tôn đen, inox tấm đạt chuẩn)
2. Cắt, đột lỗ hoặc tạo hình lưới theo bản vẽ kỹ thuật
3. Chấn định hình theo kích thước yêu cầu (chữ nhật/hộp/lưới)
4. Xử lý bề mặt: sơn tĩnh điện, mạ kẽm nhúng nóng, mạ kẽm điện phân hoặc đánh bóng inox
5. Kiểm tra chất lượng trước khi xuất xưởng

Nhờ đó, khách hàng đặt hàng tại 2DE được hưởng:

✔ Giá tại xưởng – không qua trung gian ✔ Gia công theo yêu cầu – linh hoạt kích thước, vật liệu, bề mặt hoàn thiện ✔ Chủ động tiến độ – đáp ứng đơn hàng số lượng lớn đúng cam kết

Báo giá cable tray 2026

Giá cable tray phụ thuộc vào loại (đục lỗ/kín/lưới), vật liệu, kích thước và số lượng đặt hàng. Liên hệ để nhận báo giá chi tiết theo đúng nhu cầu công trình:

Hotline – Zalo: 0867.168.286

Câu hỏi thường gặp về cable tray

1. Cable tray tiếng Việt gọi là gì? Cable tray chính là máng cáp điện, còn được gọi là khay cáp hoặc nằm trong hệ thống thang máng cáp nói chung.

2. Cable tray và cable ladder có phải là một không? Không. Cable tray (máng cáp) có đáy liền/lưới, phù hợp cáp nhỏ – trung bình; cable ladder (thang cáp) dạng thang chịu tải lớn hơn, dùng cho cáp động lực, tuyến cáp dài.

3. Loại cable tray nào tiết kiệm chi phí nhất? Cable tray hình lưới thường có chi phí vật liệu và lắp đặt thấp nhất trong 3 loại, nhờ kết cấu ít vật liệu và thi công nhanh.

4. Cable tray có bắt buộc tiếp địa không? Có. Cable tray bằng kim loại bắt buộc phải nối đất theo tiêu chuẩn kỹ thuật điện để đảm bảo an toàn.

5. Nên chọn cable tray loại kín hay loại lưới cho nhà xưởng? Nếu nhà xưởng cần chống bụi/ẩm cao, chọn loại kín. Nếu ưu tiên tản nhiệt và thi công nhanh (ví dụ khu vực đặt cáp động lực), chọn loại lưới.

6. Mua cable tray trực tiếp tại xưởng 2DE có lợi ích gì? Khách hàng nhận giá tận xưởng, được gia công kích thước riêng theo bản vẽ và chủ động tiến độ giao hàng, không phụ thuộc vào bên phân phối trung gian.

Liên hệ đặt hàng cable tray tại 2DE Việt Nam

CÔNG TY CỔ PHẦN TẬP ĐOÀN 2DE VIỆT NAM Nhà máy 1: KM 16+390 Đại lộ Thăng Long, Xã Quốc Oai, TP. Hà Nội Hotline/Zalo: 0867.168.286 Email: Kinhdoanh1.2de@gmail.com

Là nhà máy sản xuất trực tiếp thang cáp – máng cáp (cable tray – cable ladder), 2DE cam kết chất lượng ổn định, giá tận xưởng và tiến độ giao hàng nhanh cho mọi công trình.
