Cách chọn độ dày thang cáp điện chuẩn kỹ thuật và tối ưu chi phí

Trong một tuyến thang cáp, kích thước rộng × cao chỉ cho biết không gian để bố trí cáp. Độ dày vật liệu lại liên quan trực tiếp đến độ cứng của kết cấu và khả năng làm việc của thang giữa các điểm đỡ.

Vì vậy, không nên chọn độ dày chỉ theo thói quen như 1.0, 1.2 hay 1.5 mm. Một thang cáp rộng 300 mm nhưng mang tải lớn và có khoảng cách giá đỡ 2,5 m sẽ có yêu cầu khác với thang cùng kích thước nhưng chỉ chứa một nhóm cáp nhẹ và được đỡ ở khoảng cách ngắn.

Bài viết dưới đây tập trung vào các yếu tố cần xem xét khi chọn độ dày thang cáp, cùng một số mức quy cách thường gặp để tham khảo trong quá trình thiết kế và đặt hàng.

Tại sao việc chọn độ dày thang cáp lại quan trọng?

Độ dày vật liệu ảnh hưởng đến độ cứng và khả năng chịu tải của thang cáp. Tuy nhiên, độ dày không phải yếu tố duy nhất quyết định sản phẩm có phù hợp hay không.

Khả năng chịu tải

Cáp điện có trọng lượng đáng kể, đặc biệt với các tuyến sử dụng nhiều cáp nguồn hoặc cáp có tiết diện lớn. Tải trọng tác dụng lên thang tăng theo số lượng và trọng lượng cáp trên mỗi mét.

Khi tải lớn, kết cấu có thể bị võng giữa hai điểm đỡ nếu quy cách thang hoặc khoảng cách giá đỡ không phù hợp.

Do đó, khi chọn độ dày cần xem xét tải trọng phân bố trên mỗi mét (Uniformly Distributed Load – UDL) cùng với khoảng cách giá đỡ.

Độ ổn định trong quá trình sử dụng

Thang cáp không chỉ chịu tải của cáp. Trong thực tế còn có thể xuất hiện các tác động cơ học trong quá trình vận chuyển, lắp đặt, bảo trì hoặc thay đổi tuyến.

Một quy cách có độ dày phù hợp với điều kiện thiết kế sẽ giúp kết cấu duy trì hình dạng ổn định hơn trong quá trình sử dụng.

Tránh chọn quá mỏng hoặc quá dày

Chọn độ dày thấp hơn yêu cầu có thể làm tăng nguy cơ võng hoặc biến dạng.

Ngược lại, sử dụng vật liệu dày hơn nhiều so với yêu cầu sẽ làm tăng khối lượng thép và chi phí sản xuất, vận chuyển, lắp đặt.

Mục tiêu không phải là chọn sản phẩm dày nhất mà là xác định quy cách phù hợp với tải và điều kiện làm việc của tuyến.

Yêu cầu kỹ thuật của công trình

Một số dự án có yêu cầu riêng về vật liệu, độ dày, tải trọng, lớp hoàn thiện hoặc hồ sơ nghiệm thu. Vì vậy, quy cách sản phẩm cần được đối chiếu với hồ sơ thiết kế và yêu cầu kỹ thuật của dự án.

Không nên mặc định rằng một độ dày cụ thể là bắt buộc cho mọi công trình chỉ vì nó thường được sử dụng trên thị trường.

Các độ dày thang cáp phổ biến

Trên thị trường có nhiều quy cách độ dày khác nhau. Các mức dưới đây có thể dùng để tham khảo ban đầu, nhưng không thay thế cho việc kiểm tra tải trọng và kết cấu.

Cần lưu ý rằng không thể xác định độ dày chỉ từ chiều rộng thang cáp. Chẳng hạn, thang cáp W300 có thể được thiết kế với các độ dày khác nhau tùy tải trọng và khoảng cách giá đỡ.

Ba tiêu chí chính khi chọn độ dày thang cáp

1. Trọng lượng cáp trên mỗi mét

Đây là thông số đầu tiên cần xác định.

Nếu tuyến chứa nhiều loại cáp, có thể tính tổng tải phân bố theo chiều dài:

Tải trọng cáp trên một mét = tổng trọng lượng cáp trên đoạn tuyến / chiều dài đoạn tuyến

Ví dụ, nếu tổng trọng lượng cáp trên một đoạn 10 m là 600 kg thì tải trung bình của cáp là:

600 / 10 = 60 kg/m

Con số này mới là cơ sở ban đầu để xem xét khả năng chịu tải của thang.

Trong thực tế cần tính đến cách bố trí cáp, tải dự phòng và các điều kiện thiết kế khác thay vì chỉ lấy một con số trung bình.

2. Khoảng cách giữa các giá đỡ

Đây là yếu tố thường bị bỏ qua khi chọn độ dày.

Giả sử cùng một loại thang cáp:

• Phương án A: khoảng cách giá đỡ 1,5 m.
• Phương án B: khoảng cách giá đỡ 2,0 m.
• Phương án C: khoảng cách giá đỡ 2,5 m.

Khi khoảng cách giữa các điểm đỡ tăng, nhịp làm việc của thang cũng tăng. Kết cấu phải làm việc trên một khoảng dài hơn và độ võng cần được kiểm tra tương ứng.

Vì vậy, không thể nói:

"Thang cáp 1,2 mm luôn chịu được X kg/m."

Nếu không nói rõ kích thước thang, cấu hình kết cấu và khoảng cách giá đỡ, con số tải trọng đó không có nhiều ý nghĩa.

3. Môi trường và lớp hoàn thiện bề mặt

Độ dày vật liệu và lớp hoàn thiện là hai vấn đề khác nhau.

Một số phương án phổ biến gồm:

Sơn tĩnh điện: thường được sử dụng cho nhiều vị trí trong nhà khi điều kiện môi trường không quá khắc nghiệt.

Mạ kẽm: tạo lớp bảo vệ bề mặt thép và có thể phù hợp với nhiều môi trường tùy phương pháp mạ.

Mạ kẽm nhúng nóng (Hot-Dip Galvanizing – HDG): thường được xem xét cho tuyến ngoài trời hoặc môi trường có yêu cầu chống ăn mòn cao hơn.

Inox: được lựa chọn khi công trình có yêu cầu cao về khả năng chống ăn mòn hoặc vệ sinh bề mặt.

Không nên hiểu rằng lớp mạ có thể thay thế cho độ dày kết cấu. Hai yếu tố này giải quyết hai vấn đề khác nhau: độ dày liên quan đến kết cấu; lớp hoàn thiện chủ yếu liên quan đến bảo vệ bề mặt và môi trường sử dụng.

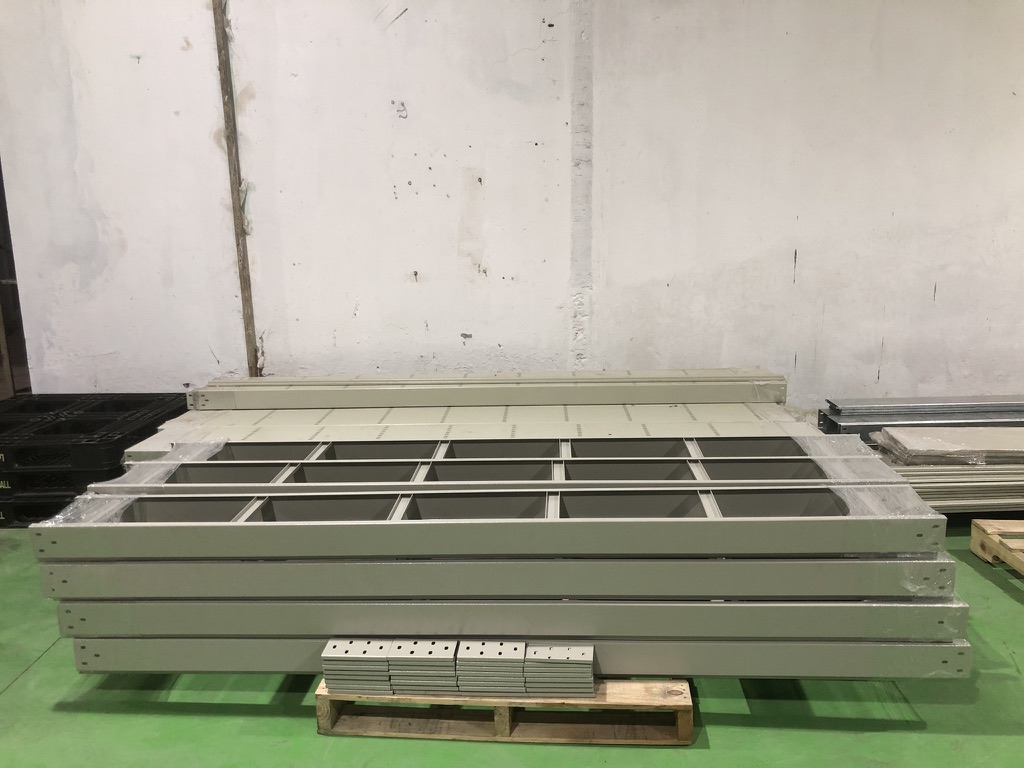

Có nên chọn độ dày theo chiều rộng thang cáp?

Có thể sử dụng chiều rộng như một tiêu chí sơ bộ, nhưng không nên dùng nó làm tiêu chí duy nhất.

Một bảng tham khảo đơn giản có thể giúp khoanh vùng:

Bảng trên chỉ có tính chất tham khảo, không phải bảng tải trọng tiêu chuẩn.

Ví dụ, một thang W600 chứa ít cáp và có hệ giá đỡ dày có thể có yêu cầu khác một thang W600 chứa nhiều cáp nguồn với khoảng cách giá đỡ lớn.

Khi cần xác định chính xác độ dày, nên bắt đầu từ tải trọng và khoảng cách giá đỡ, sau đó mới chọn quy cách kết cấu.

Tính tải trọng thang cáp như thế nào?

Trước khi đặt hàng, nên lập danh sách các loại cáp trên tuyến.

Ví dụ:

Như vậy tải cáp trung bình của tuyến là 56 kg/m.

Sau đó cần xác định:

• Chiều rộng thang.
• Chiều cao thành thang.
• Độ dày vật liệu.
• Khoảng cách giá đỡ.
• Loại vật liệu.
• Cách liên kết các đoạn thang.
• Yêu cầu về độ võng.
• Khả năng bổ sung cáp trong tương lai.

Từ các dữ liệu này mới có thể đánh giá một quy cách cụ thể.

Sai lầm thường gặp khi chọn độ dày thang cáp

Chọn theo thói quen

Một số công trình sử dụng cùng một độ dày cho nhiều tuyến chỉ vì đó là quy cách đã từng dùng.

Cách này đơn giản nhưng không phản ánh sự khác nhau về tải trọng, kích thước và khoảng cách giá đỡ giữa các tuyến.

Chỉ nhìn vào kích thước

Thang W300 hay W600 chưa nói lên sản phẩm chịu được bao nhiêu tải.

Cần biết thêm độ dày, kết cấu và điều kiện đỡ.

Không tính tải cáp

Đây là lỗi dễ gặp nhất. Nếu không biết tổng trọng lượng cáp trên mỗi mét, việc chọn độ dày gần như chỉ dựa trên kinh nghiệm hoặc quy cách có sẵn.

Không tính khả năng mở rộng

Nếu hệ thống điện có kế hoạch bổ sung cáp, nên tính phần tải dự phòng ngay trong giai đoạn thiết kế.

Không nhất thiết phải tăng độ dày trong mọi trường hợp. Có thể cần tăng chiều rộng, điều chỉnh giá đỡ hoặc thay đổi phương án bố trí tùy thiết kế.

Chỉ quan tâm đến lớp sơn hoặc lớp mạ

Sơn tĩnh điện hay mạ kẽm giúp bảo vệ bề mặt, nhưng không giải quyết bài toán chịu tải nếu kết cấu ban đầu không đủ khả năng làm việc.

Kinh nghiệm kiểm tra độ dày thang cáp khi nhận hàng

Độ dày là một thông số có thể kiểm tra trực tiếp trên sản phẩm.

Sử dụng thước cặp hoặc panme

Với kiểm tra tại công trường, có thể sử dụng thước cặp (Vernier Caliper) để đo chiều dày tại một số vị trí.

Panme (Micrometer) cho phép đo chiều dày với độ phân giải cao hơn trong những trường hợp cần kiểm tra chính xác hơn.

Khi đo nên:

1. Làm sạch vị trí đo.
2. Chọn nhiều điểm trên sản phẩm.
3. Tránh chỉ đo một vị trí duy nhất.
4. Ghi lại kết quả.
5. Đối chiếu với quy cách trong đơn đặt hàng hoặc hồ sơ kỹ thuật.

Đối với sản phẩm đã hoàn thiện bề mặt, cần xác định rõ đang kiểm tra chiều dày vật liệu nền hay chiều dày tổng thể bao gồm lớp phủ. Hai thông số này không giống nhau.

Kiểm tra hồ sơ xuất xưởng

Tùy yêu cầu của dự án, hồ sơ có thể bao gồm:

• Chứng nhận chất lượng.
• Chứng nhận xuất xứ.
• Tài liệu kỹ thuật.
• Biên bản kiểm tra.
• Chứng chỉ vật liệu.
• Hồ sơ lớp mạ hoặc lớp sơn.

CO/CQ thường được yêu cầu trong hồ sơ của nhiều dự án, nhưng nội dung và mức độ hồ sơ cần cung cấp phụ thuộc vào hợp đồng và yêu cầu nghiệm thu cụ thể.

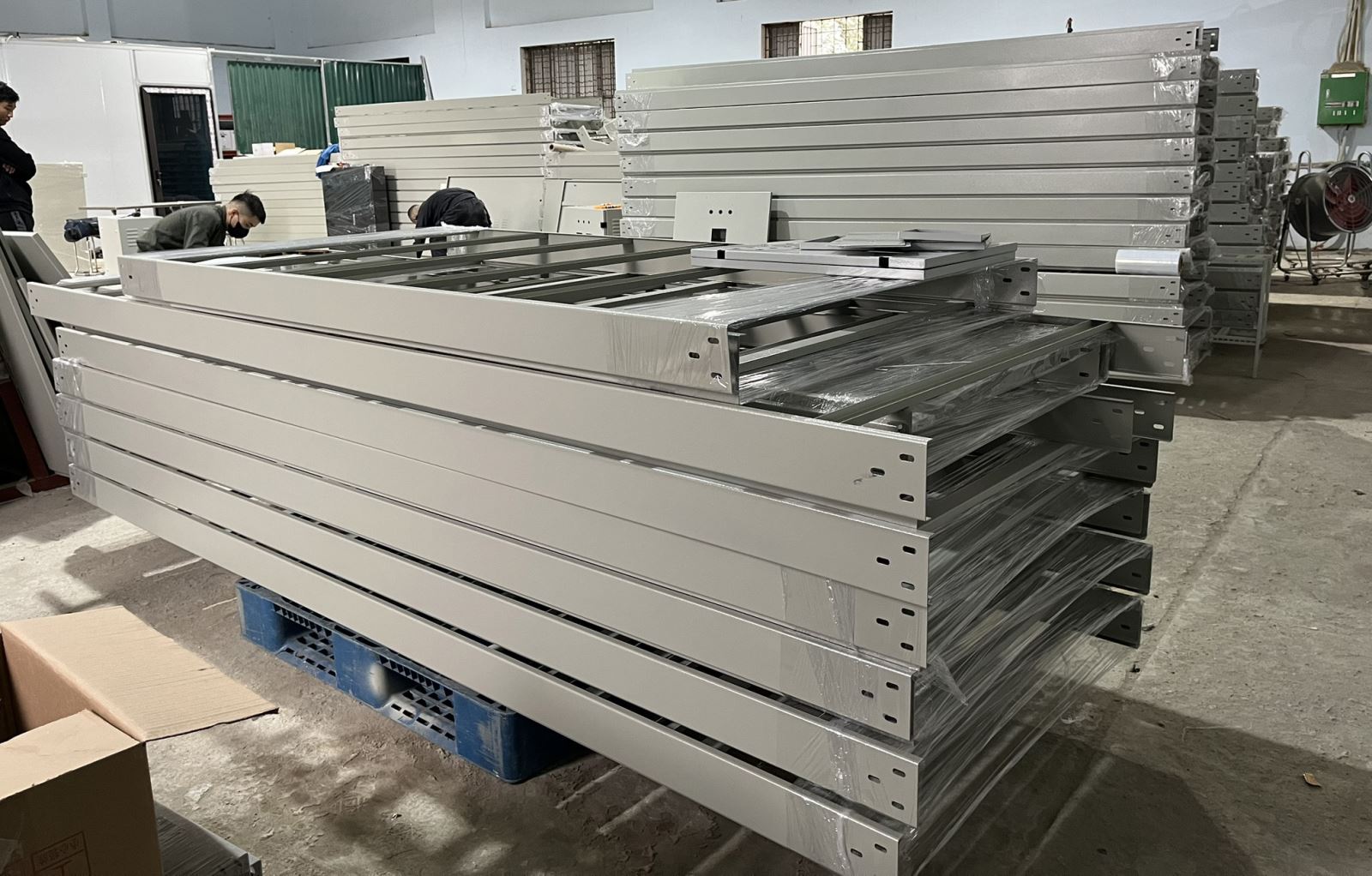

Chọn độ dày thế nào để tối ưu chi phí?

Tối ưu chi phí không đồng nghĩa với chọn vật liệu mỏng nhất.

Một sản phẩm rẻ hơn ở thời điểm mua nhưng phải bổ sung giá đỡ, thay đổi tuyến hoặc xử lý biến dạng trong quá trình sử dụng có thể làm tổng chi phí tăng lên.

Ngược lại, nếu chọn độ dày quá lớn cho một tuyến có tải thấp thì chi phí vật liệu cũng tăng mà không mang lại lợi ích tương ứng.

Cách hợp lý hơn là xác định:

Tải trọng → khoảng cách giá đỡ → kích thước → vật liệu → độ dày → phụ kiện.

Khi các thông số này đã rõ, nhà sản xuất có thể tư vấn quy cách sát với điều kiện thực tế hơn.

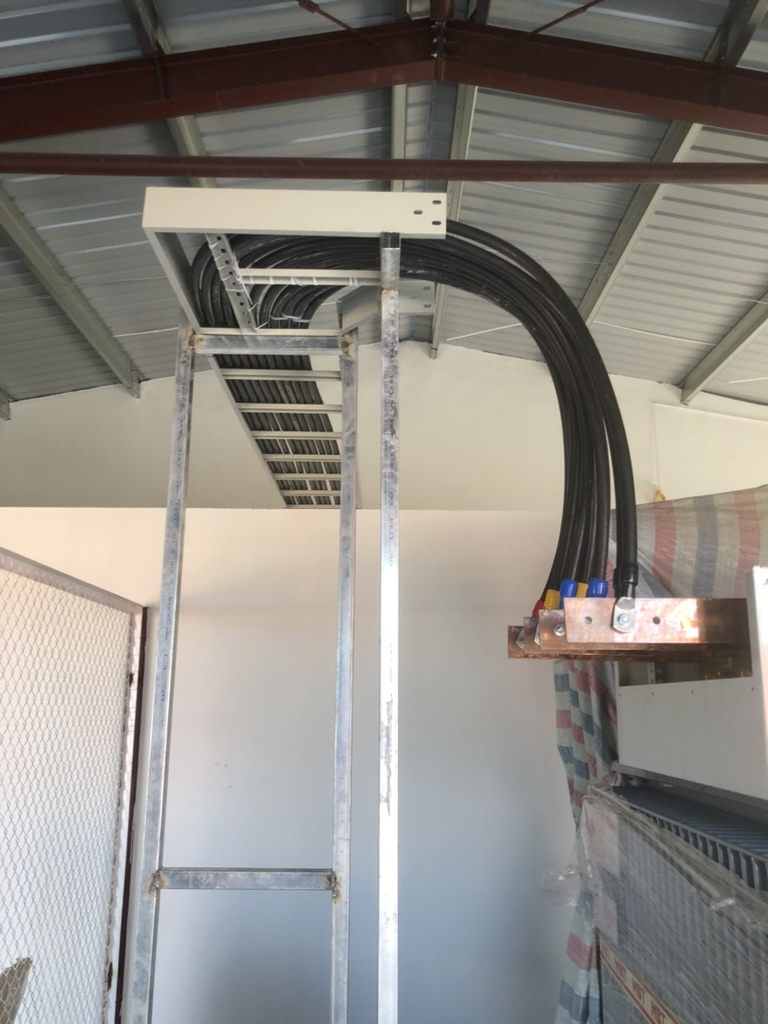

2DE sản xuất thang cáp theo yêu cầu

Với các tuyến có quy cách riêng, 2DE có thể sản xuất thang cáp theo kích thước và yêu cầu kỹ thuật của từng công trình.

Khi yêu cầu báo giá, nên cung cấp:

• Chiều rộng × chiều cao thang.
• Độ dày yêu cầu.
• Chiều dài từng đoạn.
• Tổng chiều dài tuyến.
• Vật liệu.
• Phương án hoàn thiện bề mặt.
• Tải trọng dự kiến.
• Khoảng cách giá đỡ.
• Số lượng và loại phụ kiện.

Nếu đã có bản vẽ hoặc bảng khối lượng, việc gửi trực tiếp các tài liệu này sẽ giúp xác định quy cách nhanh hơn.

Kết luận

Cách chọn độ dày thang cáp điện không nên bắt đầu bằng câu hỏi "1.0 mm, 1.5 mm hay 2.0 mm tốt hơn?". Câu hỏi đúng hơn là: tuyến cáp có tải bao nhiêu, thang rộng bao nhiêu và khoảng cách giữa các giá đỡ là bao nhiêu?

Độ dày chỉ là một phần của bài toán. Tải trọng cáp, kích thước thang, khoảng cách giá đỡ, vật liệu, môi trường lắp đặt và khả năng mở rộng đều cần được xem xét cùng nhau.

Các mức 1.0, 1.2, 1.5 hay 2.0 mm có thể dùng để tham khảo khi lựa chọn ban đầu, nhưng quy cách cuối cùng nên được xác định theo điều kiện thực tế của tuyến và yêu cầu kỹ thuật của công trình.
