Khoảng Cách Giá Đỡ Thang Máng Cáp Tiêu Chuẩn Khi Thi Công

Một trong những lỗi thi công phổ biến nhất với hệ thống thang máng cáp là đặt giá đỡ quá thưa, dẫn đến tình trạng võng, biến dạng sau một thời gian sử dụng – đặc biệt với các tuyến tải trọng lớn. Bài viết này tổng hợp đúng quy định khoảng cách giá đỡ theo tiêu chuẩn TCVN 9208:2012 và các yếu tố cần tính toán thêm khi thi công thực tế.

Nếu bạn cần tìm hiểu tổng quan các tiêu chuẩn lắp đặt máng cáp khác (không chỉ riêng khoảng cách giá đỡ), xem thêm: Tiêu Chuẩn Lắp Đặt Máng Cáp Điện.

Quy định khoảng cách giá đỡ theo TCVN 9208:2012

Theo TCVN 9208:2012 – Tiêu chuẩn quốc gia về lắp đặt cáp và dây điện trong các công trình công nghiệp, tuyến khay (máng) hoặc thang cáp có chiều rộng không quá 1.200mm phải có giá đỡ hoặc quang treo sau mỗi khoảng cách từ 1m đến 3m. Khoảng cách cụ thể trong khoảng này cần được tính toán và phê duyệt trước khi thi công, tùy theo tải trọng thực tế của tuyến cáp.

Giá đỡ hoặc quang treo phải được cố định chắc chắn vào kết cấu xây dựng, hoặc hàn vào các mã thép cấy sẵn trong kết cấu bê tông của trần.

Trong thực tế thi công, khoảng cách phổ biến được nhiều đơn vị áp dụng là 1,5m đến 2m cho phần lớn công trình dân dụng và công nghiệp – đây là mức cân bằng giữa độ an toàn kết cấu và chi phí vật tư, phù hợp với tải trọng cáp thông thường.

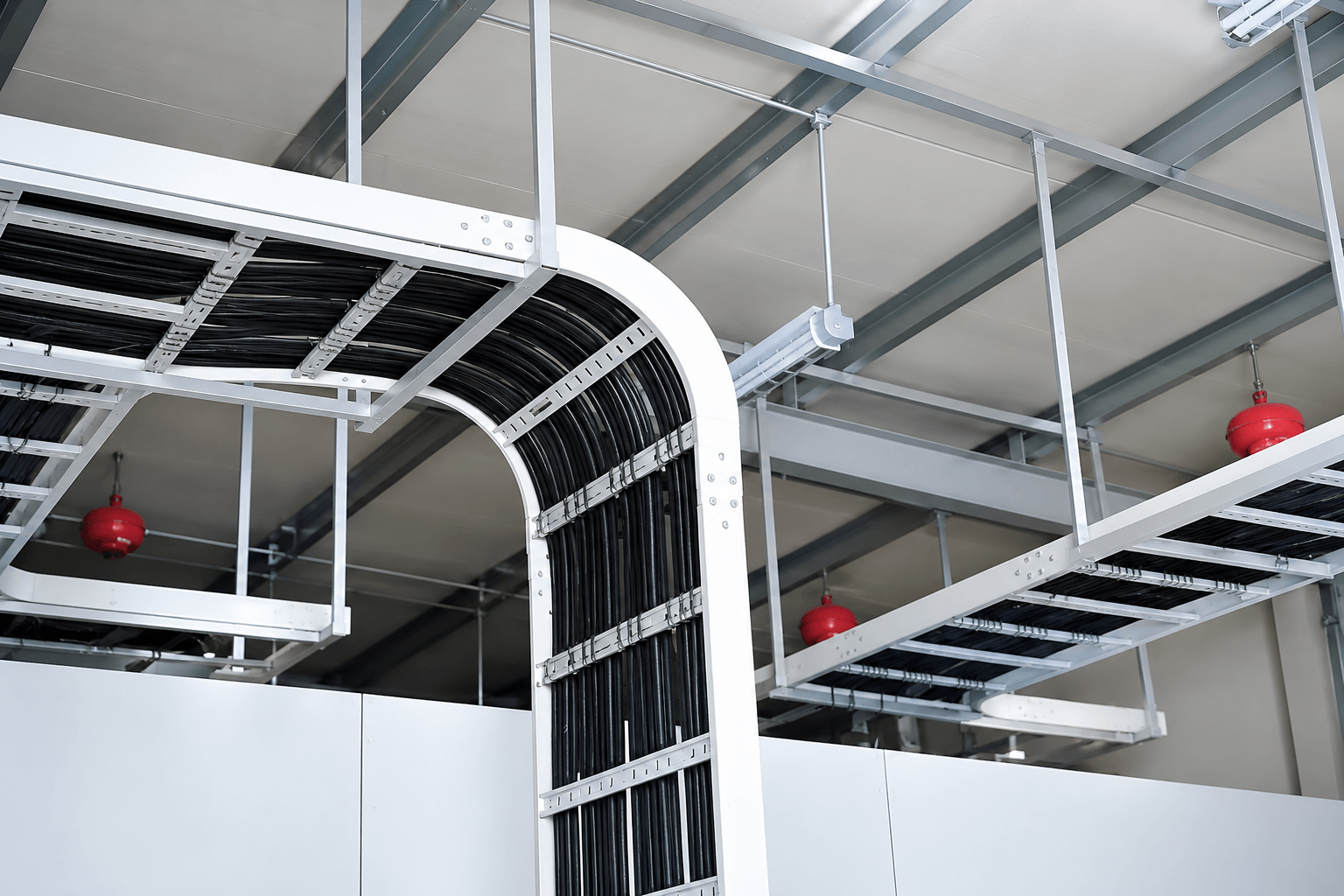

Các yếu tố ảnh hưởng đến khoảng cách giá đỡ thực tế

Khoảng cách 1-3m theo tiêu chuẩn là khung quy định chung – khoảng cách chính xác cho từng tuyến cáp cụ thể cần tính toán dựa trên:

1. Tải trọng cáp và thang máng cáp: tuyến càng nhiều cáp, cáp tiết diện càng lớn, trọng lượng càng cao thì khoảng cách giá đỡ càng cần rút ngắn để tránh võng vượt giới hạn cho phép.

2. Vật liệu và độ dày thang máng cáp: thang máng cáp làm từ tôn dày, mạ kẽm nhúng nóng thường có khả năng chịu lực tốt hơn, có thể kéo dài khoảng cách giá đỡ hơn so với loại tôn mỏng cùng kích thước.

3. Điều kiện môi trường lắp đặt: khu vực có rung động mạnh (gần máy móc công nghiệp), độ ẩm cao hoặc chịu tải trọng gió (ngoài trời) thường cần rút ngắn khoảng cách giá đỡ so với mức tiêu chuẩn để tăng độ ổn định.

4. Độ võng cho phép: theo yêu cầu kỹ thuật, độ võng giữa hai điểm giá đỡ liền kề không được vượt quá 1/300 chiều dài nhịp – đây là căn cứ quan trọng để kỹ sư tính toán lại khoảng cách nếu tải trọng thực tế cao hơn dự kiến ban đầu.

Bán kính uốn cong tại các điểm chuyển hướng

Ngoài khoảng cách giá đỡ trên đoạn thẳng, tiêu chuẩn cũng quy định bán kính cong (R) tại các điểm chuyển hướng của thang máng cáp, phụ thuộc vào đường kính ngoài (D) của bó cáp:

Bán kính cong quá nhỏ có thể làm cáp bị gập, ảnh hưởng đến lớp cách điện và tuổi thọ cáp về lâu dài – cần lựa chọn đúng phụ kiện chuyển hướng (co, tê, chữ thập) có bán kính phù hợp thay vì bẻ cáp theo góc gấp trực tiếp trên tuyến thẳng.

Lưu ý khi thi công lắp đặt giá đỡ thang máng cáp

• Lắp đặt thang máng cáp trước, đi cáp sau – đây là trình tự thi công chuẩn theo TCVN 9208:2012, giúp tổ chức tuyến cáp gọn gàng, dễ kiểm soát
• Khay/thang cáp cần đủ rộng để cáp nằm thành một lớp bên trong, tránh chồng chất nhiều lớp cáp gây khó tản nhiệt và khó kiểm tra
• Cố định cáp vào thang cáp bằng dây thắt tại khoảng hở giữa các cáp kề nhau, đảm bảo cáp không bị xô lệch trong quá trình sử dụng
• Tại các điểm chuyển hướng, rẽ nhánh hoặc kết thúc tuyến, bắt buộc dùng phụ kiện chuyên dụng (co, tê, chữ thập, tăng giảm) thay vì tự uốn máng/thang tại công trường
• Kiểm tra định kỳ sau khi đưa vào vận hành, đặc biệt với các tuyến tải trọng lớn hoặc trong môi trường rung động, để phát hiện sớm dấu hiệu võng vượt mức cho phép

Khoảng cách giá đỡ và việc chọn độ dày thang máng cáp

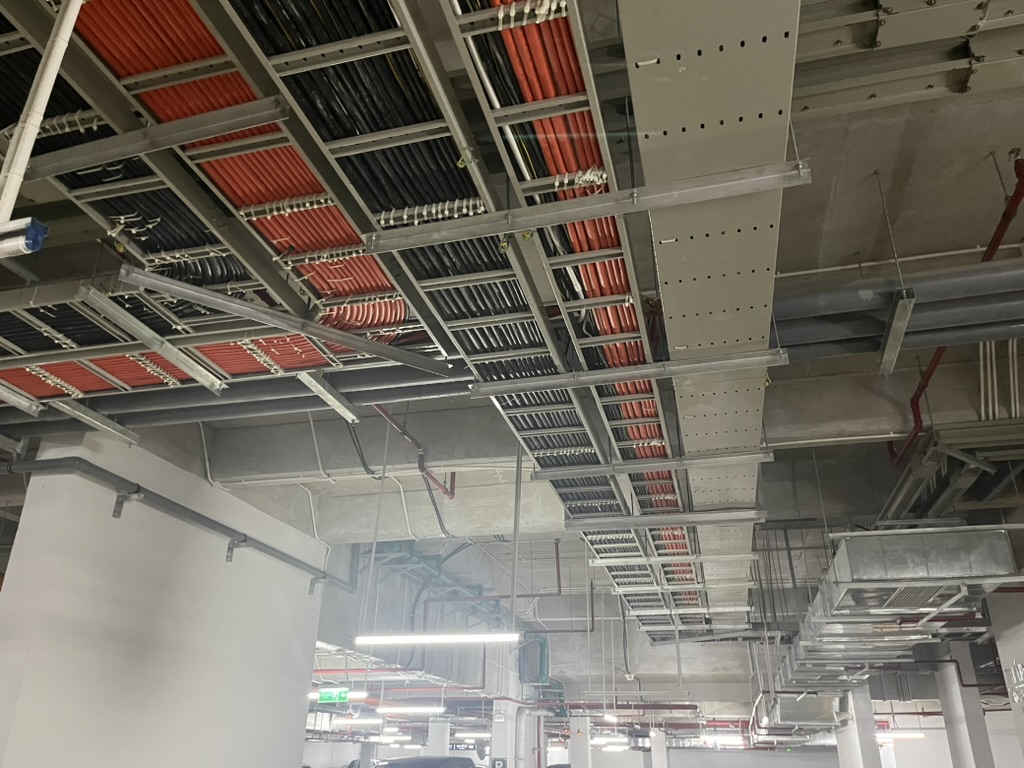

Khoảng cách giá đỡ và độ dày vật liệu có mối quan hệ hai chiều: nếu công trình muốn kéo dài khoảng cách giá đỡ để tiết kiệm chi phí lắp đặt (ít điểm treo hơn), cần bù lại bằng độ dày tôn lớn hơn để đảm bảo không võng vượt mức 1/300 nhịp cho phép. Ngược lại, nếu dùng độ dày mỏng để tiết kiệm chi phí vật tư máng cáp, cần rút ngắn khoảng cách giá đỡ tương ứng – đồng nghĩa với việc tăng chi phí phụ kiện treo đỡ.

2DE có thể tư vấn phương án cân đối giữa độ dày vật liệu và khoảng cách giá đỡ dựa trên tải trọng cáp thực tế của từng dự án, thay vì áp dụng cứng nhắc một mức khoảng cách cho mọi tuyến cáp.

Xem đầy đủ năng lực sản xuất và hình ảnh nhà xưởng thực tế tại: Nhà Máy Sản Xuất Thang Cáp – Máng Cáp 2DE.

Câu hỏi thường gặp về khoảng cách giá đỡ thang máng cáp

1. Khoảng cách giá đỡ tối đa cho phép là bao nhiêu? Theo TCVN 9208:2012, tối đa là 3m với tuyến khay/thang cáp rộng không quá 1.200mm. Tuy nhiên cần tính toán theo tải trọng thực tế, không nên áp dụng mức tối đa nếu tuyến cáp có trọng lượng lớn.

2. Vì sao khoảng cách 1,5-2m lại phổ biến hơn mức tối đa 3m theo tiêu chuẩn? Đây là mức cân bằng an toàn cho phần lớn tải trọng cáp thông thường trong thực tế thi công, giúp hạn chế võng mà không cần quá nhiều điểm treo, tối ưu cả về an toàn lẫn chi phí.

3. Làm sao biết tuyến cáp của tôi cần khoảng cách giá đỡ bao nhiêu? Cần tính toán dựa trên tổng tải trọng cáp dự kiến trên tuyến, độ dày và vật liệu thang máng cáp sử dụng, đảm bảo độ võng giữa hai điểm đỡ không vượt quá 1/300 chiều dài nhịp.

4. Môi trường ngoài trời có cần rút ngắn khoảng cách giá đỡ so với trong nhà không? Nên cân nhắc rút ngắn nếu khu vực chịu tải trọng gió lớn hoặc rung động, để tăng độ ổn định cho toàn tuyến.

5. 2DE có hỗ trợ tính toán khoảng cách giá đỡ theo tải trọng thực tế của dự án không? Có. Đội ngũ kỹ thuật 2DE có thể tư vấn phương án độ dày vật liệu và khoảng cách giá đỡ phù hợp dựa trên tải trọng cáp và bản vẽ thực tế của công trình.
