Máng Cáp 100x50: Thông Số Kỹ Thuật, Báo Giá Và Cách Chọn Đúng Cho Từng Loại Công Trình

Máng cáp 100x50 là một trong những kích thước nhỏ và rẻ nhất trên thị trường, nên nhiều người đặt hàng theo thói quen mà không kiểm tra kỹ liệu kích thước này có thực sự đủ cho tuyến cáp của mình hay không. Hệ quả phổ biến là máng cáp bị xếp quá tải ngay từ đầu, không còn chỗ cho dây bổ sung khi công trình cần mở rộng, hoặc ngược lại, bị dùng cho tuyến cần tải trọng lớn hơn hẳn khả năng của kích thước này.

Bài viết này trình bày đầy đủ thông số kỹ thuật của máng cáp 100x50, bảng giá tham khảo theo từng loại vật liệu, phạm vi ứng dụng phù hợp, cách so sánh với các kích thước lân cận để chọn đúng ngay từ đầu, và những sai lầm phổ biến khi sử dụng kích thước này cho công trình không phù hợp.

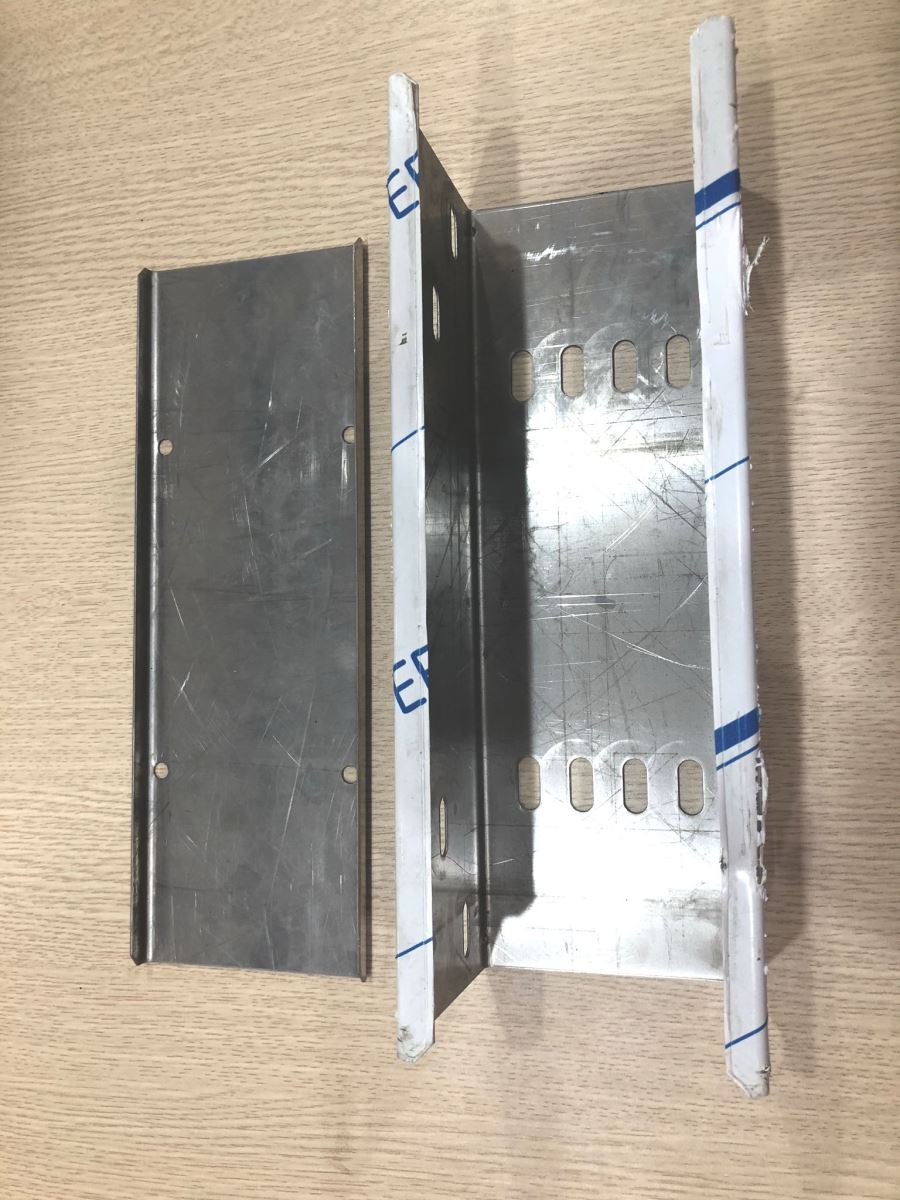

1. Máng cáp 100x50 là gì?

Máng cáp 100x50 là loại máng cáp có chiều rộng 100mm và chiều cao thành 50mm, một trong những kích thước nhỏ nhất trong dải sản phẩm máng cáp điện phổ biến trên thị trường. Ký hiệu "100x50" thể hiện kích thước danh nghĩa, làm tròn theo quy ước sản xuất, có thể lệch vài milimet so với kích thước đo thực tế trên sản phẩm do dung sai gia công.

Cấu tạo gồm phần đáy chịu lực chính và hai thành máng ở hai bên, có thể sản xuất dạng đáy kín, đáy đục lỗ hoặc có nắp tùy yêu cầu bảo vệ của công trình. Với kích thước nhỏ như 100x50, loại đáy kín và đục lỗ là hai lựa chọn phổ biến nhất, trong khi máng có nắp ít được dùng hơn do không gian chứa cáp vốn đã hạn chế.

2. Báo giá máng cáp 100x50 mới nhất 2026

Giá máng cáp 100x50 phụ thuộc vào ba yếu tố chính: chất liệu (sơn tĩnh điện, mạ kẽm nhúng nóng, inox 201, inox 304), độ dày tôn, và phụ kiện đi kèm (nắp, ngã ba, chữ thập, co chuyển hướng). Inox có giá cao hơn đáng kể so với sơn tĩnh điện và mạ kẽm ở cùng độ dày, do chi phí nguyên liệu và gia công cao hơn. Bảng dưới đây là báo giá tham khảo theo từng loại vật liệu và độ dày phổ biến của máng cáp 100x50.

2.1. Bảng giá máng cáp 100x50 sơn tĩnh điện

(Đơn vị: VNĐ/mét)

2.2. Bảng giá máng cáp 100x50 mạ kẽm nhúng nóng

(Đơn vị: VNĐ/mét)

2.3. Bảng giá máng cáp 100x50 inox 201 không sơn

(Đơn vị: VNĐ/mét)

2.4. Bảng giá máng cáp 100x50 inox 304 không sơn

(Đơn vị: VNĐ/mét)

Giá trên áp dụng cho từng mét dài sản phẩm, chưa bao gồm phụ kiện treo đỡ (ty treo, quang treo, dây tiếp địa) và chi phí vận chuyển, lắp đặt. Với đơn hàng số lượng lớn cho công trình, đơn giá thực tế có thể tốt hơn bảng tham khảo trên nhờ tối ưu chi phí sản xuất theo lô.

Thị trường thép và inox biến động theo từng giai đoạn, nên bảng giá trên chỉ phản ánh mặt bằng chung tại thời điểm cập nhật năm 2026 và có thể thay đổi theo thời điểm đặt hàng thực tế. Để nhận báo giá chính xác nhất tại thời điểm hiện tại, nên liên hệ trực tiếp đội kỹ thuật 2DE Việt Nam thay vì áp dụng cố định bảng giá tham khảo này cho hợp đồng.

3. Máng cáp 100x50 phù hợp với ứng dụng nào?

Kích thước này phù hợp nhất với các tuyến cáp điều khiển, cáp tín hiệu hoặc tuyến nhánh mang số lượng cáp ít, thường dưới 6-8 sợi cáp tiết diện nhỏ. Đây là lựa chọn phổ biến trong công trình dân dụng, văn phòng cho các tuyến cáp chiếu sáng nhánh, cáp mạng, hoặc cáp điều khiển thiết bị công suất nhỏ.

Trong công trình công nghiệp, máng cáp 100x50 thường được dùng cho tuyến cáp tín hiệu đến từng cảm biến, từng thiết bị đo lường riêng lẻ, nơi số lượng cáp ít nhưng cần được bảo vệ khỏi bụi và va chạm cơ học.

Kích thước này không phù hợp cho tuyến trục chính hoặc tuyến mang nhiều cáp động lực công suất lớn. Với các tuyến này, nên chuyển sang kích thước lớn hơn hoặc thang cáp để đảm bảo đủ không gian và khả năng tản nhiệt.

4. Bảng thông số kỹ thuật theo độ dày tôn

(Bảng mang tính tham khảo tổng quát theo mặt bằng chung của ngành, dùng để hình dung tương quan giữa độ dày và khả năng chịu tải. Số liệu tải trọng chính xác cần lấy từ bảng SWL do nhà sản xuất công bố dựa trên thử nghiệm thực tế, không áp dụng trực tiếp số liệu tham khảo này cho tính toán thiết kế chính thức.)

Với kích thước nhỏ như 100x50, độ dày 1,0mm thường là lựa chọn phổ biến nhất, cân bằng giữa chi phí và khả năng chịu tải cho các ứng dụng thông thường. Độ dày 0,8mm chỉ nên dùng cho tuyến tải rất nhẹ, ít cáp, và không khuyến nghị cho công trình công nghiệp có rung động từ máy móc.

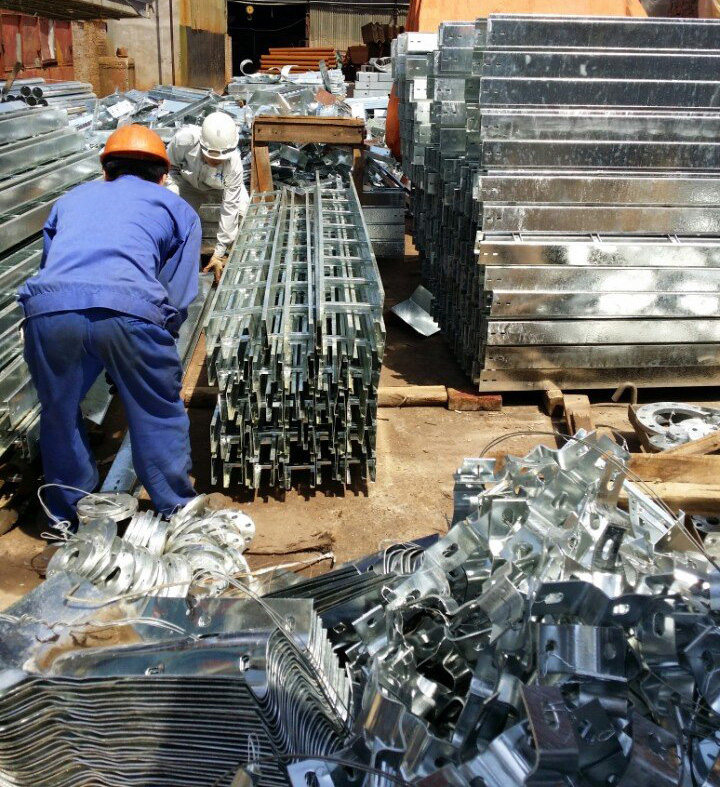

5. Vật liệu và lớp phủ phổ biến cho máng cáp 100x50

Sơn tĩnh điện là lựa chọn phổ biến nhất cho kích thước này, do phần lớn ứng dụng của máng cáp 100x50 nằm trong nhà, môi trường khô ráo, nơi loại lớp phủ này đã đủ đáp ứng yêu cầu về độ bền và thẩm mỹ, đồng thời có giá thành thấp nhất theo bảng giá ở mục 2.

Với công trình có độ ẩm trung bình nhưng chưa đến mức cần mạ kẽm nhúng nóng, mạ kẽm điện phân là lựa chọn phù hợp hơn, thường gặp ở các khu vực trong nhà xưởng có độ ẩm cao hơn văn phòng thông thường.

Mạ kẽm nhúng nóng và inox ít phổ biến hơn ở kích thước 100x50, vì các tuyến cần vật liệu chống ăn mòn cao thường đi kèm với tải cáp lớn hơn, phù hợp với kích thước lớn hơn thay vì kích thước nhỏ này. Tuy nhiên với các tuyến tín hiệu nhỏ trong môi trường đặc thù như nhà máy hóa chất, inox 304 vẫn có thể được yêu cầu dù kích thước máng nhỏ, chấp nhận mức giá cao hơn đáng kể để đảm bảo độ bền trong môi trường ăn mòn.

6. So sánh máng cáp 100x50 với các kích thước lân cận

Khi tuyến cáp cần chứa nhiều sợi hơn khả năng của 100x50 nhưng không gian lắp đặt bị giới hạn về chiều cao, kích thước 150x50 là lựa chọn hợp lý để tăng chiều rộng chứa cáp mà không cần tăng chiều cao thành máng.

Khi tuyến cần cả chiều rộng lẫn chiều cao lớn hơn, ví dụ do cáp có tiết diện lớn hơn hoặc cần thêm không gian tản nhiệt, 100x100 phù hợp hơn nhờ tăng đồng đều cả hai chiều.

Nhầm lẫn phổ biến nhất khi so sánh các kích thước lân cận là chỉ nhìn vào chiều rộng mà bỏ qua chiều cao, dẫn đến chọn 150x50 khi thực tế cần 100x100 do tiết diện cáp lớn cần không gian theo chiều cao chứ không chỉ chiều ngang.

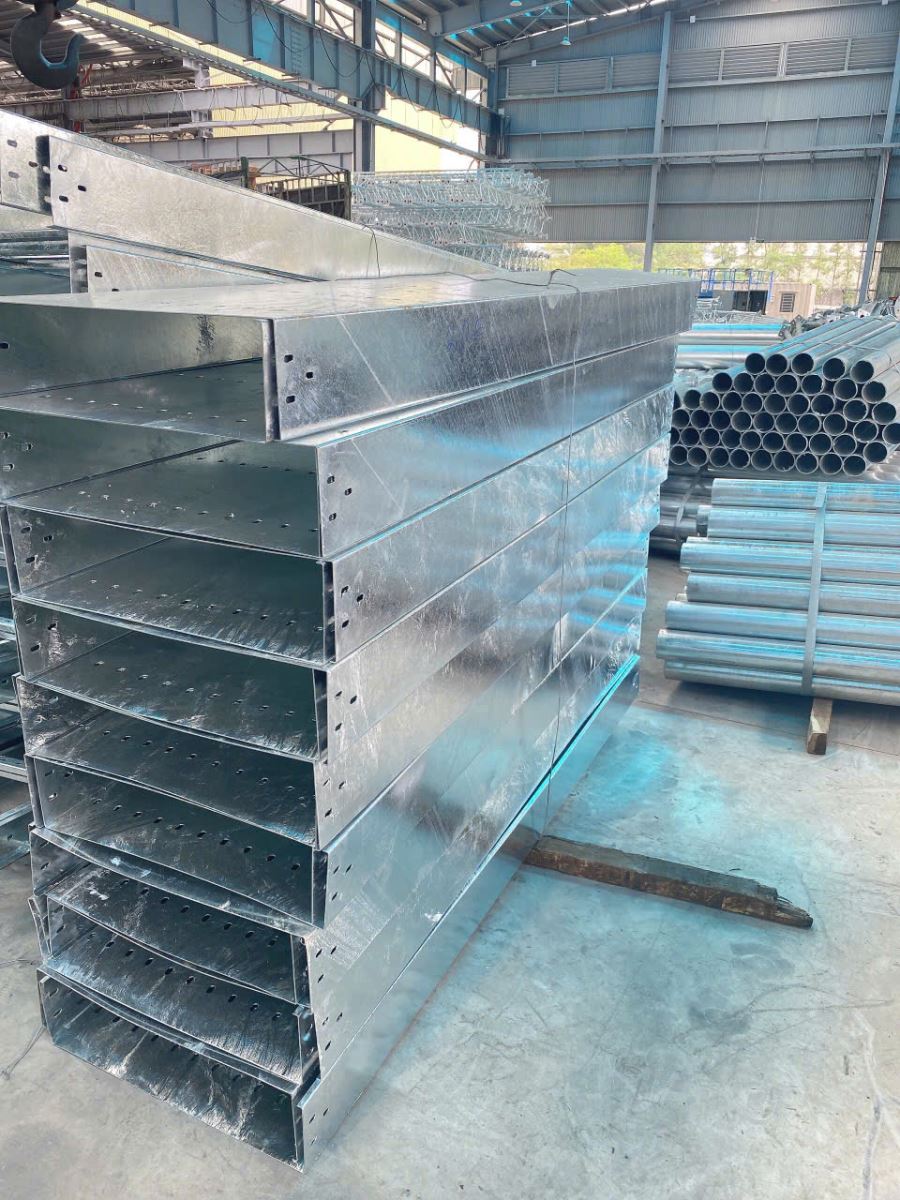

7. Tiêu chuẩn áp dụng cho máng cáp 100x50

Máng cáp 100x50, dù là kích thước nhỏ, vẫn cần tuân thủ đầy đủ các yêu cầu tiêu chuẩn như những kích thước lớn hơn: kết cấu và tải trọng đối chiếu theo IEC 61537, vật liệu và lớp phủ theo TCVN liên quan, và tiếp địa liên tục theo quy chuẩn an toàn điện quốc gia.

Một hiểu lầm phổ biến là cho rằng kích thước nhỏ, tải nhẹ thì không cần tiếp địa nghiêm ngặt như tuyến tải lớn. Trên thực tế, yêu cầu tiếp địa áp dụng cho mọi kích thước máng cáp không phân biệt tải trọng, vì rủi ro điện giật khi có sự cố rò điện không phụ thuộc vào kích thước máng đang sử dụng.

Chi tiết đầy đủ về nguyên lý và cách kiểm tra tiếp địa có thể tham khảo tại bài viết riêng về an toàn điện và tiếp địa thang máng cáp.

8. Cách tính số lượng cáp phù hợp cho máng cáp 100x50

Với chiều rộng 100mm, không gian sử dụng hiệu quả sau khi trừ hệ số dự phòng 40-50% còn khoảng 50-60mm cho việc xếp cáp thực tế.

Ví dụ với cáp tín hiệu đường kính 6mm, có thể xếp khoảng 8-10 sợi trên một lớp trong không gian hiệu quả này. Với cáp điều khiển đường kính 10mm, số lượng giảm còn khoảng 5-6 sợi để đảm bảo còn khoảng hở tản nhiệt và không gian dự phòng.

Khi tổng nhu cầu vượt quá khả năng này, nên chuyển sang kích thước lớn hơn theo bảng so sánh ở mục 6, thay vì cố xếp thêm cáp vượt tỷ lệ lấp đầy khuyến nghị vào máng 100x50 hiện có.

9. Lưu ý khi lắp đặt máng cáp kích thước nhỏ

Khoảng cách giá đỡ cho kích thước nhỏ thường được phép xa hơn một chút so với kích thước lớn ở cùng độ dày, do tải trọng tổng thể thấp hơn, nhưng vẫn cần tuân thủ đúng bảng khuyến nghị của nhà sản xuất thay vì áp dụng khoảng cách tùy ý.

Phụ kiện đi kèm như bát nối, ty treo cho kích thước 100x50 thường có kích cỡ nhỏ tương ứng, cần đặt đúng loại phụ kiện dành riêng cho kích thước này thay vì dùng chung phụ kiện của kích thước lớn hơn rồi cắt gọt cho vừa, vì cách làm này có thể ảnh hưởng đến độ chắc chắn của mối nối.

Với các tuyến máng cáp 100x50 đi song song nhiều đường sát nhau, cần đảm bảo khoảng cách giữa các tuyến đủ để thao tác bảo trì, kiểm tra sau này, tránh bố trí quá sát khiến khó tiếp cận từng tuyến riêng lẻ khi cần sửa chữa.

10. Những sai lầm thường gặp khi dùng máng cáp 100x50

Dùng máng cáp 100x50 cho tuyến cần tải cáp lớn hơn khả năng thực tế của kích thước này, dẫn đến quá tải ngay từ khi lắp đặt hoặc không còn chỗ cho cáp bổ sung sau này.

Chọn độ dày 0,8mm cho khu vực có rung động từ máy móc mà không cân nhắc độ dày 1,0mm hoặc 1,2mm phù hợp hơn với điều kiện rung động thực tế.

Bỏ qua yêu cầu tiếp địa vì cho rằng kích thước nhỏ, tải nhẹ thì không cần nghiêm ngặt, trong khi yêu cầu an toàn điện áp dụng như nhau cho mọi kích thước.

Dùng phụ kiện không đúng kích cỡ, cắt gọt phụ kiện của kích thước lớn hơn cho vừa với 100x50, làm giảm độ chắc chắn của mối nối so với dùng đúng phụ kiện thiết kế riêng.

Không tính hệ số dự phòng khi chọn kích thước, dẫn đến máng cáp 100x50 đầy cáp ngay từ lần lắp đặt đầu tiên, phải chuyển sang kích thước khác khi công trình cần bổ sung thêm dây.

Chỉ so sánh giá giữa các nhà cung cấp mà không đối chiếu độ dày và loại vật liệu cụ thể, dẫn đến so sánh sai lệch giữa các báo giá không cùng thông số kỹ thuật.

11. Câu hỏi thường gặp

Máng cáp 100x50 chứa được bao nhiêu dây cáp? Tùy đường kính cáp cụ thể, thường phù hợp với 6-8 sợi cáp tiết diện nhỏ. Nên áp dụng công thức tính ở mục 8 để xác định chính xác cho loại cáp của công trình.

Độ dày nào phù hợp nhất cho máng cáp 100x50? Độ dày 1,0mm là lựa chọn phổ biến nhất, cân bằng giữa chi phí và khả năng chịu tải cho ứng dụng thông thường.

Máng cáp 100x50 có cần tiếp địa không? Có. Yêu cầu tiếp địa áp dụng cho mọi kích thước máng cáp, không phân biệt theo tải trọng hay kích thước.

Khi nào nên chọn kích thước lớn hơn thay vì 100x50? Khi số lượng cáp vượt quá 6-8 sợi tiết diện nhỏ, hoặc cáp có tiết diện lớn cần thêm không gian tản nhiệt, nên chuyển sang 100x100 hoặc 150x50 tùy nhu cầu cụ thể theo bảng so sánh ở mục 6.

Giá máng cáp 100x50 rẻ nhất là loại nào? Máng cáp 100x50 sơn tĩnh điện độ dày 1,0mm có giá thấp nhất trong các lựa chọn ở bảng giá mục 2, phù hợp cho công trình trong nhà, khô ráo.

2DE có gia công máng cáp 100x50 theo yêu cầu riêng không? Có. 2DE sản xuất trực tiếp theo cả kích thước tiêu chuẩn và yêu cầu riêng của từng công trình.

12. Kết luận

Máng cáp 100x50 là kích thước phù hợp cho tuyến cáp tín hiệu, điều khiển hoặc tuyến nhánh tải nhẹ, nhưng không phải lựa chọn mặc định cho mọi tuyến nhỏ. Việc chọn đúng độ dày theo điều kiện rung động, đúng vật liệu theo môi trường và ngân sách, tính đúng số lượng cáp có tính hệ số dự phòng, và tuân thủ đầy đủ yêu cầu tiếp địa dù kích thước nhỏ là những yếu tố quyết định hệ thống có vận hành ổn định lâu dài hay không.

2DE Việt Nam sản xuất trực tiếp máng cáp 100x50 cùng các kích thước khác và phụ kiện đồng bộ tại nhà máy riêng ở Km16+390 Đại lộ Thăng Long, xã Quốc Oai, TP. Hà Nội, đáp ứng cả đơn hàng số lượng nhỏ lẻ lẫn đơn hàng lớn cho công trình cần nhiều tuyến tín hiệu.

Bạn cần báo giá chính xác nhất cho máng cáp 100x50 theo đúng nhu cầu công trình? Liên hệ đội kỹ thuật 2DE Việt Nam qua hotline/Zalo để được tư vấn và nhận báo giá chi tiết trong ngày.
