Cẩm Nang Toàn Tập Về Hệ Thống Máng Cáp: Cấu Tạo, Phụ Kiện Và Ứng Dụng Thực Tế

Máng cáp là kết cấu kim loại dạng máng, có đáy liền hoặc đục lỗ, dùng để nâng đỡ và bảo vệ dây cáp điện trên các tuyến nhánh cần hạn chế bụi và nước. Một hệ thống máng cáp hoàn chỉnh gồm ba phần: thân máng, phụ kiện kết nối (bát nối, co, tê, côn thu), và phụ kiện treo đỡ. Giá máng cáp dao động từ khoảng 50.000đ/mét cho kích thước nhỏ, sơn tĩnh điện, đến hơn 700.000đ/mét cho kích thước lớn, mạ kẽm nhúng nóng, tùy độ dày tôn và vật liệu.

Bài viết này trình bày đầy đủ về hệ thống máng cáp: cấu tạo, phân loại theo kiểu đáy và vật liệu, các loại phụ kiện không thể thiếu, bảng giá tham khảo, tiêu chuẩn lắp đặt, và những sai lầm phổ biến khiến hệ thống không đạt yêu cầu khi nghiệm thu.

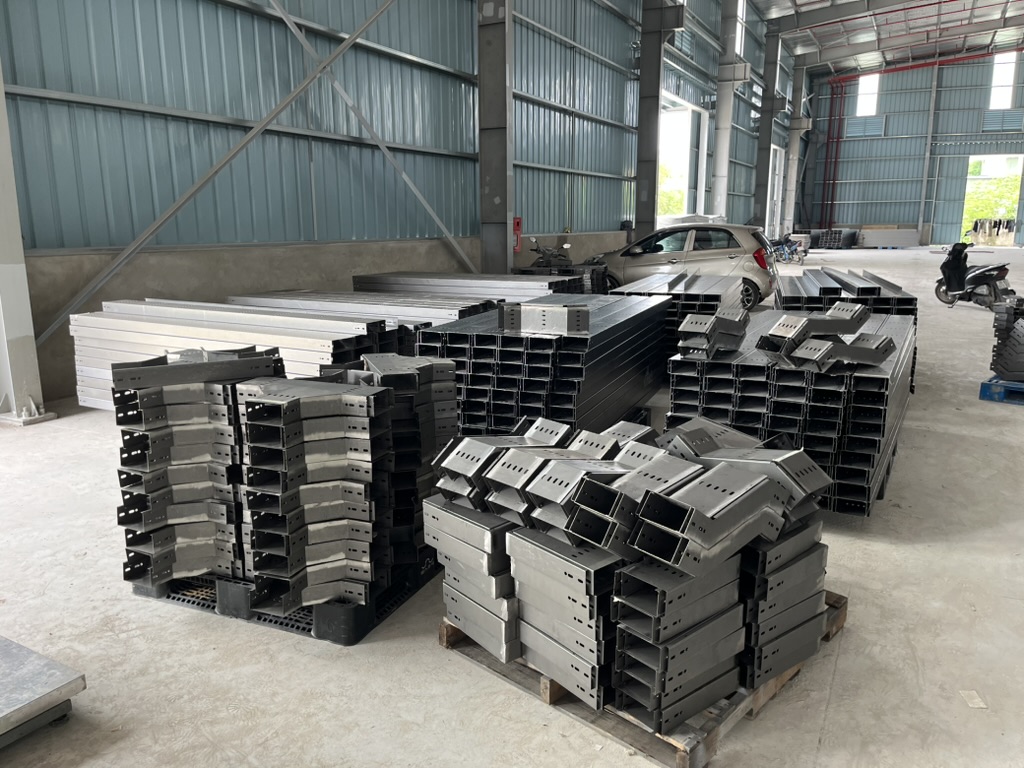

1. Máng cáp là gì? Cấu tạo cơ bản

Máng cáp là một hệ thống kết cấu kim loại dạng máng, dùng để nâng đỡ, sắp xếp và bảo vệ dây cáp điện trong công trình dân dụng và công nghiệp. Khác với thang cáp có cấu trúc hở dạng thanh ngang, máng cáp có đáy liền, tạo thành một khoang chứa cáp kín hơn về phía dưới.

Cấu tạo cơ bản gồm phần đáy máng chịu lực chính, hai thành máng ở hai bên giữ cáp không rơi ra ngoài, và có thể có thêm nắp đậy tùy yêu cầu bảo vệ của công trình. Các đoạn máng được liên kết với nhau bằng bát nối, cố định vào kết cấu công trình thông qua ty treo, quang treo hoặc giá đỡ tường.

So với thang cáp, máng cáp có khả năng bảo vệ cáp khỏi bụi và nước tốt hơn nhờ phần đáy liền, nhưng khả năng tản nhiệt kém hơn do cấu trúc ít thông thoáng. Đây là điểm cần cân nhắc kỹ khi lựa chọn giữa hai loại cho từng đoạn tuyến cụ thể.

2. Phân loại máng cáp theo kiểu đáy

Với các tuyến cần bảo vệ cáp khỏi bụi, nước hoặc vật rơi từ phía trên, loại đáy kín là lựa chọn phù hợp nhất, phần đáy liền hoàn toàn thường dùng trong khu vực thương mại, dân dụng nơi tính thẩm mỹ và độ kín được ưu tiên.

Máng cáp đục lỗ cân bằng giữa khả năng bảo vệ và khả năng tản nhiệt nhờ các lỗ nhỏ trên bề mặt đáy, phù hợp với các tuyến mang tải cáp trung bình, không yêu cầu kín tuyệt đối nhưng vẫn cần hạn chế bụi bám trực tiếp lên cáp.

Với tuyến lắp đặt ngoài trời hoặc khu vực có nguy cơ vật rơi, va đập từ bên trên, nên bổ sung thêm nắp để tăng một lớp bảo vệ phía trên, đồng thời đây cũng là yêu cầu bắt buộc với một số hạng mục cần đạt tiêu chuẩn phòng cháy chữa cháy.

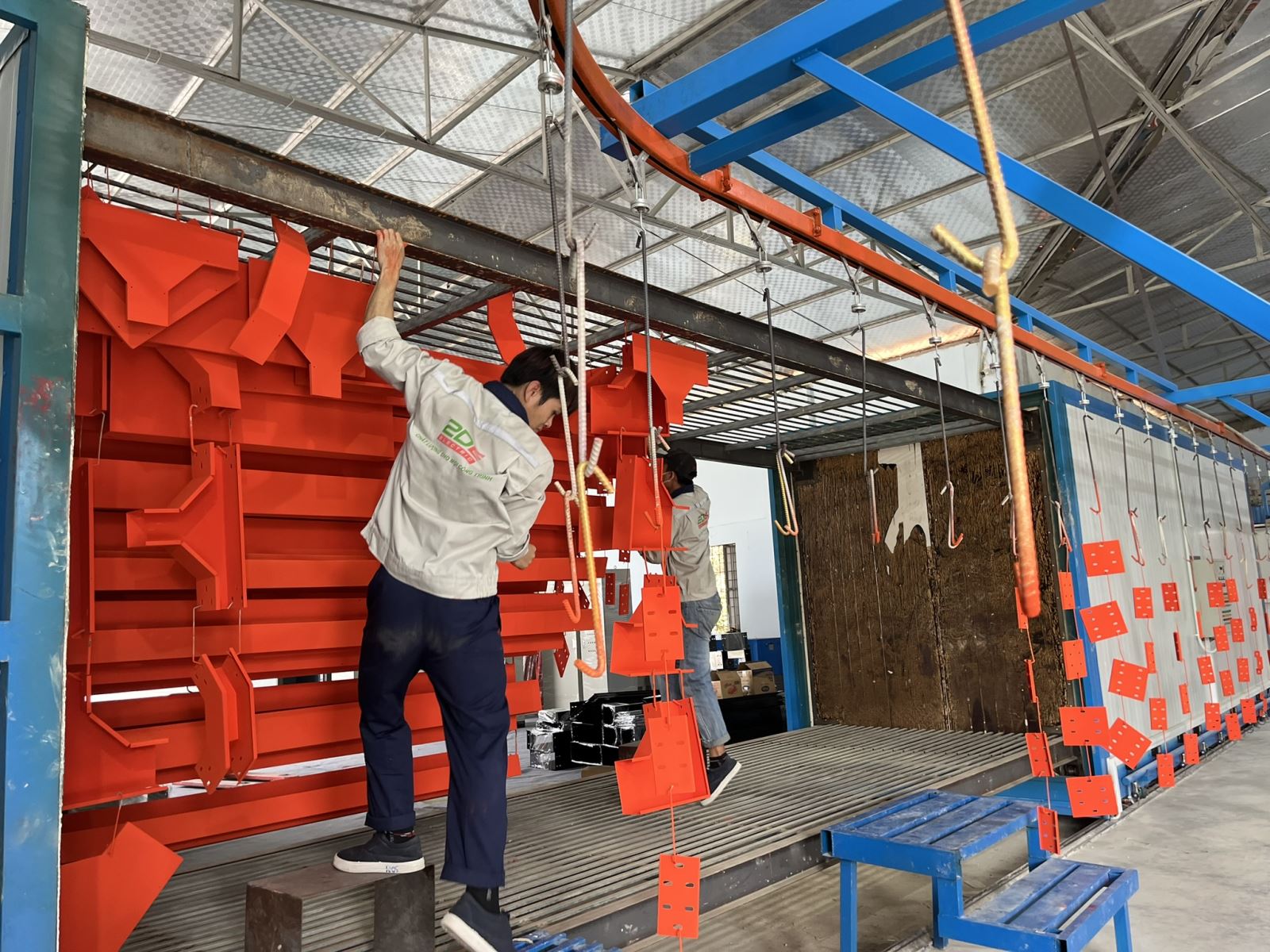

3. Phân loại máng cáp theo vật liệu và lớp phủ

Tôn Zam là lựa chọn tương đối mới trên thị trường máng cáp, sử dụng lớp phủ hợp kim ba thành phần thay vì kẽm nguyên chất như mạ kẽm nhúng nóng thông thường. Về lý thuyết, hợp kim này cho khả năng chống ăn mòn tốt hơn mạ kẽm đơn thuần ở cùng độ dày lớp phủ, nhưng đây là vật liệu 2DE chưa có dữ liệu thử nghiệm hoặc dự án thực tế để xác nhận độc lập, nên cần trao đổi cụ thể với đội kỹ thuật nếu công trình của bạn cân nhắc lựa chọn này.

Việc chọn vật liệu cần dựa trên môi trường lắp đặt thực tế, không nên chọn theo giá thấp nhất mà bỏ qua điều kiện vận hành lâu dài của công trình. Một máng cáp sơn tĩnh điện lắp ở khu vực ẩm ướt có thể xuống cấp trong vòng một đến hai năm, trong khi chi phí ban đầu chênh lệch với mạ kẽm nhúng nóng thường không đáng kể so với chi phí sửa chữa, thay thế về sau.

4. Phụ kiện máng cáp: những thành phần không thể thiếu

Một hệ thống máng cáp hoàn chỉnh không chỉ có thân máng. Phụ kiện kết nối và chuyển hướng chiếm một phần đáng kể trong tổng chi phí và quyết định độ chắc chắn của toàn tuyến.

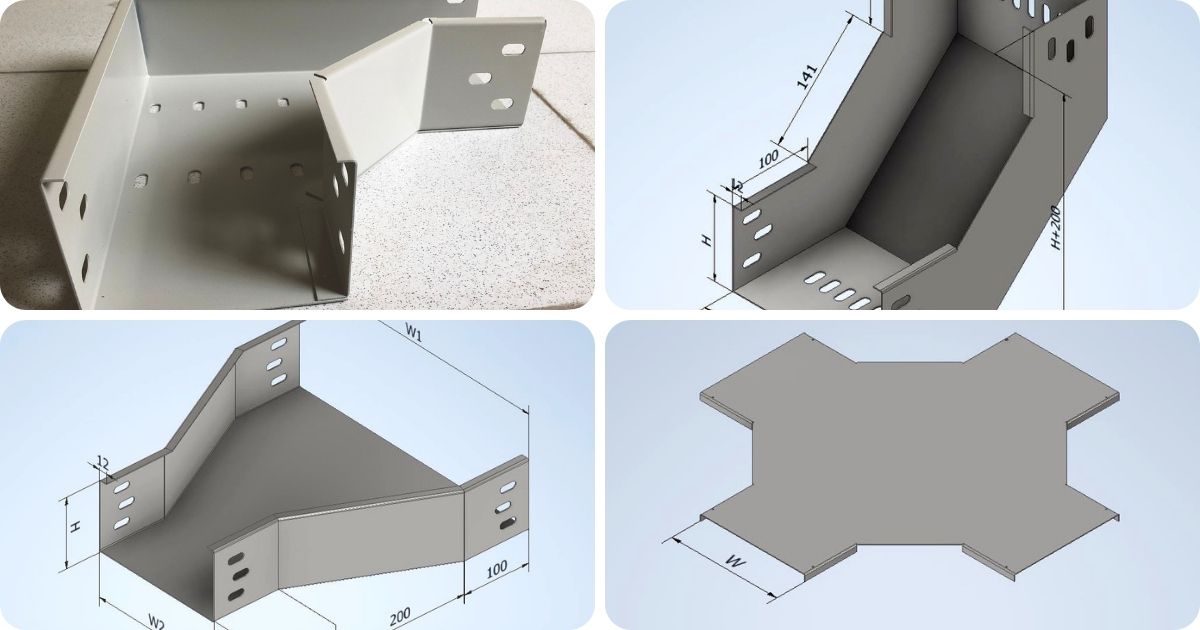

Bát nối dùng để ghép hai đoạn máng thẳng hàng lại với nhau. Co ngang 90 độ đổi hướng vuông góc trên cùng mặt phẳng, trong khi co lên và co xuống đổi hướng theo phương thẳng đứng, lần lượt hướng lên trên hoặc xuống dưới so với mặt phẳng ban đầu. Với các góc chuyển hướng không vuông góc, chếch 45 độ là phụ kiện phù hợp hơn co 90 độ.

Khi cần chia một tuyến thành ba nhánh trên cùng mặt phẳng, tê (hay ngã ba) là phụ kiện tiêu chuẩn. Côn thu dùng để nối hai đoạn máng khác kích thước, ví dụ chuyển từ máng 300mm sang máng 200mm mà không cần đổi cả tuyến.

Danh mục đầy đủ các loại phụ kiện, cách tính định mức theo chiều dài tuyến, và lưu ý khi chọn phụ kiện đồng bộ vật liệu với thân máng được trình bày tại bài viết riêng về phụ kiện thang máng cáp.

5. Bảng giá máng cáp tham khảo 2026

(Đơn vị: VNĐ/mét, máng cáp mạ kẽm nhúng nóng, áp dụng độ dài tiêu chuẩn 2500mm hoặc 3000mm)

Với máng cáp sơn tĩnh điện, giá thấp hơn mạ kẽm nhúng nóng khoảng 35-45% ở cùng kích thước và độ dày. Hai kích thước phổ biến nhất, 100x50 và 50x50, đã được niêm yết đầy đủ cho cả 4 loại vật liệu (sơn tĩnh điện, mạ kẽm nhúng nóng, inox 201, inox 304) trên trang riêng, còn số liệu chuyên sâu hơn về mạ kẽm nhúng nóng nằm trong bài viết cùng tên.

Giá thép và kẽm nguyên liệu biến động theo từng giai đoạn, nên bảng trên chỉ mang tính tham khảo tại thời điểm cập nhật. Với đơn hàng số lượng lớn hoặc cần báo giá chính xác tại thời điểm đặt hàng, nên liên hệ trực tiếp đội kỹ thuật thay vì áp dụng cố định bảng tham khảo.

6. Kích thước máng cáp phổ biến

Cách chọn kích thước đúng gồm ba bước: xác định tổng tiết diện dây cáp dự kiến lắp đặt, cộng thêm hệ số dự phòng 40-50% cho khả năng mở rộng sau này, rồi đối chiếu với bảng để chọn kích thước gần nhất, làm tròn lên chứ không làm tròn xuống. Công thức đầy đủ cùng ví dụ tính toán cụ thể được trình bày trong bài viết về kích thước thang máng cáp tiêu chuẩn.

7. Máng cáp có phải luôn đủ dùng? So sánh nhanh với thang cáp và ống luồn

Vì máng cáp bảo vệ cáp tốt hơn thang cáp, nên dùng máng cáp cho mọi tuyến cáp trong công trình để an toàn hơn?

Không. Đáy liền của máng cáp hạn chế khả năng tản nhiệt so với thang cáp, và với tuyến mang nhiều cáp công suất lớn, nhiệt tích tụ trong máng cáp có thể vượt ngưỡng an toàn dù bản thân dây cáp vẫn còn trong giới hạn tải cho phép. Với các tuyến trục chính công nghiệp, thang cáp vẫn là lựa chọn phù hợp hơn nhờ cấu trúc hở giúp thoát nhiệt.

Ở chiều ngược lại, máng cáp cũng không phải lựa chọn tối ưu cho mọi tình huống cần bảo vệ cao. Với khu vực yêu cầu chống cháy lan nghiêm ngặt theo quy định PCCC hoặc môi trường có khí, bụi dễ cháy nổ, ống luồn kim loại kín an toàn hơn cả máng cáp có nắp, vì mức độ kín hoàn toàn khác nhau giữa hai giải pháp.

Nguyên tắc thực tế: máng cáp phù hợp nhất cho tuyến nhánh, cáp điều khiển, cáp tín hiệu cần bảo vệ vừa phải mà không cần tản nhiệt cực đại. Phần lớn công trình phối hợp cả ba giải pháp (thang cáp, máng cáp, ống luồn) cho từng đoạn tuyến khác nhau, không chọn một loại duy nhất cho toàn hệ thống.

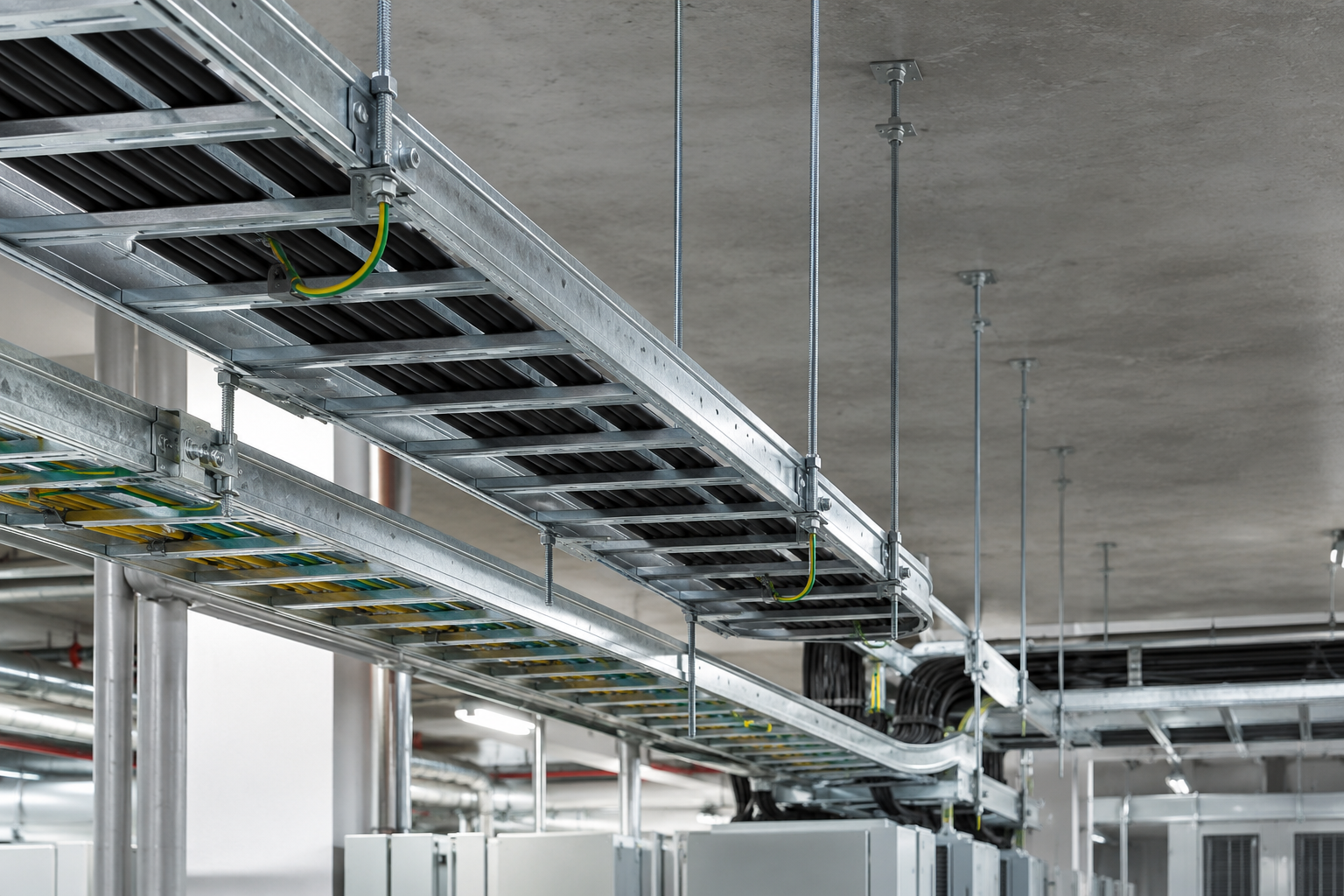

8. Tiêu chuẩn lắp đặt máng cáp

Tiêu chuẩn quốc gia trực tiếp áp dụng cho hệ thống máng cáp và thang cáp tại Việt Nam là TCVN 10688:2015, tương đương IEC 61537:2006 về quản lý cáp. Tiêu chuẩn này quy định các thành phần hệ thống phải được thiết kế để đỡ chắc chắn cáp bên trong, không gây nguy hiểm cho người sử dụng, và không được thiết kế để đỡ người đứng lên.

Ngoài phần kết cấu, cần đối chiếu thêm các TCVN riêng về vật liệu và lớp phủ bảo vệ như mạ kẽm, sơn tĩnh điện. Với các công trình yêu cầu nghiệm thu phòng cháy chữa cháy, hệ thống máng cáp cần tuân thủ thêm quy chuẩn QCVN về an toàn PCCC, đặc biệt tại khu vực có mật độ dây cáp cao hoặc gần vật liệu dễ cháy. Quy chuẩn kỹ thuật quốc gia về an toàn điện quy định yêu cầu tiếp địa liên tục cho toàn tuyến, một yêu cầu bắt buộc thường bị bỏ sót tại các điểm nối và điểm chuyển hướng nếu thi công không cẩn thận.

Phân tích chi tiết hơn về TCVN 10688:2015 áp dụng cho thang cáp, cùng công thức tính tải trọng và độ võng cho phép, được trình bày tại bài viết chuyên sâu riêng, cũng như bài viết về an toàn điện và tiếp địa thang máng cáp.

9. Ứng dụng theo loại công trình

Tòa nhà văn phòng, chung cư thường dùng máng cáp sơn tĩnh điện có nắp, kết hợp tính thẩm mỹ với hệ trần kỹ thuật, phù hợp với tải cáp trung bình của hệ thống chiếu sáng và ổ cắm.

Nhà máy sản xuất, khu công nghiệp thường dùng máng cáp mạ kẽm nhúng nóng cho các tuyến nhánh, kết hợp thang cáp cho tuyến trục chính, do môi trường có độ ẩm và bụi công nghiệp cao hơn công trình dân dụng.

Nhà máy thực phẩm, dược phẩm ưu tiên máng cáp inox 304 tại khu vực sản xuất trực tiếp, đáp ứng yêu cầu vệ sinh công nghiệp nghiêm ngặt của ngành.

10. Những sai lầm thường gặp

Chọn máng cáp đáy kín cho khu vực cần tản nhiệt cao, dẫn đến cáp bị quá nhiệt khi mật độ dây trong máng lớn mà không có đủ khe hở thoát nhiệt.

Dùng sơn tĩnh điện cho khu vực ngoài trời hoặc độ ẩm cao, khiến lớp sơn bong tróc nhanh hơn dự kiến, đặc biệt tại các mối nối và góc cạnh.

Chọn kích thước vừa đủ cho số cáp hiện tại, không tính hệ số dự phòng cho nhu cầu mở rộng, dẫn đến phải đặt bù hàng giữa chừng khi công trình cần bổ sung thêm dây.

Không tiếp địa liên tục tại các điểm nối và điểm chuyển hướng, dẫn đến không đạt yêu cầu khi nghiệm thu an toàn điện.

Đặt thiếu số lượng phụ kiện chuyển hướng khi lập dự toán, chỉ tính riêng thân máng mà quên bát nối, co, tê, dẫn đến phát sinh chi phí giữa chừng khi thi công.

11. Câu hỏi thường gặp

Máng cáp khác gì so với thang cáp? Máng cáp có đáy liền, bảo vệ cáp khỏi bụi và nước tốt hơn, trong khi thang cáp có cấu trúc hở, tản nhiệt tốt hơn và chịu tải trọng lớn hơn.

Giá máng cáp rẻ nhất là loại nào? Máng cáp sơn tĩnh điện độ dày 1.0mm, kích thước nhỏ, có giá thấp nhất trong các lựa chọn, phù hợp công trình trong nhà, tải nhẹ.

Máng cáp có bắt buộc phải có nắp không? Không bắt buộc cho mọi công trình. Nắp cần thiết khi lắp đặt ngoài trời, khu vực có nguy cơ vật rơi từ trên cao, hoặc yêu cầu chống cháy lan theo quy định PCCC.

Máng cáp có cần tiếp địa không? Có. Tiếp địa liên tục toàn tuyến là yêu cầu bắt buộc để đảm bảo an toàn điện và đạt yêu cầu nghiệm thu công trình.

Tôn Zam có tốt hơn mạ kẽm nhúng nóng không? Về lý thuyết vật liệu, hợp kim Zam có thể cho khả năng chống ăn mòn tốt hơn kẽm nguyên chất, nhưng đây là vật liệu còn mới trên thị trường máng cáp tại Việt Nam, nên trao đổi cụ thể với nhà cung cấp về dữ liệu thử nghiệm trước khi quyết định.

12. Năm điều cần nhớ

Điều 1 — Máng cáp không phải lựa chọn mặc định cho mọi tuyến cáp. Đáy liền bảo vệ tốt khỏi bụi và nước, nhưng đánh đổi bằng khả năng tản nhiệt kém hơn thang cáp.

Điều 2 — Vật liệu cần khớp với môi trường lắp đặt thực tế. Sơn tĩnh điện đủ dùng trong nhà khô ráo, còn ngoài trời hoặc độ ẩm cao cần mạ kẽm nhúng nóng dù chi phí cao hơn 35-45%.

Điều 3 — Phụ kiện không phải khoản chi phụ có thể tính sau. Bát nối, co, tê, côn thu cần được dự toán ngay từ đầu cùng thân máng, không chỉ báo giá riêng phần mét dài.

Điều 4 — Kích thước cần có hệ số dự phòng 40-50% cho khả năng mở rộng, và không nên chọn theo giá thấp nhất mà bỏ qua điều kiện vận hành lâu dài của công trình.

Điều 5 — Tiếp địa liên tục là yêu cầu bắt buộc cho mọi kích thước, và là nguyên nhân phổ biến nhất khiến công trình không đạt nghiệm thu nếu bị bỏ sót tại các điểm nối.
