Phân Tầng Cáp Trên Thang Cáp: Khoảng Cách Và Thứ Tự Bố Trí Đúng Chuẩn

Khi một công trình có quá nhiều tuyến cáp đi cùng hướng, giải pháp thường thấy là bố trí nhiều tầng thang/khay cáp chạy song song, tầng này trên tầng kia. Nhưng bố trí sai khoảng cách giữa các tầng không chỉ gây khó khăn khi thi công, bảo trì mà còn tiềm ẩn rủi ro về an toàn và nhiễu điện từ. Bài viết này, 2DE Việt Nam tổng hợp đúng quy định về phân tầng cáp theo TCVN 9208:2012.

Nếu bạn cần tìm hiểu khoảng cách giá đỡ theo chiều dài tuyến (khác với khoảng cách giữa các tầng theo chiều cao ở bài này), xem thêm: Khoảng Cách Giá Đỡ Thang Máng Cáp Tiêu Chuẩn Khi Thi Công.

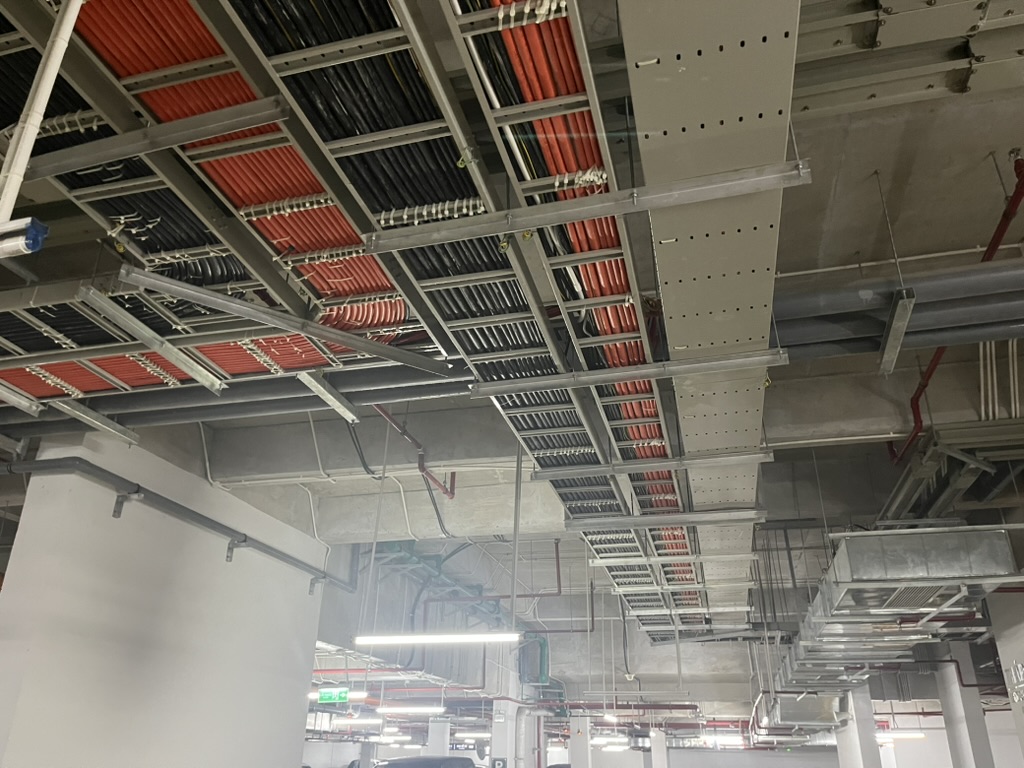

Khoảng cách giữa các tầng khay/thang cáp theo TCVN 9208:2012

Khi lắp đặt dưới trần nhà

Theo Điều 6.23 – TCVN 9208:2012, khi có nhiều tầng khay hoặc thang cáp hạ áp chạy song song dưới trần nhà theo cùng một hướng (tầng này chạy trên tầng kia):

• Khoảng cách giữa hai tầng liên tiếp không được nhỏ hơn 200mm
• Khoảng cách của tầng trên cùng đối với trần hoặc dầm gần nhất không được nhỏ hơn 300mm

Khi lắp đặt dọc hành lang kỹ thuật

Theo Điều 6.24 – TCVN 9208:2012, khi có nhiều tầng khay hoặc thang cáp hạ áp chạy song song dọc theo hành lang kỹ thuật:

• Khoảng cách giữa hai tầng liên tiếp không được nhỏ hơn 300mm
• Khoảng cách của tầng dưới cùng đối với mặt trên của tầng ống công nghệ chạy phía dưới không được nhỏ hơn 500mm

Giữa tuyến cáp trung áp và hạ áp

Theo Điều 6.25 – TCVN 9208:2012, tuyến khay hoặc thang cáp trung áp phải được đặt cách xa tuyến khay hoặc thang cáp hạ áp. Khoảng cách này thường không nhỏ hơn 500mm và phải được kỹ sư phụ trách giám sát thi công phần điện của chủ đầu tư phê duyệt.

Bảng tóm tắt khoảng cách phân tầng

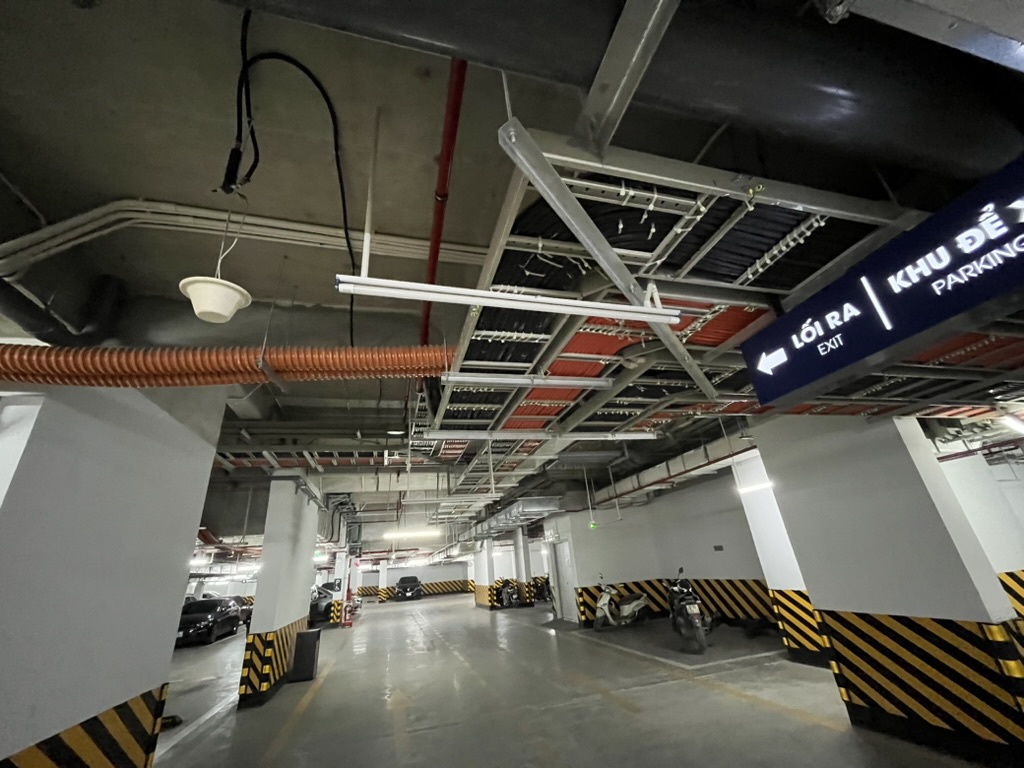

Thứ tự ưu tiên bố trí cáp theo tầng

Ngoài khoảng cách tối thiểu bắt buộc theo tiêu chuẩn, trong thực tế thi công, các kỹ sư M&E thường áp dụng nguyên tắc sắp xếp sau để tối ưu an toàn và hạn chế nhiễu điện từ:

• Cáp nguồn, cáp động lực (tiết diện lớn): bố trí ở tầng dưới cùng
• Cáp điều khiển: bố trí ở tầng giữa
• Cáp tín hiệu, cáp mạng (tiết diện nhỏ, nhạy nhiễu): bố trí ở tầng trên cùng, cách xa cáp động lực nhất có thể

Nguyên tắc này giúp giảm thiểu ảnh hưởng của từ trường sinh ra từ cáp động lực lên các loại cáp nhạy cảm với nhiễu, đồng thời thuận tiện hơn khi cần tiếp cận riêng từng loại cáp để bảo trì.

Lưu ý khi thi công phân tầng thang/khay cáp

• Luôn xin phê duyệt phương án bố trí tầng từ kỹ sư giám sát thi công trước khi lắp đặt, đặc biệt với trường hợp có tuyến trung áp đi cùng khu vực
• Đảm bảo đủ không gian thao tác để đi cáp và bảo trì sau này cho cả tầng dưới cùng, không chỉ tầng dễ tiếp cận nhất
• Cáp đi từ trong khay/thang cáp ra ngoài không được vượt lên trên thành bên, tránh cản trở việc đậy nắp (nếu tầng đó dùng loại có nắp)
• Khi thiết kế hệ giá đỡ cho nhiều tầng, cần tính toán tải trọng tổng của tất cả các tầng tác động lên cùng một hệ kết cấu treo đỡ

Xem thêm về khoảng cách giá đỡ theo chiều dài tuyến và giới hạn độ võng cho phép tại: Khoảng Cách Giá Đỡ Thang Máng Cáp Tiêu Chuẩn Khi Thi Công.

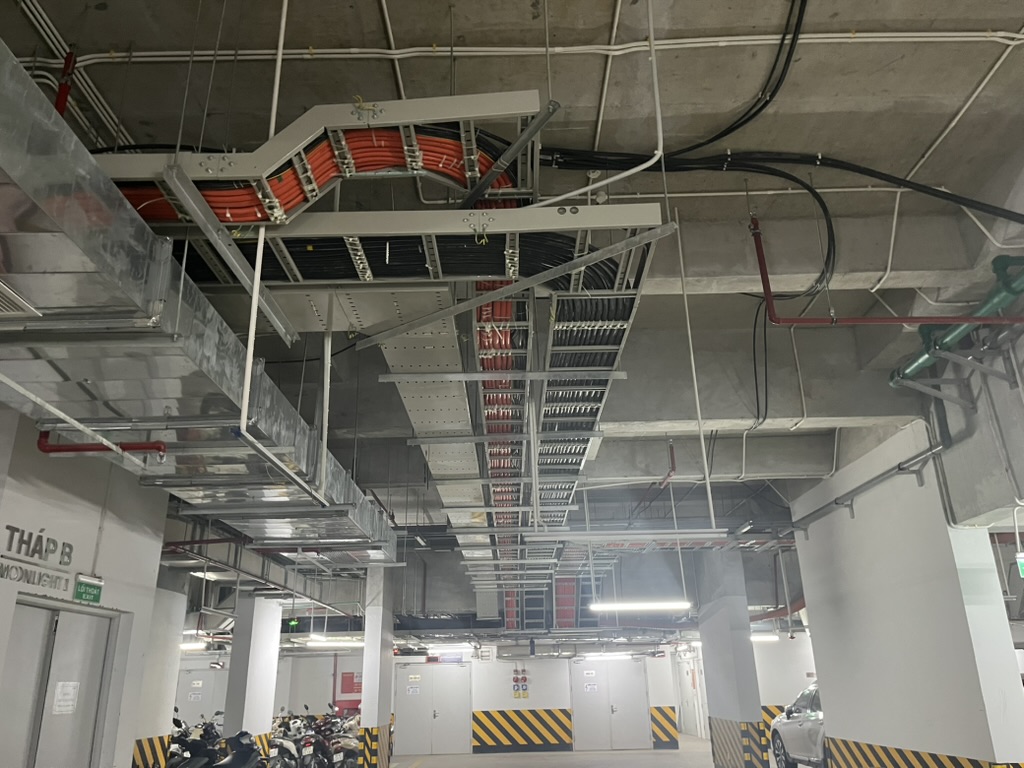

2DE hỗ trợ tư vấn bố trí hệ thống nhiều tầng thang máng cáp

Với các dự án có nhiều tuyến cáp cần bố trí nhiều tầng, 2DE Việt Nam có thể tư vấn phương án kết hợp vật liệu, kích thước phù hợp cho từng tầng dựa trên loại cáp và tải trọng thực tế, đồng thời gia công theo đúng khoảng cách và bản vẽ thiết kế của công trình.

Xem đầy đủ năng lực sản xuất và hình ảnh nhà xưởng thực tế tại: Nhà Máy Sản Xuất Thang Cáp – Máng Cáp 2DE.

Câu hỏi thường gặp về phân tầng cáp trên thang cáp

1. Khoảng cách 200mm hay 300mm áp dụng khi nào? 200mm áp dụng khi các tầng khay/thang cáp lắp dưới trần nhà; 300mm áp dụng khi lắp dọc hành lang kỹ thuật – hai tình huống lắp đặt khác nhau có yêu cầu khoảng cách khác nhau theo TCVN 9208:2012.

2. Có bắt buộc phải tách riêng cáp trung áp và hạ áp theo tầng không? Có. Theo Điều 6.25, tuyến trung áp phải đặt cách xa tuyến hạ áp, khoảng cách thường không nhỏ hơn 500mm và cần được kỹ sư giám sát phê duyệt.

3. Có nên đặt cáp tín hiệu ở tầng dưới cùng để dễ thi công không? Không nên, dù có thể thuận tiện hơn khi thi công. Đặt cáp tín hiệu gần cáp động lực (tầng dưới) làm tăng nguy cơ nhiễu điện từ – nên ưu tiên đặt cáp động lực dưới, cáp tín hiệu trên.

4. Khoảng cách phân tầng có ảnh hưởng đến thiết kế hệ giá đỡ không? Có. Hệ giá đỡ cần tính toán chịu được tải trọng tổng của tất cả các tầng, không chỉ tính riêng từng tầng độc lập.

5. 2DE có tư vấn thiết kế bố trí nhiều tầng thang máng cáp không? Có. Đội ngũ kỹ thuật 2DE tư vấn phương án vật liệu, kích thước phù hợp cho từng tầng dựa trên loại cáp và yêu cầu cụ thể của công trình.
