Checklist Tiêu Chuẩn Thang Máng Cáp Điện Cần Biết Trước Khi Nghiệm Thu

Nghiệm thu hệ thống thang máng cáp không chỉ là kiểm tra "đã lắp xong chưa" mà cần đối chiếu với hàng loạt tiêu chuẩn, quy chuẩn kỹ thuật và hạng mục kiểm tra thực tế. Bỏ sót một trong số đó có thể khiến hồ sơ nghiệm thu bị trả lại hoặc phát sinh sự cố sau khi đưa vào vận hành. Bài viết này, 2DE Việt Nam tổng hợp đầy đủ các tiêu chuẩn pháp lý liên quan và checklist kiểm tra thực tế cần rà soát trước khi nghiệm thu.

5 tiêu chuẩn, quy chuẩn kỹ thuật cần đối chiếu

1. QCVN 16:2023/BXD – Quy chuẩn kỹ thuật quốc gia về sản phẩm, hàng hóa vật liệu xây dựng

Quy định sản phẩm thang cáp, máng cáp bằng sắt, thép sử dụng trong lắp đặt điện công trình phải được chứng nhận hợp quy trước khi đưa vào sử dụng. Khi nghiệm thu, cần kiểm tra sản phẩm sử dụng có giấy chứng nhận hợp quy còn hiệu lực, đúng phạm vi kích thước (W, H, T) đã đăng ký hay không.

2. QCVN 06:2022/BXD – Quy chuẩn kỹ thuật quốc gia về An toàn cháy cho nhà và công trình

Áp dụng cho các tuyến cáp phục vụ thiết bị PCCC (bơm chữa cháy, quạt hút khói, đèn exit...) – các tuyến này cần sử dụng máng cáp chống cháy đạt giới hạn chịu lửa theo đúng hồ sơ thiết kế PCCC đã thẩm duyệt. Riêng công trình có tầng hầm từ 4-5 tầng bố trí để xe, cần đối chiếu thêm các quy định bổ sung về gara ngầm.

3. TCVN 9208:2012 – Lắp đặt cáp và dây điện trong các công trình công nghiệp

Quy định về khoảng cách giá đỡ (1-3m với tuyến rộng không quá 1.200mm), trình tự thi công (lắp thang máng cáp trước, đi cáp sau), và các yêu cầu kỹ thuật lắp đặt khác. Đây là tiêu chuẩn cần đối chiếu trực tiếp khi kiểm tra hiện trạng lắp đặt thực tế.

4. TCVN 9311 – Thử nghiệm chịu lửa – Các bộ phận công trình xây dựng

Là phương pháp thử nghiệm dùng để xác định giới hạn chịu lửa của các cấu kiện, trong đó có hệ thống máng cáp chống cháy. Khi nghiệm thu các tuyến cáp PCCC, nên yêu cầu đơn vị cung cấp trình biên bản thử nghiệm chịu lửa liên quan đến sản phẩm đã lắp đặt.

5. TCVN 10688:2015 (tương đương IEC 61537:2006) – Quản lý cáp: Hệ thống máng cáp và hệ thống thang cáp

Tiêu chuẩn kỹ thuật quốc tế quy định về thiết kế, thử nghiệm và phân loại tải trọng cho hệ thống thang cáp, máng cáp – bao gồm các yêu cầu về độ bền cơ học, khả năng chịu tải và phương pháp thử tương ứng. Khi nghiệm thu, có thể yêu cầu nhà cung cấp cung cấp thông tin về khả năng chịu tải của sản phẩm theo tiêu chuẩn này.

Checklist kiểm tra thực tế trước khi nghiệm thu

Ngoài đối chiếu tiêu chuẩn pháp lý, đội nghiệm thu nên kiểm tra trực tiếp hiện trạng lắp đặt theo các hạng mục sau:

☐ Kích thước, vật liệu đúng theo bản vẽ thiết kế – đối chiếu thực tế lắp đặt với hồ sơ thiết kế đã được phê duyệt

☐ Khoảng cách giá đỡ đúng quy định – kiểm tra trực quan hoặc đo đạc thực tế, đối chiếu với tính toán tải trọng đã duyệt

☐ Độ võng của tuyến cáp – không vượt quá giới hạn cho phép giữa hai điểm đỡ liền kề

☐ Mối nối, phụ kiện chuyển hướng chắc chắn – kiểm tra độ chặt của bulong, ốc vít tại các điểm nối, không có dấu hiệu lỏng lẻo

☐ Hệ thống tiếp địa đầy đủ – toàn bộ thang máng cáp kim loại phải được nối đất đúng kỹ thuật, kiểm tra bằng thiết bị đo điện trở tiếp địa nếu cần

☐ Bán kính cong tại các điểm chuyển hướng phù hợp – không có hiện tượng cáp bị gập góc, đè ép quá mức

☐ Cáp được sắp xếp gọn gàng, không chồng chất nhiều lớp – đảm bảo khả năng tản nhiệt và dễ kiểm tra sau này

☐ Vệ sinh, không còn dị vật, mảnh vụn thi công trong lòng máng/thang cáp

☐ Hồ sơ CO/CQ, chứng nhận hợp quy sản phẩm – đầy đủ, đúng lô hàng đã lắp đặt

☐ Biên bản nghiệm thu nội bộ từng công đoạn – nếu công trình yêu cầu nghiệm thu theo giai đoạn thi công

Vì sao nên chọn nhà cung cấp có đầy đủ hồ sơ chứng nhận ngay từ đầu?

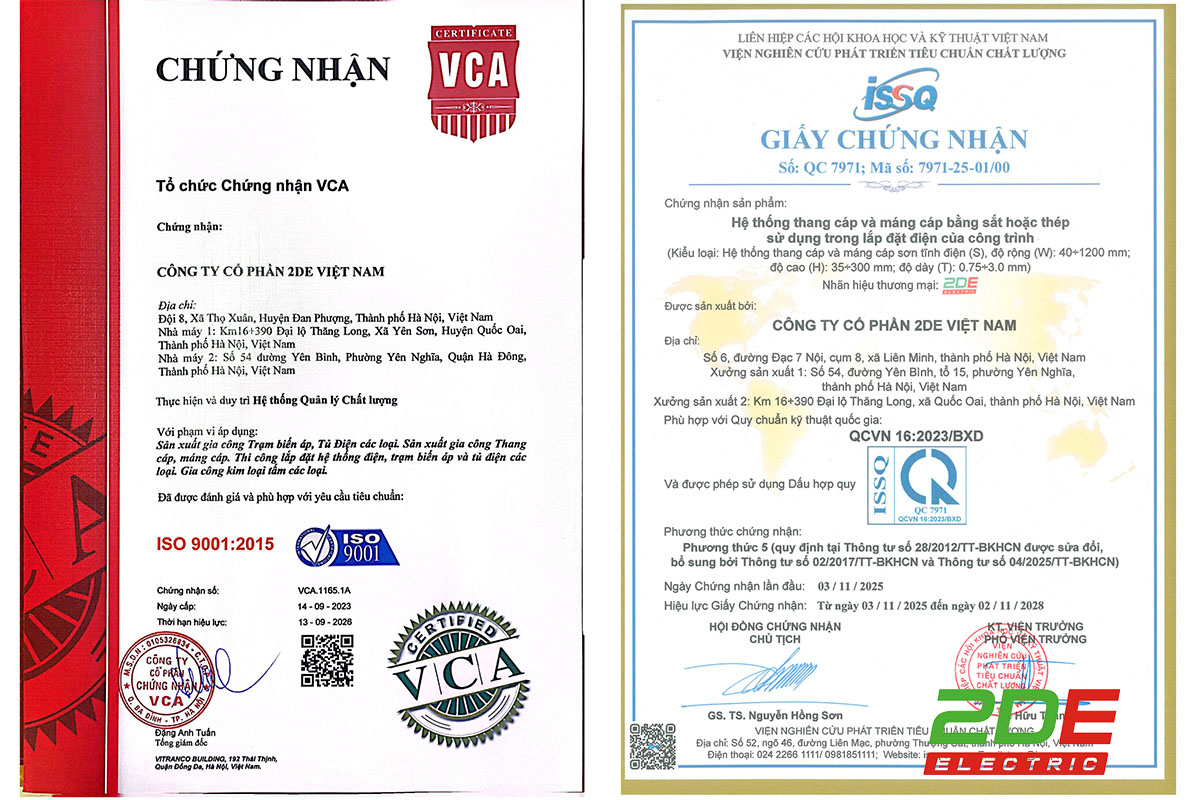

Việc chuẩn bị đầy đủ hồ sơ chứng nhận hợp quy, thông tin kỹ thuật sản phẩm ngay từ khi đặt hàng giúp quá trình nghiệm thu diễn ra thuận lợi hơn nhiều so với việc phải bổ sung, truy tìm hồ sơ vào phút chót. Sản phẩm thang máng cáp do 2DE Việt Nam sản xuất thuộc phạm vi chứng nhận hợp quy QCVN 16:2023/BXD, doanh nghiệp áp dụng hệ thống quản lý chất lượng ISO 9001:2015 – đầy đủ hồ sơ để hỗ trợ khách hàng trong quá trình nghiệm thu công trình.

Xem đầy đủ năng lực sản xuất và hình ảnh nhà xưởng thực tế tại: Nhà Máy Sản Xuất Thang Cáp – Máng Cáp 2DE. Xem chi tiết về khoảng cách giá đỡ tại: Khoảng Cách Giá Đỡ Thang Máng Cáp Tiêu Chuẩn Khi Thi Công. Xem chi tiết về máng cáp chống cháy tại: Máng Cáp Chống Cháy Cho Hệ Thống Hầm Để Xe.

Câu hỏi thường gặp về nghiệm thu thang máng cáp

1. Cần chuẩn bị những hồ sơ gì khi nghiệm thu thang máng cáp? Giấy chứng nhận hợp quy sản phẩm, CO/CQ, biên bản thử nghiệm chịu lửa (nếu có tuyến PCCC), bản vẽ hoàn công và biên bản nghiệm thu nội bộ từng giai đoạn thi công.

2. Khoảng cách giá đỡ sai lệch nhỏ so với thiết kế có bị coi là không đạt nghiệm thu không? Cần đối chiếu với dung sai cho phép trong hồ sơ thiết kế; sai lệch ảnh hưởng đến khả năng chịu tải hoặc độ võng vượt giới hạn cho phép mới là vấn đề cần khắc phục trước khi nghiệm thu.

3. Tuyến cáp thông thường (không phải PCCC) có cần tuân theo QCVN 06:2022/BXD không? QCVN 06:2022/BXD chủ yếu áp dụng cho các hệ thống liên quan đến an toàn cháy, bao gồm tuyến cấp nguồn thiết bị PCCC; tuyến cáp thông thường áp dụng các tiêu chuẩn lắp đặt và sản phẩm liên quan khác như TCVN 9208:2012, QCVN 16:2023/BXD.

4. Làm sao biết sản phẩm đã lắp đặt có đúng chứng nhận hợp quy đã đăng ký không? Đối chiếu số hiệu, phạm vi kích thước (W, H, T) trên giấy chứng nhận với sản phẩm thực tế lắp đặt tại công trình.

5. 2DE có hỗ trợ cung cấp hồ sơ chứng nhận cho quá trình nghiệm thu không? Có. 2DE cung cấp đầy đủ giấy chứng nhận hợp quy QCVN 16:2023/BXD và các tài liệu kỹ thuật liên quan để hỗ trợ khách hàng trong hồ sơ nghiệm thu công trình.
