Trong cấu trúc của các tòa nhà cao tầng, nhà máy quy mô lớn hay trung tâm dữ liệu (Data Center), hệ thống thang máng cáp được ví như “xương sống” của hạ tầng điện, giúp nâng đỡ và tổ chức hàng nghìn mét cáp điện, cáp điều khiển và cáp viễn thông.

Một hệ thống được thiết kế tốt không đơn thuần là chọn đúng kích thước máng hay thang cáp. Kỹ sư còn phải tính đến tải trọng, khoảng cách giá đỡ, khả năng tản nhiệt, môi trường ăn mòn, bán kính uốn cáp, tiếp địa, khả năng mở rộng và yêu cầu phòng cháy chữa cháy.

Đặc biệt, với các công trình công nghiệp, trạm điện, nhà máy hóa chất, nhà máy thực phẩm hay Data Center, việc lựa chọn vật liệu và cấu hình thang máng cáp ngay từ giai đoạn thiết kế có thể ảnh hưởng trực tiếp đến độ bền, chi phí bảo trì và độ an toàn của toàn bộ hệ thống điện.

Bài viết dưới đây cung cấp một cẩm nang thang máng cáp toàn diện, từ khái niệm, cách phân biệt thang và máng cáp, lựa chọn vật liệu, tiêu chuẩn kỹ thuật, tính toán kích thước đến quy trình thi công và nghiệm thu thực tế.

Lưu ý cập nhật tiêu chuẩn: TCVN 10688:2015 hiện được VSQI công bố ở trạng thái còn hiệu lực và tương đương hoàn toàn với IEC 61537:2006. Tuy nhiên, IEC đã phát hành IEC 61537:2023 thay thế IEC 61537:2006 ở cấp quốc tế. Vì vậy, hồ sơ dự án nên xác định rõ phiên bản tiêu chuẩn áp dụng ngay từ đầu.

---

I. TỔNG QUAN VỀ HỆ THỐNG THANG MÁNG CÁP TRONG CƠ ĐIỆN (MEP)

1. Thang cáp và máng cáp là gì?

Thang cáp (Cable Ladder) và máng cáp (Cable Tray) là các hệ thống quản lý và đỡ cáp được sử dụng trong hệ thống điện, viễn thông và các công trình MEP.

Theo phạm vi của TCVN 10688:2015, hệ thống thang và máng cáp được thiết kế để đỡ và chứa cáp, đồng thời có thể hỗ trợ một số thiết bị điện khác trong hệ thống lắp đặt điện hoặc viễn thông. Tiêu chuẩn cũng nhấn mạnh rằng đây là hệ thống đỡ cáp, không phải một dạng vỏ bọc kín cho cáp.

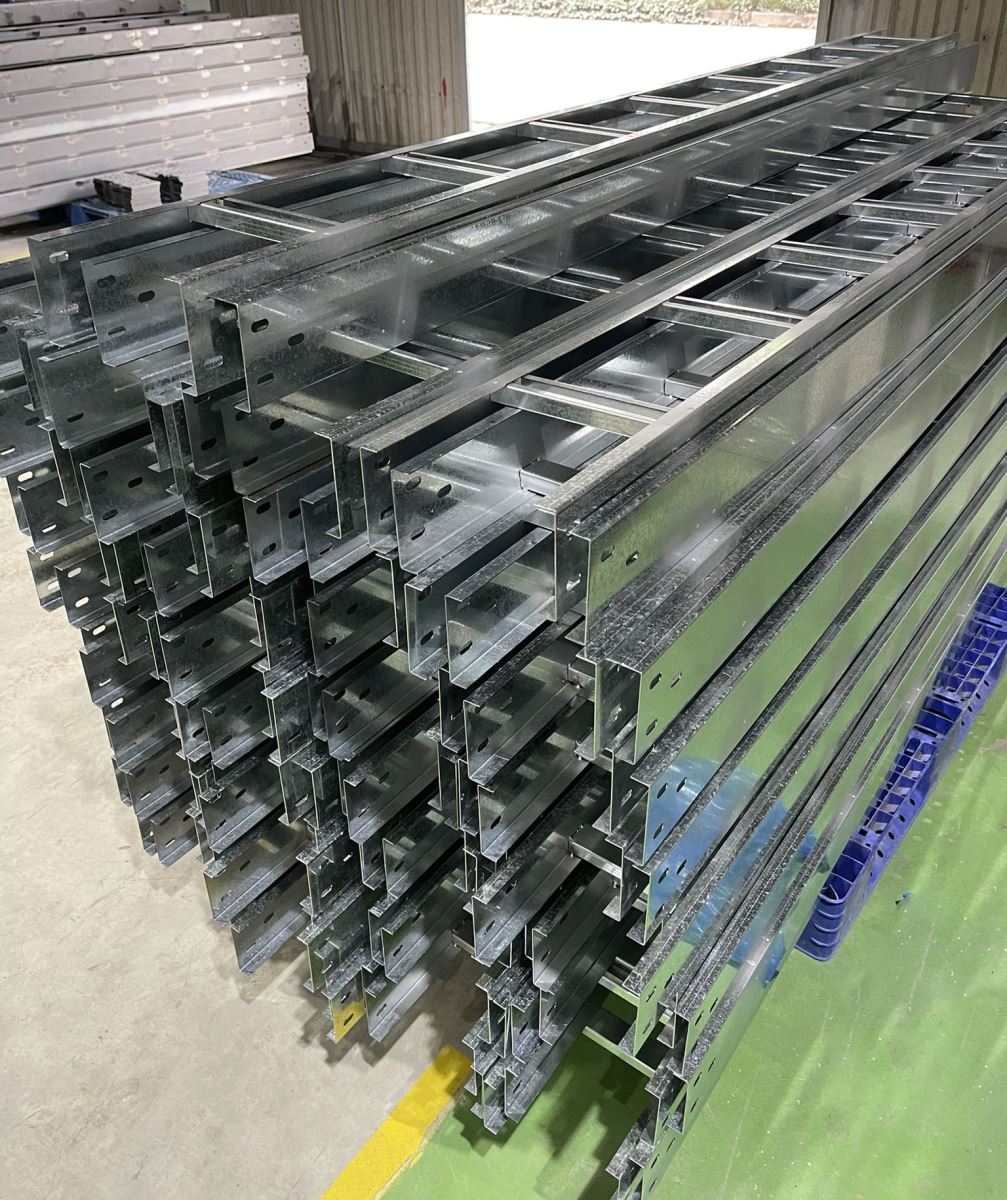

Thang cáp

Thang cáp có cấu tạo cơ bản gồm:

• Hai thanh dọc chịu lực.
• Các thanh ngang/rung chia đều theo chiều dài.
• Phụ kiện co, tê, chữ thập, nối giảm.
• Giá đỡ, ty ren, thanh unistrut hoặc hệ treo chuyên dụng.

Thiết kế dạng “bậc thang” tạo khoảng hở lớn xung quanh cáp, đặc biệt phù hợp với các tuyến cáp động lực có tiết diện lớn và tải nhiệt cao.

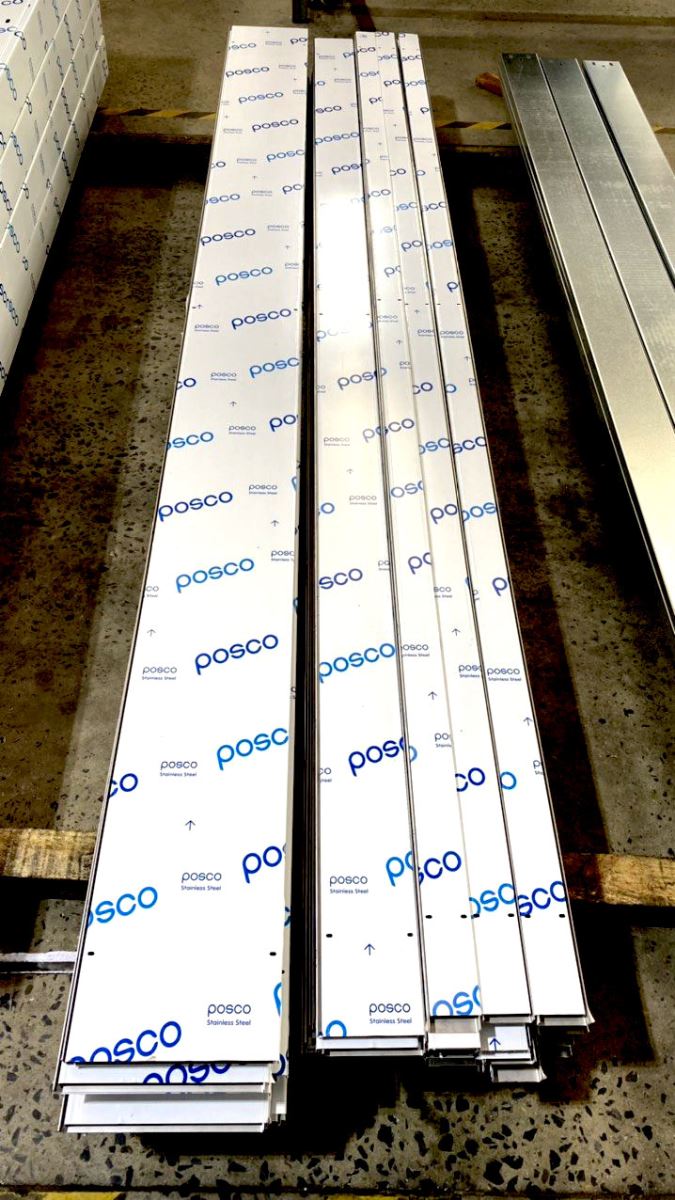

Máng cáp

Máng cáp thường có đáy liên tục hoặc đáy đột lỗ, với thành máng hai bên.

Các dạng phổ biến gồm:

• Máng cáp kín.
• Máng cáp đột lỗ.
• Máng cáp có nắp.
• Máng cáp dạng lưới.
• Máng cáp chuyên dụng cho cáp điều khiển hoặc cáp tín hiệu.

Máng cáp tạo ra bề mặt đỡ liên tục hơn thang cáp, giúp tổ chức các loại cáp nhỏ và cáp điều khiển gọn gàng.

---

2. Vai trò của hệ thống thang máng cáp

Một hệ thống thang máng cáp được thiết kế đúng có thể mang lại nhiều lợi ích:

Nâng đỡ:
Giảm tải trực tiếp lên cáp và các điểm treo riêng lẻ.

Quản lý:
Tập trung hệ thống dây dẫn theo tuyến rõ ràng, thuận tiện kiểm tra và bảo trì.

Tản nhiệt:
Đặc biệt quan trọng với cáp động lực. Cấu hình thang cáp có khoảng hở lớn giúp không khí lưu thông tốt quanh cáp.

Bảo vệ cơ học:
Giảm nguy cơ cáp bị kéo, võng, va đập hoặc tiếp xúc với các kết cấu không phù hợp.

Mở rộng hệ thống:
Cho phép bổ sung cáp mới mà không phải xây dựng lại toàn bộ tuyến điện.

Hỗ trợ an toàn điện:
Khi thiết kế hệ thống kim loại và liên kết đúng yêu cầu, thang máng cáp có thể tham gia vào hệ thống liên kết bảo vệ/tiếp địa theo cấu hình thiết kế và tiêu chuẩn áp dụng.

---

II. PHÂN BIỆT THANG CÁP VÀ MÁNG CÁP: KHI NÀO NÊN DÙNG?

Đây là một trong những quyết định quan trọng nhất khi thiết kế hệ thống cable management.

1. Thang cáp – Cable Ladder

Thang cáp có ưu thế về:

• Khả năng chịu tải tốt.
• Thông thoáng.
• Tản nhiệt hiệu quả.
• Dễ kiểm tra cáp.
• Thuận tiện khi kéo cáp có đường kính lớn.
• Phù hợp với các tuyến cáp động lực, cáp nguồn và tuyến cáp dài.

Đặc biệt, khi hệ thống chứa nhiều cáp công suất lớn, việc sử dụng thang cáp có thể giúp tạo không gian thoáng hơn so với cấu hình đáy kín.

Nên ưu tiên thang cáp khi:

• Cáp động lực có tiết diện lớn.
• Số lượng cáp nhiều.
• Yêu cầu tản nhiệt cao.
• Tuyến cáp trong nhà máy điện hoặc trạm điện.
• Hệ thống cần khả năng mở rộng và bảo trì thuận tiện.

---

2. Máng cáp – Cable Tray

Máng cáp có thành và đáy tạo thành một mặt đỡ liên tục hơn.

Máng đột lỗ thường được sử dụng cho:

• Cáp điều khiển.
• Cáp tín hiệu.
• Cáp điện công nghiệp kích thước vừa và nhỏ.
• Hệ thống MEP trong tòa nhà.
• Khu vực yêu cầu tuyến cáp gọn và có tính thẩm mỹ cao.

Tuy nhiên, không nên hiểu rằng máng cáp “bảo vệ hoàn toàn” cáp khỏi môi trường. Theo bản chất của hệ thống cable tray, đây vẫn chủ yếu là hệ thống đỡ và quản lý cáp, mức độ bảo vệ phụ thuộc vào thiết kế, loại máng, nắp máng và điều kiện môi trường.

---

3. Bảng so sánh nhanh

Tiêu chí	Thang cáp	Máng cáp
Cấu tạo	Hai thanh dọc + thanh ngang	Đáy + thành máng
Tản nhiệt	Rất tốt	Tốt, tùy dạng đáy
Cáp động lực lớn	Rất phù hợp	Phù hợp tùy tải
Cáp điều khiển	Phù hợp	Rất phù hợp
Khả năng quan sát cáp	Rất tốt	Tốt
Trọng lượng bản thân	Thường nhẹ hơn cùng tải	Có thể cao hơn
Tính thẩm mỹ	Cao trong khu vực kỹ thuật	Cao, đặc biệt máng có nắp
Khả năng vệ sinh	Dễ tiếp cận	Tùy cấu hình
Chi phí	Tối ưu cho tuyến tải lớn	Linh hoạt theo cấu hình
Môi trường phù hợp	Công nghiệp, nhà máy, trạm điện	Tòa nhà, nhà máy, MEP

Không có một loại nào tốt nhất cho mọi công trình. Lựa chọn đúng phải dựa trên loại cáp, tải trọng, môi trường, phương pháp lắp đặt và yêu cầu dự phòng.

---

III. CÁC LOẠI VẬT LIỆU VÀ LỚP PHỦ BỀ MẶT PHỔ BIẾN

Vật liệu không chỉ quyết định giá thành ban đầu mà còn ảnh hưởng trực tiếp đến tuổi thọ và chi phí vòng đời của hệ thống.

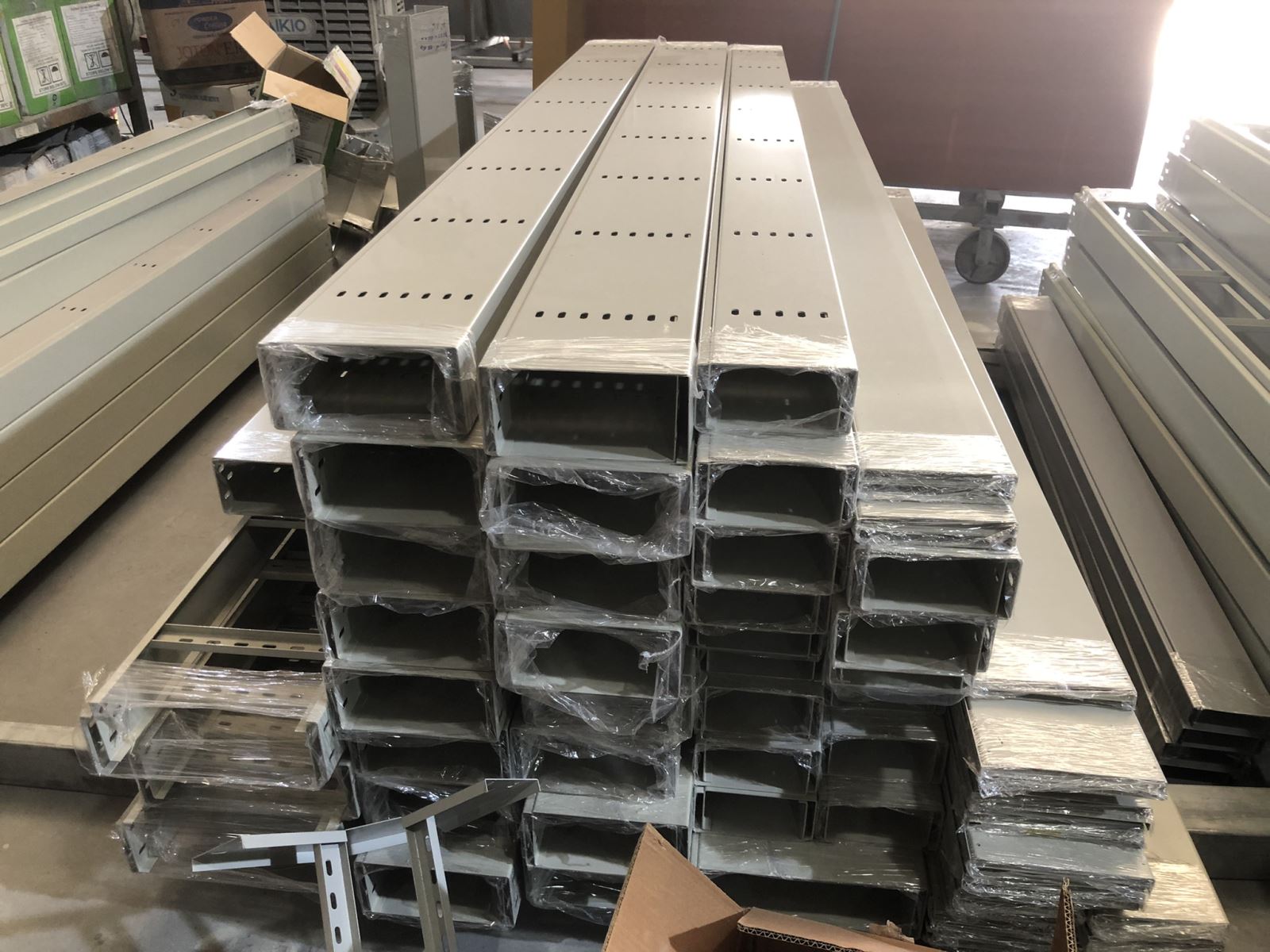

1. Thép sơn tĩnh điện

Đây là lựa chọn phổ biến trong:

• Văn phòng.
• Nhà xưởng trong nhà.
• Trung tâm thương mại.
• Phòng kỹ thuật.
• Các khu vực có môi trường ăn mòn thấp.

Ưu điểm

• Màu sắc đa dạng.
• Bề mặt đẹp.
• Dễ đồng bộ với thiết kế nội thất.
• Chi phí cạnh tranh.
• Có thể lựa chọn nhiều màu theo yêu cầu dự án.

Hạn chế

Khi lớp phủ bị trầy sâu hoặc môi trường có độ ẩm cao, hơi hóa chất hay muối biển, phần thép nền có thể bị ăn mòn.

Do đó, không nên lựa chọn sơn tĩnh điện chỉ dựa trên giá thành mà phải đánh giá môi trường lắp đặt.

---

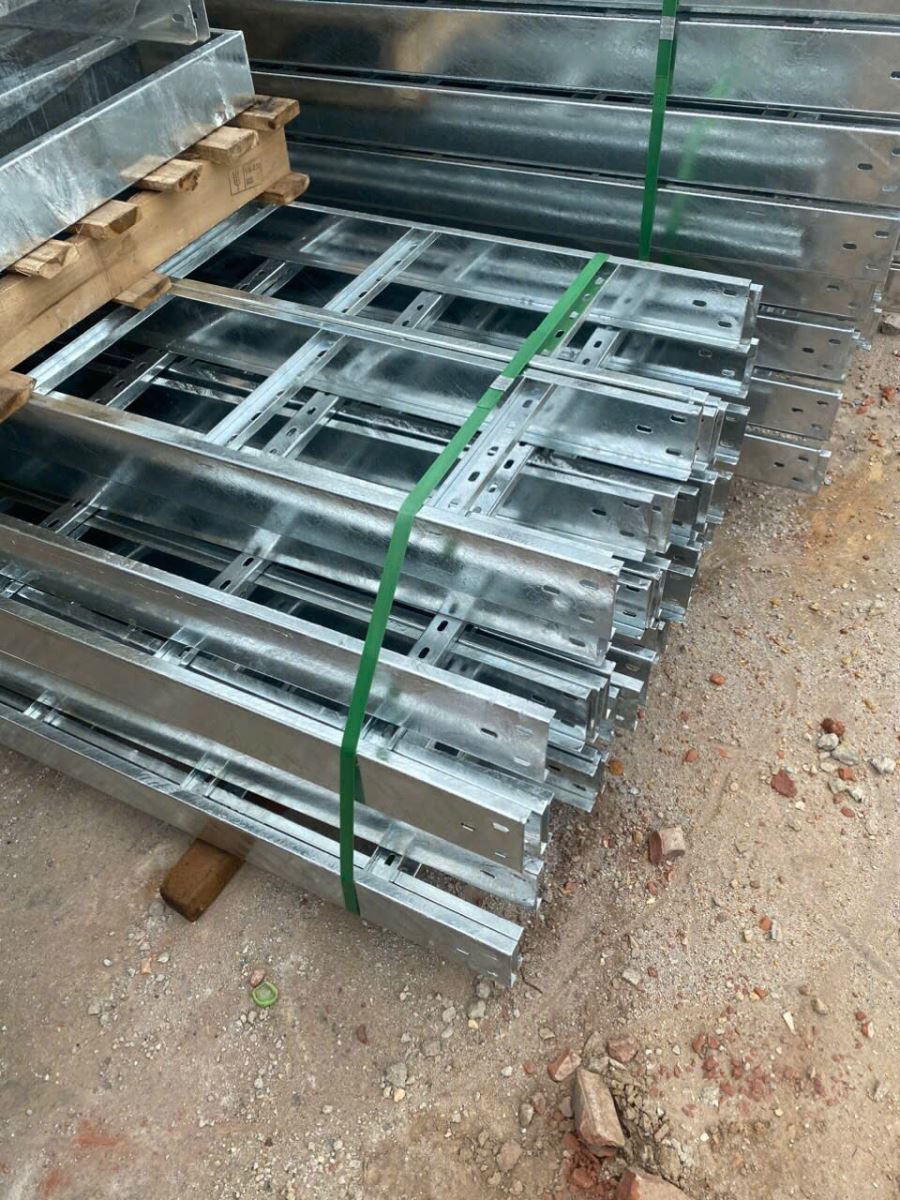

2. Mạ kẽm nhúng nóng – Hot-Dip Galvanized

Nếu công trình nằm ngoài trời hoặc trong môi trường có độ ăn mòn cao, mạ kẽm nhúng nóng thường là một trong những lựa chọn đáng cân nhắc nhất.

Ứng dụng phổ biến:

• Trạm biến áp.
• Nhà máy điện.
• Công trình ngoài trời.
• Khu vực ven biển.
• Nhà máy công nghiệp.
• Hệ thống mái và cầu cáp ngoài trời.

Lớp kẽm tạo hàng rào bảo vệ cho thép và giúp tăng khả năng chống ăn mòn so với thép chưa được bảo vệ.

Tuy nhiên, hiệu quả thực tế còn phụ thuộc vào chiều dày lớp mạ, môi trường ăn mòn, thiết kế kết cấu và phương pháp gia công sau mạ.

---

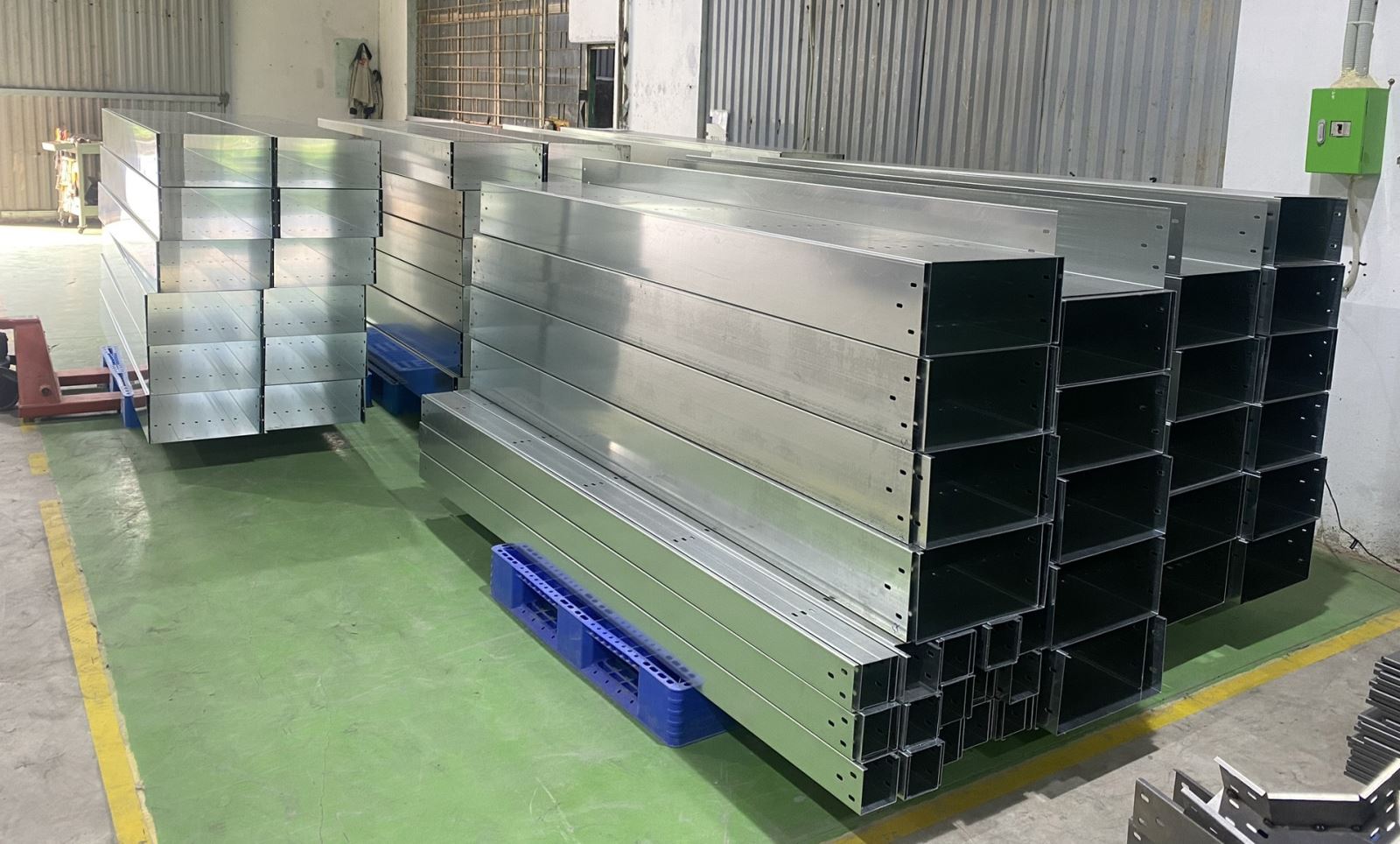

3. Mạ kẽm điện phân

Mạ kẽm điện phân thường được sử dụng trong các khu vực có mức độ ăn mòn thấp đến trung bình.

Ưu điểm:

• Bề mặt tương đối sáng và đồng đều.
• Kích thước sau xử lý dễ kiểm soát.
• Chi phí thường cạnh tranh.
• Phù hợp nhiều hệ thống trong nhà.

Đây là lựa chọn kinh tế khi công trình không yêu cầu khả năng chống ăn mòn cao như hệ thống ngoài trời hoặc khu vực biển.

---

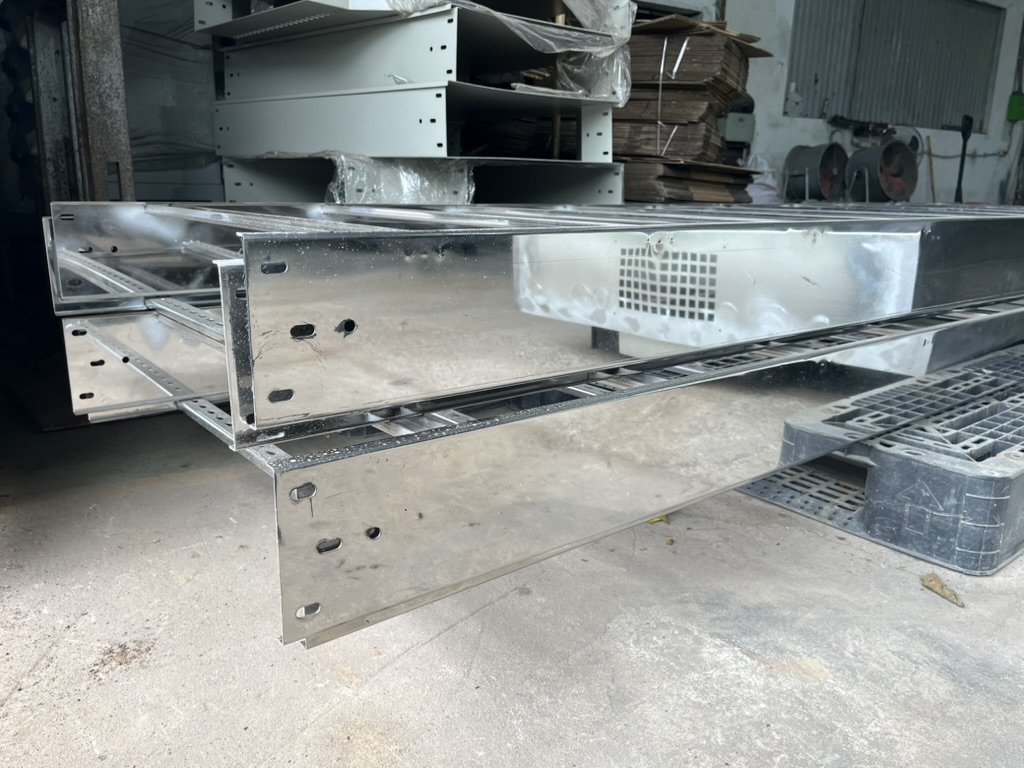

4. Inox 304 và 316

Trong các môi trường đặc thù, inox có thể là lựa chọn phù hợp hơn thép mạ hoặc sơn.

Inox 304

Thường được sử dụng trong:

• Nhà máy thực phẩm.
• Khu vực vệ sinh cao.
• Một số dây chuyền dược phẩm.
• Môi trường có yêu cầu thẩm mỹ và vệ sinh.

Inox 316

Phù hợp hơn với các môi trường có yêu cầu chống ăn mòn cao hơn, đặc biệt khi có sự hiện diện của ion chloride hoặc môi trường hóa chất đặc thù.

Không nên lựa chọn inox chỉ vì “inox không gỉ”. Cấp inox, môi trường hóa chất, nhiệt độ, độ ẩm và phương pháp gia công đều cần được xem xét.

---

IV. TIÊU CHUẨN KỸ THUẬT VÀ QUY ĐỊNH AN TOÀN

Đây là phần quan trọng nhất khi thiết kế một hệ thống thang máng cáp chuyên nghiệp.

1. TCVN 10688:2015 và IEC 61537

TCVN 10688:2015 – Quản lý cáp – Hệ thống máng cáp và hệ thống thang cáp quy định các yêu cầu và thử nghiệm đối với hệ thống máng cáp và thang cáp dùng để đỡ, chứa và bố trí cáp trong hệ thống điện và/hoặc viễn thông. VSQI hiện công bố tiêu chuẩn này ở trạng thái còn hiệu lực và xác nhận tương đương hoàn toàn với IEC 61537:2006.

Tiêu chuẩn đề cập đến nhiều khía cạnh kỹ thuật như:

• Kết cấu.
• Kích thước.
• Đặc tính cơ học.
• Đặc tính điện.
• Đặc tính nhiệt.
• Khả năng chịu tải.
• Thử nghiệm hệ thống.
• Đánh dấu và tài liệu.
• Điều kiện lắp đặt.

Đặc biệt, IEC 61537:2006 có nội dung liên quan đến Safe Working Load – SWL, thử nghiệm tải phân bố, đặc tính điện và chức năng bảo vệ/tiếp địa.

Một điểm cần lưu ý trong năm 2026

IEC 61537:2006 đã được IEC ghi nhận là phiên bản cũ và được thay thế bởi IEC 61537:2023. Trong khi đó, TCVN 10688:2015 vẫn được VSQI công bố là còn hiệu lực. Vì vậy, khi lập hồ sơ kỹ thuật, không nên mặc nhiên ghi “IEC 61537:2006 là phiên bản IEC mới nhất”; cần xác định chính xác tiêu chuẩn mà hợp đồng, hồ sơ thiết kế hoặc chủ đầu tư yêu cầu.

---

2. Tải trọng an toàn – SWL

Một trong những sai lầm phổ biến nhất là chỉ nhìn vào độ dày thép rồi kết luận máng cáp chịu được bao nhiêu tải.

Khả năng chịu tải thực tế phụ thuộc vào nhiều yếu tố:

• Chiều rộng máng.
• Chiều cao thành.
• Chiều dày vật liệu.
• Hình dạng tiết diện.
• Khoảng cách giữa các giá đỡ.
• Kiểu giá đỡ.
• Phương pháp liên kết.
• Vị trí nối.
• Loại tải.
• Cách phân bố cáp.

Do đó, cùng một loại máng nhưng khi thay đổi support span từ 1,5 m lên 2,0 m, khả năng chịu tải và độ võng có thể thay đổi đáng kể.

Nguyên tắc quan trọng

Không nên hỏi đơn giản:

“Máng cáp dày 1,5 mm chịu được bao nhiêu kg?”

Mà nên đặt câu hỏi:

“Máng cáp này chịu được bao nhiêu tải tại khoảng cách giá đỡ X mét, với cấu hình và điều kiện lắp đặt cụ thể?”

---

3. Độ võng

Một hệ thống có thể chưa bị phá hỏng nhưng vẫn không đạt yêu cầu sử dụng nếu độ võng quá lớn.

Độ võng phụ thuộc vào:

Tải trọng + chiều dài nhịp + hình học tiết diện + đặc tính vật liệu + cấu hình giá đỡ.

Vì vậy, thiết kế chuyên nghiệp cần kiểm tra cả:

• Khả năng chịu tải.
• Độ võng.
• Độ ổn định.
• Khả năng chịu lực tại điểm nối.
• Khả năng chịu lực của giá đỡ và liên kết với kết cấu công trình.

---

4. Yêu cầu về phòng cháy chữa cháy

QCVN 06:2022/BXD là quy chuẩn về an toàn cháy cho nhà và công trình, được ban hành kèm Thông tư 06/2022/TT-BXD. Quy chuẩn này sau đó được bổ sung bởi Sửa đổi 1:2023, ban hành theo Thông tư 09/2023/TT-BXD và có hiệu lực từ ngày 01/12/2023.

Vì vậy, khi thiết kế hệ thống cáp trong công trình, cần xem xét đồng thời:

• Phân khoang cháy.
• Xuyên tường, xuyên sàn.
• Vật liệu và lớp phủ.
• Khả năng cháy lan.
• Tuyến cáp phục vụ hệ thống an toàn.
• Giải pháp bảo vệ cáp khi đi qua khu vực có yêu cầu đặc biệt.
• Yêu cầu của hồ sơ thiết kế PCCC được phê duyệt.

Không nên hiểu rằng QCVN 06 là “tiêu chuẩn riêng cho thang máng cáp”. Đây là quy chuẩn an toàn cháy của công trình; thang máng cáp phải được phối hợp với các yêu cầu PCCC có liên quan trong thiết kế.

---

5. Tiếp địa và liên kết đẳng thế

Với hệ thống thang máng cáp bằng kim loại, cần đánh giá yêu cầu về:

• Liên tục điện giữa các đoạn.
• Liên kết tại các điểm nối.
• Bonding jumper tại vị trí cần thiết.
• Kết nối với hệ thống PE/tiếp địa theo thiết kế.
• Khả năng duy trì liên kết khi lớp phủ bề mặt ảnh hưởng đến tiếp xúc kim loại.
• Kiểm tra thông mạch sau lắp đặt.

Một chi tiết rất quan trọng là đừng chỉ nhìn dây tiếp địa mà bỏ qua bản thân các mối nối cơ khí của hệ thống.

Các vị trí như:

• Mối nối hai đoạn máng.
• Co ngang.
• Co đứng.
• Tê.
• Thập.
• Đoạn chuyển cao độ.
• Điểm chuyển vật liệu.

đều cần được xem xét trong thiết kế liên kết điện.

---

V. HƯỚNG DẪN TÍNH TOÁN VÀ LỰA CHỌN KÍCH THƯỚC

1. Tính diện tích sử dụng

Một cách tiếp cận đơn giản là tính tổng đường kính hoặc kích thước chiếm chỗ của các nhóm cáp, sau đó lựa chọn chiều rộng máng phù hợp.

Ví dụ, với nhóm cáp có tổng bề rộng quy đổi là:

B = 420 mm

Nếu thiết kế muốn duy trì khoảng dự phòng khoảng 20–30%, chiều rộng máng có thể được chọn lớn hơn đáng kể so với 420 mm.

Trong thực tế, tỷ lệ lấp đầy 40–50% thường được dùng như một quy tắc thiết kế để tạo không gian cho:

• Tản nhiệt.
• Bổ sung cáp.
• Bảo trì.
• Điều chỉnh tuyến.
• Không gian thao tác.

Tuy nhiên, 40–50% không phải là một con số áp dụng cứng cho mọi hệ thống. Kỹ sư cần kiểm tra yêu cầu của loại cáp, phương pháp lắp đặt, tiêu chuẩn điện áp, khả năng tản nhiệt và hồ sơ thiết kế.

---

2. Lựa chọn chiều rộng

Một số kích thước thương mại thường gặp:

Chiều rộng	Ứng dụng tham khảo
100 mm	Cáp điều khiển, tín hiệu nhỏ
150 mm	Tuyến cáp nhỏ
200 mm	Hệ thống MEP
300 mm	Cáp điện và điều khiển
400 mm	Tuyến cáp trung bình
500 mm	Tuyến nhiều cáp
600 mm	Tuyến tải lớn
800–1000 mm	Hệ thống công nghiệp lớn

Đây chỉ là bảng tham khảo, không phải bảng kích thước bắt buộc. Kích thước cuối cùng phải dựa trên tải cáp và thiết kế thực tế.

---

3. Chiều cao thành máng

Chiều cao thành thường được lựa chọn dựa trên:

• Chiều cao bó cáp.
• Khả năng giữ cáp.
• Không gian thao tác.
• Tải trọng.
• Khả năng mở rộng.
• Phụ kiện và nắp máng.

Một máng quá thấp có thể không đủ không gian chứa cáp.

Ngược lại, máng quá cao có thể làm tăng trọng lượng bản thân và chi phí mà không mang lại lợi ích tương ứng.

---

4. Khoảng cách giá đỡ – Support Span

Đây là thông số đặc biệt quan trọng.

Ví dụ:

Máng A: support span 1,5 m
Máng B: support span 2,0 m

Hai hệ thống có thể sử dụng cùng vật liệu và cùng kích thước nhưng không nhất thiết có cùng khả năng chịu tải.

Vì vậy, khi yêu cầu nhà sản xuất báo tải trọng, nên cung cấp tối thiểu:

• Chiều rộng.
• Chiều cao.
• Chiều dày.
• Vật liệu.
• Loại bề mặt.
• Support span.
• Loại giá đỡ.
• Điều kiện lắp đặt.

---

5. Bán kính cong của cáp

Đối với cáp động lực, cáp trung thế hoặc các loại cáp đặc biệt, bán kính uốn tối thiểu của chính loại cáp đó phải được lấy theo dữ liệu kỹ thuật của nhà sản xuất cáp và tiêu chuẩn áp dụng.

Khi thiết kế co máng, co thang hoặc chuyển hướng, cần đảm bảo bán kính của tuyến không nhỏ hơn yêu cầu của cáp.

Đây là lỗi thường gặp khi sử dụng phụ kiện có bán kính quá nhỏ.

Hậu quả có thể bao gồm:

• Làm biến dạng cáp.
• Tăng ứng suất lên lớp cách điện.
• Khó kéo cáp.
• Khó bảo trì.
• Tăng nguy cơ hư hỏng trong quá trình thi công.

---

VI. QUY TRÌNH THI CÔNG VÀ LẮP ĐẶT CHUẨN

Bước 1: Khảo sát mặt bằng

Trước khi lắp đặt cần kiểm tra:

• Cao độ trần.
• Dầm, cột.
• Ống HVAC.
• Ống PCCC.
• Đường ống công nghệ.
• Tuyến cáp hiện hữu.
• Vị trí tủ điện.
• Khoảng không bảo trì.

Mục tiêu là tránh tình trạng thang máng cáp được thiết kế trên bản vẽ nhưng không thể thi công thực tế.

---

Bước 2: Lắp đặt hệ giá đỡ

Các cấu hình phổ biến:

• Ty ren.
• Thanh Unistrut.
• Giá đỡ chữ L.
• Giá đỡ chữ U.
• Giá treo thang.
• Cantilever bracket.
• Giá đỡ hai tầng.

Giá đỡ phải được liên kết chắc chắn với kết cấu công trình.

Không nên sử dụng phương án “treo tạm” hoặc tự ý thay đổi khoảng cách giá đỡ mà không kiểm tra lại tải trọng.

---

Bước 3: Lắp các đoạn thang/máng

Các đoạn thang máng được đưa lên giá đỡ, căn chỉnh và liên kết.

Cần kiểm tra:

• Cao độ.
• Độ thẳng.
• Độ ngang.
• Khoảng cách giữa các tuyến.
• Khoảng cách với đường ống.
• Không gian bảo trì.
• Vị trí nối.

Đối với các tuyến dài, nên kiểm tra toàn tuyến trước khi siết cố định hoàn toàn.

---

Bước 4: Xử lý phụ kiện chuyển hướng

Các phụ kiện quan trọng gồm:

• Co ngang.
• Co đứng lên.
• Co đứng xuống.
• Tê.
• Thập.
• Nối giảm.
• Nối mở rộng.
• Đầu cuối.
• Nắp máng.

Một hệ thống tốt không chỉ nằm ở đoạn thẳng mà còn ở chất lượng của các điểm chuyển hướng.

---

Bước 5: Kéo và sắp xếp cáp

Khi kéo cáp:

• Không kéo lê trên nền bê tông.
• Không để cáp cọ vào cạnh sắc.
• Không vượt quá lực kéo cho phép.
• Không uốn cáp nhỏ hơn bán kính tối thiểu.
• Không bó quá chặt.
• Phân loại cáp theo chức năng.
• Duy trì khoảng cách phù hợp giữa các nhóm cáp.

Đối với hệ thống có nhiều loại cáp, nên phân tuyến hoặc phân tầng cho:

Cáp động lực → cáp điều khiển → cáp tín hiệu → cáp dữ liệu

theo yêu cầu thiết kế EMC và quy định của dự án.

---

Bước 6: Kiểm tra tiếp địa và liên kết

Sau khi hoàn thành, cần kiểm tra:

• Mối nối cơ khí.
• Bonding jumper.
• Điểm nối PE.
• Thông mạch giữa các đoạn.
• Liên kết với hệ thống tiếp địa theo thiết kế.

Kết quả kiểm tra nên được ghi nhận trong hồ sơ nghiệm thu.

---

VII. CÁC LỖI THƯỜNG GẶP VÀ CÁCH KHẮC PHỤC

1. Chọn sai vật liệu

Sai lầm

Sử dụng thép sơn tĩnh điện trong môi trường:

• Ngoài trời.
• Ven biển.
• Có hơi hóa chất.
• Độ ẩm cao.

Hậu quả

Lớp phủ nhanh xuống cấp, sau đó ăn mòn thép nền.

Khắc phục

Đánh giá môi trường trước khi lựa chọn:

Trong nhà → sơn tĩnh điện/mạ kẽm phù hợp

Ngoài trời → ưu tiên giải pháp chống ăn mòn cao

Môi trường biển/hóa chất → xem xét HDG hoặc inox theo điều kiện cụ thể

---

2. Không tính tải dự phòng

Một hệ thống ban đầu có thể chỉ sử dụng 50% không gian.

Sau vài năm, doanh nghiệp bổ sung:

• Máy móc.
• Tủ điện.
• Dây chuyền sản xuất.
• Camera.
• Mạng dữ liệu.
• Hệ thống điều khiển.

Nếu không có dự phòng, toàn bộ tuyến cáp có thể phải cải tạo.

Giải pháp

Ngay từ thiết kế ban đầu cần xem xét:

Tải hiện tại + tải mở rộng + không gian dự phòng.

---

3. Khoảng cách giá đỡ quá lớn

Đây là một lỗi nghiêm trọng.

Máng có thể chịu tải tốt khi support span ngắn nhưng bị võng mạnh khi khoảng cách giá đỡ tăng.

Khắc phục

Kiểm tra bảng tải của nhà sản xuất theo đúng:

• Chiều rộng.
• Chiều dày.
• Support span.
• Loại tải.
• Cấu hình giá đỡ.

---

4. Cắt máng không xử lý cạnh sắc

Cạnh sắc sau khi cắt có thể:

• Làm xước cáp.
• Gây nguy hiểm cho công nhân.
• Làm hỏng lớp phủ.
• Tạo điểm bắt đầu ăn mòn.

Khắc phục

Sau khi cắt cần:

• Làm sạch cạnh.
• Loại bỏ ba via.
• Xử lý bề mặt phù hợp.
• Sử dụng phụ kiện bảo vệ nếu cần.

---

5. Thiếu liên kết tiếp địa

Một số công trình chỉ kéo dây tiếp địa dọc tuyến nhưng bỏ qua các điểm nối.

Đây là cách làm không nên áp dụng máy móc.

Cần xác định rõ hệ thống kim loại có tham gia chức năng bảo vệ hay không và cấu hình liên kết được thiết kế như thế nào.

---

6. Không để ý khả năng mở rộng

Một hệ thống quá sát tải ngay từ ngày đầu sẽ nhanh chóng trở nên chật chội.

Một nguyên tắc thiết kế thực tế là không chỉ tính cho ngày nghiệm thu mà phải tính cho vòng đời công trình.

---

VIII. GIẢI PHÁP TỐI ƯU CHI PHÍ CHO CHỦ ĐẦU TƯ

Chi phí thang máng cáp không nên được đánh giá chỉ bằng:

Giá mua trên mỗi mét.

Một cách tiếp cận chính xác hơn là tính Tổng chi phí sở hữu – Total Cost of Ownership (TCO).

TCO có thể bao gồm:

Chi phí vật liệu

• Chi phí phụ kiện
• Chi phí giá đỡ
• Chi phí nhân công
• Chi phí vận chuyển
• Chi phí bảo trì
• Chi phí sửa chữa
• Chi phí thay thế
• Chi phí dừng hệ thống nếu xảy ra sự cố.

Một sản phẩm rẻ hơn 10% lúc mua nhưng phải sửa chữa hoặc thay thế sớm có thể đắt hơn nhiều trong toàn bộ vòng đời dự án.

---

IX. CHECKLIST LỰA CHỌN THANG MÁNG CÁP CHO DỰ ÁN

Trước khi đặt hàng, chủ đầu tư và kỹ sư nên kiểm tra tối thiểu:

• Loại cáp cần lắp đặt.

• Tổng tải trọng cáp.

• Chiều rộng yêu cầu.

• Chiều cao thành.

• Chiều dày vật liệu.

• Support span.

• Môi trường lắp đặt.

• Mức độ ăn mòn.

• Phương pháp xử lý bề mặt.

• Loại giá đỡ.

• Bán kính co.

• Khả năng mở rộng.

• Yêu cầu tiếp địa.

• Yêu cầu PCCC.

• Hồ sơ kỹ thuật.

• Chứng chỉ/chứng nhận liên quan.

• CO/CQ theo yêu cầu hợp đồng.

• Kết quả thử tải nếu dự án yêu cầu.

• Năng lực sản xuất thực tế của nhà cung cấp.

---

X. BẢNG TRA CỨU KÍCH THƯỚC THANG MÁNG CÁP THAM KHẢO

Chiều rộng	Chiều cao thành thường gặp	Ứng dụng tham khảo
100 mm	50–100 mm	Cáp tín hiệu, điều khiển nhỏ
150 mm	50–100 mm	Tuyến MEP nhỏ
200 mm	50–100 mm	Cáp điều khiển, điện
300 mm	50–100 mm	Tuyến điện trung bình
400 mm	75–100 mm	Nhiều nhóm cáp
500 mm	75–150 mm	Tuyến công nghiệp
600 mm	100–150 mm	Tuyến tải lớn
800 mm	100–150 mm	Hệ thống nhiều cáp
1000 mm	100–200 mm	Tuyến công nghiệp lớn

Lưu ý: Bảng trên chỉ có tính chất tham khảo để định hướng thiết kế. Không nên sử dụng bảng kích thước này thay cho tính toán tải trọng, khả năng lấp đầy, độ võng và yêu cầu của từng dự án.

---

XI. NÊN CHỌN THANG CÁP HAY MÁNG CÁP?

Có thể sử dụng nguyên tắc nhanh sau:

Chọn THANG CÁP nếu:

Cáp động lực lớn + tải cao + cần tản nhiệt tốt + tuyến dài.

Chọn MÁNG CÁP nếu:

Cáp điều khiển/tín hiệu + cần tổ chức gọn + yêu cầu thẩm mỹ + tải vừa.

Chọn MÁNG ĐỘT LỖ nếu:

Cần cân bằng giữa khả năng thông thoáng, tản nhiệt và khả năng đỡ cáp liên tục.

Chọn GIẢI PHÁP MẠ KẼM NHÚNG NÓNG nếu:

Ngoài trời + độ ẩm cao + môi trường công nghiệp hoặc ăn mòn.

Chọn INOX nếu:

Yêu cầu vệ sinh, chống ăn mòn hoặc điều kiện môi trường đặc thù khiến thép phủ thông thường không phù hợp.

---

XII. KẾT LUẬN: THANG MÁNG CÁP TỐT KHÔNG CHỈ LÀ SẢN PHẨM TỐT

Một hệ thống thang máng cáp đạt chất lượng phải là sự kết hợp của:

Thiết kế đúng + vật liệu phù hợp + tính toán tải trọng + giá đỡ đúng + thi công chuẩn + tiếp địa đúng + nghiệm thu đầy đủ.

TCVN 10688:2015 hiện là một tiêu chuẩn quan trọng tại Việt Nam đối với hệ thống máng cáp và thang cáp, trong khi IEC 61537:2023 là phiên bản quốc tế mới hơn thay thế IEC 61537:2006. Vì vậy, với dự án mới, kỹ sư cần xác định rõ bộ tiêu chuẩn được chủ đầu tư và hồ sơ thiết kế yêu cầu thay vì chỉ ghi chung chung “theo IEC 61537”.

Đối với yêu cầu an toàn cháy, cần xem xét QCVN 06:2022/BXD cùng Sửa đổi 1:2023 và các yêu cầu PCCC áp dụng cho loại công trình cụ thể.

Quan trọng hơn, chủ đầu tư không nên chỉ so sánh giá/mét giữa các nhà cung cấp. Hãy so sánh cả:

• Độ dày và vật liệu.
• Phương pháp xử lý bề mặt.
• Tải trọng theo support span.
• Chất lượng phụ kiện.
• Hệ giá đỡ.
• Hồ sơ kỹ thuật.
• Khả năng cung cấp đồng bộ.
• CO/CQ và tài liệu kiểm tra theo yêu cầu.
• Năng lực sản xuất.
• Kinh nghiệm triển khai công trình thực tế.
• Chính sách bảo hành và hỗ trợ kỹ thuật.

Một nhà sản xuất có năng lực thực tế không chỉ cung cấp thang máng cáp, mà còn phải có khả năng tư vấn cấu hình, tải trọng, phụ kiện, giá đỡ và giải pháp phù hợp với điều kiện cụ thể của công trình.
