Thang Máng Cáp Cho Tủ Điện: Cách Bố Trí Tuyến Cáp Vào Và Ra Tủ Điện Đúng Kỹ Thuật

Tủ điện tổng, tủ phân phối hay tủ điều khiển đều là nơi nhiều tuyến cáp gặp nhau: cáp nguồn đi vào, cáp cấp điện đi ra các nhánh, cáp điều khiển và tín hiệu đi kèm. Nếu hệ thang máng cáp quanh tủ được bố trí tùy tiện, hậu quả thường là cáp chồng chéo, khó kiểm tra, khó mở rộng và dễ vi phạm khoảng cách kỹ thuật khi nghiệm thu. Bài viết này, 2DE Việt Nam hướng dẫn cách chọn và bố trí thang máng cáp cho khu vực tủ điện, kèm các quy định liên quan trong TCVN 9208:2012.

"Thang máng cáp cho tủ điện" nghĩa là gì?

Cụm từ này thường được hiểu theo hai cách khác nhau:

Nếu bạn cần máng đi dây bên trong tủ, đó là hạng mục thuộc phần chế tạo tủ, không thuộc hệ thang máng cáp trong bài này.

Vì sao khu vực quanh tủ điện cần được tính toán riêng?

So với các đoạn tuyến thẳng ở xa, khu vực quanh tủ có những đặc điểm khiến việc bố trí khó hơn:

• Nhiều tuyến cáp hội tụ về cùng một điểm, dễ phát sinh nhiều tầng thang máng cáp
• Có nhiều loại cáp khác chức năng cùng xuất hiện (cáp lực, cáp điều khiển, cáp tín hiệu)
• Có nhiều điểm đổi hướng, rẽ nhánh, kết thúc tuyến
• Là khu vực thường phải mở rộng khi công trình thêm tải

Vì vậy cần xác định ngay từ thiết kế: tuyến nào dùng thang cáp, tuyến nào dùng máng cáp, bố trí tầng ra sao, và dự trù chỗ cho cáp bổ sung.

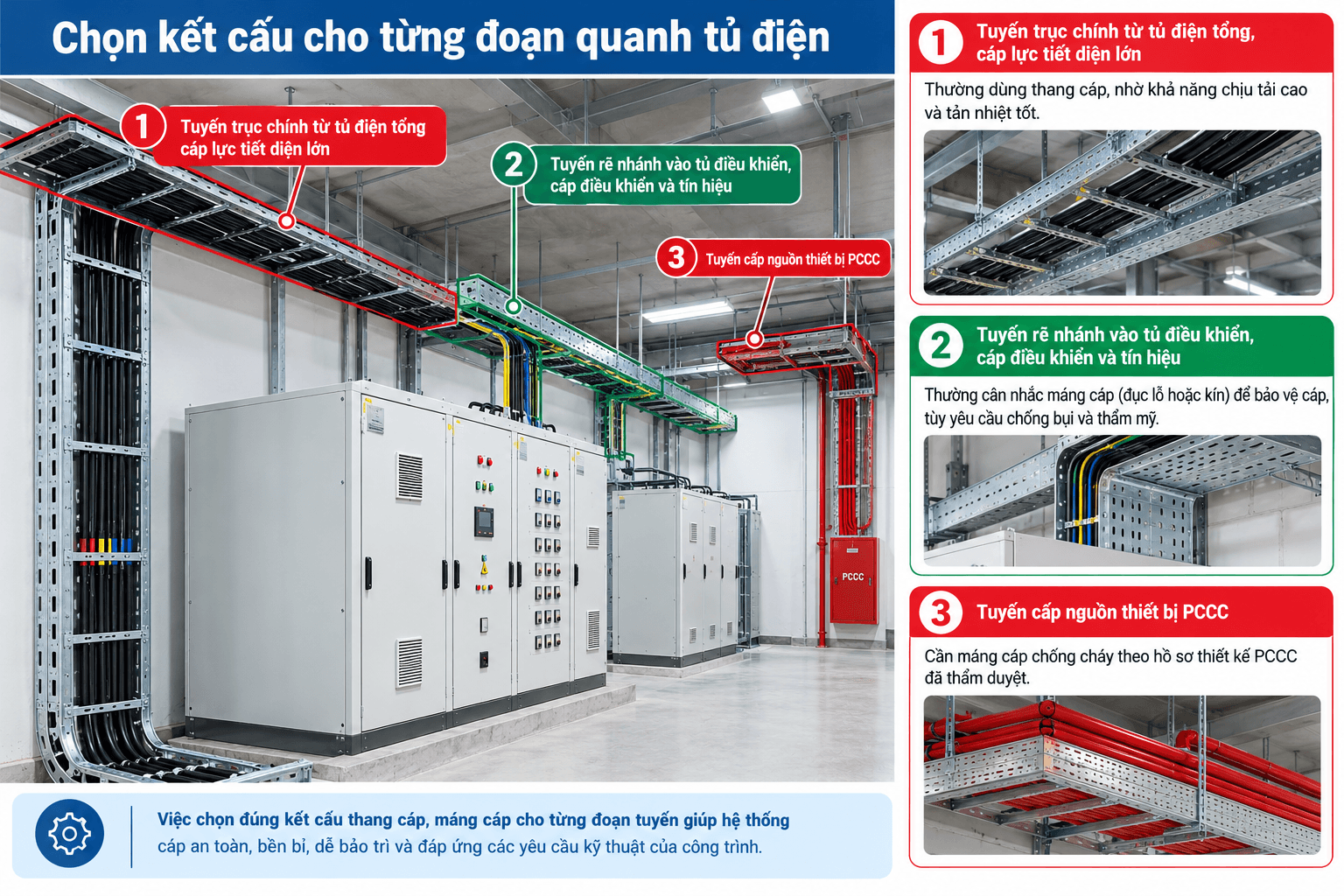

Chọn kết cấu cho từng đoạn quanh tủ điện

• Tuyến trục chính từ tủ điện tổng, cáp lực tiết diện lớn: thường dùng thang cáp, nhờ khả năng chịu tải cao và tản nhiệt tốt.
• Tuyến rẽ nhánh vào tủ điều khiển, cáp điều khiển và tín hiệu: thường cân nhắc máng cáp (đục lỗ hoặc kín) để bảo vệ cáp, tùy yêu cầu chống bụi và thẩm mỹ.
• Tuyến cấp nguồn thiết bị PCCC: cần máng cáp chống cháy theo hồ sơ thiết kế PCCC đã thẩm duyệt.

Xem so sánh đầy đủ các kết cấu tại: Thang Cáp vs Máng Cáp vs Máng Lưới. Xem yêu cầu cho tuyến PCCC tại: Máng Cáp Chống Cháy Cho Hệ Thống Hầm Để Xe.

Những quy định TCVN 9208:2012 liên quan đến khu vực tủ điện

Phòng đặt tủ điện thường có nhiều tuyến cùng đổ về nên các quy định về phân tầng, tách trung áp với hạ áp và bán kính cong là những điểm hay bị bỏ sót nhất khi thi công.

Xử lý điểm tiếp giáp giữa thang máng cáp và tủ điện

• Dùng phụ kiện chuyên dụng khi cáp đổi hướng lên hoặc xuống: co lên, co xuống có bán kính phù hợp với đường kính ngoài bó cáp thay cho việc bẻ gập cáp tại điểm vào tủ.
• Kết thúc tuyến đúng cách: tại điểm kết thúc, dùng phụ kiện chuyên dụng thay vì tự cắt, uốn thang máng tại công trường.
• Cố định cáp trước khi vào tủ: cáp cần được buộc chắc vào thang, không để cáp treo lơ lửng chịu tải tại điểm vào tủ.
• Đổi kích thước tại điểm vào tủ: nếu tuyến thu nhỏ khi tiến gần tủ, dùng phụ kiện tăng giảm thay cho nối thẳng.
• Tách nhóm cáp: khi cần tách cáp lực với cáp điều khiển trên cùng một tuyến, có thể dùng thanh chia.

Xem thêm: Tăng Giảm Máng Cáp, Thanh Chia Thang Máng Cáp, Nối Máng Cáp.

Tiếp địa cho thang máng cáp quanh tủ điện

Toàn bộ thang máng cáp kim loại phải được nối đất theo quy định an toàn điện, bảo đảm liên tục điện giữa các đoạn nối. Với khu vực tủ điện, nên đối chiếu phương án nối đất của thang máng cáp với phương án nối đất của tủ theo hồ sơ thiết kế, và lưu biên bản đo kiểm để phục vụ nghiệm thu.

Chọn vật liệu theo vị trí đặt tủ

• Phòng điện trong nhà, khô ráo: sơn tĩnh điện thường là lựa chọn tối ưu chi phí
• Tủ ngoài trời, trạm, khu vực ẩm: nên cân nhắc mạ kẽm nhúng nóng
• Khu vực yêu cầu vệ sinh cao: cân nhắc inox 304

Xem hướng dẫn đầy đủ tại: So Sánh Các Loại Thang Cáp Theo Vật Liệu.

Khi đặt hàng cho khu vực tủ điện, cần liệt kê những gì?

Một dự toán đủ cho khu vực quanh tủ thường gồm: thân thang hoặc máng theo từng quy cách, nắp (nếu cần), co lên, co xuống và co ngang, ngã ba T, chữ thập X, phụ kiện tăng giảm tại các điểm đổi kích thước, thanh chia nếu cần tách nhóm cáp, cùng phụ kiện liên kết và giá đỡ. Thiếu phụ kiện chuyển hướng là nguyên nhân phổ biến khiến công trường phải dừng chờ hàng. Xem cách ghi yêu cầu đầy đủ tại: Cách Đọc Quy Cách Thang Cáp Điện Và Ghi Yêu Cầu Đặt Hàng. Xem quy cách có sẵn tại: Kích Thước Thang Máng Cáp Tiêu Chuẩn.

Checklist bố trí thang máng cáp quanh tủ điện

☐ Xác định tuyến nào dùng thang cáp, tuyến nào dùng máng cáp

☐ Tách tuyến trung áp khỏi hạ áp theo khoảng cách quy định và có phê duyệt

☐ Khoảng cách giữa các tầng đạt yêu cầu nếu bố trí nhiều tầng

☐ Chiều rộng đủ để cáp nằm một lớp, có dự trù chỗ cho cáp bổ sung

☐ Phụ kiện chuyển hướng có bán kính cong phù hợp đường kính bó cáp

☐ Cáp được cố định chắc chắn trước điểm vào tủ

☐ Thang máng cáp được nối đất liên tục, có biên bản đo kiểm

☐ Vật liệu phù hợp môi trường đặt tủ

☐ Danh sách vật tư đủ thân thang, nắp và phụ kiện theo bản vẽ

2DE hỗ trợ gì cho khu vực tủ điện?

2DE Việt Nam trực tiếp sản xuất thang cáp, máng cáp và phụ kiện đồng bộ tại xưởng riêng. Khi có bản vẽ mặt bằng phòng điện, 2DE hỗ trợ bóc tách khối lượng thân thang, nắp và phụ kiện chuyển hướng, đồng thời gia công theo kích thước và số lượng điểm chuyển hướng riêng của từng dự án. Sản phẩm thuộc phạm vi chứng nhận hợp quy QCVN 16:2023/BXD và doanh nghiệp áp dụng ISO 9001:2015.

Xem đầy đủ năng lực sản xuất và hình ảnh nhà xưởng thực tế tại: Nhà Máy Sản Xuất Thang Cáp – Máng Cáp 2DE.

Câu hỏi thường gặp về thang máng cáp cho tủ điện

1. Cáp vào tủ điện nên đi bằng thang cáp hay máng cáp? Tuyến cáp lực tiết diện lớn thường dùng thang cáp; tuyến cáp điều khiển và tín hiệu nhỏ thường cân nhắc máng cáp. Lựa chọn cụ thể theo thiết kế, loại cáp và yêu cầu của công trình.

2. Có cần tách cáp trung áp và hạ áp khi cùng vào một phòng điện không? Có. Theo TCVN 9208:2012, tuyến trung áp phải đặt cách xa tuyến hạ áp, khoảng cách thường không nhỏ hơn 500mm và phải được kỹ sư giám sát phê duyệt.

3. Thang máng cáp quanh tủ điện có cần nối đất không? Có. Thang máng cáp kim loại bắt buộc phải được nối đất theo quy định an toàn điện.

4. Có thể bẻ cáp gập để vào tủ cho gọn không? Không nên. Cần dùng phụ kiện chuyển hướng có bán kính cong phù hợp với đường kính ngoài của bó cáp; bán kính cong quá nhỏ làm hại cáp.

5. Máng đi dây bên trong tủ điện có thuộc thang máng cáp không? Không. Đó là máng nhỏ đặt trong lòng tủ, thuộc phần chế tạo tủ. Thang máng cáp trong bài này là hệ đặt bên ngoài tủ để dẫn cáp đến và đi.

6. 2DE có hỗ trợ tính vật tư cho phòng điện không? Có. Gửi bản vẽ mặt bằng phòng điện, 2DE hỗ trợ bóc tách thân thang, nắp và phụ kiện chuyển hướng theo từng điểm.
